1. Automação de
Processos e Serviços
Ricardo Magno
@ricmagno
ricmagno@gmail.com
linkedin.com/in/ricardomagno

2. ow.ly/i67cc

3. Atuadores
• Elemento que produz movimento, atendendo a
comandos com objetivo de corrigir ou alterar uma
variável de processo.
• Pneumáticos
• Hidráulicos
• Mecânicos

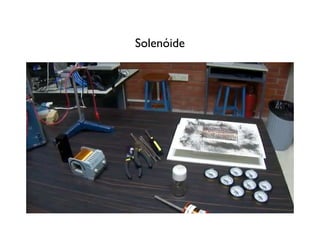

4. Solenóide

5. Relés e Contatores
• Dispositivo que, alimentado eletricamente
(corrente baixa) resulta o chaveamento de um
sinal elétrico (corrente alta)
• Eletromecânicos
• Semicondutores

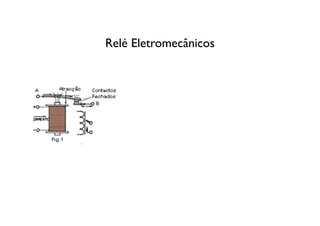

6. Relé Eletromecânicos

7. Relé Eletromecânicos

8. Relé Eletromecânicos

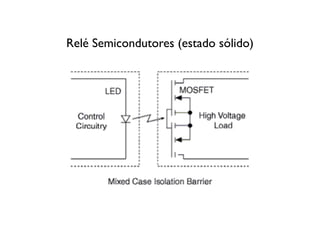

9. Relé Semicondutores (estado sólido)

10. Semicondutores

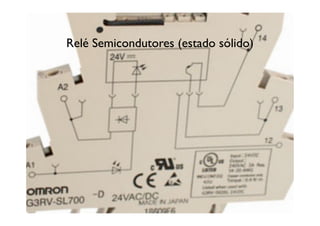

11. Relé Semicondutores (estado sólido)

12. Relé Semicondutores (estado sólido)
• Alta vida útil
• Livre de interferência
eletromagnética
• Não há ruído
• Sem faísca

13. Relé Semicondutores (estado sólido)

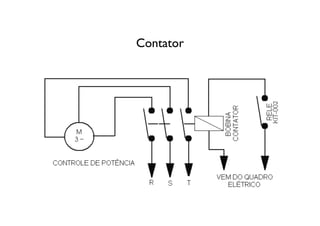

14. Contator

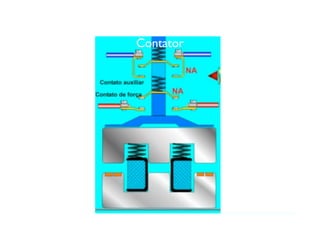

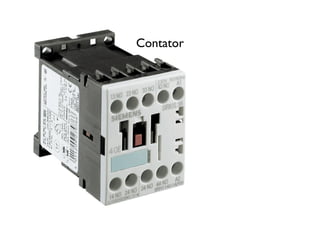

15. Contator

16. Contator

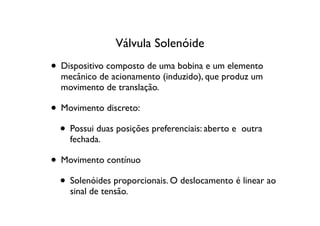

17. Válvula Solenóide
• Dispositivo composto de uma bobina e um elemento
mecânico de acionamento (induzido), que produz um
movimento de translação.
• Movimento discreto:
• Possui duas posições preferenciais: aberto e outra
fechada.
• Movimento contínuo
• Solenóides proporcionais. O deslocamento é linear ao
sinal de tensão.

18. Solenóide

19. Solenóide

20. Solenóide

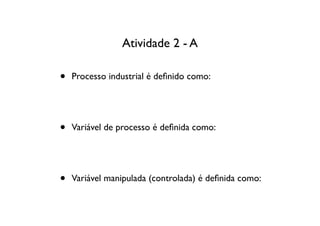

21. Atividade 2 - A
• Processo industrial é definido como:
• Variável de processo é definida como:
• Variável manipulada (controlada) é definida como:

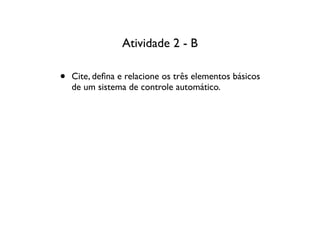

22. Atividade 2 - B
• Cite, defina e relacione os três elementos básicos
de um sistema de controle automático.

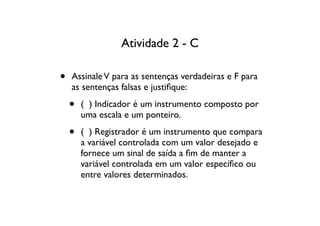

23. Atividade 2 - C
• Assinale V para as sentenças verdadeiras e F para
as sentenças falsas e justifique:
• ( ) Indicador é um instrumento composto por
uma escala e um ponteiro.
• ( ) Registrador é um instrumento que compara
a variável controlada com um valor desejado e
fornece um sinal de saída a fim de manter a
variável controlada em um valor específico ou
entre valores determinados.

24. Atividade 2 - C
• Assinale V para as sentenças verdadeiras e F para
as sentenças falsas e justifique:
• ( ) Transmissor de nível é um instrumento que
mede temperatura, através de um elemento
primário, e transmite para um outro
instrumento a distância, através de um sinal
padronizado proporcional à temperatura
medida.
• ( ) Controlador é um instrumento que modifica
diretamente o valor da variável manipulada de
uma malha de controle,

25. Atividade 2 - C
• Assinale V para as sentenças verdadeiras e F para
as sentenças falsas e justifique:
• ( ) Conversor corrente-pressão é um
instrumento que recebe um sinal em corrente e
converte para um sinal pneumático de saída,
proporcional ao sinal de entrada.
• ( ) Os anunciadores de alarme são dispositivos
de segurança destinados a identificar
anormalidades em um processo e alertar o
operador através de sons ou luzes
intermitentes.

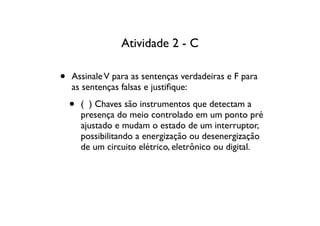

26. Atividade 2 - C
• Assinale V para as sentenças verdadeiras e F para
as sentenças falsas e justifique:
• ( ) Chaves são instrumentos que detectam a
presença do meio controlado em um ponto pré
ajustado e mudam o estado de um interruptor,
possibilitando a energização ou desenergização
de um circuito elétrico, eletrônico ou digital.

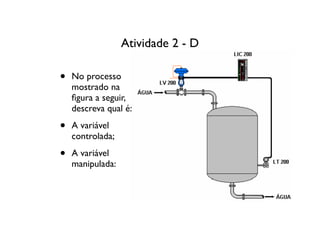

27. Atividade 2 - D
• No processo
mostrado na
figura a seguir,
descreva qual é:
• A variável
controlada;
• A variável
manipulada:

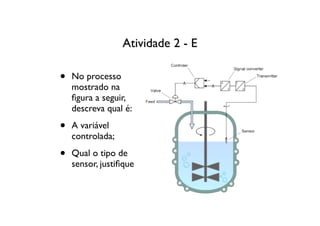

28. Atividade 2 - E
• No processo
mostrado na
figura a seguir,
descreva qual é:
• A variável
controlada;
• Qual o tipo de
sensor, justifique
