O documento descreve a nomenclatura e identificação de instrumentos e malhas de controle em sistemas de processo. A nomenclatura utiliza letras para indicar a variável medida e função do instrumento e números para identificar a malha. Exemplos mostram como instrumentos como indicadores de pressão e nível são identificados.

1. INSTRUMENTAINSTRUMENTAÇÇÃO E CONTROLEÃO E CONTROLE -- TAYLOR SOARES ROSATAYLOR SOARES ROSA -- MMÓÓDULO 3DULO 3

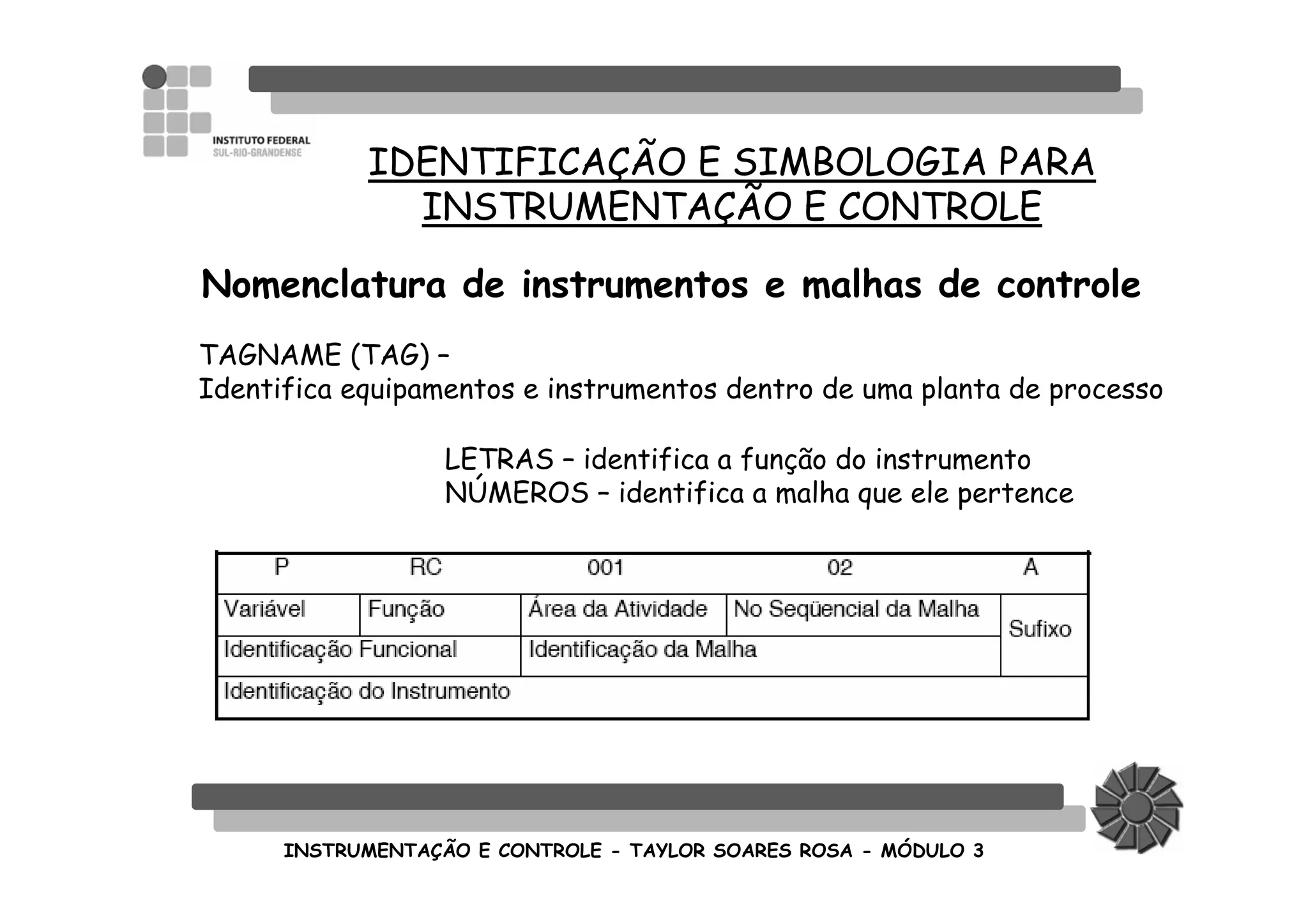

Nomenclatura de instrumentos e malhas de controle
TAGNAME (TAG) –
Identifica equipamentos e instrumentos dentro de uma planta de processo
LETRAS – identifica a função do instrumento
NÚMEROS – identifica a malha que ele pertence
IDENTIFICAIDENTIFICAÇÇÃO E SIMBOLOGIA PARAÃO E SIMBOLOGIA PARA
INSTRUMENTAINSTRUMENTAÇÇÃO E CONTROLEÃO E CONTROLE

2. INSTRUMENTAINSTRUMENTAÇÇÃO E CONTROLEÃO E CONTROLE -- TAYLOR SOARES ROSATAYLOR SOARES ROSA -- MMÓÓDULO 3DULO 3

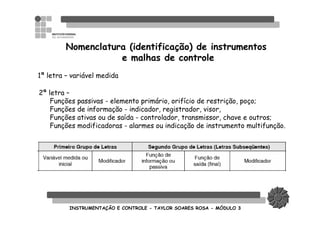

Nomenclatura (identificação) de instrumentos
e malhas de controle
1ª letra – variável medida
2ª letra –
Funções passivas - elemento primário, orifício de restrição, poço;
Funções de informação - indicador, registrador, visor,
Funções ativas ou de saída - controlador, transmissor, chave e outros;
Funções modificadoras - alarmes ou indicação de instrumento multifunção.

3. INSTRUMENTAINSTRUMENTAÇÇÃO E CONTROLEÃO E CONTROLE -- TAYLOR SOARES ROSATAYLOR SOARES ROSA -- MMÓÓDULO 3DULO 3

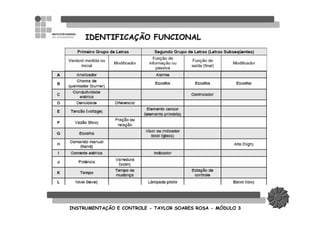

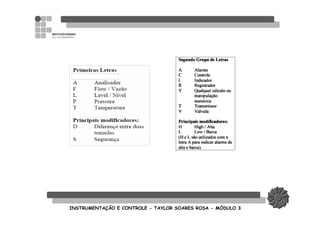

IDENTIFICAÇÃO FUNCIONAL

4. INSTRUMENTAINSTRUMENTAÇÇÃO E CONTROLEÃO E CONTROLE -- TAYLOR SOARES ROSATAYLOR SOARES ROSA -- MMÓÓDULO 3DULO 3

5. INSTRUMENTAINSTRUMENTAÇÇÃO E CONTROLEÃO E CONTROLE -- TAYLOR SOARES ROSATAYLOR SOARES ROSA -- MMÓÓDULO 3DULO 3

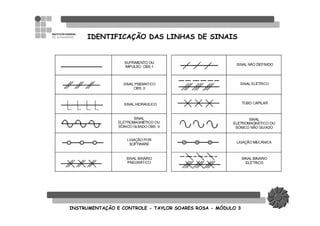

IDENTIFICAÇÃO DAS LINHAS DE SINAIS

6. INSTRUMENTAINSTRUMENTAÇÇÃO E CONTROLEÃO E CONTROLE -- TAYLOR SOARES ROSATAYLOR SOARES ROSA -- MMÓÓDULO 3DULO 3

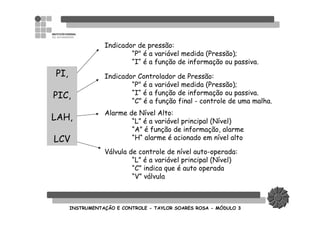

PI,
PIC,
LAH,
LCV
Indicador de pressão:
“P" é a variável medida (Pressão);
“I“ é a função de informação ou passiva.
Indicador Controlador de Pressão:
“P" é a variável medida (Pressão);
“I“ é a função de informação ou passiva.
“C” é a função final - controle de uma malha.
Alarme de Nível Alto:
“L” é a variável principal (Nível)
“A” é função de informação, alarme
“H“ alarme é acionado em nível alto
Válvula de controle de nível auto-operada:
“L” é a variável principal (Nível)
“C” indica que é auto operada
“V” válvula

7. INSTRUMENTAINSTRUMENTAÇÇÃO E CONTROLEÃO E CONTROLE -- TAYLOR SOARES ROSATAYLOR SOARES ROSA -- MMÓÓDULO 3DULO 3

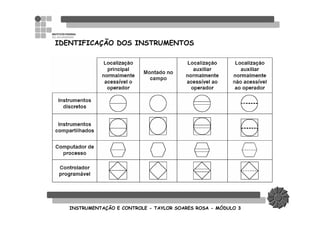

IDENTIFICAÇÃO DOS INSTRUMENTOS

8. INSTRUMENTAINSTRUMENTAÇÇÃO E CONTROLEÃO E CONTROLE -- TAYLOR SOARES ROSATAYLOR SOARES ROSA -- MMÓÓDULO 3DULO 3

9. INSTRUMENTAINSTRUMENTAÇÇÃO E CONTROLEÃO E CONTROLE -- TAYLOR SOARES ROSATAYLOR SOARES ROSA -- MMÓÓDULO 3DULO 3
LT LC

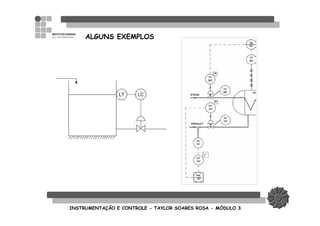

ALGUNS EXEMPLOS

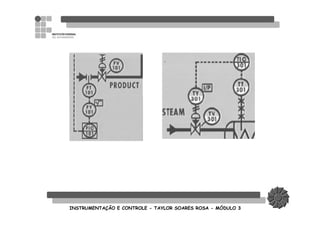

10. INSTRUMENTAINSTRUMENTAÇÇÃO E CONTROLEÃO E CONTROLE -- TAYLOR SOARES ROSATAYLOR SOARES ROSA -- MMÓÓDULO 3DULO 3

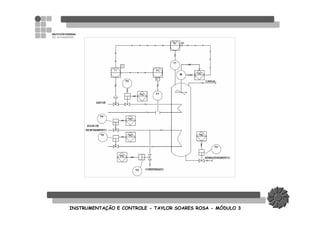

11. INSTRUMENTAINSTRUMENTAÇÇÃO E CONTROLEÃO E CONTROLE -- TAYLOR SOARES ROSATAYLOR SOARES ROSA -- MMÓÓDULO 3DULO 3

12. INSTRUMENTAINSTRUMENTAÇÇÃO E CONTROLEÃO E CONTROLE -- TAYLOR SOARES ROSATAYLOR SOARES ROSA -- MMÓÓDULO 3DULO 3

13. INSTRUMENTAINSTRUMENTAÇÇÃO E CONTROLEÃO E CONTROLE -- TAYLOR SOARES ROSATAYLOR SOARES ROSA -- MMÓÓDULO 3DULO 3

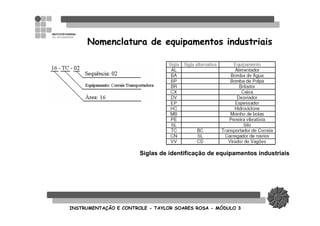

Nomenclatura de equipamentos industriais
Siglas de identificação de equipamentos industriais
