1. 3.6 - Fontes de corrente
Uma fonte de corrente é um circuito eletrônico que faz passar
uma corrente constante por uma carga. Se a resistência da carga
variar, a fonte se encarrega de aumentar ou diminuir sua tensão
de saída, de modo a manter o mesmo número de amperes
percorrendo o circuito.
Estas fontes encontram utilidade:
● no acionamento de diodos emissores de luz,
particularmente nos emissores de raios laser;
● nos trabalhos de eletroquímica como galvanoplastia e
anodização;
● em carregadores de baterias e pilhas recarregáveis.

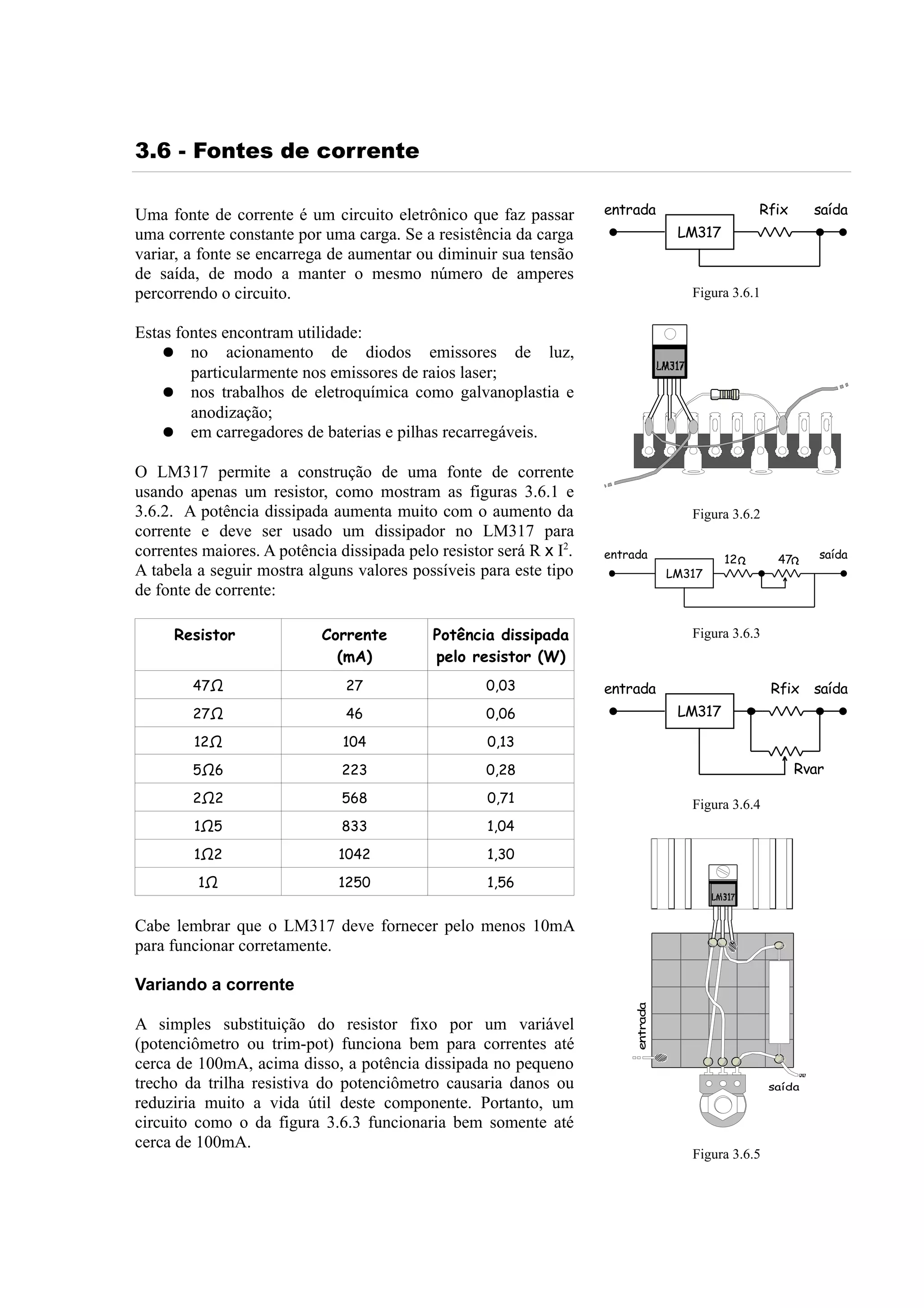

O LM317 permite a construção de uma fonte de corrente
usando apenas um resistor, como mostram as figuras 3.6.1 e
3.6.2. A potência dissipada aumenta muito com o aumento da
corrente e deve ser usado um dissipador no LM317 para
correntes maiores. A potência dissipada pelo resistor será R x I2
.
A tabela a seguir mostra alguns valores possíveis para este tipo
de fonte de corrente:
Resistor Corrente
(mA)
Potência dissipada
pelo resistor (W)
47Ω 27 0,03
27Ω 46 0,06
12Ω 104 0,13
5Ω6 223 0,28
2Ω2 568 0,71
1Ω5 833 1,04
1Ω2 1042 1,30
1Ω 1250 1,56
Cabe lembrar que o LM317 deve fornecer pelo menos 10mA
para funcionar corretamente.
Variando a corrente
A simples substituição do resistor fixo por um variável
(potenciômetro ou trim-pot) funciona bem para correntes até
cerca de 100mA, acima disso, a potência dissipada no pequeno
trecho da trilha resistiva do potenciômetro causaria danos ou
reduziria muito a vida útil deste componente. Portanto, um
circuito como o da figura 3.6.3 funcionaria bem somente até
cerca de 100mA.
Figura 3.6.2
Figura 3.6.1
LM317
entrada saídaRfix
Figura 3.6.3
LM317
entrada saída12 47
Figura 3.6.4
LM317
entrada saídaRfix
Rvar
Figura 3.6.5
entrada
saída

2. Para correntes maiores, o circuito da figura 3.6.4 é capaz de
uma variação substancial no valor da corrente, ainda que não
seja capaz de cobrir toda a faixa de 10mA a 1,5A.
Um circuito como o da figura 3.6.4, cuja montagem (pelo
método das ilhas coladas) é mostrada na figura 3.6.5, usando
um resistor de 5,6Ω de 10W e um potenciômetro de 2k2,
abastecido por um transformador de lâmpada dicróica cuja
saída foi retificada por um circuito como o da figura 3.3.3, foi
capaz de fornecer de 230mA até 650mA com boa estabilidade.
Acima disso, a variação da corrente em função da carga começa
a acontecer para cargas muito pequenas. Entretanto, no mesmo
circuito, usando dois transformadores de dicróica em série, de
modo a obter 24 volts (fig.3.25), foi possível obter uma corrente
estável até 1,5A. É preciso cuidado para não ajustar o
potenciômetro para uma corrente superior a 1,5A, já que este é
o limite do LM317.
Observe que, para se obter correntes pequenas na regulagem
mínima, o valor de Rfix deve ser alto. Entretanto, quando se
ajusta o circuíto para a corrente máxima, a potência dissipada
será o valor desta resistência multiplicado pelo quadrado da
corrente, um valor que pode chegar a dezenas de watts. Por
exemplo, usando um Rfix de 12Ω (o potenciômetro Rvar pode
ser de 1k, 2,2k ou até 10k), ao se ajustar a corrente para 1,5A, a
potência dissipada por Rfix será de cerca de 27W, a mesma de
um ferro de soldar médio!
Sob uma corrente de 1,5A, o resistor de 5,6Ω do circuito
descrito anteriormente dissipa 12,6W. Uma opção é utilizar o
trecho curto de uma resistência de chuveiro Lorenzetti de 220V,
conforme mostrado nas figuras 3.6.6 e 3.6.7. O fio de nícromo
não solda bem, por isso, para soldar a resistência no circuito, é
preciso usar os contatos de latão, que devem ser deixados
presos no fio.
Correntes maiores que 1,5A
É muito simples se obter correntes constantes maiores que os
1,5A máximos do LM317, basta ligar várias fontes em paralelo.
A corrente total fornecida será a soma algébrica das correntes
de cada fonte (figura 3.6.8).
AVISO:
Este texto é uma leitura proporcionada por
www.centelhas.com.br. Seu conteúdo, assim como todo o
conteúdo do site, é propriedade intelectual do autor e não pode
ser copiado ou modificado sem sua autorização. Não é
autorizado o uso comercial deste trabalho. Entretanto, é
permitido o download e a distribuição deste arquivo sem
modificações para uso pessoal.
Nem o autor nem os administradores do site assumem
qualquer responsabilidade sobre o uso das informações deste
texto. Muitos precedimentos aqui descritos são potencialmente

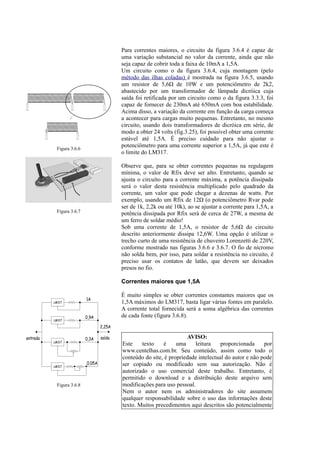

Figura 3.6.6
Figura 3.6.7
Figura 3.6.8
entrada saída
LM317
LM317
LM317
LM317
1A
0,9A
0,3A
0,05A
2,25A

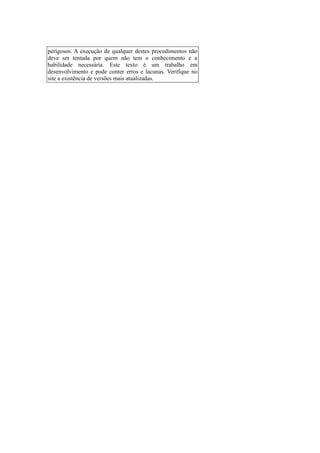

3. perigosos. A execução de qualquer destes procedimentos não
