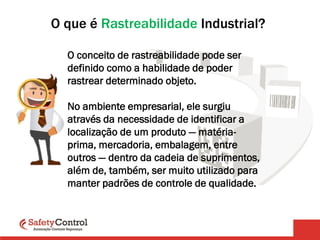

2. O que é Rastreabilidade Industrial?
O conceito de rastreabilidade pode ser
definido como a habilidade de poder
rastrear determinado objeto.
No ambiente empresarial, ele surgiu
através da necessidade de identificar a
localização de um produto — matéria-
prima, mercadoria, embalagem, entre
outros — dentro da cadeia de suprimentos,
além de, também, ser muito utilizado para
manter padrões de controle de qualidade.

3. Qual a importância de se investir na
Rastreabilidade em um processo industrial?
 Melhoria na qualidade
 Redução de custos
 Aumento da segurança
 Agilidade nos processos
 E mais 10 benefícios...

4. Os 10 benefícios da Rastreabilidade
Inovando com a rastreabilidade de produtos
Otimização de processos
Agilidade e segurança em casos de recall
Valor agregado ao produto
Relacionamento com fornecedores
Conexão com o consumidor final
Gestão de estoque
Controle de qualidade
Informação de qualidade para um produto
de qualidade
Sucesso do seu negócio

5. Rastreabilidade caminha com a indústria 4.0

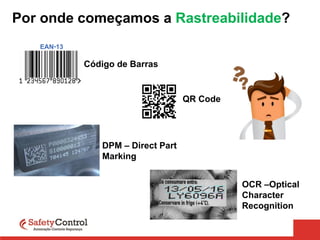

6. Por onde começamos a Rastreabilidade?
Código de Barras
QR Code
DPM – Direct Part
Marking
OCR –Optical
Character
Recognition

7.  Características do código de barras –
1D
• Somente caracteres numéricos;
• Normalmente em torno de 20
caracteres;
• Código mais comum utilizado;
• Leitores 1 D (Laser) e 2 D (Câmera)
podem efetuar a leitura;
Quais são os modelos de códigos mais utilizados?
 Características do QR Code – 2D
• Possuem possibilidades de trabalhar com
caracteres alfanuméricos;
• Código com amplas possibilidades de
utilização, como: Códigos de controle,
endereçamentos e links;
• Possível utilização com mais de 7.000
caracteres;
• Somente leitores do tipo 2 D (Câmera)
podem efetuar a leitura.

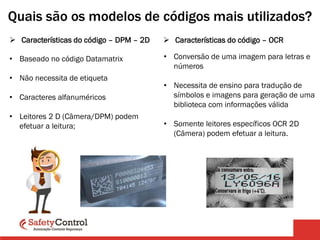

8.  Características do código – DPM – 2D
• Baseado no código Datamatrix
• Não necessita de etiqueta
• Caracteres alfanuméricos
• Leitores 2 D (Câmera/DPM) podem
efetuar a leitura;
Quais são os modelos de códigos mais utilizados?
 Características do código – OCR
• Conversão de uma imagem para letras e
números
• Necessita de ensino para tradução de
símbolos e imagens para geração de uma
biblioteca com informações válida
• Somente leitores específicos OCR 2D
(Câmera) podem efetuar a leitura.

9. Equipamentos e soluções
CLP Câmeras de LeituraLeitor de mão
Leitores
Laser
Supervisório

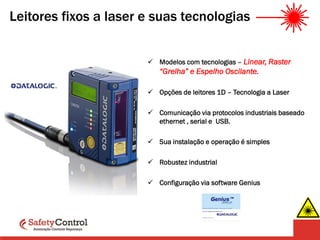

10. Leitores fixos a laser e suas tecnologias
 Modelos com tecnologias – Linear, Raster
“Grelha” e Espelho Oscilante.
 Opções de leitores 1D – Tecnologia a Laser
 Comunicação via protocolos industriais baseado
ethernet , serial e USB.
 Sua instalação e operação é simples
 Robustez industrial
 Configuração via software Genius

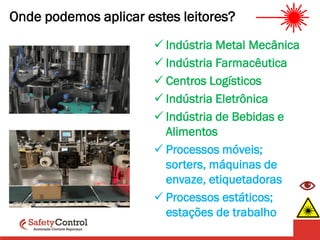

11. Onde podemos aplicar estes leitores?
 Indústria Metal Mecânica
 Indústria Farmacêutica
 Centros Logísticos
 Indústria Eletrônica
 Indústria de Bebidas e
Alimentos
 Processos móveis;
sorters, máquinas de
envaze, etiquetadoras
 Processos estáticos;
estações de trabalho

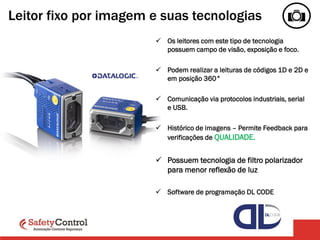

12. Leitor fixo por imagem e suas tecnologias
 Os leitores com este tipo de tecnologia
possuem campo de visão, exposição e foco.
 Podem realizar a leituras de códigos 1D e 2D e
em posição 360°
 Comunicação via protocolos industriais, serial
e USB.
 Histórico de imagens – Permite Feedback para
verificações de QUALIDADE.
 Possuem tecnologia de filtro polarizador
para menor reflexão de luz
 Software de programação DL CODE

13. Leitor Fixo por Imagem
Conhecendo o Matrix 120
Assista: https://www.youtube.com/watch?v=gea1SotaUPc

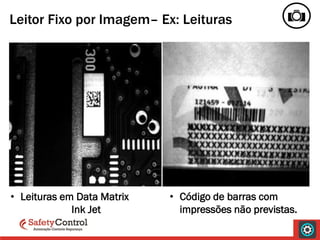

14. • Leituras em Data Matrix
Ink Jet
• Código de barras com
impressões não previstas.
Leitor Fixo por Imagem– Ex: Leituras

15. • Data Matrix - Laser Marking
Leitor Fixo por Imagem
EX: Leituras
• Códigos com variações em superfície;
dobrados; pouco contraste
• Códigos do tipo DPM

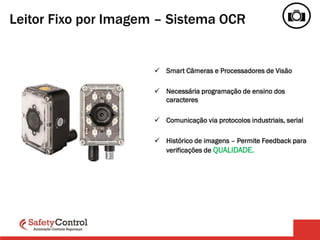

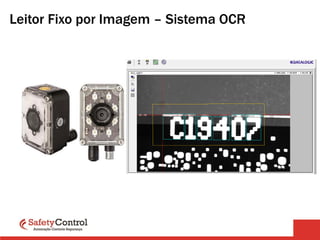

16. Leitor Fixo por Imagem – Sistema OCR
 Smart Câmeras e Processadores de Visão
 Necessária programação de ensino dos
caracteres
 Comunicação via protocolos industriais, serial
 Histórico de imagens – Permite Feedback para
verificações de QUALIDADE.

17. Leitor Fixo por Imagem – Sistema OCR

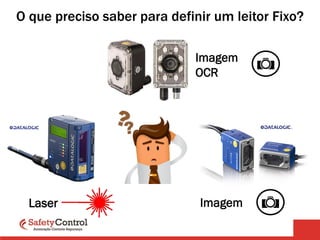

18. O que preciso saber para definir um leitor Fixo?
Laser Imagem
Imagem
OCR

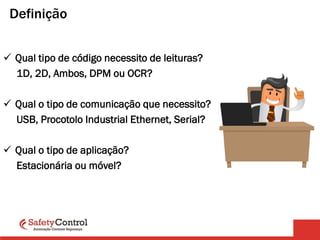

19. Definição
 Qual tipo de código necessito de leituras?
1D, 2D, Ambos, DPM ou OCR?
 Qual o tipo de comunicação que necessito?
USB, Procotolo Industrial Ethernet, Serial?
 Qual o tipo de aplicação?
Estacionária ou móvel?

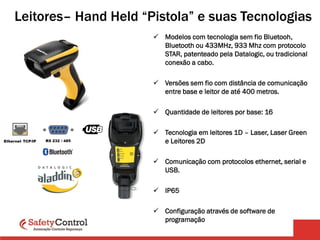

20. Leitores– Hand Held “Pistola” e suas Tecnologias
 Modelos com tecnologia sem fio Bluetooh,
Bluetooth ou 433MHz, 933 Mhz com protocolo
STAR, patenteado pela Datalogic, ou tradicional
conexão a cabo.
 Versões sem fio com distância de comunicação
entre base e leitor de até 400 metros.
 Quantidade de leitores por base: 16
 Tecnologia em leitores 1D – Laser, Laser Green
e Leitores 2D
 Comunicação com protocolos ethernet, serial e
USB.
 IP65
 Configuração através de software de
programação

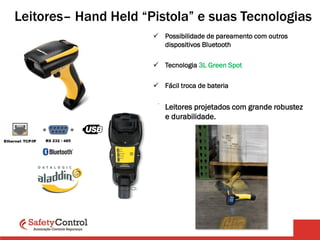

21. Leitores– Hand Held “Pistola” e suas Tecnologias
 Possibilidade de pareamento com outros
dispositivos Bluetooth
 Tecnologia 3L Green Spot
 Fácil troca de bateria
 Leitores projetados com grande robustez
e durabilidade.

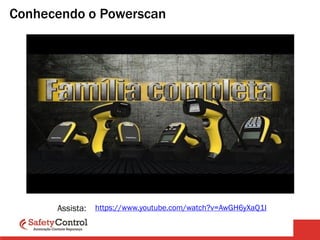

22. Conhecendo o Powerscan
https://www.youtube.com/watch?v=AwGH6yXaQ1IAssista:

23. Leitores– Hand Held “Pistola” e suas Tecnologias
Conhecendo a Tecnologia Laser Green
 Leituras em monitor
 Laser seguro para os olhos
 Melhor leituras para códigos falhos
 Leituras através de filme “strech”

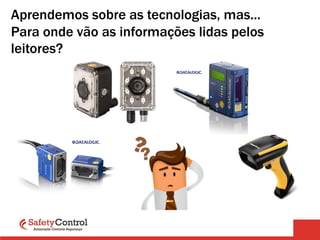

24. Aprendemos sobre as tecnologias, mas...
Para onde vão as informações lidas pelos
leitores?

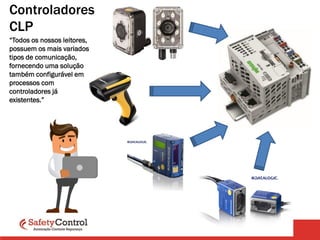

25. Controladores
CLP
“Todos os nossos leitores,
possuem os mais variados
tipos de comunicação,
fornecendo uma solução
também configurável em
processos com
controladores já
existentes.”

26. Recursos WAGO
http://blog.safetycontrol.ind.br/solucoes/oee/
 Captura de dados
 Geração de RELATÓRIOS banco
de dados
 Supervisório embarcado
 Visualização Mobile ou Smart TV

27. Visualização Mobile WAGO
Visualização Mobile ou Smart TV
http://blog.safetycontrol.ind.br/solucoes/oee/

28. Exemplo de Projeto

29. Industria4pr.com.br
Ethernet/Industrial
SEDE
CD
Data/Horas Código Local
22/08/2020 –15:38:19 8391840918292 SEDE
22/08/2020 –16:38:19 8391840918292 CD
22/08/2020 –17:38:19 8391840918292 Produtor
Ethernet/Industria
l
Produtor
Ethernet/Industria
l

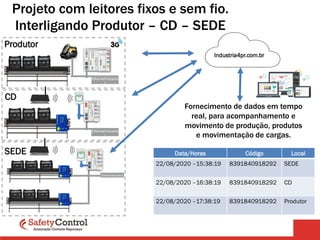

Projeto com leitores fixos e sem fio.
Interligando Produtor – CD – SEDE
Fornecimento de dados em tempo
real, para acompanhamento e
movimento de produção, produtos
e movimentação de cargas.
