RVC e RVT apresentacao e parametrizacao
- 1. Controlador de fatorde potência Confiabilidade e praticidade

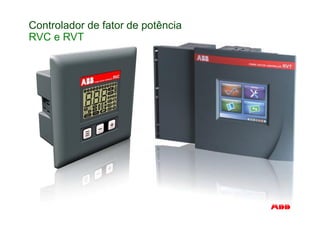

- 2. Controlador de fatorde potência RVC e RVT

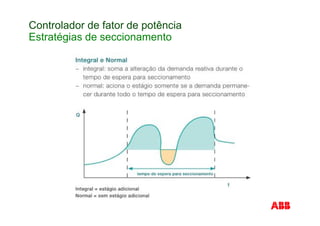

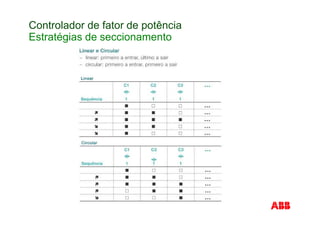

- 3. Controlador de fatorde potência Estratégias de seccionamento
- 4. Controlador de fatorde potência Estratégias de seccionamento
- 5. Controlador de fatorde potência Estratégias de seccionamento

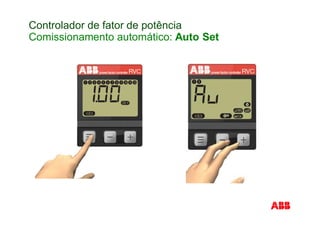

- 6. Controlador de fatorde potência Comissionamento automático: Auto Set

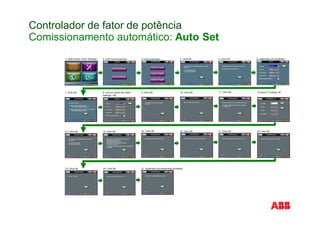

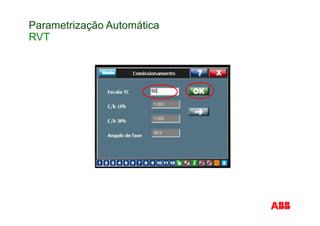

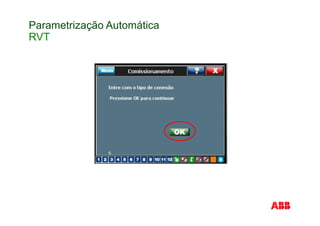

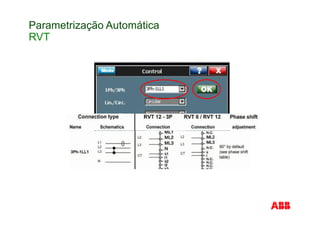

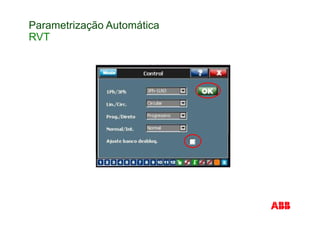

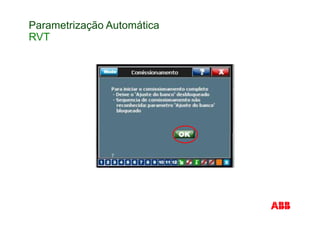

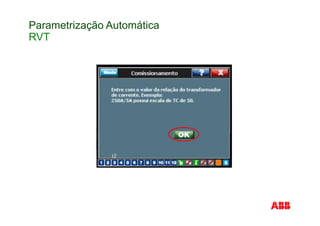

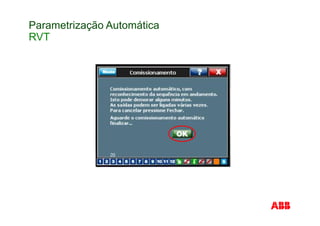

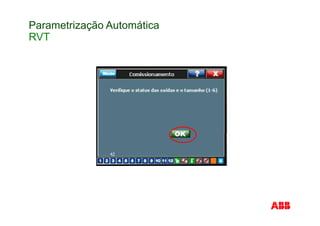

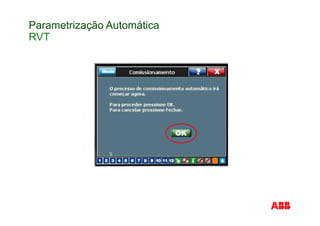

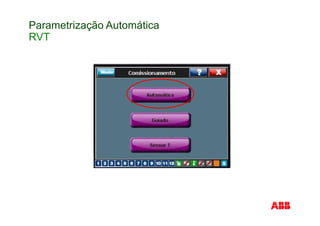

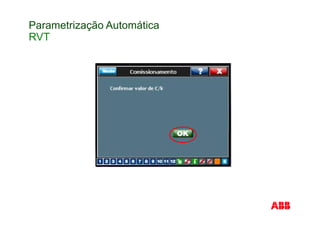

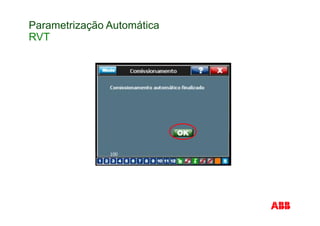

- 7. 1. Start screen,Click “Settings”: 2. Click commissioning: 3. Click automatic: 4. Click OK: 5. Click OK: 6. Select type of connection 7. Click OK: 9. Click OK: 10. Click OK: 8. Lock or unlock the “Bank settings - OK: 11. Click OK: 12.Input CT scaling: 50: 13. Click OK: 15. Click OK: 16. Click OK: 14. Click OK: 17. Click OK: 18. Click OK: 19. Click OK: 21. Automatic commissioning completed: 20. Click OK: Controlador de fator de potência Comissionamento automático: Auto Set

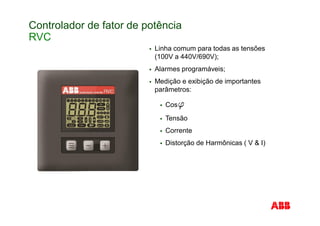

- 8. Controlador de fatorde potência RVC Linha comum para todas as tensões (100V a 440V/690V); Alarmes programáveis; Medição e exibição de importantes parâmetros: Cos Tensão Corrente Distorção de Harmônicas ( V & I)

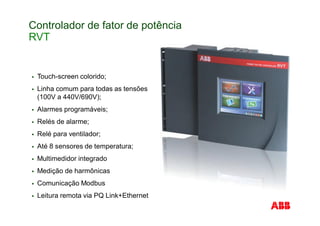

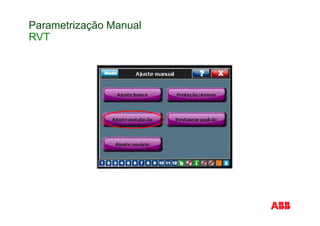

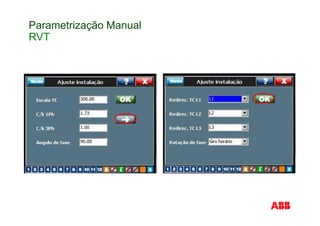

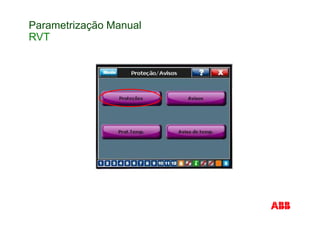

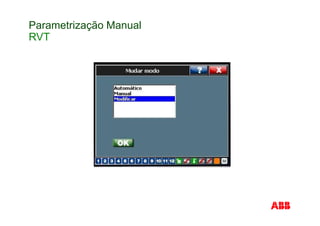

- 9. Controlador de fatorde potência RVT Touch-screen colorido; Linha comum para todas as tensões (100V a 440V/690V); Alarmes programáveis; Relés de alarme; Relé para ventilador; Até 8 sensores de temperatura; Multimedidor integrado Medição de harmônicas Comunicação Modbus Leitura remota via PQ Link+Ethernet

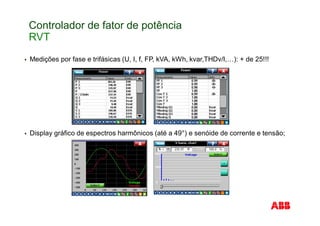

- 10. Controlador de fatorde potência RVT Medições por fase e trifásicas (U, I, f, FP, kVA, kWh, kvar,THDv/I,…): + de 25!!! Display gráfico de espectros harmônicos (até a 49°) e senóide de corrente e tensão;

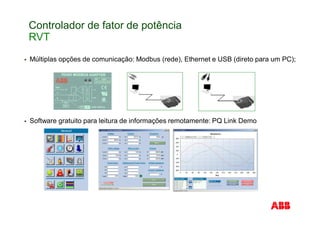

- 11. Controlador de fatorde potência RVT Múltiplas opções de comunicação: Modbus (rede), Ethernet e USB (direto para um PC); Software gratuito para leitura de informações remotamente: PQ Link Demo

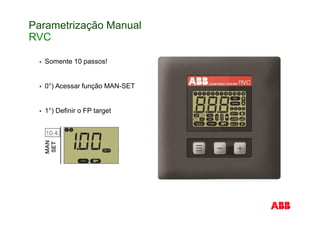

- 12. Parametrização Manual RVC Somente 10passos! 0°) Acessar função MAN-SET 1°) Definir o FP target

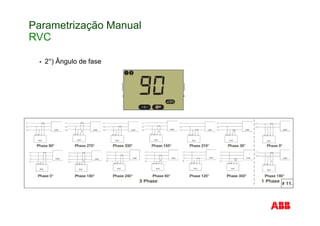

- 13.
- 14.

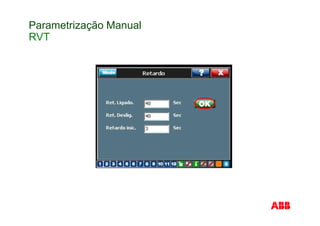

- 15. Parametrização Manual RVC 4°) Delay 1– 999 seg Padrão: 40 seg OBS: tempo mínimo de descarga do capacitor.

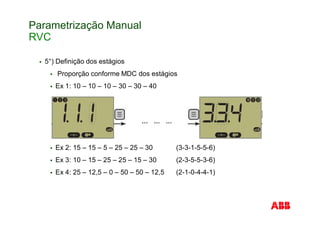

- 16. Parametrização Manual RVC 5°) Definiçãodos estágios Proporção conforme MDC dos estágios Ex 1: 10 – 10 – 10 – 30 – 30 – 40 Ex 2: 15 – 15 – 5 – 25 – 25 – 30 (3-3-1-5-5-6) Ex 3: 10 – 15 – 25 – 25 – 15 – 30 (2-3-5-5-3-6) Ex 4: 25 – 12,5 – 0 – 50 – 50 – 12,5 (2-1-0-4-4-1)
- 17. Parametrização Manual RVC 6°) Circularou Linear? Padrão de fábrica: Circular
- 18. Parametrização Manual RVC 7°) Existepotência reversa? Caso sim, deseja controlar o FP desta potência? Padrão de fábrica: Desabilitado

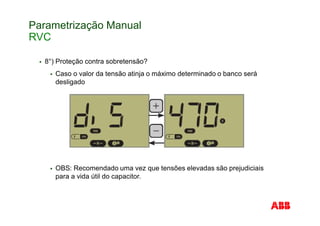

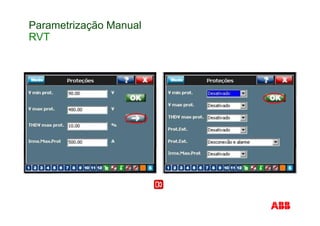

- 19. Parametrização Manual RVC 8°) Proteçãocontra sobretensão? Caso o valor da tensão atinja o máximo determinado o banco será desligado OBS: Recomendado uma vez que tensões elevadas são prejudiciais para a vida útil do capacitor.

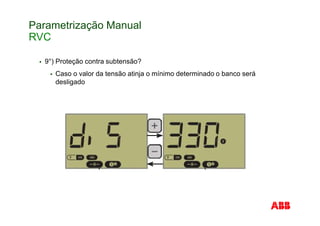

- 20. Parametrização Manual RVC 9°) Proteçãocontra subtensão? Caso o valor da tensão atinja o mínimo determinado o banco será desligado

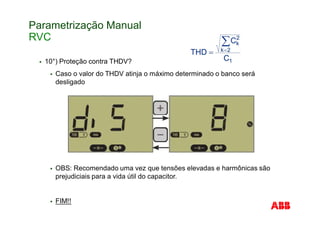

- 21. Parametrização Manual RVC 10°) Proteçãocontra THDV? Caso o valor do THDV atinja o máximo determinado o banco será desligado OBS: Recomendado uma vez que tensões elevadas e harmônicas são prejudiciais para a vida útil do capacitor. FIM!!
