1. Smart Sensor

2. Smart Sensor

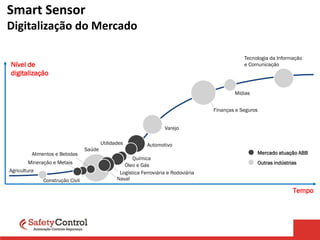

Digitalização do Mercado
Tempo
Nível de
digitalização
Mineração e Metais
Construção Civil
Agricultura
Saúde
Química
Utilidades
Varejo
Automotivo
Finanças e Seguros
Mídias
Tecnologia da Informação
e Comunicação
Logística Ferroviária e Rodoviária
Naval
Alimentos e Bebidas
Óleo e Gás
Mercado atuação ABB
Outras indústrias

3. Smart Sensor
Microsoft e ABB – Diversidade infinita de soluções
VR/AR
Inteligência
Artificial
Cyber Security
Ferramentas
Analíticas
Ferramentas de
Desenvolvimento
Equipamentos
Robótica
Sistemas
de Controle
CD s &
Logistica
Dados
Externos
Eletrificação
Fornecimento de Energia
Dados de
Mercado
Otimização
Análise de
Dados
Monitoramento
ABB Ability™ Platform
Carregadores
para veículos elétricos

4. Smart Sensor

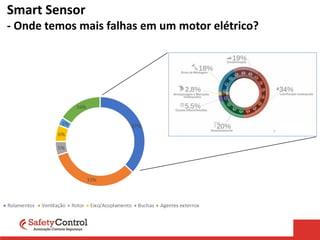

- Onde temos mais falhas em um motor elétrico?

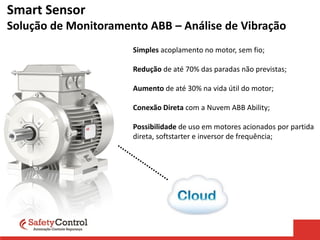

5. Simples acoplamento no motor, sem fio;
Redução de até 70% das paradas não previstas;
Aumento de até 30% na vida útil do motor;
Conexão Direta com a Nuvem ABB Ability;
Possibilidade de uso em motores acionados por partida
direta, softstarter e inversor de frequência;
Smart Sensor
Solução de Monitoramento ABB – Análise de Vibração

6. Smart Sensor

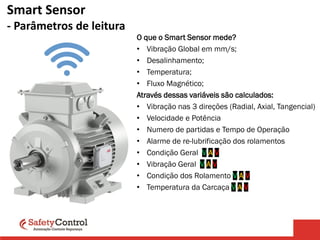

- Parâmetros de leitura
O que o Smart Sensor mede?
• Vibração Global em mm/s;
• Desalinhamento;
• Temperatura;
• Fluxo Magnético;
Através dessas variáveis são calculados:
• Vibração nas 3 direções (Radial, Axial, Tangencial)
• Velocidade e Potência
• Numero de partidas e Tempo de Operação
• Alarme de re-lubrificação dos rolamentos
• Condição Geral V A V
• Vibração Geral V A V
• Condição dos Rolamento V A V
• Temperatura da Carcaça V A V

7. Smart Sensor
- Detalhes
Sensor montado nas aletas do motor (sem
necessidade de furação)
Indicado para Carcaças de 56 a 500
Sem necessidade de fios (BT LE)
Multi Marcas – monitora todas marcas de
motor elétrico
Baterias Internas
Vida útil de até 5 anos
LI-MnO4 – Catôdo Sólido
Faixa de medição Temperatura
-40°C a +85°C - Resolução 0,05°C
Opera em motores partida direta ou inversor
de frequência
Velocidade (rpm)
Frequência de alimentação (Hz)
Potência de saída (hp/kW)
Contagem regressiva de re-lubrificação
Memória Interna para 720 medições
Sistema de Economia de Bateria e
Frequência de leitura programável
Certificação
- IP66 - à prova de poeira e resistente a jatos de água fortes
- Áreas seguras - certificação da área classificada opcional
- CE, FCC, IC, RCM, EAC, UL, C-UL
- Bluetooth® 4.0 - 2.4 GHz
low energy technology
Garantia de fábrica de 1 ano
Fabricado na Finlândia
Sensor é fornecido em “modo avião

8. Smart Sensor
- Áreas Classificadas EX
IP66/67
(imersão temporária e
jatos fortes)
Bateria com maior
duração (~15 anos)
Ativação por NFC
(proximidade)
Aletados Plano
2 formas de fixação:
Bateria com
duração (~2 anos)
Grau de Proteção:
IP66

9. Smart Sensor

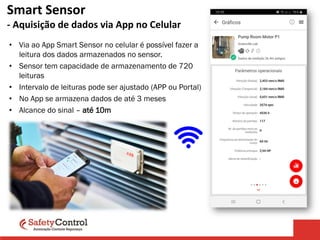

- Aquisição de dados via App no Celular
• Via ao App Smart Sensor no celular é possível fazer a
leitura dos dados armazenados no sensor.
• Sensor tem capacidade de armazenamento de 720
leituras
• Intervalo de leituras pode ser ajustado (APP ou Portal)
• No App se armazena dados de até 3 meses
• Alcance do sinal – até 10m

10. Smart Sensor

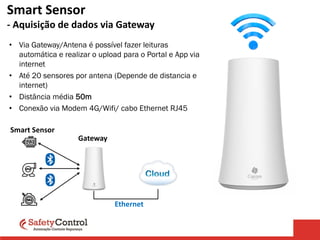

- Aquisição de dados via Gateway
• Via Gateway/Antena é possível fazer leituras
automática e realizar o upload para o Portal e App via
internet
• Até 20 sensores por antena (Depende de distancia e
internet)
• Distância média 50m
• Conexão via Modem 4G/Wifi/ cabo Ethernet RJ45
Gateway
Ethernet
Smart Sensor

11. Smart Sensor
- Aquisição de dados via API
• API – Interface de Programação de Aplicativos – São
padrões de programação de acesso de um app ou
uma plataforma de web.
• Através das APIs sistemas independentes podem
conversar entre si.
• Livre integração com diversas plataformas e
softwares proprietário de clientes (Ex. SAP ou 800xA).
Todas as API´s estão
inclusas nas licenças do
Smart Sensor ABB

12. Smart Sensor’s Gateway
Ethernet
MQTT, AMQP,
OPC UA
Smart Sensor

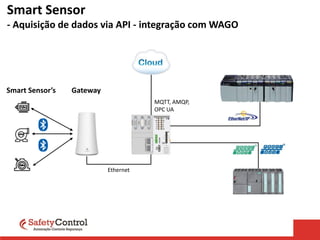

- Aquisição de dados via API - integração com WAGO

13. Smart Sensor

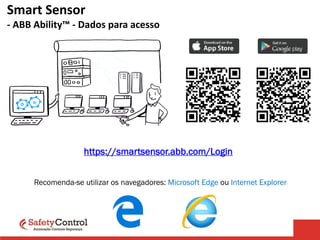

- ABB Ability™ - Dados para acesso
Usuário: engenharia@safetycontrol.ind.br
Senha: Engenharia2020
https://smartsensor.abb.com/Login
Recomenda-se utilizar os navegadores: Microsoft Edge ou Internet Explorer

14. Smart Sensor
- ABB Ability™ - Tela dos Ativos

15. Smart Sensor

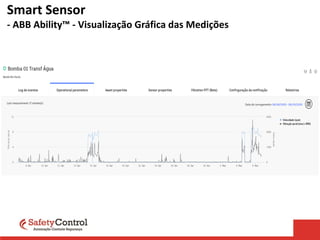

- ABB Ability™ - Visualização Gráfica das Medições

16. Smart Sensor

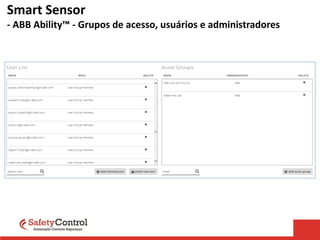

- ABB Ability™ - Grupos de acesso, usuários e administradores

17. Smart Sensor
- ABB Ability™ - Exemplo do Relatório enviado por e-mail
