O documento descreve a linha de disjuntores em caixa moldada FORMULA da ABB, incluindo seus modelos A0, A1, A2 e A3 de até 630A, com foco em proteção de cabos. A família oferece disjuntores simples e prontos para uso com capacidades de interrupção de até 50kA e acessórios dedicados para aplicações comuns.

1. Integridade na ABB
April 12, 2018 Slide 1
ABB é premiada e reconhecida nacional e
internacionalmente pelo seu compromisso com
Ética e Integridade
• A ABB está comprometida em promover
uma cultura onde Integridade está em tudo
o que fazemos
• Na ABB, o “como fazer” importa tanto
quanto realizar nossos objetivos
• Integridade & Segurança são os valores
fundamentais da nossa empresa
Don’t look the other way
• Estamos certos que, através da prática de
um programa de Integridade robusto,
contribuímos para um futuro melhor
Saiba mais em:
http://new.abb.com/br/empresa/integridade

2. A ABB tem um programa de relacionamento chamado
ABB +Perto, desenvolvido especialmente para
aproximar ainda mais lojistas, eletricistas, instaladores
e a ABB
Participando do programa, você conhecerá o Abel! Ele
te dará informações e dicas importantes para o seu dia
a dia, além de conhecer mais sobre os produtos ABB, e
poder participar de Webinars, treinamentos com os
nossos especialistas desenvolvidos especialmente
para você!
Então, inscreva-se hoje mesmo e participe!!
ABB no Brasil
ABB+Perto
(11) 94542 -9300
ABB + Perto
Olá, Meu nome é Abel!
Como posso te ajudar?

3. MARÇO, 2018
FORMULA
Disjuntores em caixa moldada até 630A
EP – Electrification Products, Engenharia de Aplicação

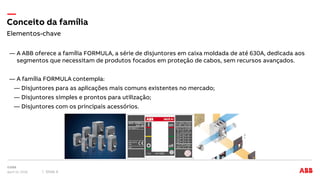

4. ― A ABB oferece a família FORMULA, a série de disjuntores em caixa moldada de até 630A, dedicada aos
segmentos que necessitam de produtos focados em proteção de cabos, sem recursos avançados.
― A família FORMULA contempla:
― Disjuntores para as aplicações mais comuns existentes no mercado;
― Disjuntores simples e prontos para utilização;
― Disjuntores com os principais acessórios.
Elementos-chave
Conceito da família
April 12, 2018 Slide 4

5. Elementos-chave
Conceito da família
April 12, 2018 Slide 5
― Linha composta pelos modelos: A0, A1, A2 e A3;
― Execução fixa (somente);
― Linha de acessórios para as aplicações mais comuns.
― Versões:
― 1, 2, 3 ou 4 polos (até 250A);
― 3 ou 4 polos (400 e 630A).
Modelos e características:
FORMULA A1
FORMULA A2
FORMULA A3
FORMULA A0

6. Características
Disjuntores
April 12, 2018 Slide 6
― Correntes nominais de até 630A;
― 1, 2, 3 ou 4 polos (até 250A) e 3 ou 4 polos (400 e
630A);
― Icu de até 36kA para A1, 36kA para A2 e 50kA para A3,
em 380Vca;
― Três tamanhos e execução fixa;
― Somente duas profundidades;
― Proteções não ajustáveis (TMF);
― Acessórios dedicados;
― Em conformidade com as normas internacionais.
A família FORMULA é caracterizada por:
A0 100A
A2 250A
A3 400 e 630A
A1 125A

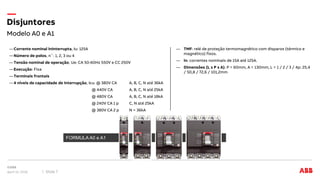

7. Modelo A0 e A1
Disjuntores
April 12, 2018 Slide 7
―Corrente nominal Ininterrupta, Iu: 125A
―Número de polos, n˚: 1, 2, 3 ou 4
―Tensão nominal de operação, Ue: CA 50-60Hz 550V e CC 250V
―Execução: Fixa
―Terminais frontais
―4 níveis de capacidade de interrupção, Icu: @ 380V CA A, B, C, N até 36kA
@ 440V CA A, B, C, N até 25kA
@ 480V CA A, B, C, N até 18kA
@ 240V CA 1 p C, N até 25kA
@ 380V CA 2 p N = 36kA
― TMF: relé de proteção termomagnético com disparos (térmico e
magnético) fixos.
― In: correntes nominais de 15A até 125A.
― Dimensões (L x P x A): P = 60mm, A = 130mm, L = 1 / 2 / 3 / 4p: 25,4
/ 50,8 / 72,6 / 101,2mm
FORMULA A0 e A1

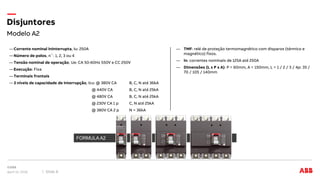

8. Modelo A2
Disjuntores
April 12, 2018 Slide 8
―Corrente nominal Ininterrupta, Iu: 250A
―Número de polos, n˚: 1, 2, 3 ou 4
―Tensão nominal de operação, Ue: CA 50-60Hz 550V e CC 250V
―Execução: Fixa
―Terminais frontais
―3 níveis de capacidade de interrupção, Icu: @ 380V CA B, C, N até 36kA
@ 440V CA B, C, N até 25kA
@ 480V CA B, C, N até 25kA
@ 230V CA 1 p C, N até 25kA
@ 380V CA 2 p N = 36kA
― TMF: relé de proteção termomagnético com disparos (térmico e
magnético) fixos.
― In: correntes nominais de 125A até 250A
― Dimensões (L x P x A): P = 60mm, A = 150mm, L = 1 / 2 / 3 / 4p: 35 /
70 / 105 / 140mm
FORMULA A2

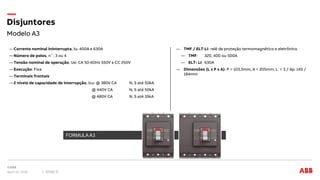

9. Modelo A3
Disjuntores
April 12, 2018 Slide 9
―Corrente nominal Ininterrupta, Iu: 400A e 630A
―Número de polos, n˚: 3 ou 4
―Tensão nominal de operação, Ue: CA 50-60Hz 550V e CC 250V
―Execução: Fixa
―Terminais frontais
―2 níveis de capacidade de interrupção, Icu: @ 380V CA N, S até 50kA
@ 440V CA N, S até 50kA
@ 480V CA N, S até 35kA
― TMF / ELT-LI: relé de proteção termomagnético e eletrônico.
― TMF: 320, 400 ou 500A
― ELT- LI: 630A
― Dimensões (L x P x A): P = 103,5mm, A = 205mm, L = 3 / 4p: 145 /
184mm
FORMULA
FORMULA A3

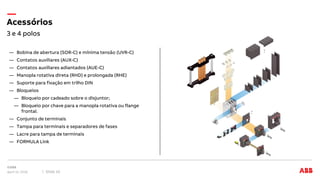

10. 3 e 4 polos
Acessórios
April 12, 2018 Slide 10
― Bobina de abertura (SOR-C) e mínima tensão (UVR-C)
― Contatos auxiliares (AUX-C)
― Contatos auxiliares adiantados (AUE-C)
― Manopla rotativa direta (RHD) e prolongada (RHE)
― Suporte para fixação em trilho DIN
― Bloqueios
― Bloqueio por cadeado sobre o disjuntor;
― Bloqueio por chave para a manopla rotativa ou flange
frontal.
― Conjunto de terminais
― Tampa para terminais e separadores de fases
― Lacre para tampa de terminais
― FORMULA Link

11. O sistema de distribuição “Formula Link” permite dividir o circuito principal em diferentes saídas. A solução consiste
em um disjuntor principal [disjuntor de entrada] para proteger todo o sistema, e disjuntores [disjuntores de saída]
para proteger o circuito das cargas (usuários).
Sistema de Distribuição
FORMULA Link
April 12, 2018 Slide 11

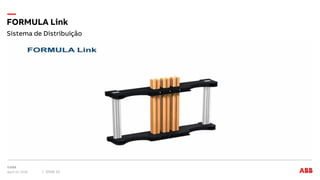

12. Sistema de Distribuição
FORMULA Link
April 12, 2018 Slide 12
