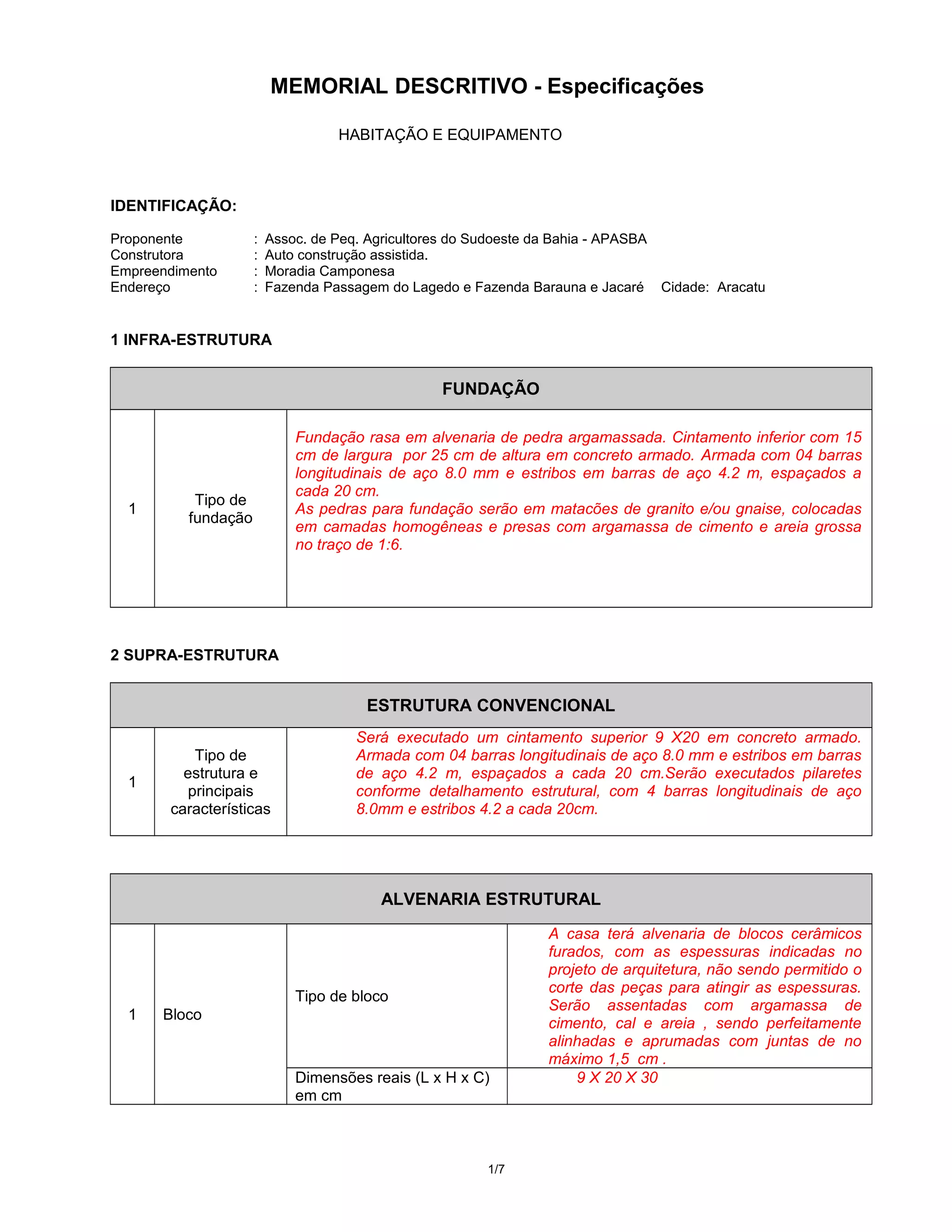

1. MEMORIAL DESCRITIVO - Especificações
HABITAÇÃO E EQUIPAMENTO
IDENTIFICAÇÃO:
Proponente : Assoc. de Peq. Agricultores do Sudoeste da Bahia - APASBA
Construtora : Auto construção assistida.
Empreendimento : Moradia Camponesa
Endereço : Fazenda Passagem do Lagedo e Fazenda Barauna e Jacaré Cidade: Aracatu
1 INFRA-ESTRUTURA
FUNDAÇÃO
1
Tipo de
fundação
Fundação rasa em alvenaria de pedra argamassada. Cintamento inferior com 15
cm de largura por 25 cm de altura em concreto armado. Armada com 04 barras
longitudinais de aço 8.0 mm e estribos em barras de aço 4.2 m, espaçados a
cada 20 cm.
As pedras para fundação serão em matacões de granito e/ou gnaise, colocadas
em camadas homogêneas e presas com argamassa de cimento e areia grossa
no traço de 1:6.
2 SUPRA-ESTRUTURA
ESTRUTURA CONVENCIONAL
1
Tipo de
estrutura e
principais
características
Será executado um cintamento superior 9 X20 em concreto armado.
Armada com 04 barras longitudinais de aço 8.0 mm e estribos em barras
de aço 4.2 m, espaçados a cada 20 cm.Serão executados pilaretes
conforme detalhamento estrutural, com 4 barras longitudinais de aço
8.0mm e estribos 4.2 a cada 20cm.
ALVENARIA ESTRUTURAL
1 Bloco
Tipo de bloco
A casa terá alvenaria de blocos cerâmicos
furados, com as espessuras indicadas no
projeto de arquitetura, não sendo permitido o
corte das peças para atingir as espessuras.
Serão assentadas com argamassa de
cimento, cal e areia , sendo perfeitamente
alinhadas e aprumadas com juntas de no
máximo 1,5 cm .
Dimensões reais (L x H x C)
em cm
9 X 20 X 30
1/7

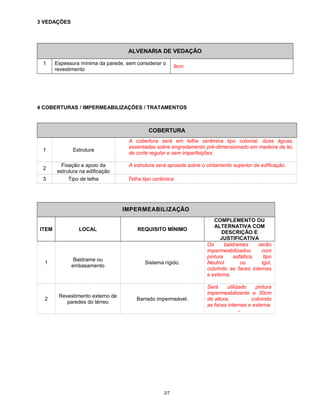

2. 3 VEDAÇÕES
ALVENARIA DE VEDAÇÃO
1 Espessura mínima da parede, sem considerar o
revestimento
9cm.
4 COBERTURAS / IMPERMEABILIZAÇÕES / TRATAMENTOS
COBERTURA
1 Estrutura
A cobertura será em telha cerâmica tipo colonial, duas águas,
assentadas sobre engradamento pré-dimensionado em madeira de lei,
de corte regular e sem imperfeições.
2
Fixação e apoio da
estrutura na edificação
A estrutura será apoiada sobre o cintamento superior da edificação.
3 Tipo de telha Telha tipo cerâmica
IMPERMEABILIZAÇÃO
ITEM LOCAL REQUISITO MÍNIMO
COMPLEMENTO OU
ALTERNATIVA COM
DESCRIÇÃO E
JUSTIFICATIVA
1
Baldrame ou
embasamento
Sistema rígido.
Os baldrames serão
impermeabilizados com
pintura asfáltica, tipo
Neutrol ou Igol,
cobrindo as faces internas
e externa.
2
Revestimento externo de
paredes do térreo
Barrado impermeável.
Será utilizado pintura
impermeabilizante a 30cm
de altura, cobrindo
as faces internas e externa.
-
2/7

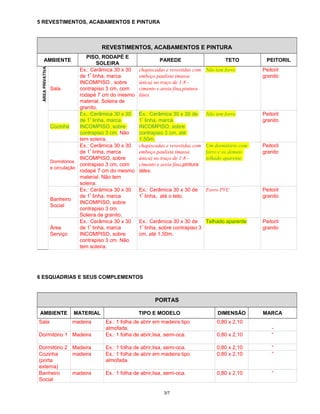

3. 5 REVESTIMENTOS, ACABAMENTOS E PINTURA
REVESTIMENTOS, ACABAMENTOS E PINTURA
AMBIENTE
PISO, RODAPÉ E
SOLEIRA
PAREDE TETO PEITORIL
ÁREAPRIVATIVA
Sala
Ex.: Cerâmica 30 x 30
de 1ª
linha, marca
INCOMPISO , sobre
contrapiso 3 cm, com
rodapé 7 cm do mesmo
material. Soleira de
granito.
chapiscadas e revestidas com
emboço paulista (massa
única) no traço de 1:8 -
cimento e areia fina,pintura
látex.
Não tem forro Peitoril
granito
Cozinha
Ex.: Cerâmica 30 x 30
de 1ª
linha, marca
INCOMPISO, sobre
contrapiso 3 cm. Não
tem soleira.
Ex.: Cerâmica 30 x 30 de
1ª
linha, marca
INCOMPISO, sobre
contrapiso 3 cm, até
1.50m.
Não tem forro Peitoril
granito
Dormitórios
e circulação
Ex.: Cerâmica 30 x 30
de 1ª
linha, marca
INCOMPISO, sobre
contrapiso 3 cm, com
rodapé 7 cm do mesmo
material. Não tem
soleira.
chapiscadas e revestidas com
emboço paulista (massa
única) no traço de 1:8 -
cimento e areia fina,pintura
látex.
Um dormitório com
forro e os demais
telhado aparente.
Peitoril
granito
Banheiro
Social
Ex.: Cerâmica 30 x 30
de 1ª
linha, marca
INCOMPISO, sobre
contrapiso 3 cm.
Soleira de granito.
Ex.: Cerâmica 30 x 30 de
1ª
linha, até o teto.
Forro PVC Peitoril
granito
Área
Serviço
Ex.: Cerâmica 30 x 30
de 1ª
linha, marca
INCOMPISO, sobre
contrapiso 3 cm. Não
tem soleira.
Ex.: Cerâmica 30 x 30 de
1ª
linha, sobre contrapiso 3
cm, até 1.50m.
Telhado aparente Peitoril
granito
6 ESQUADRIAS E SEUS COMPLEMENTOS
PORTAS
AMBIENTE MATERIAL TIPO E MODELO DIMENSÃO MARCA
Sala madeira Ex.: 1 folha de abrir em madeira tipo
almofada.
0,80 x 2,10
-
Dormitório 1 Madeira Ex.: 1 folha de abrir,lisa, semi-oca. 0,80 x 2,10 “
Dormitório 2 Madeira Ex.: 1 folha de abrir,lisa, semi-oca. 0,80 x 2,10 “
Cozinha
(porta
externa)
madeira Ex.: 1 folha de abrir em madeira tipo
almofada.
0,80 x 2,10 ”
Banheiro
Social
madeira Ex.: 1 folha de abrir,lisa, semi-oca. 0,80 x 2,10 “
3/7

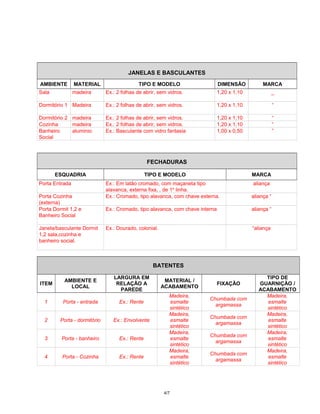

4. JANELAS E BASCULANTES
AMBIENTE MATERIAL TIPO E MODELO DIMENSÃO MARCA
Sala madeira Ex.: 2 folhas de abrir, sem vidros. 1,20 x 1,10 _
Dormitório 1 Madeira Ex.: 2 folhas de abrir, sem vidros. 1,20 x 1,10 “
Dormitório 2 madeira Ex.: 2 folhas de abrir, sem vidros. 1,20 x 1,10 “
Cozinha madeira Ex.: 2 folhas de abrir, sem vidros. 1,20 x 1,10 “
Banheiro
Social
aluminio Ex.: Basculante com vidro fantasia 1,00 x 0,50 ”
FECHADURAS
ESQUADRIA TIPO E MODELO MARCA
Porta Entrada Ex.: Em latão cromado, com maçaneta tipo
alavanca, externa fixa, , de 1a
linha.
aliança
Porta Cozinha
(externa)
Ex.: Cromado, tipo alavanca, com chave externa. aliança “
Porta Dormit 1,2 e
Banheiro Social
Ex.: Cromado, tipo alavanca, com chave interna aliança “
Janela/basculante Dormit
1,2 sala,cozinha e
banheiro social.
Ex.: Dourado, colonial. “aliança
BATENTES
ITEM
AMBIENTE E
LOCAL
LARGURA EM
RELAÇÃO A
PAREDE
MATERIAL /
ACABAMENTO
FIXAÇÃO
TIPO DE
GUARNIÇÃO /
ACABAMENTO
1 Porta - entrada Ex.: Rente
Madeira,
esmalte
sintético
Chumbada com
argamassa
Madeira,
esmalte
sintético
2 Porta - dormitório Ex.: Envolvente
Madeira,
esmalte
sintético
Chumbada com
argamassa
Madeira,
esmalte
sintético
3 Porta - banheiro Ex.: Rente
Madeira,
esmalte
sintético
Chumbada com
argamassa
Madeira,
esmalte
sintético
4 Porta - Cozinha Ex.: Rente
Madeira,
esmalte
sintético
Chumbada com
argamassa
Madeira,
esmalte
sintético
4/7

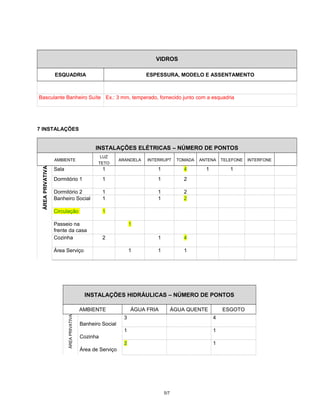

5. VIDROS
ESQUADRIA ESPESSURA, MODELO E ASSENTAMENTO
Basculante Banheiro Suíte Ex.: 3 mm, temperado, fornecido junto com a esquadria
7 INSTALAÇÕES
INSTALAÇÕES ELÉTRICAS – NÚMERO DE PONTOS
AMBIENTE
LUZ
TETO
ARANDELA INTERRUPT TOMADA ANTENA TELEFONE INTERFONE
ÁREAPRIVATIVA
Sala 1 1 4 1 1
Dormitório 1 1 1 2
Dormitório 2 1 1 2
Banheiro Social 1 1 2
Circulação 1
Passeio na
frente da casa
1
Cozinha 2 1 4
Área Serviço 1 1 1
INSTALAÇÕES HIDRÁULICAS – NÚMERO DE PONTOS
AMBIENTE ÁGUA FRIA ÁGUA QUENTE ESGOTO
ÁREAPRIVATIVA
Banheiro Social
3 4
Cozinha
1 1
Área de Serviço
2 1
5/7

6. LOUÇAS E METAIS
1
Pia de cozinha
Bancada
Material Mármore sintético
Dimensões - C x L (cm) 100 x 50
Cuba
Material Mármore sintético
Dimensões - C x L x Prof.
(cm)
Metais
Válvula
Material pvc
Marcas amanco
Sifão
Material pvc
Marcas cipla
Torneira Marcas
Lavatório de
banheiro
Cuba ou
lavatório
Tipo Lavatório de louça sem coluna
Material louça
Marcas elisabeth
2 Vaso sanitário Bacia e caixa acoplada Marcas Louça com caixa acoplada
3
Tanque de lavar
roupa
Tanque
Material Mármore sintético com 1 cuba
Dimensões - Volume
(litros)
Marcas
Metais
Válvula
Material pvc
Marcas
Sifão
Material pvc
Marcas
Torneira Marcas
6/7

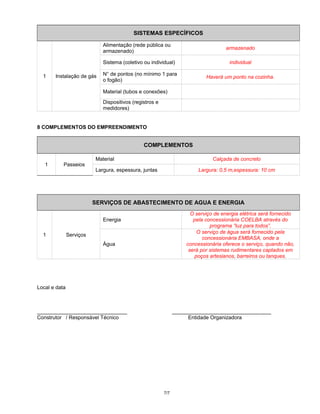

7. SISTEMAS ESPECÍFICOS
1 Instalação de gás
Alimentação (rede pública ou
armazenado)
armazenado
Sistema (coletivo ou individual) individual
N° de pontos (no mínimo 1 para
o fogão)
Haverá um ponto na cozinha.
Material (tubos e conexões)
Dispositivos (registros e
medidores)
8 COMPLEMENTOS DO EMPREENDIMENTO
COMPLEMENTOS
1 Passeios
Material Calçada de concreto
Largura, espessura, juntas Largura: 0,5 m,espessura: 10 cm
SERVIÇOS DE ABASTECIMENTO DE AGUA E ENERGIA
1 Serviços
Energia
O serviço de energia elétrica será fornecido
pela concessionária COELBA através do
programa “luz para todos”.
Água
O serviço de água será fornecido pela
concessionária EMBASA, onde a
concessionária oferece o serviço, quando não,
será por sistemas rudimentares captados em
poços artesianos, barreiros ou tanques.
Local e data
_______________________________ __________________________________
Construtor / Responsável Técnico Entidade Organizadora
7/7
