1. Relatório montagem de
cabos de rede
Trabalho realizado por: Carlos Lopes
Escola profissional da serra da estrela

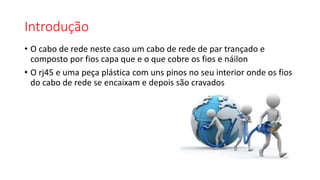

2. Introdução
• O cabo de rede neste caso um cabo de rede de par trançado e
composto por fios capa que e o que cobre os fios e náilon
• O rj45 e uma peça plástica com uns pinos no seu interior onde os fios
do cabo de rede se encaixam e depois são cravados

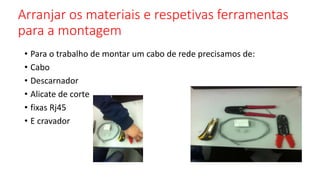

3. Arranjar os materiais e respetivas ferramentas
para a montagem
• Para o trabalho de montar um cabo de rede precisamos de:
• Cabo
• Descarnador
• Alicate de corte
• fixas Rj45
• E cravador

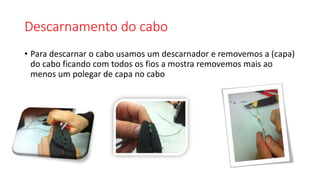

4. Descarnamento do cabo
• Para descarnar o cabo usamos um descarnador e removemos a (capa)
do cabo ficando com todos os fios a mostra removemos mais ao
menos um polegar de capa no cabo

5. Por todos os fios com uma ordem
• Nos cabos rj45 os cabos funcionam desde que tenham a mesma ordem de
cores iguais dos dois lados mas nos usamos a ordem que o professor nos
disse que era:
• Laranja/branco
• Laranja
• Verde/branco
• Azul
• Azul/branco
• Verde
• Castanho/branco
• castanho

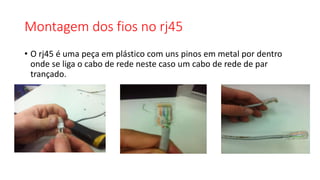

6. Montagem dos fios no rj45
• O rj45 é uma peça em plástico com uns pinos em metal por dentro
onde se liga o cabo de rede neste caso um cabo de rede de par
trançado.

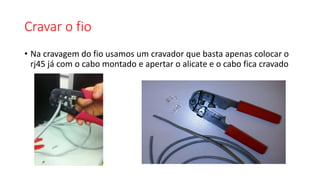

7. Cravar o fio
• Na cravagem do fio usamos um cravador que basta apenas colocar o
rj45 já com o cabo montado e apertar o alicate e o cabo fica cravado

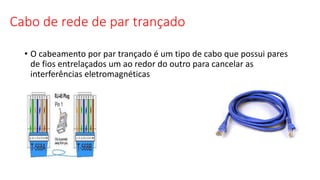

8. Cabo de rede de par trançado
• O cabeamento por par trançado é um tipo de cabo que possui pares
de fios entrelaçados um ao redor do outro para cancelar as
interferências eletromagnéticas

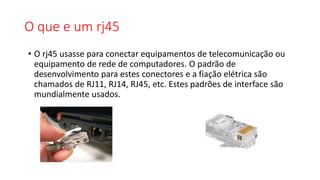

9. O que e um rj45
• O rj45 usasse para conectar equipamentos de telecomunicação ou
equipamento de rede de computadores. O padrão de
desenvolvimento para estes conectores e a fiação elétrica são
chamados de RJ11, RJ14, RJ45, etc. Estes padrões de interface são
mundialmente usados.

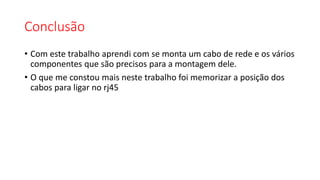

10. Conclusão
• Com este trabalho aprendi com se monta um cabo de rede e os vários
componentes que são precisos para a montagem dele.
• O que me constou mais neste trabalho foi memorizar a posição dos
cabos para ligar no rj45
