O documento descreve os principais equipamentos e elementos de rede, incluindo placas de rede, switches, roteadores, servidores, cabos de rede e topologias de rede. É detalhado o tipo de cabos, como cabo de par trançado e fibra óptica, e suas categorias e aplicações. As topologias de rede incluem ponto a ponto, anel, estrela, malha e mista.

1. REDES DE COMPUTADORES

2. REDES DE COMPUTADORES
1 – EQUIPAMENTOS DE REDE
ELEMENTOS DE TRANSMISSÃO:
 PLACA DE REDE
 REPETIDOR
 CONCENTRADOR (HUB)
 COMUTADOR (SWITCH)
 ROTEADOR (ROUTER)
 MODEM
MÓDULOS PROCESSADORES
SERVIDORES
 WORK STATIONS
NOTE BOOKS
ELEMENTOS DE CABLAGEM:
CABO DE PAR TRANÇADO
CABO DE FIBRA ÓPTICA

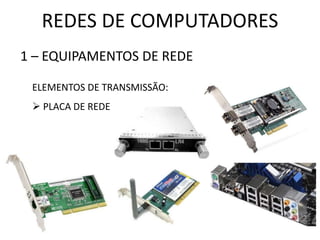

3. REDES DE COMPUTADORES
1 – EQUIPAMENTOS DE REDE
ELEMENTOS DE TRANSMISSÃO:
 PLACA DE REDE

4. REDES DE COMPUTADORES
1 – EQUIPAMENTOS DE REDE
ELEMENTOS DE TRANSMISSÃO:
 COMUTADOR (SWITCH)

5. REDES DE COMPUTADORES
1 – EQUIPAMENTOS DE REDE
ELEMENTOS DE TRANSMISSÃO:
 ROTEADOR (ROUTER)

6. REDES DE COMPUTADORES
1 – EQUIPAMENTOS DE REDE
MÓDULOS PROCESSADORES:
 SERVIDORES
Pequeno porte
Médio porte Grande porte

7. REDES DE COMPUTADORES
1 – EQUIPAMENTOS DE REDE
MÓDULOS PROCESSADORES:
 WORKSTATIONS, NOTEBOOKS, PALMS, TABLETS, CELULARES, ETC.

8. REDES DE COMPUTADORES
1 – EQUIPAMENTOS DE REDE
WIRELESS
Redes wireless normalmente são
implementadas para acesso dos
dispositivos portáteis (Notebooks,
Palmtops, Tablets, Celulares etc...)
ou onde haja pouca infraestrutura
disponível.
É um complemento das redes locais
para acesso a rede, sem fio.

9. REDES DE COMPUTADORES
1 – EQUIPAMENTOS DE REDE
WIRELESS
Rede híbrida Rede sem fio

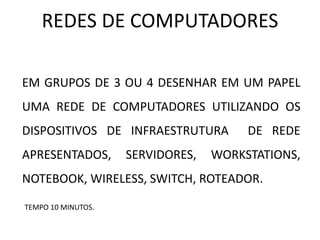

10. REDES DE COMPUTADORES
EM GRUPOS DE 3 OU 4 DESENHAR EM UM PAPEL
UMA REDE DE COMPUTADORES UTILIZANDO OS
DISPOSITIVOS DE INFRAESTRUTURA DE REDE
APRESENTADOS, SERVIDORES, WORKSTATIONS,
NOTEBOOK, WIRELESS, SWITCH, ROTEADOR.
TEMPO 10 MINUTOS.

11. REDES DE COMPUTADORES
1 – EQUIPAMENTOS DE REDE
ELEMENTOS DE CABLAGEM:
CABO DE PAR TRANÇADO UTP (UNSHIELDED TWISTED PAIR)
PADRÃO EIA/TIA 568 A/B

12. REDES DE COMPUTADORES
1 – EQUIPAMENTOS DE REDE
ELEMENTOS DE CABLAGEM:
 CATEGORIAS DO CABO PAR TRANÇADO UTP (UNSHIELDED TWISTED PAIR)
Categoria do cabo 5e (CAT.5e): Pode ser usado para frequências até
125 MHz em redes fast ethernet 100BaseT (100Mb) ou 1000Base-T
gigabit ethernet. Ela foi criada com a nova revisão da norma
EIA/TIA-568-B.
Categoria do cabo 6 (CAT.6): Frequências de até 250 MHz e pode
ser usado em redes gigabit ethernet à velocidades de até 1.000
Mbps.

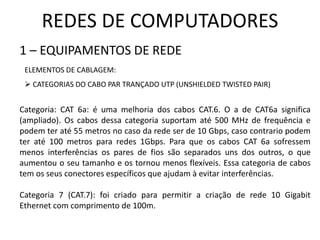

13. REDES DE COMPUTADORES
1 – EQUIPAMENTOS DE REDE
ELEMENTOS DE CABLAGEM:
 CATEGORIAS DO CABO PAR TRANÇADO UTP (UNSHIELDED TWISTED PAIR)
Categoria: CAT 6a: é uma melhoria dos cabos CAT.6. O a de CAT6a significa
(ampliado). Os cabos dessa categoria suportam até 500 MHz de frequência e
podem ter até 55 metros no caso da rede ser de 10 Gbps, caso contrario podem
ter até 100 metros para redes 1Gbps. Para que os cabos CAT 6a sofressem
menos interferências os pares de fios são separados uns dos outros, o que
aumentou o seu tamanho e os tornou menos flexíveis. Essa categoria de cabos
tem os seus conectores específicos que ajudam à evitar interferências.
Categoria 7 (CAT.7): foi criado para permitir a criação de rede 10 Gigabit
Ethernet com comprimento de 100m.

14. REDES DE COMPUTADORES
1 – EQUIPAMENTOS DE REDE
ELEMENTOS DE CABLAGEM:
CABO DE PAR TRANÇADO STP (SHIELDED TWISTED PAIR)
O cabo par trançado blindado (Shielded) tem características de isolante
eletromagnético, a diferença para o UTP, é que possui uma blindagem feita
com uma malha metálica em cada par. É recomendado para ambientes com
interferência eletromagnética acentuada. Por causa de sua blindagem especial
em cada par, acaba ganhando maior resistência a tração e a impactos, porém
com um custo mais elevado.

15. REDES DE COMPUTADORES
1 – EQUIPAMENTOS DE REDE
ELEMENTOS DE CABLAGEM:
CABOS ÓPTICOS
CABO COM 48 FIBRAS
DE 2 A 144 F.O.
ESTRUTURA PADRÃO DO CABO F.O.

16. REDES DE COMPUTADORES
1 – EQUIPAMENTOS DE REDE
ELEMENTOS DE CABLAGEM:
CABOS ÓPTICOS
Tipos de Fibra
•Multimodo – 50-62,5μm / 125μm
•Distâncias de 1 m à ~ 300m – LAN´s
•Monomodo - 2-10μm / 125μm
•Distâncias de 1 m à 100km – LAN, MAN e WAN´s

17. REDES DE COMPUTADORES
EM GRUPO: ELEMENTOS DE CABLAGEM:
UTILIZANDO-SE DO DESENHO PREVIAMENTE
ELABORADO, ESPECIFICAR O TIPO DE
CABEAMENTO QUE SERÁ UTILIZADO EM CADA
SEGMENTO DA REDE DE COMPUTADORES
SUPOSTA.
5 MINUTOS

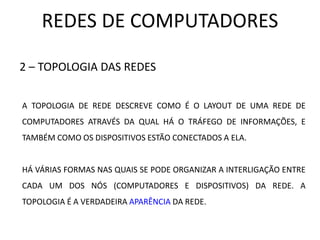

18. REDES DE COMPUTADORES
2 – TOPOLOGIA DAS REDES
A TOPOLOGIA DE REDE DESCREVE COMO É O LAYOUT DE UMA REDE DE
COMPUTADORES ATRAVÉS DA QUAL HÁ O TRÁFEGO DE INFORMAÇÕES, E
TAMBÉM COMO OS DISPOSITIVOS ESTÃO CONECTADOS A ELA.
HÁ VÁRIAS FORMAS NAS QUAIS SE PODE ORGANIZAR A INTERLIGAÇÃO ENTRE
CADA UM DOS NÓS (COMPUTADORES E DISPOSITIVOS) DA REDE. A
TOPOLOGIA É A VERDADEIRA APARÊNCIA DA REDE.

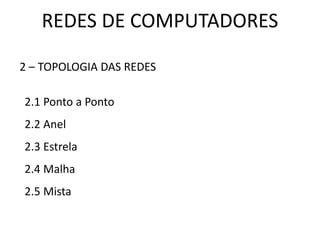

19. REDES DE COMPUTADORES
2 – TOPOLOGIA DAS REDES
2.1 Ponto a Ponto
2.2 Anel
2.3 Estrela
2.4 Malha
2.5 Mista

20. REDES DE COMPUTADORES
2 – TOPOLOGIA DAS REDES
2.1 Ponto a Ponto

21. REDES DE COMPUTADORES
2 – TOPOLOGIA DAS REDES
2.2 Anel

22. REDES DE COMPUTADORES
2 – TOPOLOGIA DAS REDES
2.3 Estrela

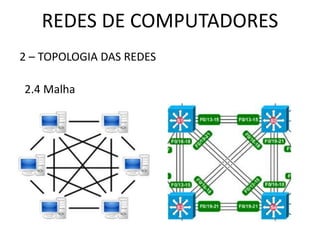

23. REDES DE COMPUTADORES
2 – TOPOLOGIA DAS REDES
2.4 Malha

24. REDES DE COMPUTADORES
2 – TOPOLOGIA DAS REDES
2.5 Mista

25. REDES DE COMPUTADORES
1 – TOPOLOGIA DAS REDES

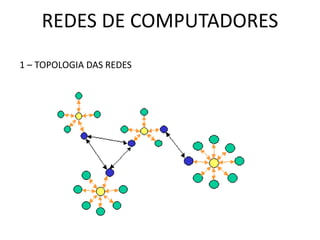

26. REDES DE COMPUTADORES
1 – TOPOLOGIA DAS REDES
