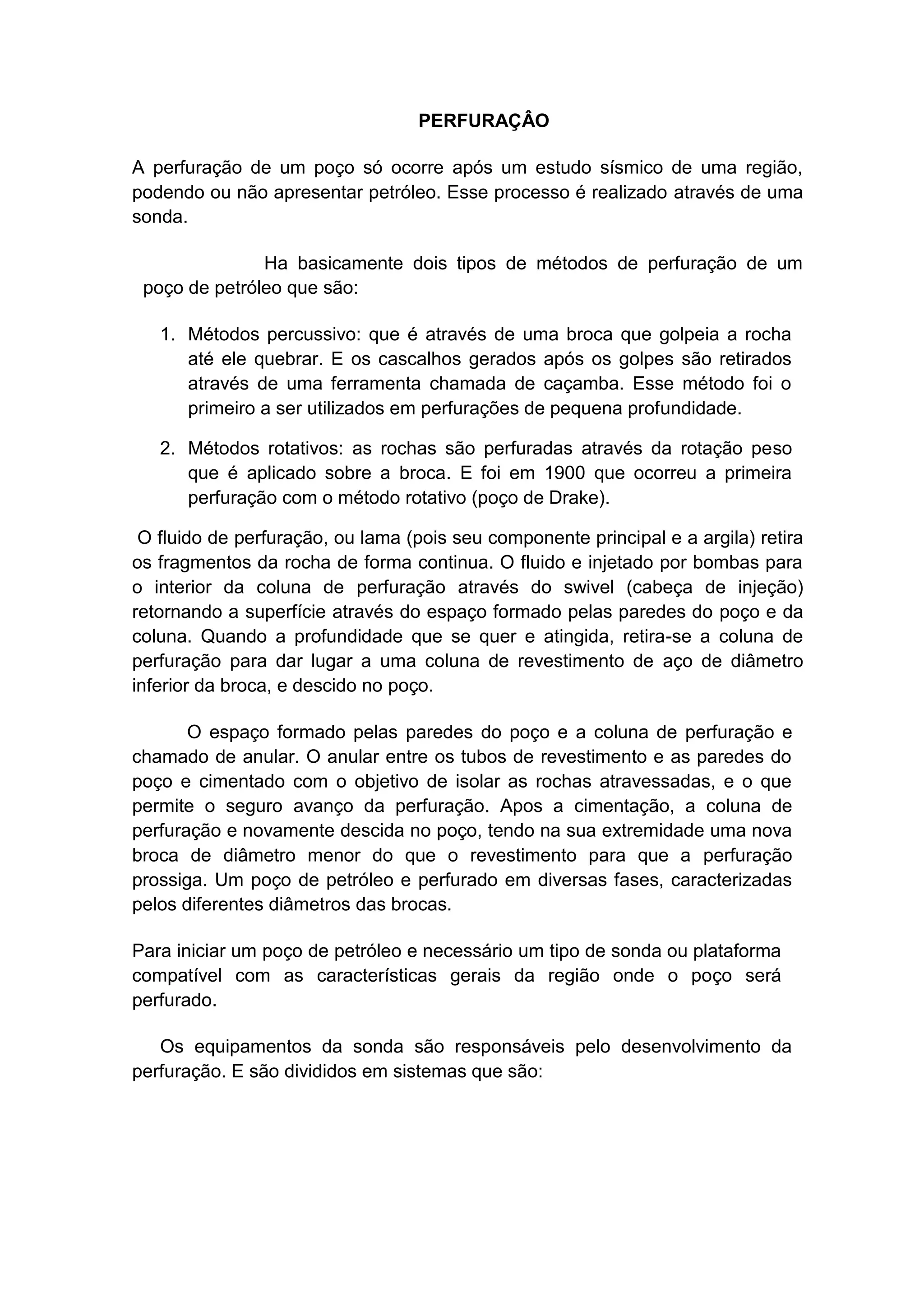

1. PERFURAÇÂO
A perfuração de um poço só ocorre após um estudo sísmico de uma região,
podendo ou não apresentar petróleo. Esse processo é realizado através de uma
sonda.
Ha basicamente dois tipos de métodos de perfuração de um
poço de petróleo que são:
1. Métodos percussivo: que é através de uma broca que golpeia a rocha
até ele quebrar. E os cascalhos gerados após os golpes são retirados
através de uma ferramenta chamada de caçamba. Esse método foi o
primeiro a ser utilizados em perfurações de pequena profundidade.
2. Métodos rotativos: as rochas são perfuradas através da rotação peso
que é aplicado sobre a broca. E foi em 1900 que ocorreu a primeira
perfuração com o método rotativo (poço de Drake).
O fluido de perfuração, ou lama (pois seu componente principal e a argila) retira
os fragmentos da rocha de forma continua. O fluido e injetado por bombas para
o interior da coluna de perfuração através do swivel (cabeça de injeção)
retornando a superfície através do espaço formado pelas paredes do poço e da
coluna. Quando a profundidade que se quer e atingida, retira-se a coluna de
perfuração para dar lugar a uma coluna de revestimento de aço de diâmetro
inferior da broca, e descido no poço.
O espaço formado pelas paredes do poço e a coluna de perfuração e
chamado de anular. O anular entre os tubos de revestimento e as paredes do
poço e cimentado com o objetivo de isolar as rochas atravessadas, e o que
permite o seguro avanço da perfuração. Apos a cimentação, a coluna de
perfuração e novamente descida no poço, tendo na sua extremidade uma nova
broca de diâmetro menor do que o revestimento para que a perfuração
prossiga. Um poço de petróleo e perfurado em diversas fases, caracterizadas
pelos diferentes diâmetros das brocas.
Para iniciar um poço de petróleo e necessário um tipo de sonda ou plataforma
compatível com as características gerais da região onde o poço será
perfurado.
Os equipamentos da sonda são responsáveis pelo desenvolvimento da
perfuração. E são divididos em sistemas que são:

2. Sistema de sustentação de cargas: Suporta a carga.
Sistema de geração e transmissão de energia: gera e transmite
energia para a plataforma inteira;
Sistema de movimentação de cargas: movimenta as colunas de
perfuração, de revestimento e outros equipamentos;
Sistema de circulação: permite a circulação e que o fluido de
perfuração seja tratado;segurança de poço.
Sistema de segurança: se constitui de equipamentos de segurança e
de equipamentos complementares que possibilitem o fechamento e
controle do poço;
Sistema de monitoração: são os equipamentos que controlam a
perfuração.
Sistema de rotação: a sua principal função e girar a coluna de
perfuração. Abordaremono a seguir com mais profundidade.
SISTEMA DE ROTAÇÃO
O sistema de rotação e composto por equipamentos que serve para dar
rotação à broca de perfuração e esses equipamentos são:
Mesa Rotativa : Ela é responsável por dar rotação à coluna de
perfuração, também deve admitir livre movimentação da coluna para
descida ou retirada de tubos. Admite livre deslocamento do kelly no seu
interior. Em certos casos, a mesa rotativa deve aguentar o peso da
coluna de perfuração.
Thomas. Mesa Rotativa. 1 Fotografia color. 700 × 452
Kelly: recebe o giro da mesa rotativa e transmite para coluna de
perfuração. È um tubo com dois tipos de secção quadrado sendo
utilizado em perfuração terrestre ou hexagonal mais utilizado em
perfuração marítima, mais resistente a tracao, torcao ou flexao.

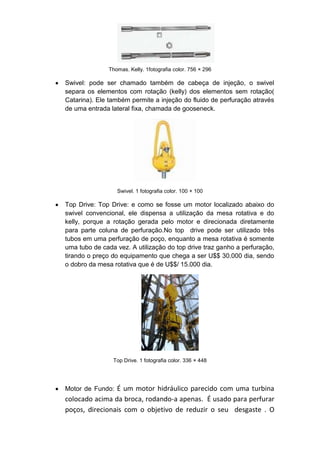

3. Thomas. Kelly. 1fotografia color. 756 × 296
Swivel: pode ser chamado também de cabeça de injeção, o swivel
separa os elementos com rotação (kelly) dos elementos sem rotação(
Catarina). Ele também permite a injeção do fluido de perfuração através
de uma entrada lateral fixa, chamada de gooseneck.
Swivel. 1 fotografia color. 100 × 100
Top Drive: Top Drive: e como se fosse um motor localizado abaixo do
swivel convencional, ele dispensa a utilização da mesa rotativa e do
kelly, porque a rotação gerada pelo motor e direcionada diretamente
para parte coluna de perfuração.No top drive pode ser utilizado três
tubos em uma perfuração de poço, enquanto a mesa rotativa é somente
uma tubo de cada vez. A utilização do top drive traz ganho a perfuração,
tirando o preço do equipamento que chega a ser U$$ 30.000 dia, sendo
o dobro da mesa rotativa que é de U$$/ 15.000 dia.
Top Drive. 1 fotografia color. 336 × 448

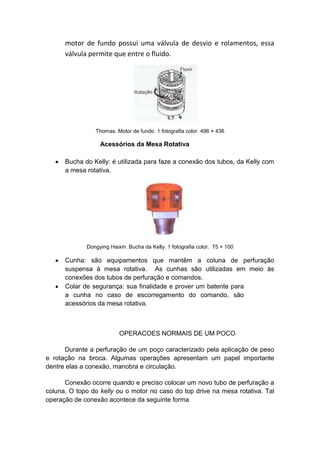

Motor de Fundo: É um motor hidráulico parecido com uma turbina
colocado acima da broca, rodando-a apenas. É usado para perfurar
poços, direcionais com o objetivo de reduzir o seu desgaste . O

4. motor de fundo possui uma válvula de desvio e rolamentos, essa
válvula permite que entre o fluido.
Thomas. Motor de fundo. 1 fotografia color. 496 × 436
Acessórios da Mesa Rotativa
Bucha do Kelly: é utilizada para faze a conexão dos tubos, da Kelly com
a mesa rotativa.
Dongying Haixin. Bucha da Kelly. 1 fotografia color. 75 × 100
Cunha: são equipamentos que mantêm a coluna de perfuração
suspensa à mesa rotativa. As cunhas são utilizadas em meio às
conexões dos tubos de perfuração e comandos.
Colar de segurança: sua finalidade e prover um batente para
a cunha no caso de escorregamento do comando, são
acessórios da mesa rotativa.
OPERACOES NORMAIS DE UM POCO
Durante a perfuração de um poço caracterizado pela aplicação de peso
e rotação na broca. Algumas operações apresentam um papel importante
dentre elas a conexão, manobra e circulação.
Conexão ocorre quando e preciso colocar um novo tubo de perfuração a
coluna. O topo do kelly ou o motor no caso do top drive na mesa rotativa. Tal
operação de conexão acontece da seguinte forma

5. Acrescenta-se o tubo no local apropriado da mesa rotativa. O kelly e
elevado ate o primeiro tubo de perfuração aparecer e colocar a cunha na
coluna para que seu peso seja sustentado pela mesa rotativa. O kelly e
desconectado da coluna e se conecta ao segundo tubo de perfuração. O
conjunto tubo - Kelly de perfuração e novamente ele e conectado a coluna. A
cunha e retirada e descida ate o Kelly encaixar na mesa rotativa e volta-se a
perfurar. Na perfuração com top drive a operação e parecida.
Para a coluna ser retirada ela e elevada a cunha e colocada para o seu
peso ser sustentado pela mesa rotativa.
