O documento descreve os principais métodos de prospecção de petróleo, incluindo métodos geológicos como mapeamento de superfície, aerofotogrametria e geologia de subsuperfície, e métodos geofísicos como sísmica de reflexão e refração, gravimetria e magnetometria. O objetivo é localizar áreas com potencial para acumulação de hidrocarbonetos por meio da análise de propriedades físicas e estruturas geológicas.

1. Prospecção de Petróleo
Professor Anderson Pontes

2. Introdução
• Um programa de prospecção visa fundamentalmente dois
objetivos
• Localizar, dentro de uma bacia sedimentar as situações geológicas que
tenham condição para a acumulação de petróleo;
• Verificar qual, dentre estas situações, possui mais chance de ter petróleo.
• Não se pode prever onde se tem petróleo, e sim, os locais
favoráveis para a sua ocorrência.

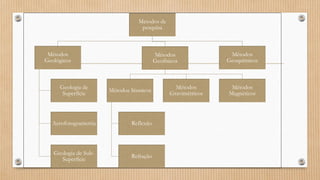

3. Métodos de
pesquisa
Métodos
Geológicos
Geologia de
Superfície
Aerofotogrametria
Geologia de Sub-
Superfície
Métodos
Geofísicos
Métodos Sísmicos
Reflexão
Refração
Métodos
Gravimétricos
Métodos
Magnéticos
Métodos
Geoquímicos

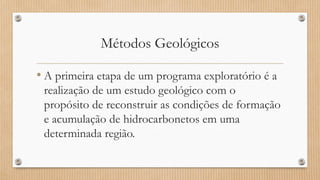

4. Métodos Geológicos
• A primeira etapa de um programa exploratório é a
realização de um estudo geológico com o
propósito de reconstruir as condições de formação
e acumulação de hidrocarbonetos em uma
determinada região.

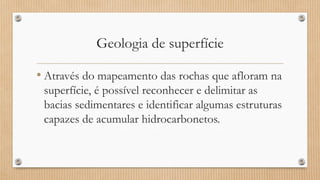

5. Geologia de superfície
• Através do mapeamento das rochas que afloram na
superfície, é possível reconhecer e delimitar as
bacias sedimentares e identificar algumas estruturas
capazes de acumular hidrocarbonetos.

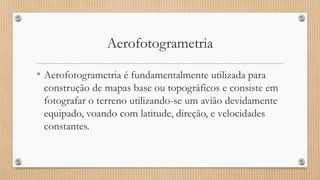

7. Aerofotogrametria
• Aerofotogrametria é fundamentalmente utilizada para
construção de mapas base ou topográficos e consiste em
fotografar o terreno utilizando-se um avião devidamente
equipado, voando com latitude, direção, e velocidades
constantes.

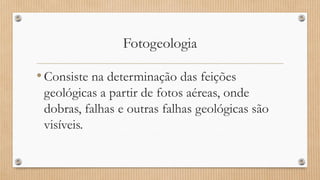

9. Fotogeologia
•Consiste na determinação das feições
geológicas a partir de fotos aéreas, onde
dobras, falhas e outras falhas geológicas são
visíveis.

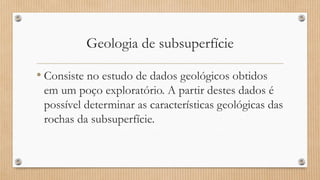

12. Geologia de subsuperfície
• Consiste no estudo de dados geológicos obtidos
em um poço exploratório. A partir destes dados é
possível determinar as características geológicas das
rochas da subsuperfície.

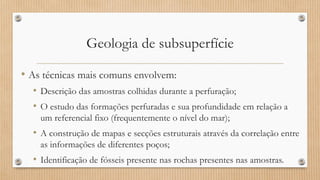

13. Geologia de subsuperfície
• As técnicas mais comuns envolvem:
• Descrição das amostras colhidas durante a perfuração;
• O estudo das formações perfuradas e sua profundidade em relação a
um referencial fixo (frequentemente o nível do mar);
• A construção de mapas e secções estruturais através da correlação entre
as informações de diferentes poços;
• Identificação de fósseis presente nas rochas presentes nas amostras.

14. Métodos Geofísicos
• A geofísica é o estudo da Terra usando medidas de
suas propriedades físicas. Os geofísicos adquirem,
processam e interpretam os dados coletados por
instrumentos especiais, com o objetivo de obter
informações sobre a estrutura, a composição das
rochas em subsuperfície .

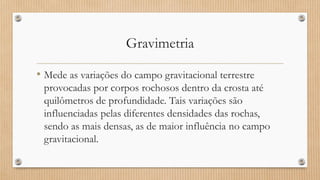

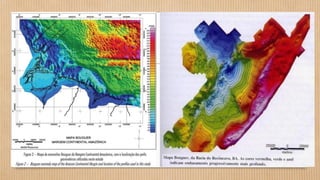

15. Gravimetria
• Mede as variações do campo gravitacional terrestre
provocadas por corpos rochosos dentro da crosta até
quilômetros de profundidade. Tais variações são
influenciadas pelas diferentes densidades das rochas,
sendo as mais densas, as de maior influência no campo
gravitacional.

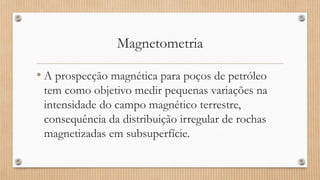

17. Magnetometria
• A prospecção magnética para poços de petróleo
tem como objetivo medir pequenas variações na
intensidade do campo magnético terrestre,
consequência da distribuição irregular de rochas
magnetizadas em subsuperfície.

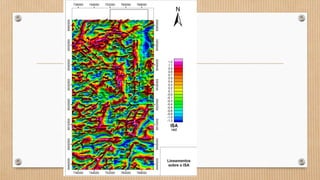

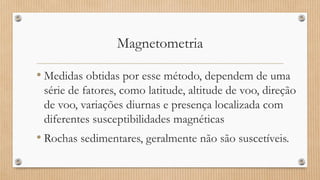

18. Magnetometria
• Medidas obtidas por esse método, dependem de uma
série de fatores, como latitude, altitude de voo, direção
de voo, variações diurnas e presença localizada com
diferentes susceptibilidades magnéticas
• Rochas sedimentares, geralmente não são suscetíveis.

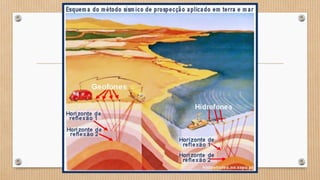

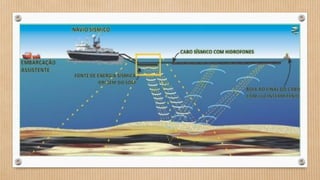

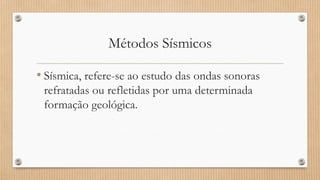

20. Métodos Sísmicos
• Sísmica, refere-se ao estudo das ondas sonoras
refratadas ou refletidas por uma determinada
formação geológica.

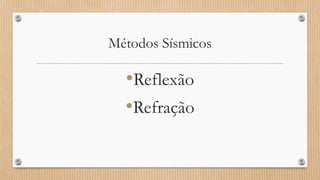

22. Métodos Sísmicos
•Reflexão
•Refração

23. Métodos Sísmicos
