O documento descreve um projeto de sistema solar térmico para uma habitação unifamiliar no Algarve, incluindo o dimensionamento do sistema e escolha de equipamentos. O projeto inclui uma análise das necessidades energéticas da casa e cálculos para determinar o tamanho e componentes do sistema solar, como coletores e acumulador, para atender às necessidades de aquecimento de água.

1. Trabalho realizado por:
Carlos Castanheira, n.º7

2. Centro de Formação Profissional do Seixal
EFA NS - Curso de Técnico Instalador de Sistemas Solares Térmicos
Área de Competência:
TISST
Formador:
Júlio Gonçalves
Tema:
Projeto de Sistema Solar Térmico para Habitação Unifamiliar
Trabalho realizado por:
Carlos Castanheira, n.º7
20/07/2014

3. No âmbito dos módulos de GP (Gestão de Projeto), PSST-SD
(Projeto de Sistema Solar Térmico – Seleção e Dimensionamento) e
PSST-C (Projeto de Sistema Solar Térmico – Construção), inseridos
no curso de TISST, ministrados pelo formador Júlio Gonçalves,
coube-me a tarefa de realizar um trabalho cujo o tema é: Projeto de
Sistema Solar Térmico .
Para ser possível a realização deste trabalho, houve a necessidade
de aplicar os conhecimentos adquiridos em sala de aula, bem como
proceder a várias pesquisas através da internet e consulta de
catálogos relacionados com sistemas solares térmicos.
Introdução

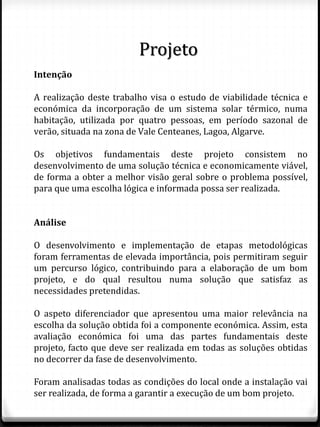

4. Intenção
A realização deste trabalho visa o estudo de viabilidade técnica e
económica da incorporação de um sistema solar térmico, numa
habitação, utilizada por quatro pessoas, em período sazonal de
verão, situada na zona de Vale Centeanes, Lagoa, Algarve.
Os objetivos fundamentais deste projeto consistem no
desenvolvimento de uma solução técnica e economicamente viável,
de forma a obter a melhor visão geral sobre o problema possível,
para que uma escolha lógica e informada possa ser realizada.
Análise
O desenvolvimento e implementação de etapas metodológicas
foram ferramentas de elevada importância, pois permitiram seguir
um percurso lógico, contribuindo para a elaboração de um bom
projeto, e do qual resultou numa solução que satisfaz as
necessidades pretendidas.
O aspeto diferenciador que apresentou uma maior relevância na
escolha da solução obtida foi a componente económica. Assim, esta
avaliação económica foi uma das partes fundamentais deste
projeto, facto que deve ser realizada em todas as soluções obtidas
no decorrer da fase de desenvolvimento.
Foram analisadas todas as condições do local onde a instalação vai
ser realizada, de forma a garantir a execução de um bom projeto.
Projeto

5. Foram obtidos no início do projeto dados como a localização
geográfica e a radiação solar do local da instalação, pois são fatores
que influenciam e determinam a energia produzida e,
consequentemente, a rentabilidade do sistema.
De igual modo, foi analisado o espaço disponível para detetar a
possível existência de obstáculos e sombreamento, com o objetivo
de identificar um posicionamento ótimo do sistema solar.
Análise das condições iniciais
Local viável?
Identificar a finalidade do
sistema
Dados de consumo AQS
disponível?
Possível realizar medições?
Obter a melhor estimativa
possível
Determinar requisitos de
energia
Pesquisa de mercado referente
a soluções disponiveis
Determinar a área do campo de
coletores
Realizar medições
Determinar a composição do
fluido térmico
Determinar parâmetros do
circuito primário
Determinar bomba de
circulação a instalar
Determinar volume de vasos
de expansão a implementar
Solução tecnicamente viável?
Determinação do custo da
solução
Solução economicamente
viável?
Solução viável
Sim
Não
NãoSim
Não Sim
Não
Sim

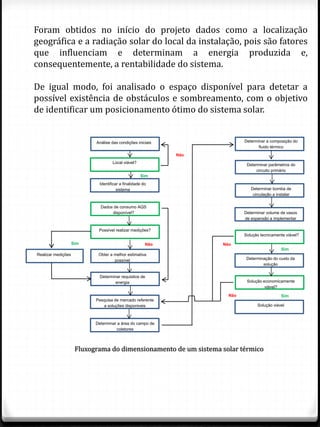

Fluxograma do dimensionamento de um sistema solar térmico

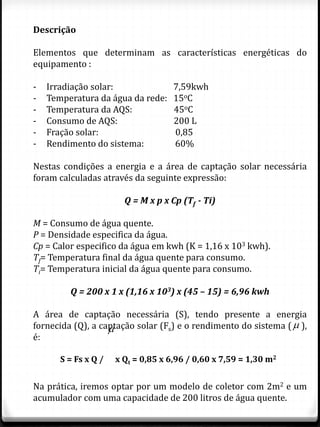

6. Descrição
Elementos que determinam as características energéticas do
equipamento :
- Irradiação solar: 7,59kwh
- Temperatura da água da rede: 15oC
- Temperatura da AQS: 45oC
- Consumo de AQS: 200 L
- Fração solar: 0,85
- Rendimento do sistema: 60%
Nestas condições a energia e a área de captação solar necessária
foram calculadas através da seguinte expressão:
Q = M x p x Cp (Tf - Ti)
M = Consumo de água quente.
P = Densidade especifica da água.
Cp = Calor especifico da água em kwh (K = 1,16 x 103 kwh).
Tf= Temperatura final da água quente para consumo.
Ti= Temperatura inicial da água quente para consumo.
Q = 200 x 1 x (1,16 x 103) x (45 – 15) = 6,96 kwh
A área de captação necessária (S), tendo presente a energia
fornecida (Q), a captação solar (Fs) e o rendimento do sistema ( ),
é:
Na prática, iremos optar por um modelo de coletor com 2m2 e um
acumulador com uma capacidade de 200 litros de água quente.

S = Fs x Q / x Qt = 0,85 x 6,96 / 0,60 x 7,59 = 1,30 m2


7. 2
2 0 0 x 0 , 0 0 1 1 6 x 3 0 6 , 9 6
0 , 8 5 x 6 , 9 6 5 , 9 2
1 , 3 0
0 , 6 0 x 7 , 5 9 4 , 5 5
7 , 5 9
1 5
4 5
2 0 0
0 ,
0 , 8 5
6 0 %
4 5 1 5 3 0
8 5 1 , 3 0
1 , 7 0
1 , 3 0 x 1 0 0 1 3 0 %
1 , 3 0
2
1 3 0 x 3 0 3 9 1 5 5 4
o
i
o
f
s
o
o
H k w h
T C
Q
T C
m
K w h
S m
x
L
F
C
C





 
  

  

  

 
ɱ

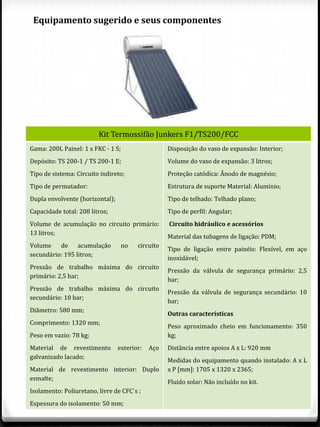

8. Kit Termossifão Junkers F1/TS200/FCC
Gama: 200L Painel: 1 x FKC - 1 S;
Depósito: TS 200-1 / TS 200-1 E;
Tipo de sistema: Circuito indireto;
Tipo de permutador:
Dupla envolvente (horizontal);
Capacidade total: 208 litros;
Volume de acumulação no circuito primário:
13 litros;
Volume de acumulação no circuito
secundário: 195 litros;
Pressão de trabalho máxima do circuito
primário: 2,5 bar;
Pressão de trabalho máxima do circuito
secundário: 10 bar;
Diâmetro: 580 mm;
Comprimento: 1320 mm;
Peso em vazio: 78 kg;
Material de revestimento exterior: Aço
galvanizado lacado;
Material de revestimento interior: Duplo
esmalte;
Isolamento: Poliuretano, livre de CFC`s ;
Espessura do isolamento: 50 mm;
Disposição do vaso de expansão: Interior;
Volume do vaso de expansão: 3 litros;
Proteção catódica: Ânodo de magnésio;
Estrutura de suporte Material: Alumínio;
Tipo de telhado: Telhado plano;
Tipo de perfil: Angular;
Circuito hidráulico e acessórios
Material das tubagens de ligação: PDM;
Tipo de ligação entre painéis: Flexível, em aço
inoxidável;
Pressão da válvula de segurança primário: 2,5
bar;
Pressão da válvula de segurança secundário: 10
bar;
Outras características
Peso aproximado cheio em funcionamento: 350
kg;
Distância entre apoios A x L: 920 mm
Medidas do equipamento quando instalado: A x L
x P [mm]: 1705 x 1320 x 2365;
Fluido solar: Não incluído no kit.
Equipamento sugerido e seus componentes

9. Local de Instalação
do Sistema Solar Térmico em Termossifão.
Vale Centeanes, Lagoa, Algarve.

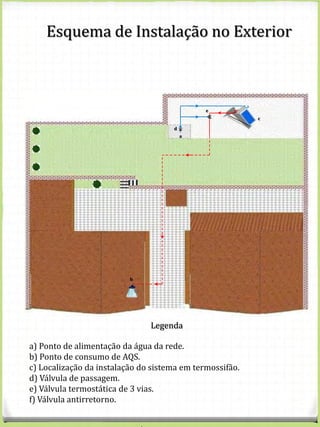

10. Esquema de Instalação no Exterior
Legenda
a) Ponto de alimentação da água da rede.
b) Ponto de consumo de AQS.
c) Localização da instalação do sistema em termossifão.
d) Válvula de passagem.
e) Válvula termostática de 3 vias.
f) Válvula antirretorno.
f
a
b
c
d
e

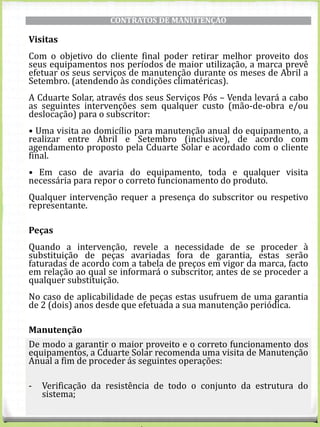

11. CONTRATOS DE MANUTENÇÃO
Visitas
Com o objetivo do cliente final poder retirar melhor proveito dos
seus equipamentos nos períodos de maior utilização, a marca prevê
efetuar os seus serviços de manutenção durante os meses de Abril a
Setembro. (atendendo às condições climatéricas).
A Cduarte Solar, através dos seus Serviços Pós – Venda levará a cabo
as seguintes intervenções sem qualquer custo (mão-de-obra e/ou
deslocação) para o subscritor:
• Uma visita ao domicílio para manutenção anual do equipamento, a
realizar entre Abril e Setembro (inclusive), de acordo com
agendamento proposto pela Cduarte Solar e acordado com o cliente
final.
• Em caso de avaria do equipamento, toda e qualquer visita
necessária para repor o correto funcionamento do produto.
Qualquer intervenção requer a presença do subscritor ou respetivo
representante.
Peças
Quando a intervenção, revele a necessidade de se proceder à
substituição de peças avariadas fora de garantia, estas serão
faturadas de acordo com a tabela de preços em vigor da marca, facto
em relação ao qual se informará o subscritor, antes de se proceder a
qualquer substituição.
No caso de aplicabilidade de peças estas usufruem de uma garantia
de 2 (dois) anos desde que efetuada a sua manutenção periódica.
Manutenção
De modo a garantir o maior proveito e o correto funcionamento dos
equipamentos, a Cduarte Solar recomenda uma visita de Manutenção
Anual a fim de proceder ás seguintes operações:
- Verificação da resistência de todo o conjunto da estrutura do
sistema;

12. EQUIPAMENTO
CONTRATO
ANUAL
INDIVIDUAL
VALORES S/IVA

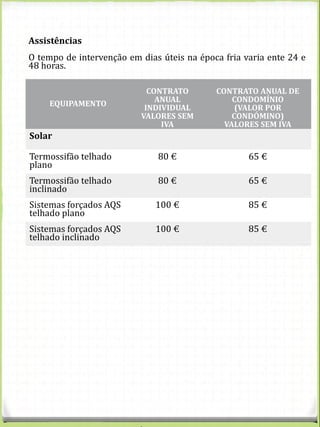

CONTRATO ANUAL DE
CONDOMÍNIO
(VALOR POR CONDÓMINO)
VALORES S/IVA
Solar
Termossifão telhado plano 80 € 65 €
Termossifão telhado
inclinado
80 € 65 €
Sistemas forçados AQS
telhado plano
100 € 85 €
Sistemas forçados AQS
telhado inclinado
100 € 85 €

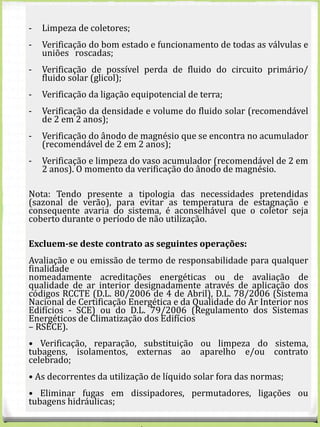

- Limpeza de coletores;
- Verificação do bom estado e funcionamento de todas as válvulas e
uniões roscadas;
- Verificação de possível perda de fluido do circuito primário/
fluido solar (glicol);
- Verificação da ligação equipotencial de terra;
- Verificação da densidade e volume do fluido solar (recomendável
de 2 em 2 anos);
- Verificação do ânodo de magnésio que se encontra no acumulador
(recomendável de 2 em 2 anos);
- Verificação e limpeza do vaso acumulador (recomendável de 2 em
2 anos). O momento da verificação do ânodo de magnésio.
Nota: Tendo presente a tipologia das necessidades pretendidas
(sazonal de verão), para evitar as temperatura de estagnação e
consequente avaria do sistema, é aconselhável que o coletor seja
coberto durante o período de não utilização.
Excluem-se deste contrato as seguintes operações:
Avaliação e ou emissão de termo de responsabilidade para qualquer
finalidade
nomeadamente acreditações energéticas ou de avaliação de
qualidade de ar interior designadamente através de aplicação dos
códigos RCCTE (D.L. 80/2006 de 4 de Abril), D.L. 78/2006 (Sistema
Nacional de Certificação Energética e da Qualidade do Ar Interior nos
Edifícios - SCE) ou do D.L. 79/2006 (Regulamento dos Sistemas
Energéticos de Climatização dos Edifícios
– RSECE).
• Verificação, reparação, substituição ou limpeza do sistema,
tubagens, isolamentos, externas ao aparelho e/ou contrato
celebrado;
• As decorrentes da utilização de líquido solar fora das normas;
• Eliminar fugas em dissipadores, permutadores, ligações ou
tubagens hidráulicas;

13. EQUIPAMENTO
CONTRATO
ANUAL
INDIVIDUAL
VALORES S/IVA
CONTRATO ANUAL DE
CONDOMÍNIO
(VALOR POR CONDÓMINO)
VALORES S/IVA
Solar
Termossifão telhado plano 80 € 65 €
Termossifão telhado
inclinado
80 € 65 €
Sistemas forçados AQS
telhado plano
100 € 85 €
Sistemas forçados AQS
telhado inclinado
100 € 85 €
• Operações a realizar pelo cliente final (manuseamento,
programação de elementos de regulação e controlo);
• Limpeza e reparação dos dispositivos exteriores ao aparelho;
• Avarias causadas por agentes externos (ex. roedores, aves, etc.).
• Reparação de avarias causadas por má utilização, intervenção de
pessoa alheia à Marca ou ao Posto de Assistência;
• Intervenção no Kit Solar, bem como dispositivos associados a tal,
como válvulas misturadoras termostáticas ou de passagem;
• Avaliação energética do sistema.
Visitas, pedidas pelo cliente final para estas operações não estão
incluídas no contracto e serão faturadas ao preço de mercado em
vigor. As operações decorrentes de nova regulação que afetem o
funcionamento do aparelho ou aparelhos cobertos pelo contrato
serão responsabilidade do cliente final.
Duração
O presente contracto de manutenção tem a duração de um ano
podendo ser renovado por iguais e sucessivos períodos mediante o
envio de uma carta, com a antecedência de 30 dias. A renovação fica
dependente do bom pagamento.

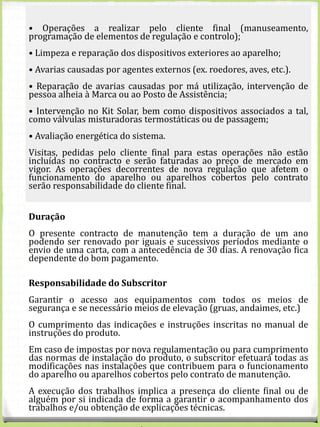

Responsabilidade do Subscritor
Garantir o acesso aos equipamentos com todos os meios de
segurança e se necessário meios de elevação (gruas, andaimes, etc.)
O cumprimento das indicações e instruções inscritas no manual de
instruções do produto.
Em caso de impostas por nova regulamentação ou para cumprimento
das normas de instalação do produto, o subscritor efetuará todas as
modificações nas instalações que contribuem para o funcionamento
do aparelho ou aparelhos cobertos pelo contrato de manutenção.
A execução dos trabalhos implica a presença do cliente final ou de
alguém por si indicada de forma a garantir o acompanhamento dos
trabalhos e/ou obtenção de explicações técnicas.

14. EQUIPAMENTO
CONTRATO
ANUAL
INDIVIDUAL
VALORES SEM
IVA
CONTRATO ANUAL DE
CONDOMÍNIO
(VALOR POR
CONDÓMINO)
VALORES SEM IVA
Solar
Termossifão telhado
plano
80 € 65 €
Termossifão telhado
inclinado
80 € 65 €
Sistemas forçados AQS
telhado plano
100 € 85 €
Sistemas forçados AQS
telhado inclinado
100 € 85 €
Assistências
O tempo de intervenção em dias úteis na época fria varia ente 24 e
48 horas.

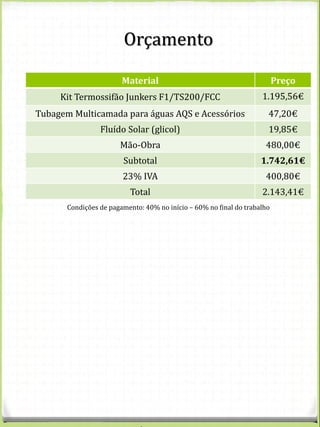

15. Orçamento
Material Preço
Kit Termossifão Junkers F1/TS200/FCC 1.195,56€
Tubagem Multicamada para águas AQS e Acessórios 47,20€
Fluído Solar (glicol) 19,85€
Mão-Obra 480,00€
Subtotal 1.742,61€
23% IVA 400,80€
Total 2.143,41€
Condições de pagamento: 40% no início – 60% no final do trabalho

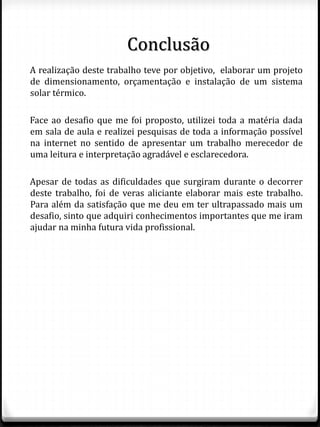

16. Conclusão
A realização deste trabalho teve por objetivo, elaborar um projeto
de dimensionamento, orçamentação e instalação de um sistema
solar térmico.
Face ao desafio que me foi proposto, utilizei toda a matéria dada
em sala de aula e realizei pesquisas de toda a informação possível
na internet no sentido de apresentar um trabalho merecedor de
uma leitura e interpretação agradável e esclarecedora.
Apesar de todas as dificuldades que surgiram durante o decorrer
deste trabalho, foi de veras aliciante elaborar mais este trabalho.
Para além da satisfação que me deu em ter ultrapassado mais um
desafio, sinto que adquiri conhecimentos importantes que me iram
ajudar na minha futura vida profissional.

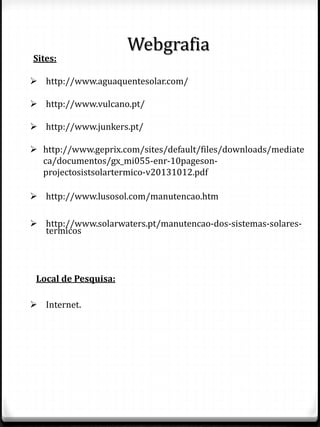

17. Webgrafia
Sites:
 http://www.aguaquentesolar.com/
 http://www.vulcano.pt/
 http://www.junkers.pt/
 http://www.geprix.com/sites/default/files/downloads/mediate
ca/documentos/gx_mi055-enr-10pageson-
projectosistsolartermico-v20131012.pdf
 http://www.lusosol.com/manutencao.htm
 http://www.solarwaters.pt/manutencao-dos-sistemas-solares-
termicos
Local de Pesquisa:
 Internet.
