Soluções energéticas
VISÃO

 SONNENKRAFT,
 líder Europeu em
 Sistemas de Energia
 Solar Térmica




                       A nossa visão: “tornar a
                       energia solar útil e rentável
                       para todos“

                       General Solar Systems
HISTÓRIA



1993                      2001                  2004            2007
Fundacão da SONNENKRAFT   Desenvolvimento       Integração no   SK Escandinávia
na Áustria                sistema               Grupo VKR       SK Portugal




   1994                             2002                  2006               2009
   SK Alemanha                      SK Itália             SK França          SK Suécia
                                                          SK Espanha         SK Reino Unido
                                                                             SK Suiça
                                                                             SK Eslovénia

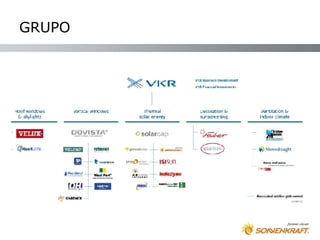

GRUPO
ENERGIEPARK ST. VEIT!
SONNENKRAFT NA EUROPA

Líder do mercado Delegações da
   DELEGAÇÕES: SONNENKRAFT
    europeu!
   Áustria      Portugal
   Alemanha     Dinamarca / Suécia
   França       Suiça
   Itália       Inglaterra
   Espanha      Eslovénia




  REPRESENTAÇÕES:
   Bélgica
   Luxemburgo




  REDE DE DISTRIBUIÇÃO:
   Rep. Checa   Croácia
   Húngria      Africa do Sul

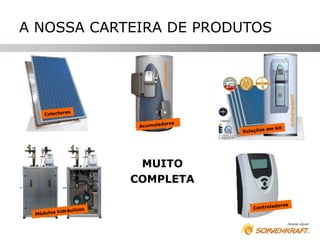

A NOSSA CARTEIRA DE PRODUTOS




             s
    Colectore

                                ores
                        Acumulad
                                                em kit
                                       Soluções




                        MUITO
                       COMPLETA

                                                    ores
                  os                       Controlad
         hidráulic
 Módulos
VANTAGENS ÚNICAS DOS NOSSOS
SISTEMAS
 Componentes pré-montados
 Sistemas de fácil montagem
 Sustentabilidade
 Constante inovação
 Garantia de qualidade
 Produtos certificados
 Sistemas anti-legionela
 Produção instantânea de AQS
 Durabilidade e alto rendimento
 Design
SOLUÇÕES SOLARES
Que pensamos quando ouvimos as
palavras „custos energéticos“?

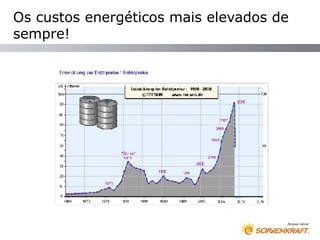

Os custos energéticos mais elevados de
sempre!
A influência das energias fósseis no ambiente

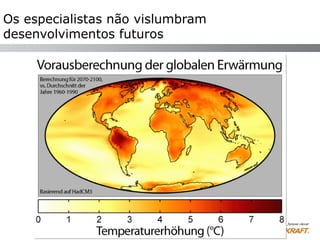

Os especialistas não vislumbram
desenvolvimentos futuros

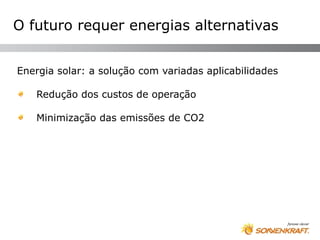

O futuro requer energias alternativas


Energia solar: a solução com variadas aplicabilidades

   Redução dos custos de operação

   Minimização das emissões de CO2

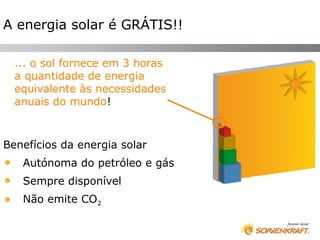

A energia solar é GRÁTIS!!

  ... o sol fornece em 3 horas
  a quantidade de energia
  equivalente às necessidades
  anuais do mundo!



Benefícios da energia solar
   Autónoma do petróleo e gás
   Sempre disponível
   Não emite CO2

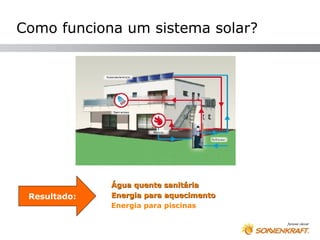

Como funciona um sistema solar?




              Água quente sanitária
 Resultado:   Energia para aquecimento
              Energia para piscinas

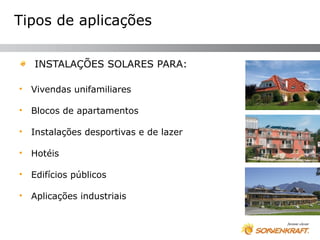

Tipos de aplicações

    INSTALAÇÕES SOLARES PARA:

•   Vivendas unifamiliares

•   Blocos de apartamentos

•   Instalações desportivas e de lazer

•   Hotéis

•   Edifícios públicos

•   Aplicações industriais
Moradias Unifamiliares

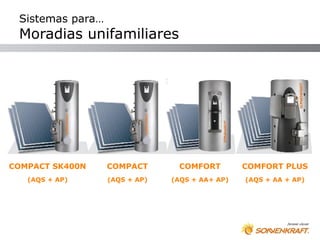

Sistemas para…
 Moradias unifamiliares




COMPACT SK400N    COMPACT       COMFORT         COMFORT PLUS
   (AQS + AP)     (AQS + AP)   (AQS + AA+ AP)   (AQS + AA + AP)

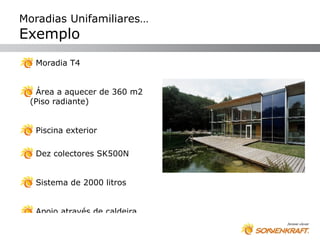

Moradias Unifamiliares…
Exemplo
  Moradia T4


  Área a aquecer de 360 m2
 (Piso radiante)


  Piscina exterior

  Dez colectores SK500N


  Sistema de 2000 litros


  Apoio através de caldeira

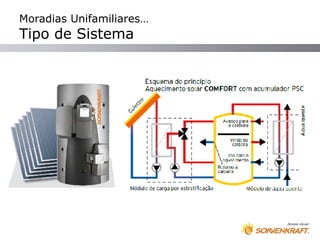

Moradias Unifamiliares…
Tipo de Sistema

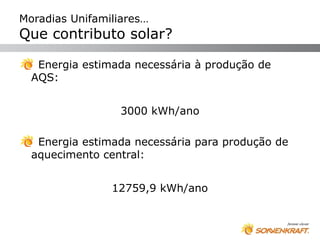

Moradias Unifamiliares…
Que contributo solar?

   Energia estimada necessária à produção de
  AQS:


                  3000 kWh/ano

   Energia estimada necessária para produção de
  aquecimento central:


                12759,9 kWh/ano

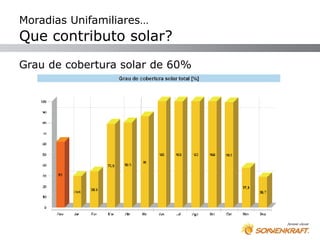

Moradias Unifamiliares…
Que contributo solar?
Grau de cobertura solar de 60%

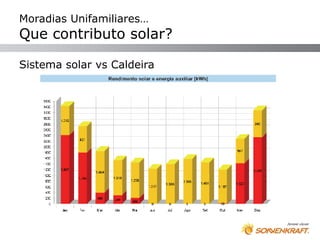

Moradias Unifamiliares…
Que contributo solar?

Sistema solar vs Caldeira

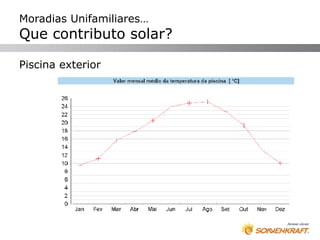

Moradias Unifamiliares…
Que contributo solar?

Piscina exterior

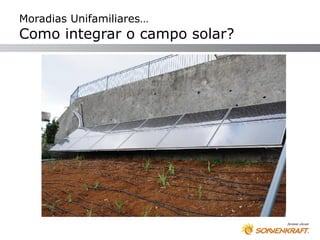

Como integrar o campo solar?

Moradias Unifamiliares

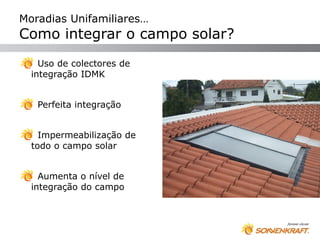

Moradias Unifamiliares…
Como integrar o campo solar?
    Uso de colectores de
  integração IDMK


   Perfeita integração


    Impermeabilização de
  todo o campo solar


    Aumenta o nível de
  integração do campo

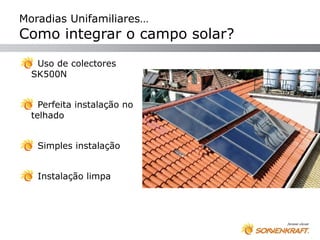

Moradias Unifamiliares…
Como integrar o campo solar?
   Uso de colectores
  SK500N


    Perfeita instalação no
  telhado


   Simples instalação


   Instalação limpa
Moradias Unifamiliares…
Como integrar o campo solar?

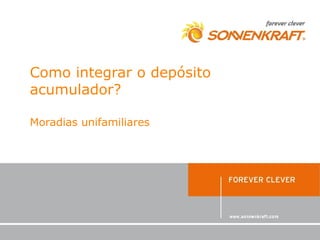

Como integrar o depósito
acumulador?

Moradias unifamiliares

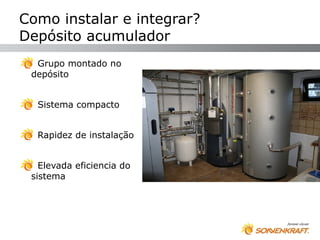

Como instalar e integrar?
Depósito acumulador
  Grupo montado no
 depósito


  Sistema compacto


  Rapidez de instalação


   Elevada eficiencia do
 sistema
Edifícios de Habitação
Edifícios de habitação…
COMFORT XL


   Micro-acumulação       Estações de transferência

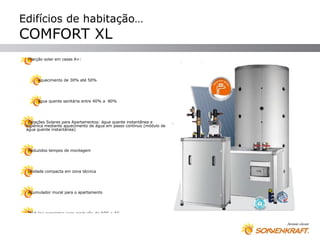

Edifícios de habitação…
COMFORT XL
 Fracção solar em casas A+:




      aquecimento de 30% até 50%




      água quente sanitária entre 40% a 80%




  Estações Solares para Apartamentos: água quente instantânea e
 higiénica mediante aquecimento de água em passo continuo (módulo de
 água quente instantânea)




 Reduzidos tempos de montagem




 Unidade compacta em zona técnica




 Acumulador mural para o apartamento




 Módulos completos para produção de AQS e AC
Edifícios de habitação…

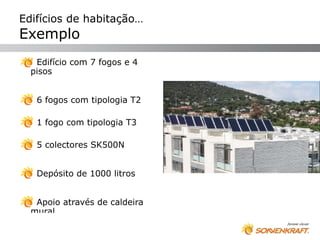

Exemplo
   Edifício com 7 fogos e 4
  pisos


   6 fogos com tipologia T2

   1 fogo com tipologia T3

   5 colectores SK500N


   Depósito de 1000 litros


   Apoio através de caldeira
  mural

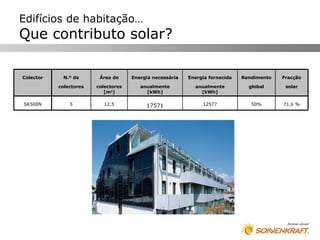

Edifícios de habitação…
Que contributo solar?

Colector    N.º de       Área de     Energia necessária   Energia fornecida   Rendimento   Fracção

           colectores   colectores      anualmente          anualmente          global      solar
                           [m2]           [kWh]               [kWh]

SK500N         5           12,5           17571                12577             50%       71,6 %

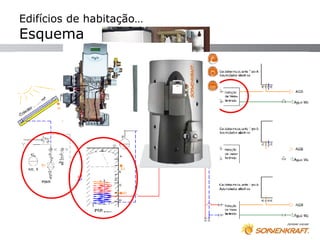

Edifícios de habitação…
Esquema
Edifícios de habitação…

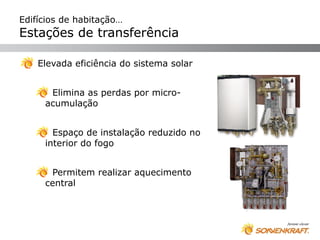

Estações de transferência

    Elevada eficiência do sistema solar


      Elimina as perdas por micro-
     acumulação


       Espaço de instalação reduzido no
     interior do fogo


      Permitem realizar aquecimento
     central
Campo Colector

Como instalar ou integrar?
Edifícios de habitação…

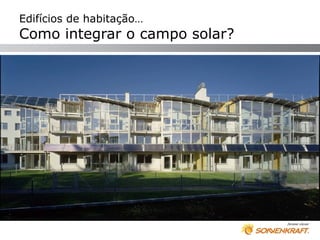

Como integrar o campo solar?

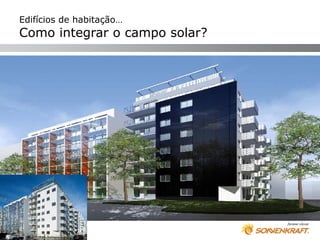

Edifícios de habitação…
Como integrar o campo solar?
Interior do fogo

Como instalar ou integrar?
Edifícios de habitação…

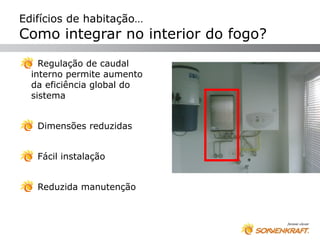

Como integrar no interior do fogo?
    Regulação de caudal
  interno permite aumento
  da eficiência global do
  sistema


   Dimensões reduzidas


   Fácil instalação


   Reduzida manutenção
Depósito acumulador

Como instalar ou integrar?

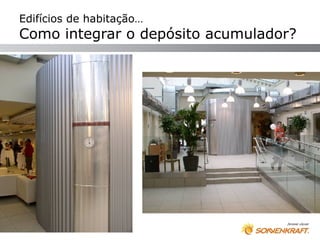

Edifícios de habitação…
Como integrar o depósito acumulador?
Hotel

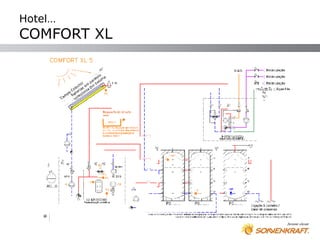

Hotel…
COMFORT XL
Hotel INATEL Albufeira…
Exemplo

       Número de quartos                      300
       Produto                       Comfort XL 15000
       Campo colector                     220 m2
       Produção do campo               145.107 kWh
       Energia entregue ao             130.383 kWh
       dep.
                        Poupança energética
       Toneladas de CO2                   20,256
       Toneladas de gás                       9,200
       € de gás anual                     10.000
       poupados
Campo Colector

Como instalar ou integrar?
Hotel INATEL Albufeira…
Como integrar o campo solar?




                          Em fase final de montagem
OBRIGADO PELA ATENÇÃO!

Joaquim Pescada - SONNENKRAFT
