Planetas visíveis a olho nu

Prof. Dr. Marcos Calil
OBSERVAÇÃO DE PLANETAS E
SATÉLITES ARTIFICIAIS

TÓPICOS
1. Introdução a esfera celeste;
2. Coordenadas altazimutais;
3. Planetas visíveis a olho nu;
4. Constelações zodiacais;
5. Movimento próprio dos planetas;
6. Demonstração do freeware Stellarium para
localização dos planetas;
7. Configurações planetárias;
8. Consequências das configurações
planetárias quando observadas da Terra;

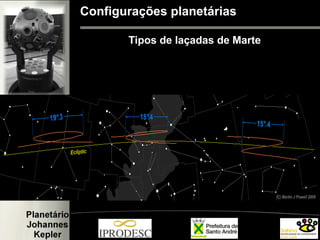

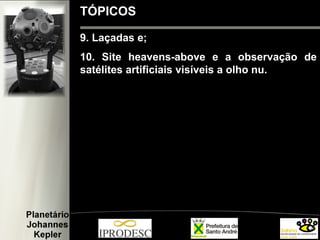

9. Laçadas e;

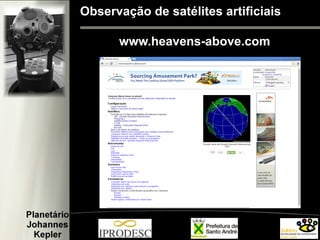

10. Site heavens-above e a observação de
satélites artificiais visíveis a olho nu.
TÓPICOS

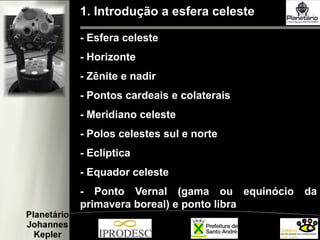

1. Introdução a esfera celeste
- Esfera celeste
- Horizonte
- Zênite e nadir
- Pontos cardeais e colaterais
- Meridiano celeste
- Polos celestes sul e norte
- Eclíptica
- Equador celeste
- Ponto Vernal (gama ou equinócio da
primavera boreal) e ponto libra

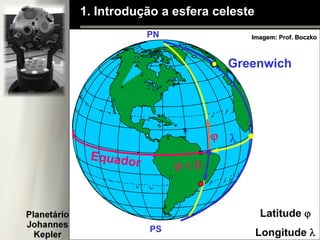

1. Introdução a esfera celeste
Latitude ϕ
Longitude λ
λ
ϕ < 0
ϕ
PN
PS
Greenwich
Imagem: Prof. Boczko

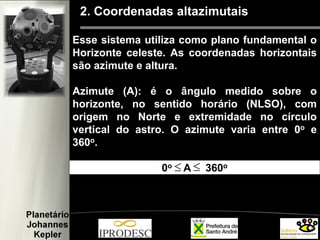

2. Coordenadas altazimutais
Esse sistema utiliza como plano fundamental o
Horizonte celeste. As coordenadas horizontais
são azimute e altura.
Azimute (A): é o ângulo medido sobre o
horizonte, no sentido horário (NLSO), com
origem no Norte e extremidade no círculo
vertical do astro. O azimute varia entre 0o e
360o.
0o A 360o≤ ≤

Sul (S)
180o
Noroeste (NW)
315o
Norte (N)
0o
Nordeste (NE)
45o
Oeste (W)
270o
Leste (E)
90o
Sudoeste (SW)
225o
Sudeste (SE)
135o

Altura (h): é o ângulo medido sobre o círculo
vertical do astro, com origem no horizonte e
extremidade no astro. A altura varia entre -90° e
+90°.
-90° h +90°≤ ≤

Planetas visíveis a olho nu

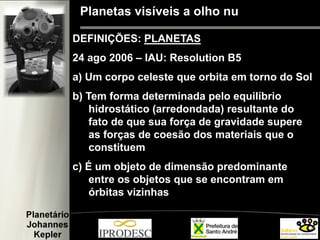

DEFINIÇÕES: PLANETAS
24 ago 2006 – IAU: Resolution B5
a) Um corpo celeste que orbita em torno do Sol
b) Tem forma determinada pelo equilíbrio
hidrostático (arredondada) resultante do
fato de que sua força de gravidade supere
as forças de coesão dos materiais que o
constituem
c) É um objeto de dimensão predominante
entre os objetos que se encontram em
órbitas vizinhas

Planetas visíveis a olho nu
Mercúrio
Vênus
Marte
Júpiter
Saturno

Constelações
CONSTELAÇÕES: são agrupamentos aparentes
de estrelas criados pela imaginação do homem.
Para os antigos, elas representavam as figuras
de semideuses, heróis de suas mitologias e
objetos de uso diário. Atualmente, há 88 delas
distribuídas por todo o céu e reconhecidas pela
União Astronômica Internacional (I.A.U.), com
limites perfeitamente determinados. Em geral,
as estrelas de uma constelação não estão
ligadas fisicamente.

Estrelas
NOMENCLATURA DE BAYER: em 1603, o
astrônomo Johannes Bayer idealizou uma
nomenclatura para as estrelas pertencentes a
uma constelação. À estrela mais brilhante da
constelação atribuiu o nome da primeira letra
do alfabeto grego (alpha); à segunda em brilho,
o nome da segunda letra (beta); à terceira,
gamma, à quarta, delta e assim
sucessivamente.

Estrelas

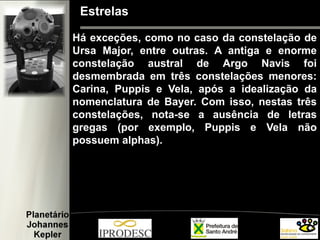

Há exceções, como no caso da constelação de
Ursa Major, entre outras. A antiga e enorme
constelação austral de Argo Navis foi
desmembrada em três constelações menores:
Carina, Puppis e Vela, após a idealização da
nomenclatura de Bayer. Com isso, nestas três
constelações, nota-se a ausência de letras
gregas (por exemplo, Puppis e Vela não
possuem alphas).

Estrelas

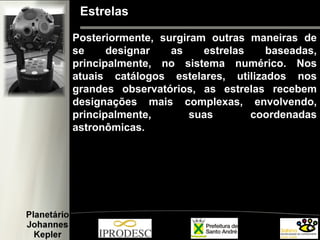

Posteriormente, surgiram outras maneiras de
se designar as estrelas baseadas,
principalmente, no sistema numérico. Nos
atuais catálogos estelares, utilizados nos
grandes observatórios, as estrelas recebem
designações mais complexas, envolvendo,
principalmente, suas coordenadas
astronômicas.

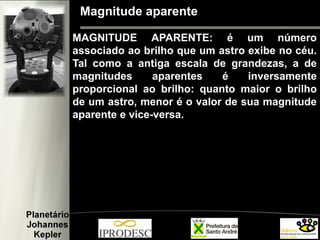

Magnitude aparente
MAGNITUDE APARENTE: é um número
associado ao brilho que um astro exibe no céu.
Tal como a antiga escala de grandezas, a de
magnitudes aparentes é inversamente
proporcional ao brilho: quanto maior o brilho
de um astro, menor é o valor de sua magnitude
aparente e vice-versa.

Zodíaco

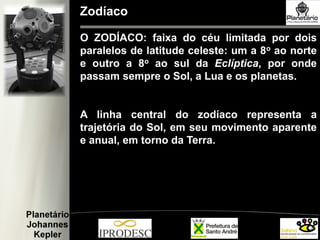

O ZODÍACO: faixa do céu limitada por dois
paralelos de latitude celeste: um a 8o ao norte
e outro a 8o ao sul da Eclíptica, por onde
passam sempre o Sol, a Lua e os planetas.
A linha central do zodíaco representa a
trajetória do Sol, em seu movimento aparente
e anual, em torno da Terra.

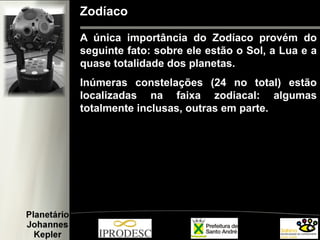

Zodíaco
A única importância do Zodíaco provém do
seguinte fato: sobre ele estão o Sol, a Lua e a
quase totalidade dos planetas.
Inúmeras constelações (24 no total) estão
localizadas na faixa zodiacal: algumas
totalmente inclusas, outras em parte.

Constelações Zodiacais
Destacam-se 13 que são atravessadas pela
Eclíptica e, portanto, pelo Sol ao longo do seu
movimento aparente e anual: Capricornus,
Aquarius, Pisces, Aries, Taurus, Gemini,
Cancer, Leo, Virgo, Libra, Scorpius,
Ophiuchus e Sagittarius

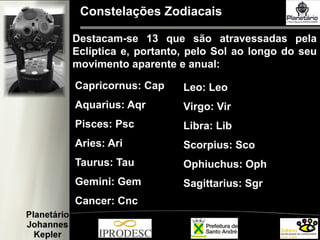

Constelações Zodiacais
Capricornus: Cap
Aquarius: Aqr
Pisces: Psc
Aries: Ari
Taurus: Tau
Gemini: Gem
Cancer: Cnc
Leo: Leo
Virgo: Vir
Libra: Lib
Scorpius: Sco
Ophiuchus: Oph
Sagittarius: Sgr
Destacam-se 13 que são atravessadas pela
Eclíptica e, portanto, pelo Sol ao longo do seu
movimento aparente e anual:

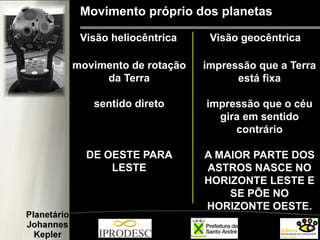

Movimento próprio dos planetas
Visão geocêntricaVisão heliocêntrica
movimento de rotação
da Terra
sentido direto
DE OESTE PARA
LESTE
impressão que a Terra
está fixa
impressão que o céu
gira em sentido
contrário
A MAIOR PARTE DOS
ASTROS NASCE NO
HORIZONTE LESTE E
SE PÕE NO
HORIZONTE OESTE.

Movimento próprio dos planetas
Quando observados da Terra:
- os planetas mais distantes, em relação a
Terra, demoram mais tempo para sair de uma
determinada constelação zodiacal.
- as estrelas parecem estarem fixas se
comparadas com os movimentos diários dos
planetas
Movimento anual dos planetas

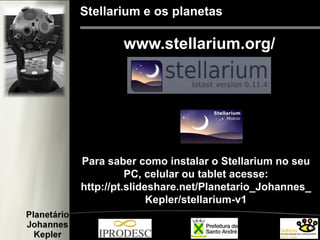

Stellarium e os planetas
www.stellarium.org/
Para saber como instalar o Stellarium no seu
PC, celular ou tablet acesse:
http://pt.slideshare.net/Planetario_Johannes_
Kepler/stellarium-v1

Stellarium e os planetas
Usando o e localizando os
planetas no céu.

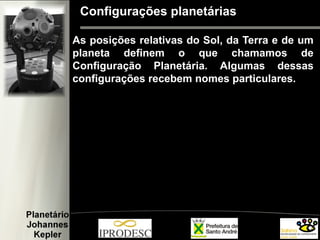

Configurações planetárias
As posições relativas do Sol, da Terra e de um
planeta definem o que chamamos de
Configuração Planetária. Algumas dessas
configurações recebem nomes particulares.

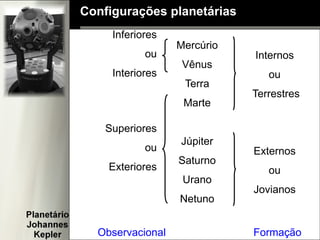

Mercúrio
Vênus
Terra
Marte
Júpiter
Saturno
Urano
Netuno
Internos
ou
Terrestres
Externos
ou
Jovianos
Inferiores
ou
Interiores
Superiores
ou
Exteriores
Observacional Formação

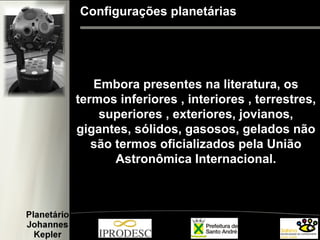

Embora presentes na literatura, os
termos inferiores , interiores , terrestres,
superiores , exteriores, jovianos,
gigantes, sólidos, gasosos, gelados não
são termos oficializados pela União
Astronômica Internacional.

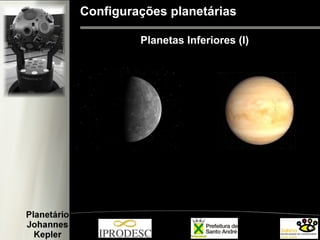

Planetas Inferiores (I)

Conjunção
Para um planeta inferior (I), quando ele estiver
sobre a reta que une o Sol (S) e a Terra (T)
dizemos que está em conjunção.

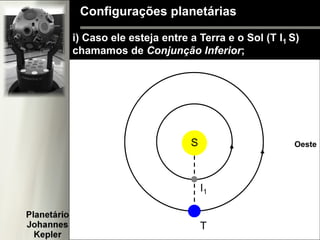

i) Caso ele esteja entre a Terra e o Sol (T I1 S)
chamamos de Conjunção Inferior;
S
T
I1
Oeste

i) Caso ele esteja entre a Terra e o Sol (T I1 S)
chamamos de Conjunção Inferior;
16 de outubro de 2014
17h40min - Mercúrio em conjunção inferior
É possível de ser observado?
Não é possível de ser observado!!!

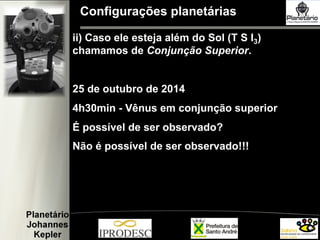

ii) Caso ele esteja além do Sol (T S I3)
chamamos de Conjunção Superior.
S
T
I3
Oeste

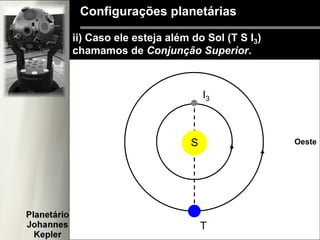

ii) Caso ele esteja além do Sol (T S I3)
chamamos de Conjunção Superior.
25 de outubro de 2014
4h30min - Vênus em conjunção superior

Elongação máxima
Conforme o planeta inferior vai se movendo em
torno do Sol, a distância angular entre o planeta
e o Sol vai se modificando quando vista da
Terra. Quando tal distância angular atinge seu
valor máximo dizemos que o planeta está em
elongação máxima.

i) Caso a elongação máxima se dê a oeste do
Sol, temos a Elongação Máxima Ocidental (I2).
Nesse caso, o planeta é visível antes do nascer
do Sol no horizonte leste.
S
T
I2
Oeste

i) Caso a elongação máxima se dê a oeste do
Sol, temos a Elongação Máxima Ocidental (I2).
Nesse caso, o planeta é visível antes do nascer

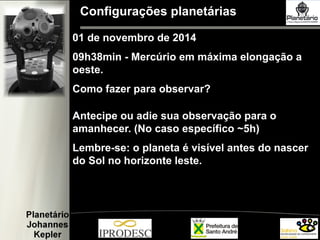

01 de novembro de 2014
09h38min - Mercúrio em máxima elongação a
oeste.

oeste.
Como fazer para observar?
Antecipe ou adie sua observação para o
amanhecer. (No caso específico ~5h)
Lembre-se: o planeta é visível antes do nascer

ii) Caso a elongação máxima se dê a leste do
Sol, temos a Elongação Máxima Oriental (I4).
Nesse caso, o planeta é visível logo após o pôr
do Sol no horizonte oeste.
OesteS
T
I4

ii) Caso a elongação máxima se dê a leste do
Sol, temos a Elongação Máxima Oriental (I4).
Nesse caso, o planeta é visível logo após o pôr
do Sol no horizonte oeste.
21 de setembro de 2014
leste.

As elongações, quando ocorrem, são
consideradas as melhores épocas de
observação de Mercúrio e Vênus à vista
desarmada. A máxima elongação de Mercúrio é
de 29º e de Vênus é de 49º.

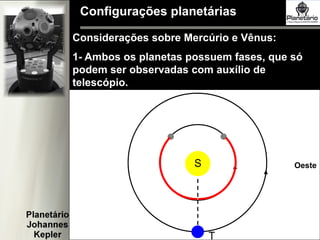

Considerações sobre Mercúrio e Vênus:
1- Ambos os planetas possuem fases, que só
podem ser observadas com auxílio de
telescópio.
Oeste
T
S

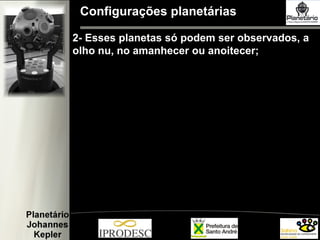

2- Esses planetas só podem ser observados, a
olho nu, no amanhecer ou anoitecer;

Planetas Superiores (E)

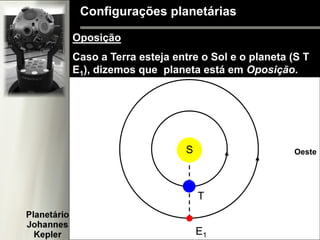

Oposição
Caso a Terra esteja entre o Sol e o planeta (S T
E1), dizemos que planeta está em Oposição.
S
T
E1
Oeste

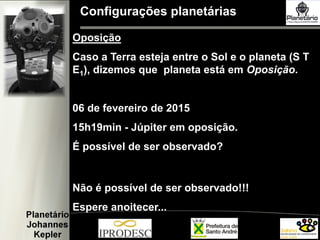

Oposição
Caso a Terra esteja entre o Sol e o planeta (S T
E1), dizemos que planeta está em Oposição.
06 de fevereiro de 2015
15h19min - Júpiter em oposição.
Espere anoitecer...

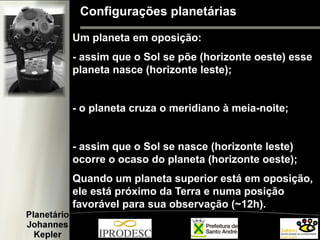

Um planeta em oposição:
- assim que o Sol se põe (horizonte oeste) esse
planeta nasce (horizonte leste);
- o planeta cruza o meridiano à meia-noite;
- assim que o Sol se nasce (horizonte leste)
ocorre o ocaso do planeta (horizonte oeste);
Quando um planeta superior está em oposição,
ele está próximo da Terra e numa posição
favorável para sua observação (~12h).

Conjunção
Caso o Sol esteja entre a Terra e o planeta (S T
E3), dizemos que planeta está em Conjunção.
S
T
E3
Oeste

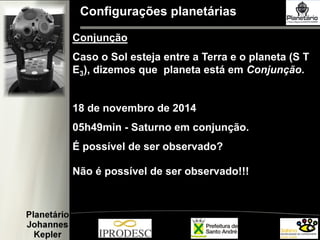

Conjunção
Caso o Sol esteja entre a Terra e o planeta (S T
E3), dizemos que planeta está em Conjunção.
05h49min - Saturno em conjunção.

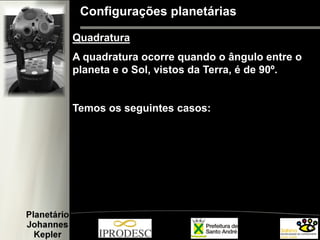

Quadratura
A quadratura ocorre quando o ângulo entre o
planeta e o Sol, vistos da Terra, é de 90º.
Temos os seguintes casos:

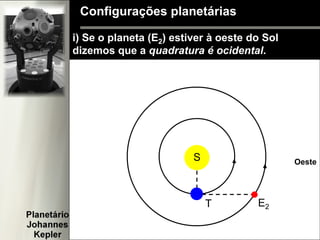

i) Se o planeta (E2) estiver à oeste do Sol
dizemos que a quadratura é ocidental.
S
T E2
Oeste

i) Se o planeta (E2) estiver à oeste do Sol
dizemos que a quadratura é ocidental.
09 de agosto de 2014
Adie sua observação.

ii) Se o planeta (E4) estiver à leste do Sol
dizemos que a quadratura é oriental.
OesteS
TE4

ii) Se o planeta (E4) estiver à leste do Sol
dizemos que a quadratura é oriental.
23 de fevereiro de 2015
Pense - Adie ou antecipe sua observação?

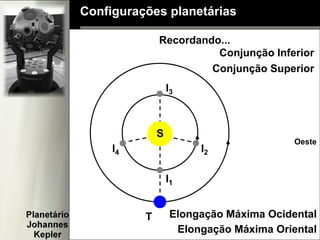

T
I1
Conjunção Inferior
I3
Conjunção Superior
I4
Elongação Máxima Oriental
Elongação Máxima Ocidental
I2
Recordando...
S
Oeste

Oposição
E1
Quadratura Oriental
E4
Conjunção
E3
Quadratura Ocidental
E2
Recordando...
S
T

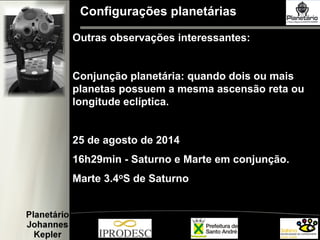

Outras observações interessantes:
Conjunção planetária: quando dois ou mais
planetas possuem a mesma ascensão reta ou
longitude eclíptica.
25 de agosto de 2014
16h29min - Saturno e Marte em conjunção.
Marte 3.4oS de Saturno

Aproximação de planetas com estrelas
brilhantes.
20 de setembro de 2014
17h13min - Mercúrio próximo de Spica.

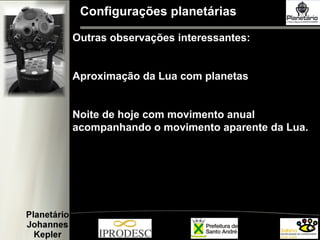

Aproximação da Lua com planetas
Noite de hoje com movimento anual
acompanhando o movimento aparente da Lua.

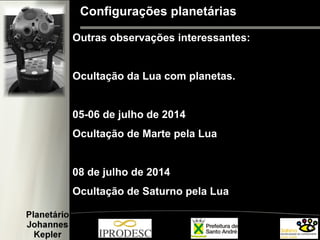

Ocultação da Lua com planetas.
05-06 de julho de 2014

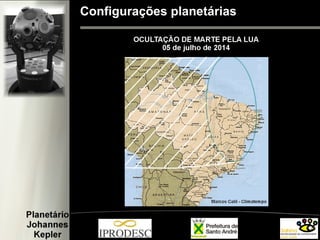

Ocultação de Marte pela Lua
08 de julho de 2014
Ocultação de Saturno pela Lua

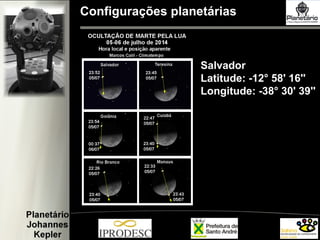

Salvador
Latitude: -12° 58' 16''
Longitude: -38° 30' 39''

Outras observações interessantes, com
telescópio:
Acompanhamento dos anéis de Saturno;
Movimento das Luas de Júpiter;
Trânsito de Vênus e Mercúrio pelo Sol.

Vamos observar a LAÇADA de Marte...
Visão geocêntrica
TIME 2009/09/01
10:00

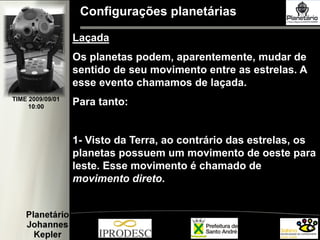

Laçada
Os planetas podem, aparentemente, mudar de
sentido de seu movimento entre as estrelas. A
esse evento chamamos de laçada.
Para tanto:
1- Visto da Terra, ao contrário das estrelas, os
planetas possuem um movimento de oeste para
leste. Esse movimento é chamado de
movimento direto.
TIME 2009/09/01
10:00

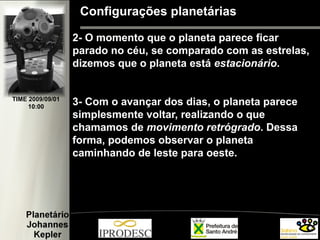

2- O momento que o planeta parece ficar
parado no céu, se comparado com as estrelas,
dizemos que o planeta está estacionário.
3- Com o avançar dos dias, o planeta parece
simplesmente voltar, realizando o que
chamamos de movimento retrógrado. Dessa
forma, podemos observar o planeta
caminhando de leste para oeste.
TIME 2009/09/01
10:00

4- Passados os dias, novamente o planeta
parece ficar parado no céu, em relação às
estrelas ao fundo. O planeta está estacionário.
5- Por fim, retorna o seu movimento direto, de
oeste para leste.
As posições correspondentes ao planeta
estacionário damos o nome de estações
- não confundir com as estações do ano! -
TIME 2009/09/01
10:00

Tipos de laçadas de Marte

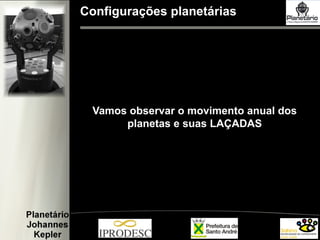

Vamos observar o movimento anual dos
planetas e suas LAÇADAS

Observação de satélites artificiais

Foto: Marcos Calil - ISS - 27/12/2007 - 19h55min

www.heavens-above.com

Para ter mais profundidade no assunto acesse:
http://pt.slideshare.net/marcoscalil/obs-
satelites-marcos-calil

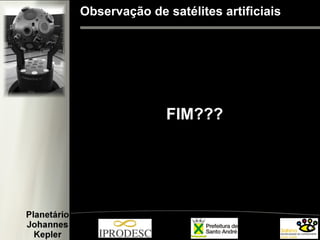

FIM???

Planetas visíveis a olho nu

Recomendados

Recomendados

Mais conteúdo relacionado

Mais procurados

Mais procurados (20)

Destaque

Destaque (20)

Semelhante a Planetas visíveis a olho nu

Semelhante a Planetas visíveis a olho nu (20)

Mais de Instituto Iprodesc

Mais de Instituto Iprodesc (20)

Último

Último (20)

Planetas visíveis a olho nu
