1. Céu Austral, Andreas Cellarius 1660
A Esfera Celeste
Marcos Pedroso

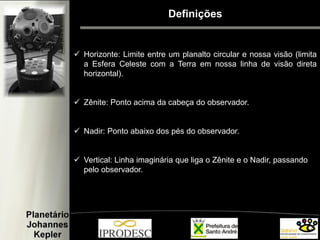

2. Definições
 Horizonte: Limite entre um planalto circular e nossa visão (limita
a Esfera Celeste com a Terra em nossa linha de visão direta
horizontal).

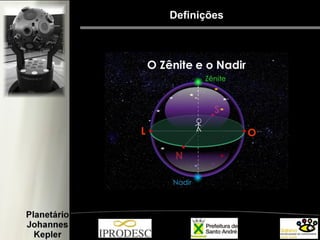

 Zênite: Ponto acima da cabeça do observador.
 Nadir: Ponto abaixo dos pés do observador.
 Vertical: Linha imaginária que liga o Zênite e o Nadir, passando
pelo observador.

3. Definições

4. Definições

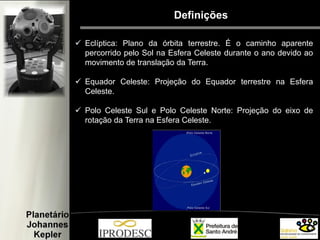

 Eclíptica: Plano da órbita terrestre. É o caminho aparente
percorrido pelo Sol na Esfera Celeste durante o ano devido ao
movimento de translação da Terra.
 Equador Celeste: Projeção do Equador terrestre na Esfera
Celeste.
 Polo Celeste Sul e Polo Celeste Norte: Projeção do eixo de
rotação da Terra na Esfera Celeste.

5. Definições

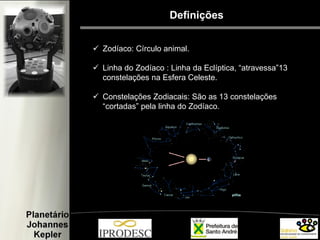

 Zodíaco: Círculo animal.
 Linha do Zodíaco : Linha da Eclíptica, “atravessa”13
constelações na Esfera Celeste.
 Constelações Zodiacais: São as 13 constelações
“cortadas” pela linha do Zodíaco.

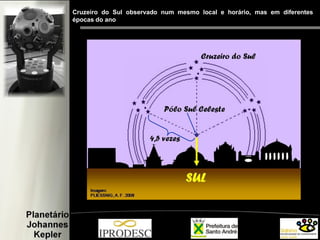

6. Cruzeiro do Sul observado num mesmo local e horário, mas em diferentes
épocas do ano

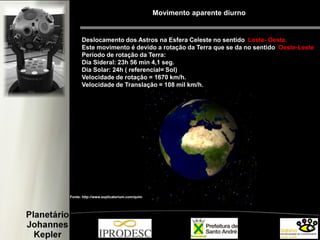

7. Movimento aparente diurno
Deslocamento dos Astros na Esfera Celeste no sentido Leste- Oeste.
Este movimento é devido a rotação da Terra que se da no sentido Oeste-Leste
Período de rotação da Terra:
Dia Sideral: 23h 56 min 4,1 seg.
Dia Solar: 24h ( referencial= Sol)
Velocidade de rotação = 1670 km/h.
Velocidade de Translação = 108 mil km/h.
Fonte: http://www.explicatorium.com/quimica/Planeta_Terra.php

8. A Precessão
HIPPARCHUS
( GRÉCIA 129 a.e.c)
Mudança da posição das estrelas em
50 segundos de arcos por ano.
Mas porque isso acontece?

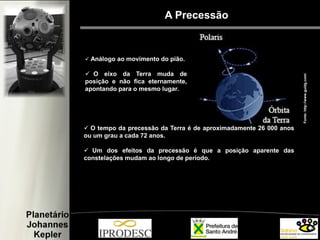

9.  Análogo ao movimento do pião.
 O eixo da Terra muda de
posição e não fica eternamente,
apontando para o mesmo lugar.
 O tempo da precessão da Terra é de aproximadamente 26 000 anos
ou um grau a cada 72 anos.
 Um dos efeitos da precessão é que a posição aparente das
constelações mudam ao longo de período.
Fonte:http://www.guidg.com/
A Precessão

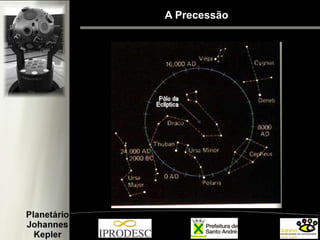

10. A Precessão

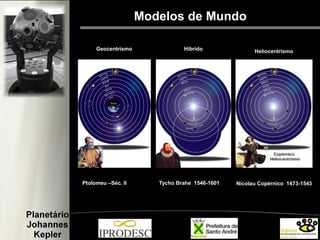

11. Modelos de Mundo
Geocentrismo
Ptolomeu –Séc. II
Hibrido
Tycho Brahe 1546-1601
Heliocentrismo
Nicolau Copérnico 1473-1543

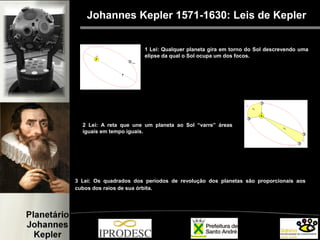

12. 3 Lei: Os quadrados dos períodos de revolução dos planetas são proporcionais aos
cubos dos raios de sua órbita.
Johannes Kepler 1571-1630: Leis de Kepler
1 Lei: Qualquer planeta gira em torno do Sol descrevendo uma
elipse da qual o Sol ocupa um dos focos.
2 Lei: A reta que une um planeta ao Sol “varre” áreas
iguais em tempo iguais.

13. Isaac Newton 1642-1727

14. Rosa dos Ventos
Planisfério de Cantino é dos mais antigos mapas da época do descobrimento
Rosa dos ventos - 1502
Rosa dos Ventos da carta náutica de Jorge Aguiar - 1492

15. Rosa dos Ventos
Rosa dos Ventos do Núcleo de Observação do Céu - 2015
Foto:MauroKanashiro
Orientação dos pontos cardeais
Origem na direção dos ventos:
Tramontana (T, Norte)
Greco (G, Nordeste)
Levante (L, Leste)
Siroco (S, Sudeste)
Ostro (O, Sul)
Libeccio (L, Sudoeste)
Ponente (P, Oeste
Maestro (M, Noroeste)
