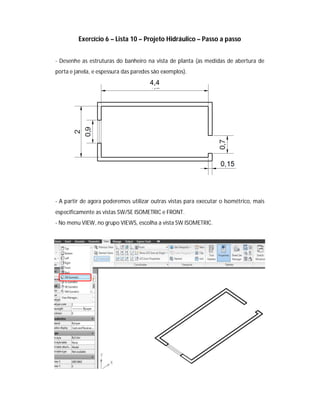

1. Exercício 6 – Lista 10 – Projeto Hidráulico – Passo a passo
- Desenhe as estruturas do banheiro na vista de planta (as medidas de abertura de
porta e janela, e espessura das paredes são exemplos).
- A partir de agora poderemos utilizar outras vistas para executar o Isométrico, mais
especificamente as vistas SW/SE ISOMETRIC e FRONT.
- No menu VIEW, no grupo VIEWS, escolha a vista SW ISOMETRIC.
4,4

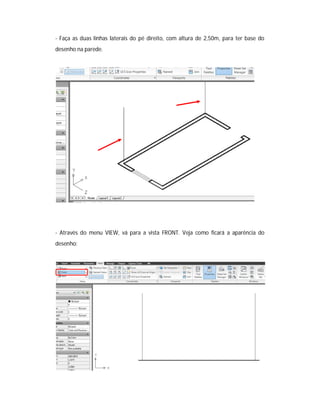

2. - Faça as duas linhas laterais do pé direito, com altura de 2,50m, para ter base do
desenho na parede.
- Através do menu VIEW, vá para a vista FRONT. Veja como ficará a aparência do
desenho:

3. - Então, faça o desenho conforme aparece na folha de exercícios utilizando os
comandos de desenho (DRAW) e modificação (MODIFY). Desenhe as junções
separadamente e copie/mova/rotacione para o desenho. A caixa d’água pode ser feita
com medidas 1,6 m de comprimento por 1,0 m de altura (sugestão).
- Mudando a vista do desenho para SW ISOMETRIC, apague ou congele as linhas de
parede que foram erguidas e a rede já se encontrará praticamente pronta, restando
apenas configurar a folha para a impressão, caso seja necessário. Não é preciso
desenhar a caixa d’água em 3D, pois será explicado em aula.
