Calculo rede de hidrantes

O documento fornece fórmulas e dados para calcular a pressão e vazão nos hidrantes mais desfavoráveis e na bomba de incêndio de uma rede, considerando o material, diâmetro e comprimento das tubulações, vazão mínima, pressão mínima e alcance do jato. É apresentado um exemplo de cálculo para uma obra com tubulação de cobre de 66mm, hidrantes de 13mm, bomba com vazão de 272lpm e pressões residuais entre 18-19mca.

Baixado 956 vezes

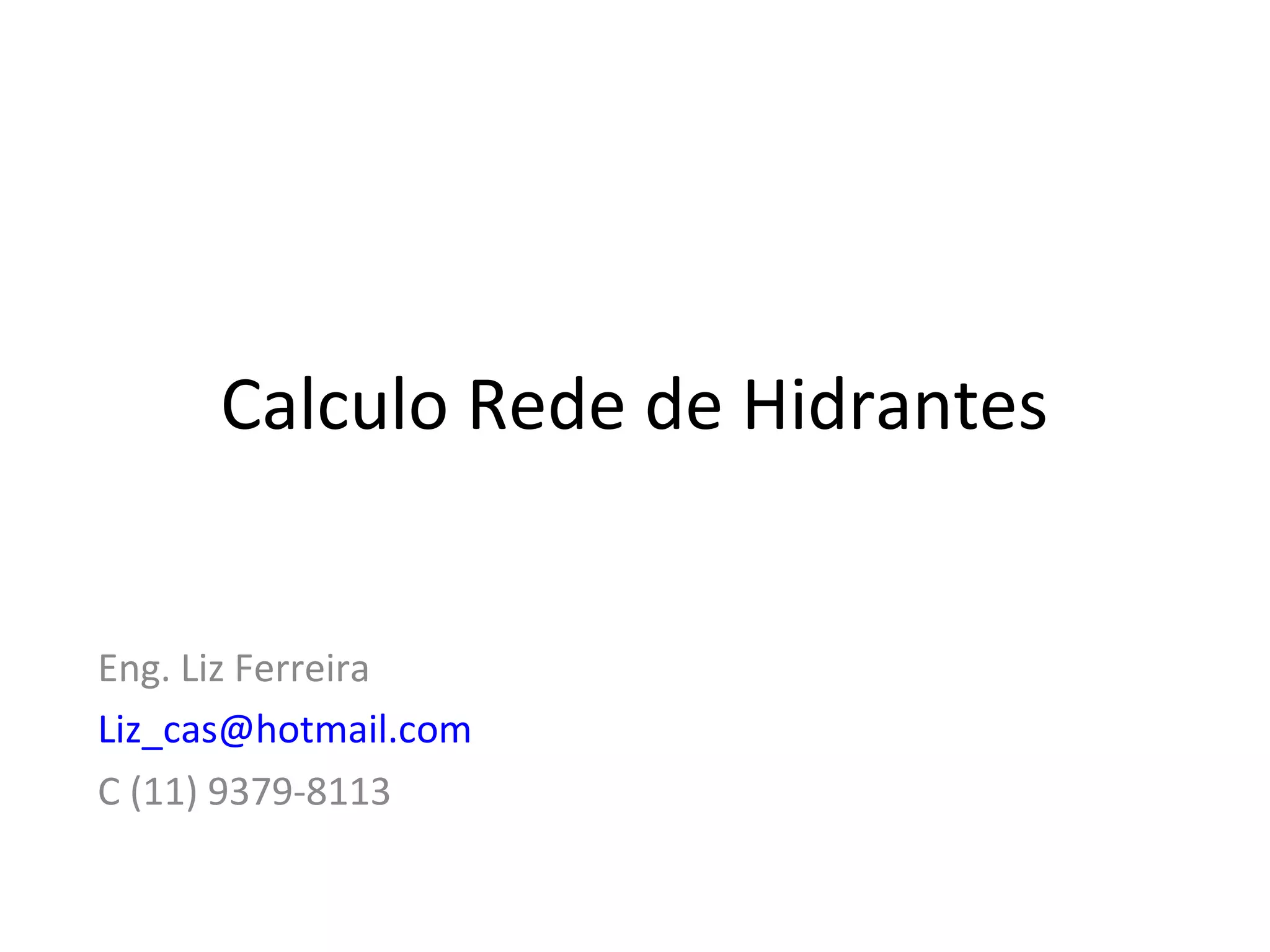

Calculo Rede de Hidrantes Eng. Liz Ferreira Liz_cas@hotmail.com C (11) 9379-8113

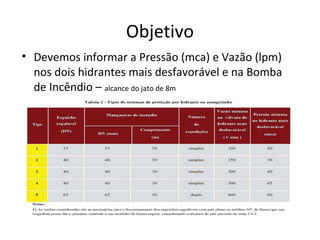

Objetivo • Devemos informar a Pressão (mca) e Vazão (lpm) nos dois hidrantes mais desfavorável e na Bomba de Incêndio – alcance do jato de 8m

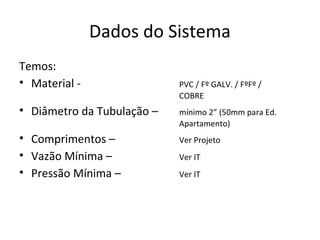

Dados do Sistema Temos: • Material - PVC / Fº GALV. / FºFº / COBRE • Diâmetro da Tubulação – mínimo 2” (50mm para Ed. Apartamento) • Comprimentos – Ver Projeto • Vazão Mínima – Ver IT • Pressão Mínima – Ver IT

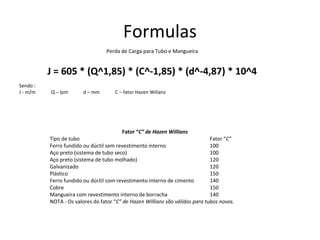

Formulas Perda de Carga para Tubo e Mangueira J = 605 * (Q^1,85) * (C^-1,85) * (d^-4,87) * 10^4 Sendo : J - m/m Q – lpm d – mm C – fator Hazen Wilians Fator “C” de Hazen Willians Tipo de tubo Fator “C” Ferro fundido ou dúctil sem revestimento interno 100 Aço preto (sistema de tubo seco) 100 Aço preto (sistema de tubo molhado) 120 Galvanizado 120 Plástico 150 Ferro fundido ou dúctil com revestimento interno de cimento 140 Cobre 150 Mangueira com revestimento interno de borracha 140 NOTA - Os valores do fator “C” de Hazen Willians são válidos para tubos novos.

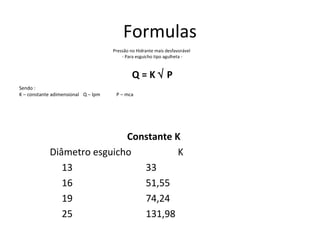

Formulas Pressão no Hidrante mais desfavorável - Para esguicho tipo agulheta - Q=K√ P Sendo : K – constante adimensional Q – lpm P – mca Constante K Diâmetro esguicho K 13 33 16 51,55 19 74,24 25 131,98

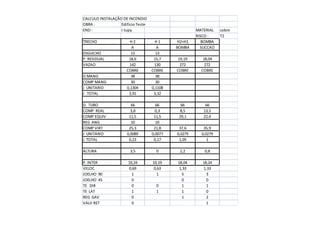

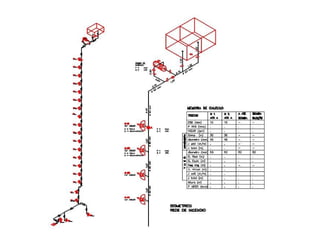

CALCULO INSTALAÇÃO DE INCENDIO OBRA : Edificio Teste END : r tupy MATERIAL cobre RISCO : T2 TRECHO H2 H1 H2+H1 BOMBA A A BOMBA SUCCAO ESGUICHO 13 13 P. RESIDUAL 18,6 15,7 19,19 18,04 VAZAO 142 130 272 272 COBRE COBRE COBRE COBRE D.MANG 38 38 COMP MANG 30 30 J UNITARIO 0,1304 0,1108 J TOTAL 3,91 3,32 D. TUBO 66 66 66 66 COMP REAL 3,8 0,3 8,5 13,5 COMP EQUIV 11,5 11,5 29,1 22,4 REG ANG 10 10 COMP VIRT 25,3 21,8 37,6 35,9 J UNITARIO 0,0089 0,0077 0,0279 0,0279 J TOTAL 0,23 0,17 1,05 1 ALTURA 3,5 0 2,2 0,8 P. INTER 19,24 19,19 18,04 18,24 VELOC 0,69 0,63 1,33 1,33 JOELHO 90 1 1 5 3 JOELHO 45 0 0 0 TE DIR 0 0 1 1 TE LAT 1 1 1 0 REG GAV 0 1 2 VALV RET 0 1
