![Raspberry PI e seu Hardware
Modelo A Modelo B
Preço
esperado:[1]
US$25 US$35[2]
SoC:[1] Broadcom BCM2835 (CPU, GPU, DSP, e SDRAM)[3]
CPU: 700 MHz ARM1176JZF-S core (ARM11 family)[3]
GPU: Broadcom VideoCore IV,[4] OpenGL ES 2.0,
1080p30 decodificador h.264/MPEG-4 AVC[3]
Memória
(SDRAM):
512 MB (compartilhada com GPU)
Portas USB
2.0:[5]
1 2 (via hub USB integrado)[6]
Saídas de
vídeo:[1]
RCA Composto (PAL & NTSC), HDMI (rev 1.3 &
1.4)[7], Painéis LCD via DSI[8][9]
14 resoluções HDMI de 640×350 à 1920×1200 mais
diversos padrões PAL e NTSC.[10]
Saídas de
áudio:[1]
Conector de 3.5 mm, HDMI
Modelo A Modelo B
Saídas de
áudio:[1]
Conector de 3.5 mm, HDMI
Armazename
nto
onboard:[5]
SD / MMC / slot para cartão SDIO
Rede
onboard:[1][5]
Nenhuma 10/100 Ethernet (RJ45)[6]
Periféricos de
baixo nível:
8 × GPIO, UART, I²C, SPI com dois seletores de chip,
+3.3 V, +5 V, terra[4][11]
Power
ratings:
500 mA (2.5 W)[1] 700 mA (3.5 W)
Fonte de
energia:[1]
5 volt via MicroUSB ou header GPIO
Tamanho: 85,60 mm × 53,98 mm[12]
Sistemas
Operacionais
Debian GNU/Linux, Fedora, Arch Linux, Raspbian[13],
RISC OS[14]](https://image.slidesharecdn.com/internetdascoisas-150921175318-lva1-app6891/85/Internet-das-coisas-13-320.jpg)
Carregado porRogerio Alencar Filho
Internet das coisas
A Internet das Coisas (IoT) é uma revolução tecnológica que permite a conexão e interação de objetos usando tecnologias como RFID e sensores sem fio. Dispositivos como o Raspberry Pi e o Intel Edison exemplificam essa inovação, com aplicações que vão desde a indústria até a saúde e segurança pessoal. A crescente demanda por conectividade exigirá novos protocolos e um aumento significativo no tráfego de dados na internet nos próximos anos.
Mais conteúdo relacionado
![[Wica 2015] o que é internet das coisas](https://cdn.slidesharecdn.com/ss_thumbnails/wica2015oqueinternetdascoisas-150513174118-lva1-app6892-thumbnail.jpg?width=640&height=640&fit=bounds)
Internet das coisas
- 2. Internet das Coisas Internetof Things (IoT)
- 3. Nome: Rogerio AlencarFilho Empresa: SA Tecnologia Sistemas de Automação hobby: Analista de Sistemas (web/mobile), Desenvolvedor de software/hardware facebook: https://facebook.com/rogerioalencar twitter: https://twitter.com/rogerin github: https://github.com/rogerin youtube: https://youtube.com/user/rogerim

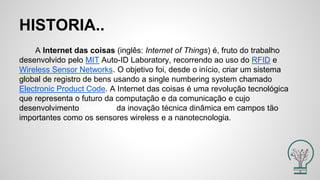

- 5. HISTORIA.. A Internet dascoisas (inglês: Internet of Things) é, fruto do trabalho desenvolvido pelo MIT Auto-ID Laboratory, recorrendo ao uso do RFID e Wireless Sensor Networks. O objetivo foi, desde o início, criar um sistema global de registro de bens usando a single numbering system chamado Electronic Product Code. A Internet das coisas é uma revolução tecnológica que representa o futuro da computação e da comunicação e cujo desenvolvimento depende da inovação técnica dinâmica em campos tão importantes como os sensores wireless e a nanotecnologia.

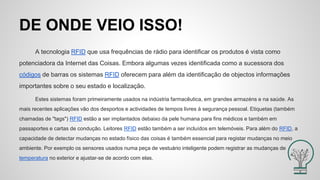

- 6. DE ONDE VEIOISSO! A tecnologia RFID que usa frequências de rádio para identificar os produtos é vista como potenciadora da Internet das Coisas. Embora algumas vezes identificada como a sucessora dos códigos de barras os sistemas RFID oferecem para além da identificação de objectos informações importantes sobre o seu estado e localização. Estes sistemas foram primeiramente usados na indústria farmacêutica, em grandes armazéns e na saúde. As mais recentes aplicações vão dos desportos e actividades de tempos livres à segurança pessoal. Etiquetas (também chamadas de "tags") RFID estão a ser implantados debaixo da pele humana para fins médicos e também em passaportes e cartas de condução. Leitores RFID estão também a ser incluídos em telemóveis. Para além do RFID, a capacidade de detectar mudanças no estado físico das coisas é também essencial para registar mudanças no meio ambiente. Por exemplo os sensores usados numa peça de vestuário inteligente podem registrar as mudanças de temperatura no exterior e ajustar-se de acordo com elas.

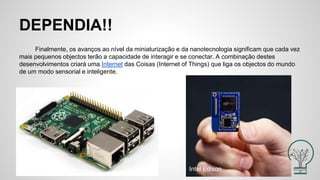

- 8. DEPENDIA!! Finalmente, os avançosao nível da miniaturização e da nanotecnologia significam que cada vez mais pequenos objectos terão a capacidade de interagir e se conectar. A combinação destes desenvolvimentos criará uma Internet das Coisas (Internet of Things) que liga os objectos do mundo de um modo sensorial e inteligente. Raspberry PI B+ Intel Edison

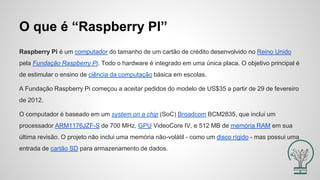

- 9. O que é“Raspberry PI” Raspberry Pi é um computador do tamanho de um cartão de crédito desenvolvido no Reino Unido pela Fundação Raspberry Pi. Todo o hardware é integrado em uma única placa. O objetivo principal é de estimular o ensino de ciência da computação básica em escolas. A Fundação Raspberry Pi começou a aceitar pedidos do modelo de US$35 a partir de 29 de fevereiro de 2012. O computador é baseado em um system on a chip (SoC) Broadcom BCM2835, que inclui um processador ARM1176JZF-S de 700 MHz, GPU VideoCore IV, e 512 MB de memória RAM em sua última revisão. O projeto não inclui uma memória não-volátil - como um disco rígido - mas possui uma entrada de cartão SD para armazenamento de dados.
- 11. O que é“Raspberry PI”

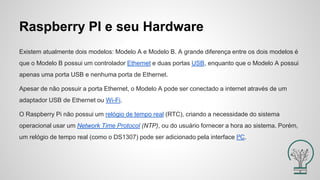

- 12. Raspberry PI eseu Hardware Existem atualmente dois modelos: Modelo A e Modelo B. A grande diferença entre os dois modelos é que o Modelo B possui um controlador Ethernet e duas portas USB, enquanto que o Modelo A possui apenas uma porta USB e nenhuma porta de Ethernet. Apesar de não possuir a porta Ethernet, o Modelo A pode ser conectado a internet através de um adaptador USB de Ethernet ou Wi-Fi. O Raspberry Pi não possui um relógio de tempo real (RTC), criando a necessidade do sistema operacional usar um Network Time Protocol (NTP), ou do usuário fornecer a hora ao sistema. Porém, um relógio de tempo real (como o DS1307) pode ser adicionado pela interface I²C.

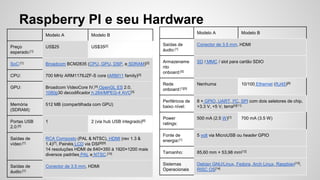

- 13. Raspberry PI eseu Hardware Modelo A Modelo B Preço esperado:[1] US$25 US$35[2] SoC:[1] Broadcom BCM2835 (CPU, GPU, DSP, e SDRAM)[3] CPU: 700 MHz ARM1176JZF-S core (ARM11 family)[3] GPU: Broadcom VideoCore IV,[4] OpenGL ES 2.0, 1080p30 decodificador h.264/MPEG-4 AVC[3] Memória (SDRAM): 512 MB (compartilhada com GPU) Portas USB 2.0:[5] 1 2 (via hub USB integrado)[6] Saídas de vídeo:[1] RCA Composto (PAL & NTSC), HDMI (rev 1.3 & 1.4)[7], Painéis LCD via DSI[8][9] 14 resoluções HDMI de 640×350 à 1920×1200 mais diversos padrões PAL e NTSC.[10] Saídas de áudio:[1] Conector de 3.5 mm, HDMI Modelo A Modelo B Saídas de áudio:[1] Conector de 3.5 mm, HDMI Armazename nto onboard:[5] SD / MMC / slot para cartão SDIO Rede onboard:[1][5] Nenhuma 10/100 Ethernet (RJ45)[6] Periféricos de baixo nível: 8 × GPIO, UART, I²C, SPI com dois seletores de chip, +3.3 V, +5 V, terra[4][11] Power ratings: 500 mA (2.5 W)[1] 700 mA (3.5 W) Fonte de energia:[1] 5 volt via MicroUSB ou header GPIO Tamanho: 85,60 mm × 53,98 mm[12] Sistemas Operacionais Debian GNU/Linux, Fedora, Arch Linux, Raspbian[13], RISC OS[14]
- 14.

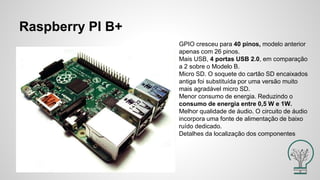

- 15. Raspberry PI B+ GPIOcresceu para 40 pinos, modelo anterior apenas com 26 pinos. Mais USB, 4 portas USB 2.0, em comparação a 2 sobre o Modelo B. Micro SD. O soquete do cartão SD encaixados antiga foi substituída por uma versão muito mais agradável micro SD. Menor consumo de energia. Reduzindo o consumo de energia entre 0,5 W e 1W. Melhor qualidade de áudio. O circuito de áudio incorpora uma fonte de alimentação de baixo ruído dedicado. Detalhes da localização dos componentes
- 17. O que fazercom o Raspberry PI?

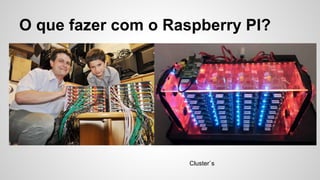

- 18. O que fazercom o Raspberry PI? Cluster`s
- 19. O que fazercom o Raspberry PI? Marketing
- 20. O que fazercom o Raspberry PI? PiPhone
- 21. O que fazercom o Raspberry PI? Espaço

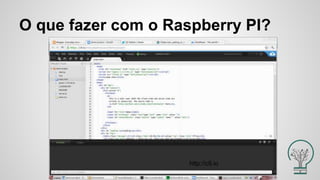

- 22. O que fazercom o Raspberry PI? http://c9.io

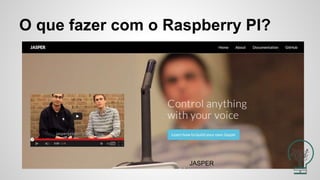

- 23. O que fazercom o Raspberry PI? JASPER
- 24. O que fazercom o Raspberry PI? Central de jogos

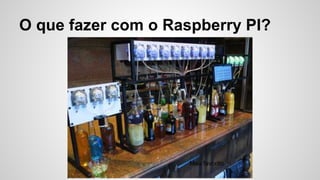

- 25. O que fazercom o Raspberry PI? Meu favorito
- 26.
- 27.
- 28.

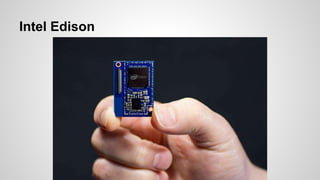

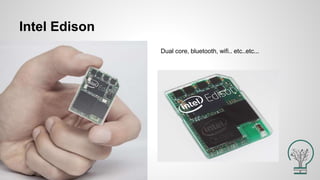

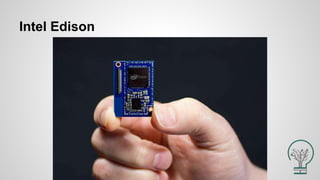

- 30. Intel Edison Dual core,bluetooth, wifi.. etc..etc...
- 31.
- 32. O Edison custaUS$ 50, apresenta 1 GB LPDDR3 de memória RAM, voltagem de 3,3 V até 4,5 V, processador Quark SOC (2 núcleos com clock de 400 MHz) , duas bandas de frequência (2,4 GHz e 5 GHz), Wifi e Bluetooth integrado, memória interna flash de 4 GB eMMC e sistema operacional Yocto Linux versão 1.6. Ele também dispõe de duas entradas USB, suporte a outros cartões SD e uma entrada de 70 pinos GPIO, Transistores de 22nm (2,2 × 10 centimetros). Intel Edison -6

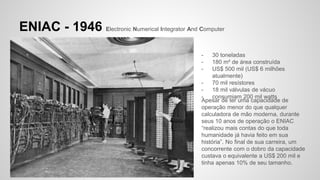

- 33. ENIAC - 1946Electronic Numerical Integrator And Computer - 30 toneladas - 180 m² de área construída - US$ 500 mil (US$ 6 milhões atualmente) - 70 mil resístores - 18 mil válvulas de vácuo - consumiam 200 mil watts Apesar de ter uma capacidade de operação menor do que qualquer calculadora de mão moderna, durante seus 10 anos de operação o ENIAC “realizou mais contas do que toda humanidade já havia feito em sua história”. No final de sua carreira, um concorrente com o dobro da capacidade custava o equivalente a US$ 200 mil e tinha apenas 10% de seu tamanho.
- 35.
- 36. Intel Edison O quefazer com o Intel Edison?
- 38.
- 40.

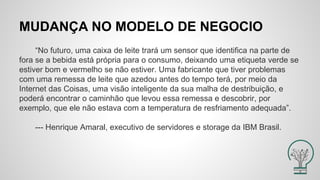

- 42. MUDANÇA NO MODELODE NEGOCIO “No futuro, uma caixa de leite trará um sensor que identifica na parte de fora se a bebida está própria para o consumo, deixando uma etiqueta verde se estiver bom e vermelho se não estiver. Uma fabricante que tiver problemas com uma remessa de leite que azedou antes do tempo terá, por meio da Internet das Coisas, uma visão inteligente da sua malha de destribuição, e poderá encontrar o caminhão que levou essa remessa e descobrir, por exemplo, que ele não estava com a temperatura de resfriamento adequada”. --- Henrique Amaral, executivo de servidores e storage da IBM Brasil.

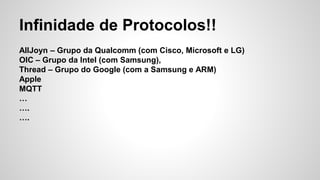

- 43. Infinidade de Protocolos!! AllJoyn– Grupo da Qualcomm (com Cisco, Microsoft e LG) OIC – Grupo da Intel (com Samsung), Thread – Grupo do Google (com a Samsung e ARM) Apple MQTT … …. ….

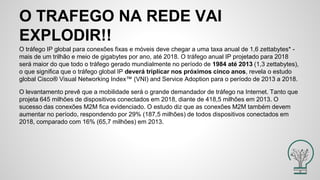

- 44. O TRAFEGO NAREDE VAI EXPLODIR!! O tráfego IP global para conexões fixas e móveis deve chegar a uma taxa anual de 1,6 zettabytes* - mais de um trilhão e meio de gigabytes por ano, até 2018. O tráfego anual IP projetado para 2018 será maior do que todo o tráfego gerado mundialmente no período de 1984 até 2013 (1,3 zettabytes), o que significa que o tráfego global IP deverá triplicar nos próximos cinco anos, revela o estudo global Cisco® Visual Networking Index™ (VNI) and Service Adoption para o período de 2013 a 2018. O levantamento prevê que a mobilidade será o grande demandador de tráfego na Internet. Tanto que projeta 645 milhões de dispositivos conectados em 2018, diante de 418,5 milhões em 2013. O sucesso das conexões M2M fica evidenciado. O estudo diz que as conexões M2M também devem aumentar no período, respondendo por 29% (187,5 milhões) de todos dispositivos conectados em 2018, comparado com 16% (65,7 milhões) em 2013.
- 45. IPv4 e ”Internetdas Coisas”? IPv4: (4x109) 4.000.000.000 de endereços IP cerca de 4 bilhões de IPs.

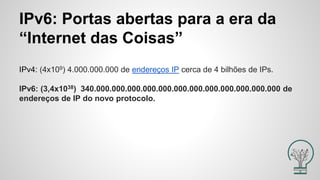

- 46. IPv6: Portas abertaspara a era da “Internet das Coisas” IPv4: (4x109) 4.000.000.000 de endereços IP cerca de 4 bilhões de IPs. IPv6: (3,4x1038) 340.000.000.000.000.000.000.000.000.000.000.000.000 de endereços de IP do novo protocolo.

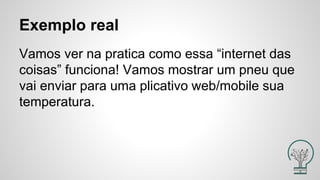

- 47. Vamos ver napratica como essa “internet das coisas” funciona! Vamos mostrar um pneu que vai enviar para uma plicativo web/mobile sua temperatura. Exemplo real
- 48. Servidor - Temperatura - Informações Diversas -Ações - Confirmação - Alertas
- 49.

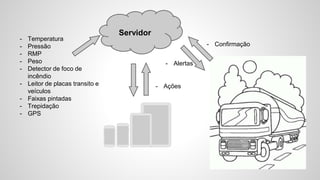

- 50. Servidor - Temperatura - Pressão -RMP - Peso - Detector de foco de incêndio - Leitor de placas transito e veículos - Faixas pintadas - Trepidação - GPS - Ações - Confirmação - Alertas
