1. Observação de Satélites Artificiais
Marcos Calil
www.climatempo.com.br > Astronomia
momentoastronomico@climatempo.com.br

2. ENCONTRO REGIONAL DE
ENSINO DE ASTRONOMIA
SATÉLITES ARTIFICIAIS
Marcos Calil
Outubro 2010 Marcos Calil

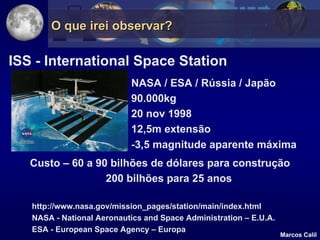

3. O que irei observar?
ISS - International Space Station
NASA / ESA / Rússia / Japão
90.000kg
20 nov 1998
12,5m extensão
-3,5 magnitude aparente máxima
Custo – 60 a 90 bilhões de dólares para construção
200 bilhões para 25 anos
http://www.nasa.gov/mission_pages/station/main/index.html
NASA - National Aeronautics and Space Administration – E.U.A.
ESA - European Space Agency – Europa
Marcos Calil

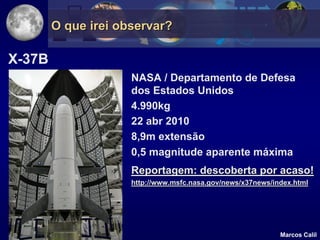

4. O que irei observar?
X-37B
NASA / Departamento de Defesa
dos Estados Unidos
4.990kg
22 abr 2010
8,9m extensão
0,5 magnitude aparente máxima
Reportagem: descoberta por acaso!
http://www.msfc.nasa.gov/news/x37news/index.html
Marcos Calil

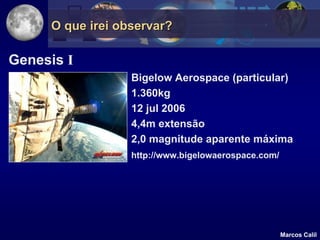

5. O que irei observar?
Genesis I
Bigelow Aerospace (particular)
1.360kg
12 jul 2006
4,4m extensão
2,0 magnitude aparente máxima
http://www.bigelowaerospace.com/
Marcos Calil

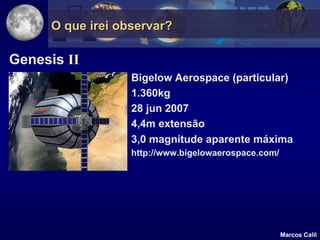

6. O que irei observar?
Genesis II
Bigelow Aerospace (particular)
1.360kg
28 jun 2007
4,4m extensão
3,0 magnitude aparente máxima
http://www.bigelowaerospace.com/
Marcos Calil

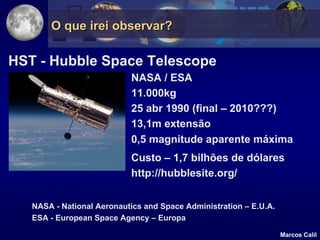

7. O que irei observar?
HST - Hubble Space Telescope
NASA / ESA
11.000kg
25 abr 1990 (final – 2010???)
13,1m extensão
0,5 magnitude aparente máxima
Custo – 1,7 bilhões de dólares
http://hubblesite.org/
NASA - National Aeronautics and Space Administration – E.U.A.
ESA - European Space Agency – Europa
Marcos Calil

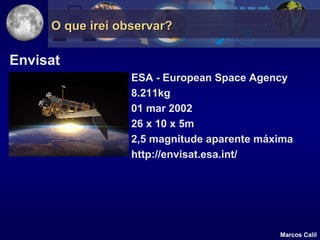

8. O que irei observar?
Envisat
ESA - European Space Agency
8.211kg
01 mar 2002
26 x 10 x 5m
2,5 magnitude aparente máxima
http://envisat.esa.int/
Marcos Calil

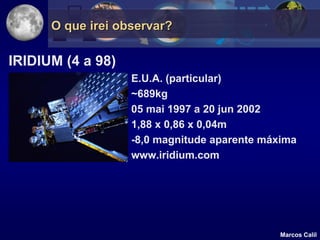

9. O que irei observar?
IRIDIUM (4 a 98)
E.U.A. (particular)
~689kg
05 mai 1997 a 20 jun 2002
1,88 x 0,86 x 0,04m
-8,0 magnitude aparente máxima
www.iridium.com
Marcos Calil

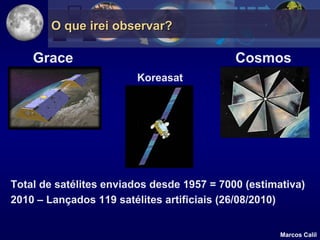

10. O que irei observar?
Grace Cosmos
Koreasat
Total de satélites enviados desde 1957 = 7000 (estimativa)
2010 – Lançados 119 satélites artificiais (26/08/2010)
Marcos Calil

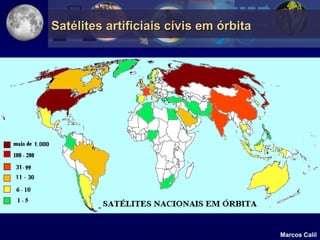

11. Satélites artificiais cívis em órbita
Marcos Calil

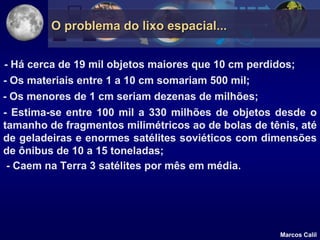

12. O problema do lixo espacial...
- Há cerca de 19 mil objetos maiores que 10 cm perdidos;
- Os materiais entre 1 a 10 cm somariam 500 mil;
- Os menores de 1 cm seriam dezenas de milhões;
- Estima-se entre 100 mil a 330 milhões de objetos desde o
tamanho de fragmentos milimétricos ao de bolas de tênis, até
de geladeiras e enormes satélites soviéticos com dimensões
de ônibus de 10 a 15 toneladas;
- Caem na Terra 3 satélites por mês em média.
Marcos Calil

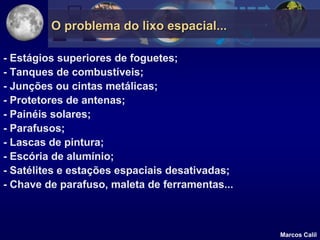

13. O problema do lixo espacial...
- Estágios superiores de foguetes;
- Tanques de combustíveis;
- Junções ou cintas metálicas;
- Protetores de antenas;
- Painéis solares;
- Parafusos;
- Lascas de pintura;
- Escória de alumínio;
- Satélites e estações espaciais desativadas;
- Chave de parafuso, maleta de ferramentas...
Marcos Calil

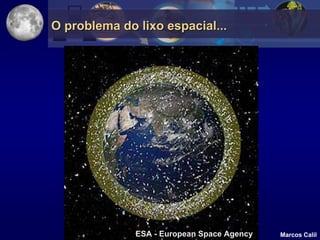

14. O problema do lixo espacial...
ESA - European Space Agency Marcos Calil

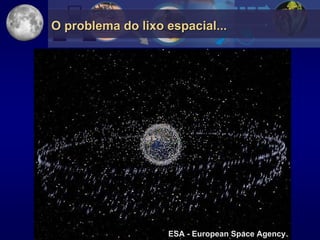

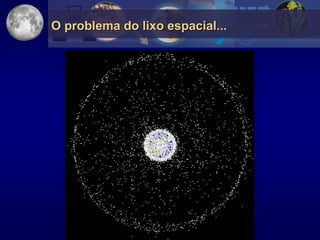

15. O problema do lixo espacial...
ESA - European Space Agency

16. O problema do lixo espacial...

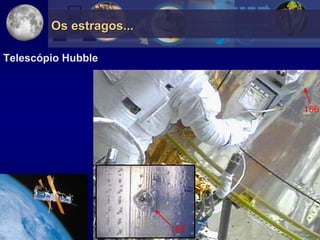

17. Os estragos...
Telescópio Hubble

18. Os estragos...
Painel solar do Telescópio Hubble

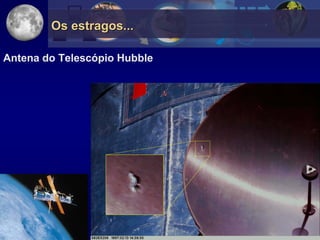

19. Os estragos...
Antena do Telescópio Hubble

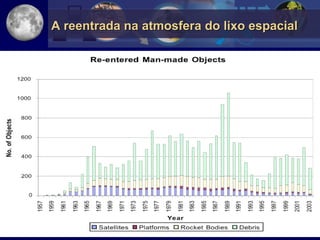

20. A reentrada na atmosfera do lixo espacial

21. A reentrada na atmosfera do lixo espacial

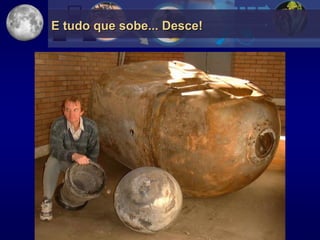

22. E tudo que sobe... Desce!

23. E tudo que sobe... Desce!

24. E tudo que sobe... Desce!

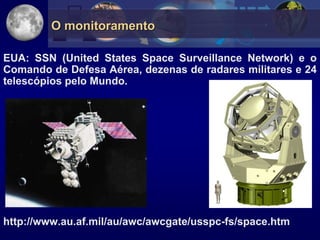

25. O monitoramento
EUA: SSN (United States Space Surveillance Network) e o
Comando de Defesa Aérea, dezenas de radares militares e 24
telescópios pelo Mundo.
http://www.au.af.mil/au/awc/awcgate/usspc-fs/space.htm

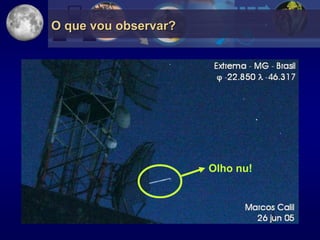

26. O que vou observar?
Olho nu!

27. O que vou observar?

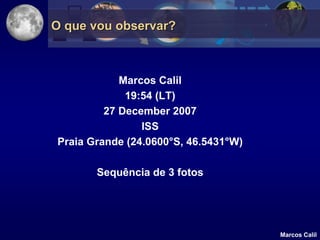

28. O que vou observar?
Marcos Calil
19:54 (LT)
27 December 2007
ISS
Praia Grande (24.0600°S, 46.5431°W)
Sequência de 3 fotos
Marcos Calil

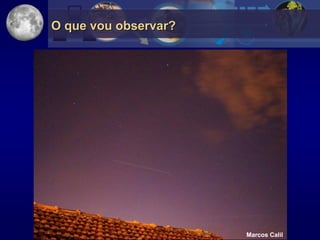

29. O que vou observar?
Marcos Calil

30. O que vou observar?
Marcos Calil

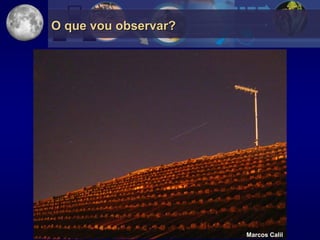

31. O que vou observar?
Marcos Calil

32. O que vou observar?
Marcos Calil
19:23 (LT)
11 June 2007 Marcos Calil
Cosmos 2219 Rocket
São Paulo ( 23.6517°S, 46.6869°W)

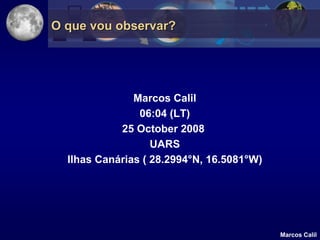

33. O que vou observar?
Marcos Calil
06:04 (LT)
25 October 2008
UARS
Ilhas Canárias ( 28.2994°N, 16.5081°W)
Marcos Calil

34. O que vou observar?
Marcos Calil

35. O que vou observar?
ISS e Atlantis - 2010 - Madrid
Marcos Calil

36. E como observar?
Marcos Calil

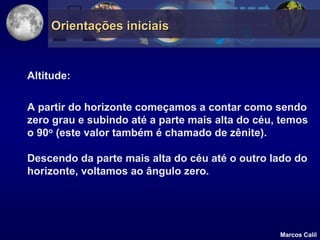

37. Orientações iniciais
Altitude:
A partir do horizonte começamos a contar como sendo
zero grau e subindo até a parte mais alta do céu, temos
o 90o (este valor também é chamado de zênite).
Descendo da parte mais alta do céu até o outro lado do
horizonte, voltamos ao ângulo zero.
Marcos Calil

38. Orientações iniciais
90o
0o 0o
Marcos Calil

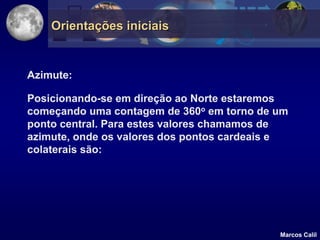

39. Orientações iniciais
Azimute:
Posicionando-se em direção ao Norte estaremos
começando uma contagem de 360o em torno de um
ponto central. Para estes valores chamamos de
azimute, onde os valores dos pontos cardeais e
colaterais são:
Marcos Calil

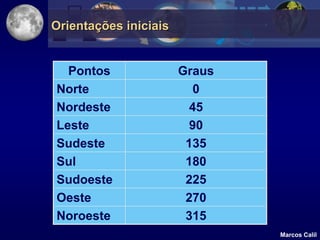

40. Orientações iniciais
Pontos Graus
Norte 0
Nordeste 45
Leste 90
Sudeste 135
Sul 180
Sudoeste 225
Oeste 270
Noroeste 315
Marcos Calil

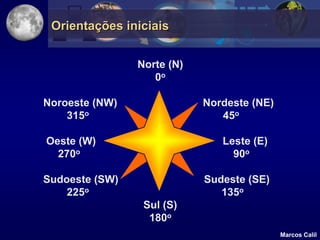

41. Orientações iniciais
Norte (N)
0o
Noroeste (NW) Nordeste (NE)
315o 45o
Oeste (W) Leste (E)
270o 90o
Sudoeste (SW) Sudeste (SE)
225o 135o
Sul (S)
180o
Marcos Calil

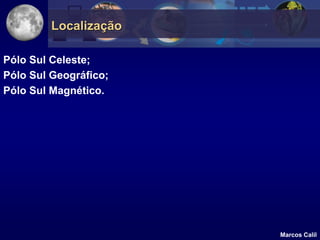

42. Localização
Pólo Sul Celeste;
Pólo Sul Geográfico;
Pólo Sul Magnético.
Marcos Calil

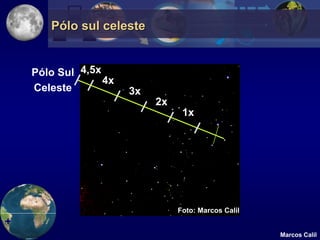

43. Pólo sul celeste
Pólo Sul 4,5x
4x
Celeste 3x
2x
1x
Foto: Marcos Calil
Marcos Calil

44. Pólo sul geográfico
Pólo Sul
Celeste
Foto: Marcos Calil
Pólo Sul Geográfico
Marcos Calil

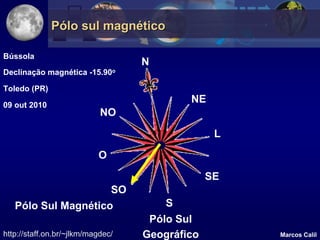

45. Pólo sul magnético
Bússola
N
Declinação magnética -15.90o
Toledo (PR)
09 out 2010
NE
NO
L
O
SE
SO
Pólo Sul Magnético S
Pólo Sul
http://staff.on.br/~jlkm/magdec/ Geográfico Marcos Calil

46. Latitude – Longitude – Fuso horário
Marcos Calil

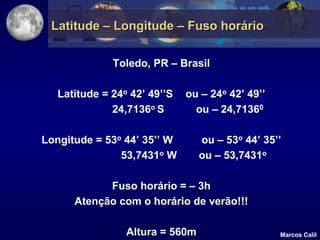

47. Latitude – Longitude – Fuso horário
Toledo, PR – Brasil
Latitude = 24o 42’ 49’’S ou – 24o 42’ 49’’
24,7136o S ou – 24,71360
Longitude = 53o 44’ 35’’ W ou – 53o 44’ 35’’
53,7431o W ou – 53,7431o
Fuso horário = – 3h
Atenção com o horário de verão!!!
Altura = 560m Marcos Calil

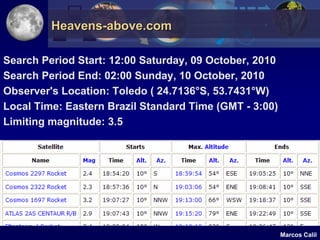

48. Heavens-above.com
Search Period Start: 12:00 Saturday, 09 October, 2010
Search Period End: 02:00 Sunday, 10 October, 2010
Observer's Location: Toledo ( 24.7136°S, 53.7431°W)
Local Time: Eastern Brazil Standard Time (GMT - 3:00)
Limiting magnitude: 3.5
Marcos Calil

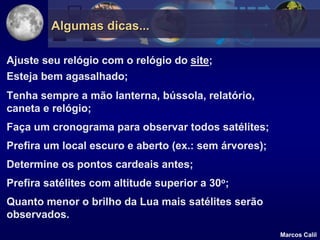

49. Algumas dicas...
Ajuste seu relógio com o relógio do site;
Esteja bem agasalhado;
Tenha sempre a mão lanterna, bússola, relatório,
caneta e relógio;
Faça um cronograma para observar todos satélites;
Prefira um local escuro e aberto (ex.: sem árvores);
Determine os pontos cardeais antes;
Prefira satélites com altitude superior a 30o;
Quanto menor o brilho da Lua mais satélites serão
observados.
Marcos Calil

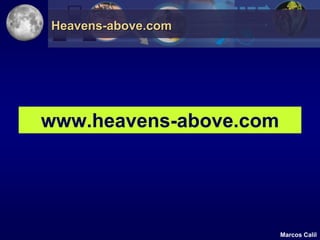

50. Heavens-above.com
www.heavens-above.com
Marcos Calil

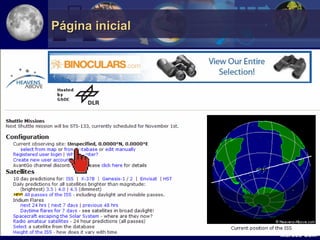

51. Página inicial
Marcos Calil

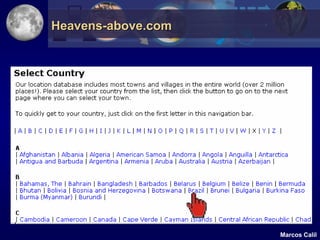

52. Heavens-above.com
Marcos Calil

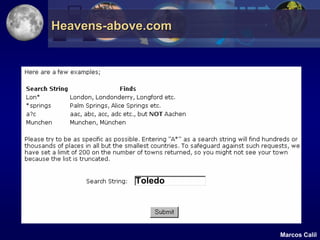

53. Heavens-above.com
Toledo
Marcos Calil

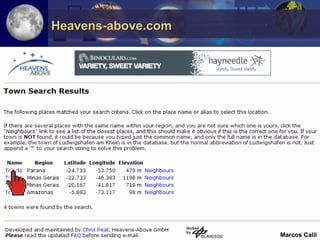

54. Heavens-above.com
Marcos Calil

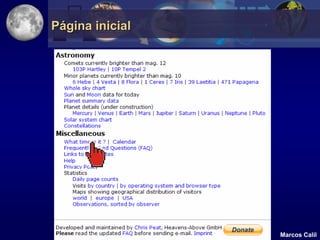

55. Página inicial
Marcos Calil

56. Página inicial
Marcos Calil

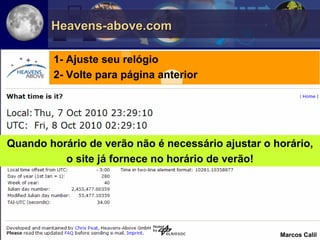

57. Heavens-above.com
1- Ajuste seu relógio
2- Volte para página anterior
Quando horário de verão não é necessário ajustar o horário,
o site já fornece no horário de verão!
Marcos Calil

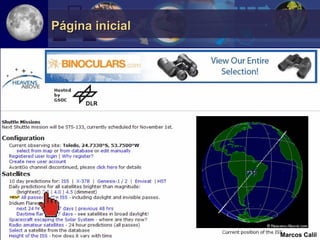

58. Página inicial
Marcos Calil

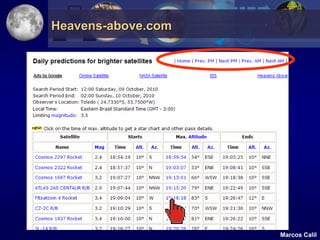

59. Heavens-above.com
Marcos Calil

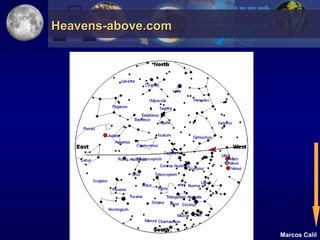

60. Heavens-above.com
Marcos Calil

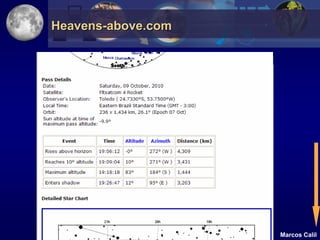

61. Heavens-above.com
Marcos Calil

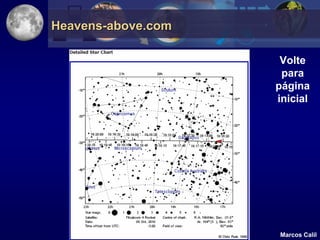

62. Heavens-above.com
Volte
para
página
inicial
Marcos Calil

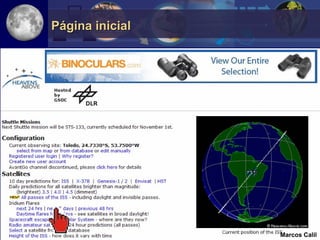

63. Página inicial
Marcos Calil

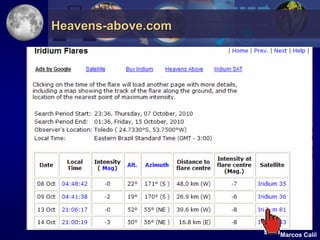

64. Heavens-above.com
Marcos Calil

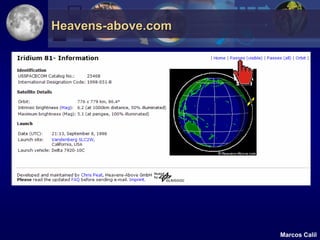

65. Heavens-above.com
Marcos Calil

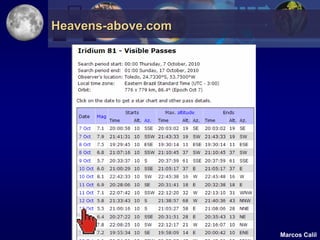

66. Heavens-above.com
Marcos Calil

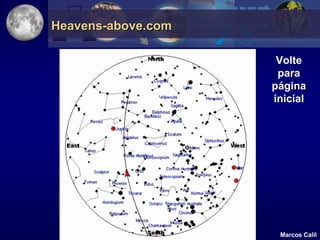

67. Heavens-above.com
Volte
para
página
inicial
Marcos Calil

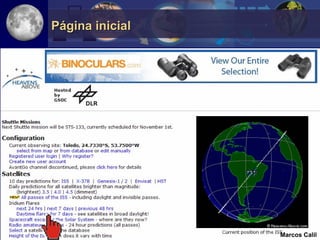

68. Página inicial
Marcos Calil

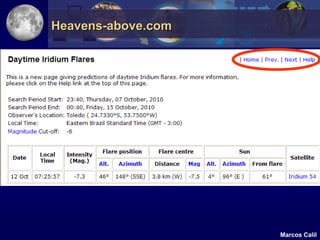

69. Heavens-above.com
Marcos Calil

70. n2yo.com
www.n2yo.com
Marcos Calil

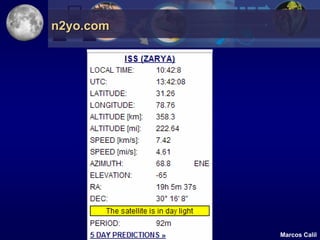

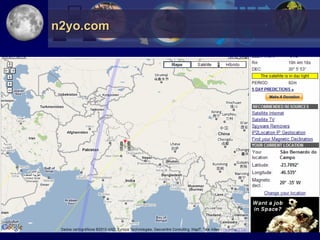

71. n2yo.com

72. n2yo.com
Marcos Calil

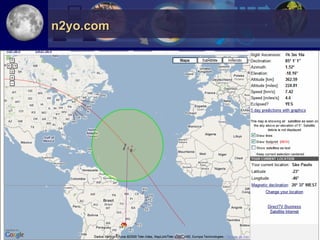

73. n2yo.com

74. Home Planet
http://www.fourmilab.ch/homeplanet/
Marcos Calil

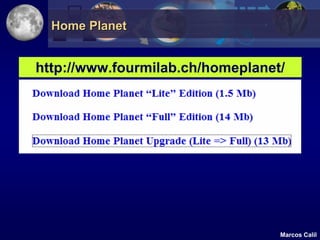

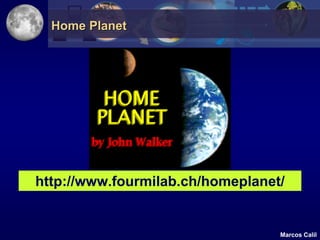

75. Home Planet
http://www.fourmilab.ch/homeplanet/
Marcos Calil

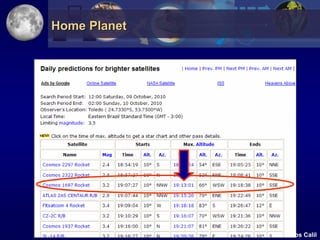

76. Home Planet
Marcos Calil

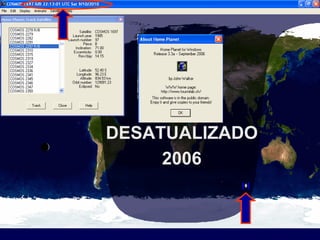

78. DESATUALIZADO
2006

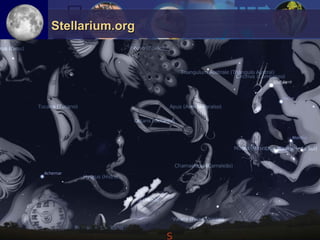

79. Stellarium.org
www.stellarium.org
Marcos Calil

80. Stellarium.org

81. Contato
Marcos Calil
www.climatempo.com.br > Astronomia
momentoastronomico@climatempo.com.br

82. Livros publicados (Marcos Calil)
Adquira pelo link:
http://bit.ly/dp2GHM
Adquira pelo link:
http://bit.ly/btUzvV

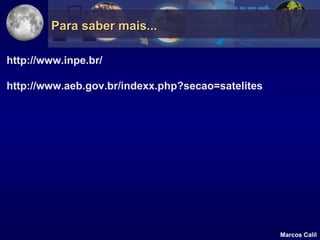

83. Para saber mais...
http://www.inpe.br/
http://www.aeb.gov.br/indexx.php?secao=satelites
Marcos Calil

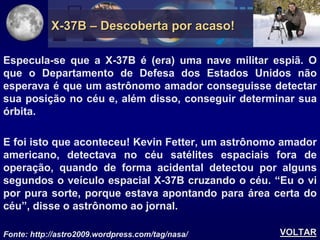

84. X-37B – Descoberta por acaso!
Especula-se que a X-37B é (era) uma nave militar espiã. O
que o Departamento de Defesa dos Estados Unidos não
esperava é que um astrônomo amador conseguisse detectar
sua posição no céu e, além disso, conseguir determinar sua
órbita.
E foi isto que aconteceu! Kevin Fetter, um astrônomo amador
americano, detectava no céu satélites espaciais fora de
operação, quando de forma acidental detectou por alguns
segundos o veículo espacial X-37B cruzando o céu. “Eu o vi
por pura sorte, porque estava apontando para área certa do
céu”, disse o astrônomo ao jornal.
Fonte: http://astro2009.wordpress.com/tag/nasa/ VOLTAR
