António Carlos Roda
Alima Hussein
Claiton Jorge
Eugénio Balane
Nuno Chin
Manuel Brito
Licenciatura em Informática
Cadeira: Multimídia
Universidade Pedagógica
Delegação da Beira
2014
António Carlos Roda
Alima Hussein
Claiton Jorge
Eugénio Balane
Nuno Chin
Manuel Brito
Cadeira: Multimídia
Tema: Modulação PCM
Docente:
dr. Nádia Ribeiro
Universidade Pedagógica
Delegação da Beira
2014
Indice
OBJECTIVO……………………………………………………………………………………………………………………………….2
RESUMO ...................................................................................................................................... 5
INTRODUÇÃO ............................................................................................................................ 6
O QUE É MODULAÇÃO ............................................................................................................ 7
ONDE É UTILIZADO ................................................................................................................. 7
ETAPAS DA MODULAÇÃO PCM ............................................................................................ 8
QUANTIZAÇÃO ......................................................................................................................... 8
TEOREMA DA AMOSTRAGEM ............................................................................................... 8
MODULAÇÃO POR CODIGO DE PULSO (PCM) ................................................................... 9
MULTIPLEXAÇÃO ..................................................................................................................... 9
MODULAÇÃO POR CODIFICAÇÃO DE PULSO DIFERENCIAL (DPCM) ........................ 9
PCM DIFERENCIAL ADAPTACTIVA (ADPCM) .................................................................. 10
CONCLUSÃO ............................................................................................................................ 10
BIBLIOGRAFIA ........................................................................................................................ 12

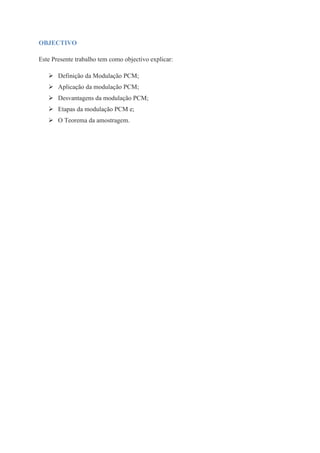

OBJECTIVO
Este Presente trabalho tem como objectivo explicar:
 Definição da Modulação PCM;
 Aplicação da modulação PCM;
 Desvantagens da modulação PCM;
 Etapas da modulação PCM e;
 O Teorema da amostragem.

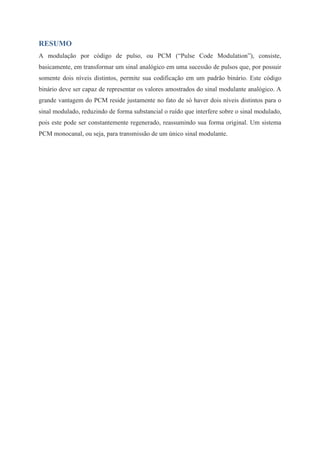

RESUMO
A modulação por código de pulso, ou PCM (“Pulse Code Modulation”), consiste,
basicamente, em transformar um sinal analógico em uma sucessão de pulsos que, por possuir
somente dois níveis distintos, permite sua codificação em um padrão binário. Este código
binário deve ser capaz de representar os valores amostrados do sinal modulante analógico. A
grande vantagem do PCM reside justamente no fato de só haver dois níveis distintos para o
sinal modulado, reduzindo de forma substancial o ruído que interfere sobre o sinal modulado,
pois este pode ser constantemente regenerado, reassumindo sua forma original. Um sistema
PCM monocanal, ou seja, para transmissão de um único sinal modulante.
INTRODUÇÃO
A maioria das grandes partes dos sinais de informações que são processados em uma rede de
telecomunicações são sinais analógicos, tal como, por exemplo, o sinal produzido pelo
microfone do aparelho telefônico. Para realizar o processamento digital destes sinais, é
necessário convertê-los para um formato digital. A técnica mais conhecida e utilizada para
realizar a conversão de um sinal analógico em digital é a modulação por código de pulso,
abreviadamente denominada de PCM1. A técnica PCM foi patenteada, em
1939, pelo Sr. Alec. Reeves, quando era engenheiro da ITT 2 na França. A modulação PCM
consiste basicamente de três operações separadas: amostragem, quantização e codificação. Na
técnica PCM, a informação analógica é inicialmente medida em intervalos regulares de
tempo; em seguida, os valores obtidos são aproximados para um dos níveis de referência
estabelecidos, e finalmente o valor aproximado é codificado em uma sequência de bits
(pulsos).
Alima O QUE É MODULAÇÃO
É uma ferramenta usada em telecomunicações para enviar dados de forma que os custos
sejam baixos e as dimensões dos materiais usados nesta comunicação de dados não
extrapole os limites. Modulação é um processo que consiste em se alterar uma característica
da onda portadora, proporcionalmente ao sinal modulante.
ONDE É UTILIZADO
No PCM o áudio é transformado numa série de amostras, cada uma com uma amplitude.
No CD por exemplo temos 44100 amostras por segundo (44.1 KHz) com uma amplitude de
16 bits, ou seja, 65 mil valores diferentes.
Em telefonia:
O sinal de voz é digitalizado pela central telefónica no formato PCM e transmitido no
formato digital entre as centrais, sendo novamente convertido em sinal analógico ao chegar
na central telefónica do destinatário.
A DESVANTAGEM Nuno
Apesar da qualidade ser muito boa, o PCM não prevê o uso de nenhum tipo de compressão, é
por isso que um CD pode armazenar apenas 74 minutos de música em PCM, enquanto a
mesma mídia pode gravar mais de 10 horas em arquivos MP3.
Modulação por codificação de pulso consiste, basicamente, em transformar um sinal
analógico em uma sucessão de pulsos que, devido ao seu comportamento de admitir apenas
dois níveis distintos, permitem sua codificação em um padrão binário, ou seja, é uma
representação digital de um sinal analógico no qual a magnitude do sinal é obtida em
intervalos regulares e então transformados em uma série de símbolos em código digital
(geralmente binário).

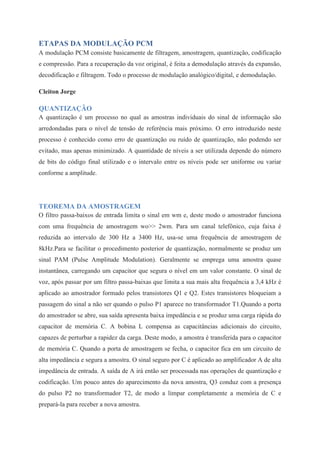

ETAPAS DA MODULAÇÃO PCM
A modulação PCM consiste basicamente de filtragem, amostragem, quantização, codificação
e compressão. Para a recuperação da voz original, é feita a demodulação através da expansão,
decodificação e filtragem. Todo o processo de modulação analógico/digital, e demodulação.
Cleiton Jorge
QUANTIZAÇÃO
A quantização é um processo no qual as amostras individuais do sinal de informação são
arredondadas para o nível de tensão de referência mais próximo. O erro introduzido neste
processo é conhecido como erro de quantização ou ruído de quantização, não podendo ser
evitado, mas apenas minimizado. A quantidade de níveis a ser utilizada depende do número
de bits do código final utilizado e o intervalo entre os níveis pode ser uniforme ou variar
conforme a amplitude.
TEOREMA DA AMOSTRAGEM
O filtro passa-baixos de entrada limita o sinal em wm e, deste modo o amostrador funciona
com uma frequência de amostragem wo>> 2wm. Para um canal telefônico, cuja faixa é
reduzida ao intervalo de 300 Hz a 3400 Hz, usa-se uma frequência de amostragem de
8kHz.Para se facilitar o procedimento posterior de quantização, normalmente se produz um
sinal PAM (Pulse Amplitude Modulation). Geralmente se emprega uma amostra quase
instantânea, carregando um capacitor que segura o nível em um valor constante. O sinal de
voz, após passar por um filtro passa-baixas que limita a sua mais alta frequência a 3,4 kHz é
aplicado ao amostrador formado pelos transistores Q1 e Q2. Estes transistores bloqueiam a
passagem do sinal a não ser quando o pulso P1 aparece no transformador T1.Quando a porta
do amostrador se abre, sua saída apresenta baixa impedância e se produz uma carga rápida do
capacitor de memória C. A bobina L compensa as capacitâncias adicionais do circuito,
capazes de perturbar a rapidez da carga. Deste modo, a amostra é transferida para o capacitor
de memória C. Quando a porta de amostragem se fecha, o capacitor fica em um circuito de
alta impedância e segura a amostra. O sinal seguro por C é aplicado ao amplificador A de alta
impedância de entrada. A saída de A irá então ser processada nas operações de quantização e
codificação. Um pouco antes do aparecimento da nova amostra, Q3 conduz com a presença
do pulso P2 no transformador T2, de modo a limpar completamente a memória de C e
prepará-la para receber a nova amostra.
Roda

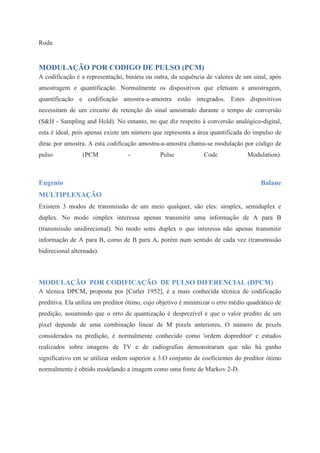

MODULAÇÃO POR CODIGO DE PULSO (PCM)
A codificação é a representação, binária ou outra, da sequência de valores de um sinal, após
amostragem e quantificação. Normalmente os dispositivos que efetuam a amostragem,
quantificação e codificação amostra-a-amostra estão integrados. Estes dispositivos
necessitam de um circuito de retenção do sinal amostrado durante o tempo de conversão
(S&H - Sampling and Hold). No entanto, no que diz respeito à conversão analógico-digital,
esta é ideal, pois apenas existe um número que representa a área quantificada do impulso de
dirac por amostra. A esta codificação amostra-a-amostra chama-se modulação por código de
pulso (PCM - Pulse Code Modulation).
Eugenio Balane
MULTIPLEXAÇÃO
Existem 3 modos de transmissão de um meio qualquer, são eles: simplex, semiduplex e
duplex. No modo simplex interessa apenas transmitir uma informação de A para B
(transmissão unidirecional). No modo semi duplex o que interessa não apenas transmitir
informação de A para B, como de B para A, porém num sentido de cada vez (transmissão
bidirecional alternada).
MODULAÇÃO POR CODIFICAÇÃO DE PULSO DIFERENCIAL (DPCM)
A técnica DPCM, proposta por [Cutler 1952], é a mais conhecida técnica de codificação
preditiva. Ela utiliza um preditor ótimo, cujo objetivo é minimizar o erro médio quadrático de
predição, assumindo que o erro de quantização é desprezível e que o valor predito de um
pixel depende de uma combinação linear de M pixels anteriores, O número de pixels
considerados na predição, é normalmente conhecido como 'ordem dopreditor' e estudos
realizados sobre imagens de TV e de radiografias demonstraram que não há ganho
significativo em se utilizar ordem superior a 3.O conjunto de coeficientes do preditor ótimo
normalmente é obtido modelando a imagem como uma fonte de Markov 2-D.
Manuel Brito

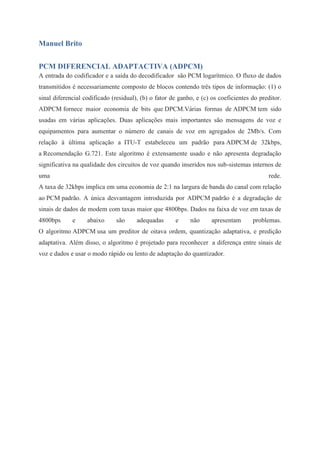

PCM DIFERENCIAL ADAPTACTIVA (ADPCM)
A entrada do codificador e a saída do decodificador são PCM logarítmico. O fluxo de dados
transmitidos é necessariamente composto de blocos contendo três tipos de informação: (1) o
sinal diferencial codificado (residual), (b) o fator de ganho, e (c) os coeficientes do preditor.
ADPCM fornece maior economia de bits que DPCM.Várias formas de ADPCM tem sido
usadas em várias aplicações. Duas aplicações mais importantes são mensagens de voz e
equipamentos para aumentar o número de canais de voz em agregados de 2Mb/s. Com
relação à última aplicação a ITU-T estabeleceu um padrão para ADPCM de 32kbps,
a Recomendação G.721. Este algoritmo é extensamente usado e não apresenta degradação
significativa na qualidade dos circuitos de voz quando inseridos nos sub-sistemas internos de
uma rede.
A taxa de 32kbps implica em uma economia de 2:1 na largura de banda do canal com relação
ao PCM padrão. A única desvantagem introduzida por ADPCM padrão é a degradação de
sinais de dados de modem com taxas maior que 4800bps. Dados na faixa de voz em taxas de
4800bps e abaixo são adequadas e não apresentam problemas.
O algoritmo ADPCM usa um preditor de oitava ordem, quantização adaptativa, e predição
adaptativa. Além disso, o algoritmo é projetado para reconhecer a diferença entre sinais de
voz e dados e usar o modo rápido ou lento de adaptação do quantizador.
CONCLUSÃO
A modulação por codificação de pulso consiste, basicamente, em transformar um sinal
analógico em uma sucessão de pulsos que, devido ao seu comportamento de admitir apenas
dois níveis distintos, permitem sua codificação em um padrão binário, ou seja, é uma
representação de um sinal analógico no qual a magnitude do sinal é obtida em intervalos
regulares e então transformados em uma serie de símbolos em códigos digital (geralmente
binário).
BIBLIOGRAFIA
A. Bruce Carlson, Paul B. Crilly, Janet C. Rutledge, “Communications and
Systems”, 4th Ed., McGrawHill, 2001.
S. Haykin, Michel Moher, “Communication Systems”, 5thEd., Willey, 2009.
N. S. Jayant, “Digital Coding of Waveforms: PCM, DPCM, and DM Quantizers”, Proc.
IEEE, pp. 611-632, 1974.
N. S. Jayant, P. Noll, “Digital Coding of Waveforms, Principles and Applications to Speec.

Mais conteúdo relacionado

Mais procurados

Sistemas De ComunicaçãO
Sistemas De ComunicaçãOSistemas De ComunicaçãO
Sistemas De ComunicaçãOsenhortome

Sistemas de Transmissão Digital
Sistemas de Transmissão Digital Sistemas de Transmissão Digital
Sistemas de Transmissão Digital Francisco Sandoval

Pulse Code Modulation (PCM)
Pulse Code Modulation (PCM)Pulse Code Modulation (PCM)
Pulse Code Modulation (PCM)Arun c

Conversores analógico digital
Conversores analógico digitalConversores analógico digital
Conversores analógico digitaldiogoflavia

Pulse modulation
Pulse modulationPulse modulation
Pulse modulationstk_gpg

Modulação Por Fase
Modulação Por FaseModulação Por Fase
Modulação Por FaseFábio Seco

electronics and telecommunications: Amplitude modulation
electronics and telecommunications: Amplitude modulationelectronics and telecommunications: Amplitude modulation
electronics and telecommunications: Amplitude modulationArti Parab Academics

Modulacion por-codificacion-de-pulso-pcm-2
Modulacion por-codificacion-de-pulso-pcm-2Modulacion por-codificacion-de-pulso-pcm-2
Modulacion por-codificacion-de-pulso-pcm-2diiegollp

Teorema del muestro y PCM
Teorema del muestro y PCMTeorema del muestro y PCM
Teorema del muestro y PCMJoaquin Vicioso


Mais procurados (20)

Sistemas De ComunicaçãO
Sistemas De ComunicaçãOSistemas De ComunicaçãO
Sistemas De ComunicaçãO

Sistemas de Transmissão Digital
Sistemas de Transmissão Digital Sistemas de Transmissão Digital
Sistemas de Transmissão Digital

Pulse Code Modulation (PCM)
Pulse Code Modulation (PCM)Pulse Code Modulation (PCM)
Pulse Code Modulation (PCM)

Dcom ppt(en.39) dpcm
Dcom ppt(en.39) dpcmDcom ppt(en.39) dpcm
Dcom ppt(en.39) dpcm

1 PCM & Encoding
1  PCM & Encoding1  PCM & Encoding
1 PCM & Encoding

Conversores analógico digital
Conversores analógico digitalConversores analógico digital
Conversores analógico digital

7. Conversores Analógico-Digital e Digital-Analógico
7. Conversores Analógico-Digital e Digital-Analógico7. Conversores Analógico-Digital e Digital-Analógico
7. Conversores Analógico-Digital e Digital-Analógico

10.1 Red de acceso DSL
10.1 Red de acceso DSL10.1 Red de acceso DSL
10.1 Red de acceso DSL

Pulse modulation
Pulse modulationPulse modulation
Pulse modulation

Modulación pcm
Modulación pcmModulación pcm
Modulación pcm

Principios da comunicação I Unidade
Principios da comunicação I UnidadePrincipios da comunicação I Unidade
Principios da comunicação I Unidade

Unit 3.pptx
Unit 3.pptxUnit 3.pptx
Unit 3.pptx

03 ruído em circuitos analógicos
03 ruído em circuitos analógicos03 ruído em circuitos analógicos
03 ruído em circuitos analógicos

Modulação Por Fase
Modulação Por FaseModulação Por Fase
Modulação Por Fase

Amplitude modulation
Amplitude modulationAmplitude modulation
Amplitude modulation

electronics and telecommunications: Amplitude modulation
electronics and telecommunications: Amplitude modulationelectronics and telecommunications: Amplitude modulation
electronics and telecommunications: Amplitude modulation

Tema 4 codificación de canal
Tema 4   codificación de canalTema 4   codificación de canal
Tema 4 codificación de canal

Modulacion por-codificacion-de-pulso-pcm-2
Modulacion por-codificacion-de-pulso-pcm-2Modulacion por-codificacion-de-pulso-pcm-2
Modulacion por-codificacion-de-pulso-pcm-2

DC@UNIT 1 ppt.ppt
DC@UNIT 1 ppt.pptDC@UNIT 1 ppt.ppt
DC@UNIT 1 ppt.ppt

Teorema del muestro y PCM
Teorema del muestro y PCMTeorema del muestro y PCM
Teorema del muestro y PCM


Semelhante a Modulacao PCMTrabalho de multimidia

Pcm manoella saraiva 20151630040
Pcm   manoella saraiva 20151630040Pcm   manoella saraiva 20151630040
Pcm manoella saraiva 20151630040Manoella Aluízio

Aula 2 - transmissão digital: Modulação e Multiplexação
Aula 2 -  transmissão digital: Modulação e MultiplexaçãoAula 2 -  transmissão digital: Modulação e Multiplexação
Aula 2 - transmissão digital: Modulação e MultiplexaçãoLeandro Sausen

Projeto – Transmissão de voz digital
Projeto – Transmissão de voz digitalProjeto – Transmissão de voz digital
Projeto – Transmissão de voz digitalCiro Marcus

Módulo 1 - Comunicação de Dados.pptx
Módulo 1 - Comunicação de Dados.pptxMódulo 1 - Comunicação de Dados.pptx
Módulo 1 - Comunicação de Dados.pptxriodurval

Redes De Comunicação
Redes De ComunicaçãoRedes De Comunicação
Redes De ComunicaçãoMauro

Conversores analógico digital
Conversores analógico digitalConversores analógico digital
Conversores analógico digitaldiogoflavia

Redes I - 2.1 - Camada Física e Tecnologias de Transmissão
Redes I - 2.1 - Camada Física e Tecnologias de TransmissãoRedes I - 2.1 - Camada Física e Tecnologias de Transmissão
Redes I - 2.1 - Camada Física e Tecnologias de TransmissãoMauro Tapajós

2 encaminhamento
2 encaminhamento2 encaminhamento
2 encaminhamentozeu1507

RevoluçãO Digital X Analogica
RevoluçãO Digital X AnalogicaRevoluçãO Digital X Analogica
RevoluçãO Digital X Analogicaicomunicacaoo

CI's: Circuitos Integrados
 CI's: Circuitos Integrados CI's: Circuitos Integrados
CI's: Circuitos IntegradosAlexandra Joca

Aula02 - principios da comunicaçao
Aula02  - principios da comunicaçaoAula02  - principios da comunicaçao
Aula02 - principios da comunicaçaoCarlos Veiga


Semelhante a Modulacao PCMTrabalho de multimidia (20)

Pcm manoella saraiva 20151630040
Pcm   manoella saraiva 20151630040Pcm   manoella saraiva 20151630040
Pcm manoella saraiva 20151630040

PCom_aula_11_2020.pptx
PCom_aula_11_2020.pptxPCom_aula_11_2020.pptx
PCom_aula_11_2020.pptx

aula 1.pdf
aula 1.pdfaula 1.pdf
aula 1.pdf

Aula 2 - transmissão digital: Modulação e Multiplexação
Aula 2 -  transmissão digital: Modulação e MultiplexaçãoAula 2 -  transmissão digital: Modulação e Multiplexação
Aula 2 - transmissão digital: Modulação e Multiplexação

Comunicacao de dados
Comunicacao de dadosComunicacao de dados
Comunicacao de dados

Antenas_aula1
Antenas_aula1Antenas_aula1
Antenas_aula1

Projeto – Transmissão de voz digital
Projeto – Transmissão de voz digitalProjeto – Transmissão de voz digital
Projeto – Transmissão de voz digital

Módulo 1 - Comunicação de Dados.pptx
Módulo 1 - Comunicação de Dados.pptxMódulo 1 - Comunicação de Dados.pptx
Módulo 1 - Comunicação de Dados.pptx

Mp3
Mp3Mp3
Mp3

RC - Módulo 1
RC - Módulo 1RC - Módulo 1
RC - Módulo 1

Redes De Comunicação
Redes De ComunicaçãoRedes De Comunicação
Redes De Comunicação

Conversores analógico digital
Conversores analógico digitalConversores analógico digital
Conversores analógico digital

Comunicação de dados
Comunicação de dadosComunicação de dados
Comunicação de dados

RC Módulo1
RC Módulo1RC Módulo1
RC Módulo1

Redes I - 2.1 - Camada Física e Tecnologias de Transmissão
Redes I - 2.1 - Camada Física e Tecnologias de TransmissãoRedes I - 2.1 - Camada Física e Tecnologias de Transmissão
Redes I - 2.1 - Camada Física e Tecnologias de Transmissão

2 encaminhamento
2 encaminhamento2 encaminhamento
2 encaminhamento

RevoluçãO Digital X Analogica
RevoluçãO Digital X AnalogicaRevoluçãO Digital X Analogica
RevoluçãO Digital X Analogica

RevoluçãO Digital X Analogica
RevoluçãO Digital X AnalogicaRevoluçãO Digital X Analogica
RevoluçãO Digital X Analogica

CI's: Circuitos Integrados
 CI's: Circuitos Integrados CI's: Circuitos Integrados
CI's: Circuitos Integrados

Aula02 - principios da comunicaçao
Aula02  - principios da comunicaçaoAula02  - principios da comunicaçao
Aula02 - principios da comunicaçao


Modulacao PCMTrabalho de multimidia

  • 1. António Carlos Roda Alima Hussein Claiton Jorge Eugénio Balane Nuno Chin Manuel Brito Licenciatura em Informática Cadeira: Multimídia Universidade Pedagógica Delegação da Beira 2014
  • 2. António Carlos Roda Alima Hussein Claiton Jorge Eugénio Balane Nuno Chin Manuel Brito Cadeira: Multimídia Tema: Modulação PCM Docente: dr. Nádia Ribeiro Universidade Pedagógica Delegação da Beira 2014
  • 3. Indice OBJECTIVO……………………………………………………………………………………………………………………………….2 RESUMO ...................................................................................................................................... 5 INTRODUÇÃO ............................................................................................................................ 6 O QUE É MODULAÇÃO ............................................................................................................ 7 ONDE É UTILIZADO ................................................................................................................. 7 ETAPAS DA MODULAÇÃO PCM ............................................................................................ 8 QUANTIZAÇÃO ......................................................................................................................... 8 TEOREMA DA AMOSTRAGEM ............................................................................................... 8 MODULAÇÃO POR CODIGO DE PULSO (PCM) ................................................................... 9 MULTIPLEXAÇÃO ..................................................................................................................... 9 MODULAÇÃO POR CODIFICAÇÃO DE PULSO DIFERENCIAL (DPCM) ........................ 9 PCM DIFERENCIAL ADAPTACTIVA (ADPCM) .................................................................. 10 CONCLUSÃO ............................................................................................................................ 10 BIBLIOGRAFIA ........................................................................................................................ 12
  • 4. OBJECTIVO Este Presente trabalho tem como objectivo explicar:  Definição da Modulação PCM;  Aplicação da modulação PCM;  Desvantagens da modulação PCM;  Etapas da modulação PCM e;  O Teorema da amostragem.
  • 5. RESUMO A modulação por código de pulso, ou PCM (“Pulse Code Modulation”), consiste, basicamente, em transformar um sinal analógico em uma sucessão de pulsos que, por possuir somente dois níveis distintos, permite sua codificação em um padrão binário. Este código binário deve ser capaz de representar os valores amostrados do sinal modulante analógico. A grande vantagem do PCM reside justamente no fato de só haver dois níveis distintos para o sinal modulado, reduzindo de forma substancial o ruído que interfere sobre o sinal modulado, pois este pode ser constantemente regenerado, reassumindo sua forma original. Um sistema PCM monocanal, ou seja, para transmissão de um único sinal modulante.
  • 6. INTRODUÇÃO A maioria das grandes partes dos sinais de informações que são processados em uma rede de telecomunicações são sinais analógicos, tal como, por exemplo, o sinal produzido pelo microfone do aparelho telefônico. Para realizar o processamento digital destes sinais, é necessário convertê-los para um formato digital. A técnica mais conhecida e utilizada para realizar a conversão de um sinal analógico em digital é a modulação por código de pulso, abreviadamente denominada de PCM1. A técnica PCM foi patenteada, em 1939, pelo Sr. Alec. Reeves, quando era engenheiro da ITT 2 na França. A modulação PCM consiste basicamente de três operações separadas: amostragem, quantização e codificação. Na técnica PCM, a informação analógica é inicialmente medida em intervalos regulares de tempo; em seguida, os valores obtidos são aproximados para um dos níveis de referência estabelecidos, e finalmente o valor aproximado é codificado em uma sequência de bits (pulsos).
  • 7. Alima O QUE É MODULAÇÃO É uma ferramenta usada em telecomunicações para enviar dados de forma que os custos sejam baixos e as dimensões dos materiais usados nesta comunicação de dados não extrapole os limites. Modulação é um processo que consiste em se alterar uma característica da onda portadora, proporcionalmente ao sinal modulante. ONDE É UTILIZADO No PCM o áudio é transformado numa série de amostras, cada uma com uma amplitude. No CD por exemplo temos 44100 amostras por segundo (44.1 KHz) com uma amplitude de 16 bits, ou seja, 65 mil valores diferentes. Em telefonia: O sinal de voz é digitalizado pela central telefónica no formato PCM e transmitido no formato digital entre as centrais, sendo novamente convertido em sinal analógico ao chegar na central telefónica do destinatário. A DESVANTAGEM Nuno Apesar da qualidade ser muito boa, o PCM não prevê o uso de nenhum tipo de compressão, é por isso que um CD pode armazenar apenas 74 minutos de música em PCM, enquanto a mesma mídia pode gravar mais de 10 horas em arquivos MP3. Modulação por codificação de pulso consiste, basicamente, em transformar um sinal analógico em uma sucessão de pulsos que, devido ao seu comportamento de admitir apenas dois níveis distintos, permitem sua codificação em um padrão binário, ou seja, é uma representação digital de um sinal analógico no qual a magnitude do sinal é obtida em intervalos regulares e então transformados em uma série de símbolos em código digital (geralmente binário).
  • 8. ETAPAS DA MODULAÇÃO PCM A modulação PCM consiste basicamente de filtragem, amostragem, quantização, codificação e compressão. Para a recuperação da voz original, é feita a demodulação através da expansão, decodificação e filtragem. Todo o processo de modulação analógico/digital, e demodulação. Cleiton Jorge QUANTIZAÇÃO A quantização é um processo no qual as amostras individuais do sinal de informação são arredondadas para o nível de tensão de referência mais próximo. O erro introduzido neste processo é conhecido como erro de quantização ou ruído de quantização, não podendo ser evitado, mas apenas minimizado. A quantidade de níveis a ser utilizada depende do número de bits do código final utilizado e o intervalo entre os níveis pode ser uniforme ou variar conforme a amplitude. TEOREMA DA AMOSTRAGEM O filtro passa-baixos de entrada limita o sinal em wm e, deste modo o amostrador funciona com uma frequência de amostragem wo>> 2wm. Para um canal telefônico, cuja faixa é reduzida ao intervalo de 300 Hz a 3400 Hz, usa-se uma frequência de amostragem de 8kHz.Para se facilitar o procedimento posterior de quantização, normalmente se produz um sinal PAM (Pulse Amplitude Modulation). Geralmente se emprega uma amostra quase instantânea, carregando um capacitor que segura o nível em um valor constante. O sinal de voz, após passar por um filtro passa-baixas que limita a sua mais alta frequência a 3,4 kHz é aplicado ao amostrador formado pelos transistores Q1 e Q2. Estes transistores bloqueiam a passagem do sinal a não ser quando o pulso P1 aparece no transformador T1.Quando a porta do amostrador se abre, sua saída apresenta baixa impedância e se produz uma carga rápida do capacitor de memória C. A bobina L compensa as capacitâncias adicionais do circuito, capazes de perturbar a rapidez da carga. Deste modo, a amostra é transferida para o capacitor de memória C. Quando a porta de amostragem se fecha, o capacitor fica em um circuito de alta impedância e segura a amostra. O sinal seguro por C é aplicado ao amplificador A de alta impedância de entrada. A saída de A irá então ser processada nas operações de quantização e codificação. Um pouco antes do aparecimento da nova amostra, Q3 conduz com a presença do pulso P2 no transformador T2, de modo a limpar completamente a memória de C e prepará-la para receber a nova amostra.
  • 9. Roda MODULAÇÃO POR CODIGO DE PULSO (PCM) A codificação é a representação, binária ou outra, da sequência de valores de um sinal, após amostragem e quantificação. Normalmente os dispositivos que efetuam a amostragem, quantificação e codificação amostra-a-amostra estão integrados. Estes dispositivos necessitam de um circuito de retenção do sinal amostrado durante o tempo de conversão (S&H - Sampling and Hold). No entanto, no que diz respeito à conversão analógico-digital, esta é ideal, pois apenas existe um número que representa a área quantificada do impulso de dirac por amostra. A esta codificação amostra-a-amostra chama-se modulação por código de pulso (PCM - Pulse Code Modulation). Eugenio Balane MULTIPLEXAÇÃO Existem 3 modos de transmissão de um meio qualquer, são eles: simplex, semiduplex e duplex. No modo simplex interessa apenas transmitir uma informação de A para B (transmissão unidirecional). No modo semi duplex o que interessa não apenas transmitir informação de A para B, como de B para A, porém num sentido de cada vez (transmissão bidirecional alternada). MODULAÇÃO POR CODIFICAÇÃO DE PULSO DIFERENCIAL (DPCM) A técnica DPCM, proposta por [Cutler 1952], é a mais conhecida técnica de codificação preditiva. Ela utiliza um preditor ótimo, cujo objetivo é minimizar o erro médio quadrático de predição, assumindo que o erro de quantização é desprezível e que o valor predito de um pixel depende de uma combinação linear de M pixels anteriores, O número de pixels considerados na predição, é normalmente conhecido como 'ordem dopreditor' e estudos realizados sobre imagens de TV e de radiografias demonstraram que não há ganho significativo em se utilizar ordem superior a 3.O conjunto de coeficientes do preditor ótimo normalmente é obtido modelando a imagem como uma fonte de Markov 2-D.
  • 10. Manuel Brito PCM DIFERENCIAL ADAPTACTIVA (ADPCM) A entrada do codificador e a saída do decodificador são PCM logarítmico. O fluxo de dados transmitidos é necessariamente composto de blocos contendo três tipos de informação: (1) o sinal diferencial codificado (residual), (b) o fator de ganho, e (c) os coeficientes do preditor. ADPCM fornece maior economia de bits que DPCM.Várias formas de ADPCM tem sido usadas em várias aplicações. Duas aplicações mais importantes são mensagens de voz e equipamentos para aumentar o número de canais de voz em agregados de 2Mb/s. Com relação à última aplicação a ITU-T estabeleceu um padrão para ADPCM de 32kbps, a Recomendação G.721. Este algoritmo é extensamente usado e não apresenta degradação significativa na qualidade dos circuitos de voz quando inseridos nos sub-sistemas internos de uma rede. A taxa de 32kbps implica em uma economia de 2:1 na largura de banda do canal com relação ao PCM padrão. A única desvantagem introduzida por ADPCM padrão é a degradação de sinais de dados de modem com taxas maior que 4800bps. Dados na faixa de voz em taxas de 4800bps e abaixo são adequadas e não apresentam problemas. O algoritmo ADPCM usa um preditor de oitava ordem, quantização adaptativa, e predição adaptativa. Além disso, o algoritmo é projetado para reconhecer a diferença entre sinais de voz e dados e usar o modo rápido ou lento de adaptação do quantizador.
  • 11. CONCLUSÃO A modulação por codificação de pulso consiste, basicamente, em transformar um sinal analógico em uma sucessão de pulsos que, devido ao seu comportamento de admitir apenas dois níveis distintos, permitem sua codificação em um padrão binário, ou seja, é uma representação de um sinal analógico no qual a magnitude do sinal é obtida em intervalos regulares e então transformados em uma serie de símbolos em códigos digital (geralmente binário).
  • 12. BIBLIOGRAFIA A. Bruce Carlson, Paul B. Crilly, Janet C. Rutledge, “Communications and Systems”, 4th Ed., McGrawHill, 2001. S. Haykin, Michel Moher, “Communication Systems”, 5thEd., Willey, 2009. N. S. Jayant, “Digital Coding of Waveforms: PCM, DPCM, and DM Quantizers”, Proc. IEEE, pp. 611-632, 1974. N. S. Jayant, P. Noll, “Digital Coding of Waveforms, Principles and Applications to Speec.
