1) Uma base de dados relacional consiste em uma coleção de tabelas, cada uma com um nome único e linhas representando relacionamentos entre valores. 2) Uma tabela é um conjunto não ordenado de linhas com campos identificados por nome; esquemas definem tabelas, campos e relacionamentos. 3) Chaves primárias identificam linhas de forma única e não nula, enquanto chaves estrangeiras ligam tabelas e implementam relacionamentos.

1. Base de Dados 1

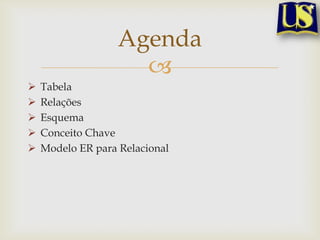

2. Agenda






Tabela
Relações
Esquema
Conceito Chave
Modelo ER para Relacional

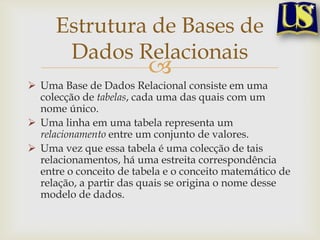

3. Estrutura de Bases de
Dados Relacionais

 Uma Base de Dados Relacional consiste em uma
colecção de tabelas, cada uma das quais com um
nome único.
 Uma linha em uma tabela representa um
relacionamento entre um conjunto de valores.
 Uma vez que essa tabela é uma colecção de tais
relacionamentos, há uma estreita correspondência
entre o conceito de tabela e o conceito matemático de
relação, a partir das quais se origina o nome desse
modelo de dados.

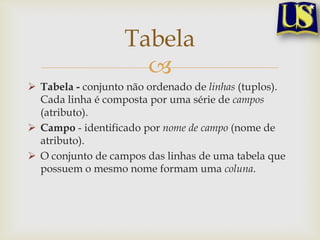

4. Tabela

 Tabela - conjunto não ordenado de linhas (tuplos).
Cada linha é composta por uma série de campos
(atributo).
 Campo - identificado por nome de campo (nome de
atributo).
 O conjunto de campos das linhas de uma tabela que
possuem o mesmo nome formam uma coluna.

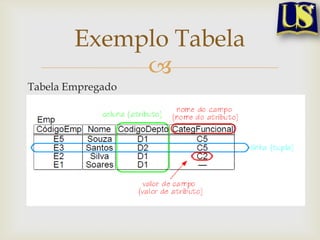

5. Exemplo Tabela

Tabela Empregado

6. Esquema de base de
dados

 Esquema de Base de Dados - Colecção de objectos
(ex: Tabelas, relações) de uma base de dados que
estão disponível para um determinado grupo;
 É uma estrutura descrita em uma linguagem formal
suportada pelo sistema de gestão de base de dados
(SGBD).
 Numa base de dados relacional, o esquema define as
tabelas, os campos em cada tabela e os
relacionamentos entre os campos e tabelas.

7. Exemplo de Esquema


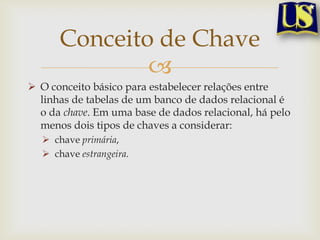

8. Conceito de Chave

 O conceito básico para estabelecer relações entre
linhas de tabelas de um banco de dados relacional é
o da chave. Em uma base de dados relacional, há pelo
menos dois tipos de chaves a considerar:
 chave primária,
 chave estrangeira.

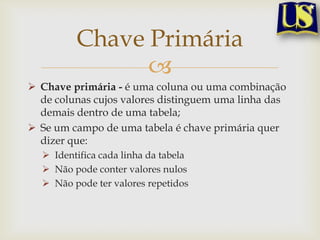

9. Chave Primária

 Chave primária - é uma coluna ou uma combinação
de colunas cujos valores distinguem uma linha das
demais dentro de uma tabela;
 Se um campo de uma tabela é chave primária quer
dizer que:
 Identifica cada linha da tabela
 Não pode conter valores nulos
 Não pode ter valores repetidos

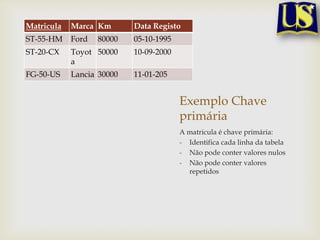

10. Matricula
Marca Km
Data Registo
ST-55-HM
Ford
80000
05-10-1995
ST-20-CX
Toyot 50000
a
10-09-2000
FG-50-US
Lancia 30000
11-01-205
Exemplo Chave
primária
A matricula é chave primária:
- Identifica cada linha da tabela
- Não pode conter valores nulos
- Não pode conter valores
repetidos

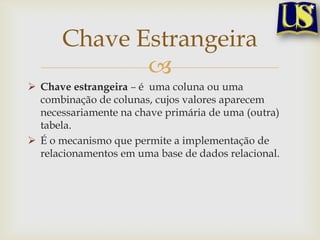

11. Chave Estrangeira

 Chave estrangeira – é uma coluna ou uma
combinação de colunas, cujos valores aparecem
necessariamente na chave primária de uma (outra)
tabela.
 É o mecanismo que permite a implementação de
relacionamentos em uma base de dados relacional.

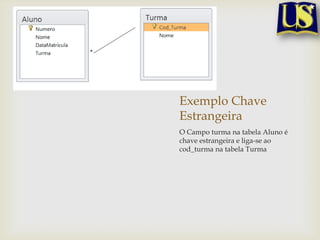

12. Exemplo Chave
Estrangeira
O Campo turma na tabela Aluno é
chave estrangeira e liga-se ao
cod_turma na tabela Turma

13. Chave Primária Composta

 Uma chave composta é uma colecção de atributos
que juntos formam um chave primária

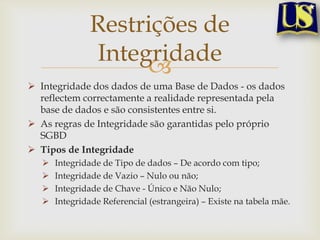

14. Restrições de
Integridade

 Integridade dos dados de uma Base de Dados - os dados
reflectem correctamente a realidade representada pela
base de dados e são consistentes entre si.
 As regras de Integridade são garantidas pelo próprio
SGBD
 Tipos de Integridade




Integridade de Tipo de dados – De acordo com tipo;
Integridade de Vazio – Nulo ou não;
Integridade de Chave - Único e Não Nulo;
Integridade Referencial (estrangeira) – Existe na tabela mãe.

15. Especificação do SGBD

 Chamada de Esquema do Banco de Dados, deve
conter no mínimo:
 Tabelas que formam o banco de dados;
 Colunas que as tabelas possuem; e
 Restrições de integridade.

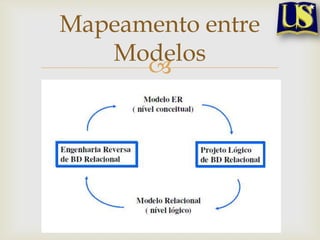

16. Mapeamento entre
Modelos


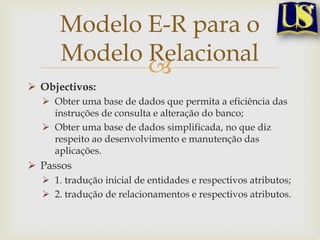

17. Modelo E-R para o
Modelo Relacional

 Objectivos:
 Obter uma base de dados que permita a eficiência das
instruções de consulta e alteração do banco;
 Obter uma base de dados simplificada, no que diz
respeito ao desenvolvimento e manutenção das
aplicações.
 Passos
 1. tradução inicial de entidades e respectivos atributos;
 2. tradução de relacionamentos e respectivos atributos.

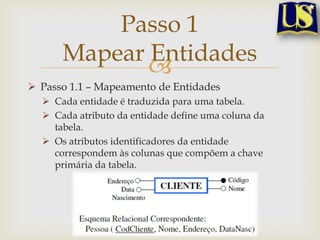

18. Passo 1
Mapear Entidades

 Passo 1.1 – Mapeamento de Entidades
 Cada entidade é traduzida para uma tabela.
 Cada atributo da entidade define uma coluna da
tabela.
 Os atributos identificadores da entidade
correspondem às colunas que compõem a chave
primária da tabela.

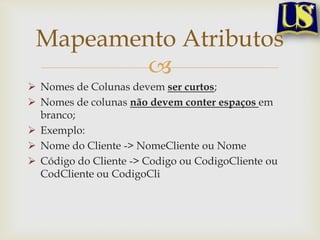

19. Mapeamento Atributos

 Nomes de Colunas devem ser curtos;
 Nomes de colunas não devem conter espaços em
branco;
 Exemplo:
 Nome do Cliente -> NomeCliente ou Nome
 Código do Cliente -> Codigo ou CodigoCliente ou
CodCliente ou CodigoCli

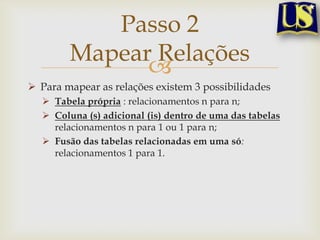

20. Passo 2
Mapear Relações

 Para mapear as relações existem 3 possibilidades
 Tabela própria : relacionamentos n para n;
 Coluna (s) adicional (is) dentro de uma das tabelas
relacionamentos n para 1 ou 1 para n;
 Fusão das tabelas relacionadas em uma só:
relacionamentos 1 para 1.

21. Relação 1:1
Participação Opcional


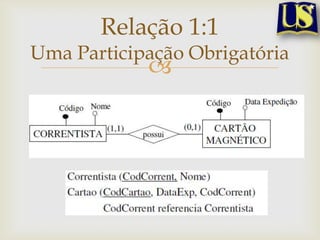

22. Relação 1:1
Uma Participação Obrigatória


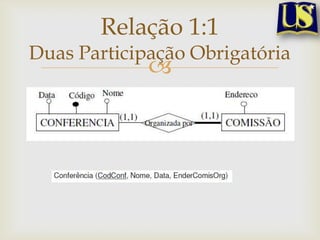

23. Relação 1:1
Duas Participação Obrigatória


24. Relação 1:n


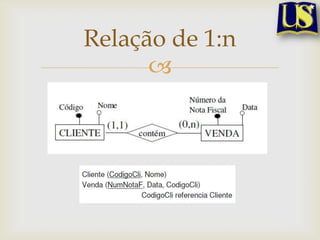

25. Relação de 1:n


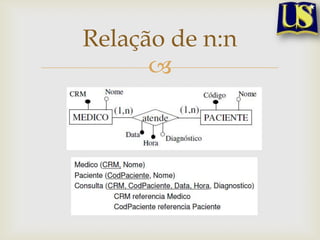

26. Relação de n:n


27. Exercício Exemplo

