Um banco de dados é uma coleção de dados relacionados que representa algum aspecto do mundo real. Um sistema gerenciador de banco de dados (SGBD) é um conjunto de ferramentas que gerencia o banco de dados, incluindo recursos para administração de usuários, criação de tabelas, backup e performance. Bancos de dados são usados em diversas aplicações como sistemas bancários, redes sociais e sequenciamento de genomas.

1. BANCO DE DADOS

2. Introdução
O que é um banco de dados?
• Coleção de dados relacionados.
• Fatos conhecidos que podem ser registrados e possuem
significado implícito.
• Representa algum aspecto do mundo real.
• Construído para uma finalidade específica.

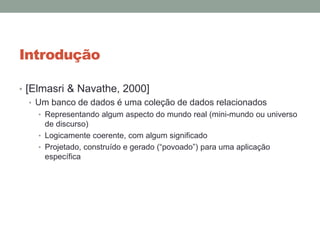

3. Introdução
• [Elmasri & Navathe, 2000]
• Um banco de dados é uma coleção de dados relacionados
• Representando algum aspecto do mundo real (mini-mundo ou universo
de discurso)
• Logicamente coerente, com algum significado
• Projetado, construído e gerado (“povoado”) para uma aplicação
específica

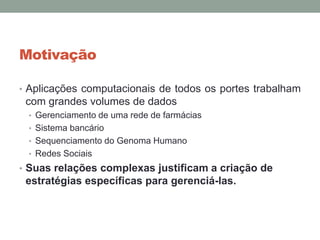

4. Motivação
• Aplicações computacionais de todos os portes trabalham
com grandes volumes de dados
• Gerenciamento de uma rede de farmácias
• Sistema bancário
• Sequenciamento do Genoma Humano
• Redes Sociais
• Suas relações complexas justificam a criação de
estratégias específicas para gerenciá-las.

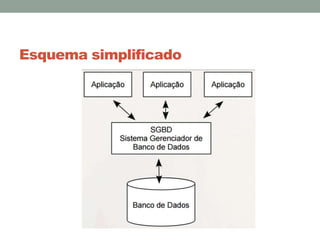

5. Esquema simplificado

6. Algumas aplicações
• Aplicações de banco de dados tradicionais
• Armazena informações textuais ou numéricas.
• Bancos de dados de multimídia
• Armazena imagens, clipes de áudio e streams de vídeo
digitalmente.
• Sistemas de informações geográficas (GIS)
• Armazena e analisa mapas, dados sobre o clima e imagens de
satélite.

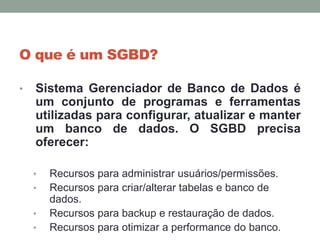

7. O que é um SGBD?
• Sistema Gerenciador de Banco de Dados é
um conjunto de programas e ferramentas
utilizadas para configurar, atualizar e manter
um banco de dados. O SGBD precisa
oferecer:
• Recursos para administrar usuários/permissões.
• Recursos para criar/alterar tabelas e banco de
dados.
• Recursos para backup e restauração de dados.
• Recursos para otimizar a performance do banco.

8. Alguns Bancos de Dados
www.sybase.com.br/
www.oracle.com
www-01.ibm.com/software/data/db2/
www.firebirdsql.org/
www.postgresql.org/www.microsoft.com/sqlserver/en/us/default.aspx
www.mysql.com/

9. Alguns Bancos de Dados
www.sybase.com.br/
www.oracle.com
www-01.ibm.com/software/data/db2/
www.firebirdsql.org/
www.postgresql.org/www.microsoft.com/sqlserver/en/us/default.aspx
www.mysql.com/

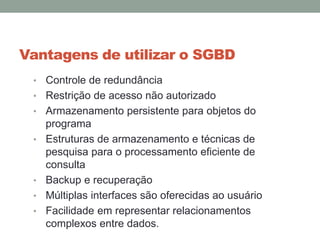

10. Vantagens de utilizar o SGBD
• Controle de redundância
• Restrição de acesso não autorizado
• Armazenamento persistente para objetos do
programa
• Estruturas de armazenamento e técnicas de
pesquisa para o processamento eficiente de
consulta
• Backup e recuperação
• Múltiplas interfaces são oferecidas ao usuário
• Facilidade em representar relacionamentos
complexos entre dados.

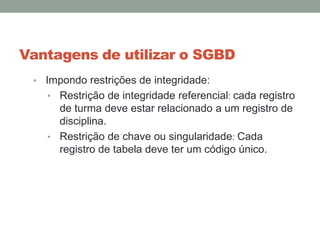

11. Vantagens de utilizar o SGBD
• Impondo restrições de integridade:
• Restrição de integridade referencial: cada registro
de turma deve estar relacionado a um registro de
disciplina.
• Restrição de chave ou singularidade: Cada
registro de tabela deve ter um código único.

12. Arquitetura de um SGBD
• Plataformas Centralizadas:
• Um computador de grande porte que é o
hospedeiro do SGBD e o emulador para os
aplicativos.
• Possui alto custo, e alto poder de processamento.

13. Arquitetura de um SGBD
• Sistema de Computador Pessoal:
• O computador pessoal é o hospedeiro do SGBD e o cliente
ao mesmo tempo.

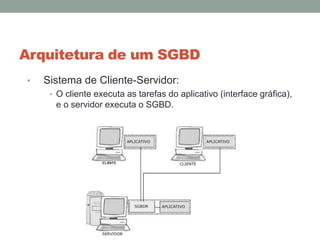

14. Arquitetura de um SGBD
• Sistema de Cliente-Servidor:
• O cliente executa as tarefas do aplicativo (interface gráfica),
e o servidor executa o SGBD.

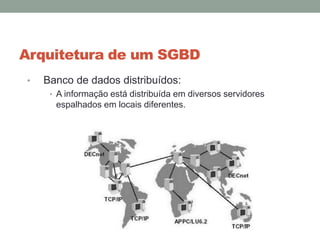

15. Arquitetura de um SGBD
• Banco de dados distribuídos:
• A informação está distribuída em diversos servidores
espalhados em locais diferentes.

16. Profissionais de banco de dados
• Administrador de banco de dados (DBA) é responsável
por:
• Autorizar o acesso ao banco de dados
• Coordenar e monitorar seu uso
• Adquirir recursos de software e hardware
• Projetistas de banco de dados são responsáveis por:
• Identificar os dados a serem armazenados
• Escolher estruturas apropriadas para representar e armazenar
esses dados
• Analistas de sistemas
• Identificam as necessidades dos usuários finais.
• Programadores de aplicações
• Implementam essas especificações como programas.
• Usuários finais

17. Universo de Discurso ou Mini-mundo
• “Um banco de dados representa algum
aspecto do mundo real, às vezes chamado
de minimundo ou de universo de discurso
(UoD – Universe of Discourse).”
(Elmasri & Navathe, 2011)

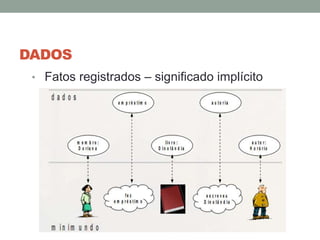

18. DADOS
• Fatos registrados – significado implícito

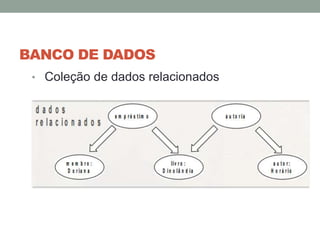

19. BANCO DE DADOS
• Coleção de dados relacionados

20. ABSTRAÇÃO
• Processo mental que consiste em escolher
ou isolar um aspecto determinado de um
estado de coisas relativamente complexo, a
fim de simplificar a sua avaliação.

21. Modelo de Dados, Esquema e Instância
• Modelo de dados: Conjunto de conceitos usados para
descrever a estrutura de um banco de dados
• Abstração de dados
• Estrutura = tipos de dados + relacionamentos + restrições
(+operações )
• Esquema: Descrição (textual ou gráfica) da estrutura de
um banco de dados de acordo com um determinado
modelo de dados
• Instância: Conjunto de dados armazenados em um banco
de dados em um determinado instante de tempo

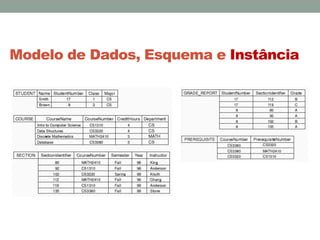

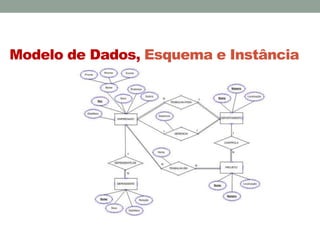

22. Modelo de Dados, Esquema e Instância

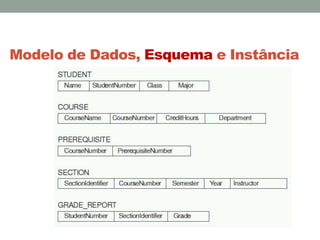

23. Modelo de Dados, Esquema e Instância

24. Modelo de Dados, Esquema e Instância

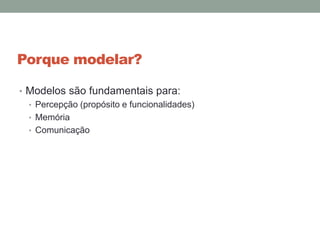

25. Porque modelar?
• Modelos são fundamentais para:
• Percepção (propósito e funcionalidades)
• Memória
• Comunicação

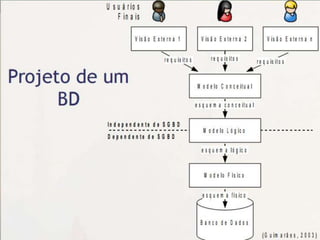

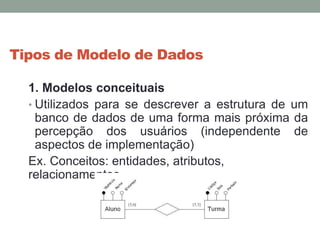

26. Tipos de Modelo de Dados
1. Modelos conceituais
• Utilizados para se descrever a estrutura de um
banco de dados de uma forma mais próxima da
percepção dos usuários (independente de
aspectos de implementação)
Ex. Conceitos: entidades, atributos,
relacionamentos

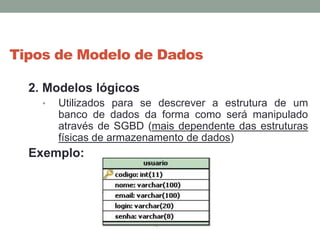

27. Tipos de Modelo de Dados
2. Modelos lógicos
• Utilizados para se descrever a estrutura de um
banco de dados da forma como será manipulado
através de SGBD (mais dependente das estruturas
físicas de armazenamento de dados)
Exemplo:

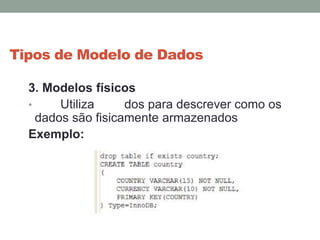

28. Tipos de Modelo de Dados
3. Modelos físicos
• Utiliza dos para descrever como os
dados são fisicamente armazenados
Exemplo:

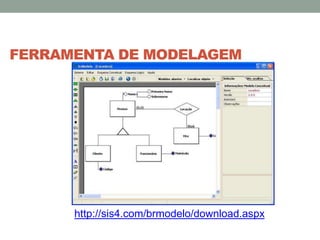

30. FERRAMENTA DE MODELAGEM
http://sis4.com/brmodelo/download.aspx

31. MODELO CONCEITUAL

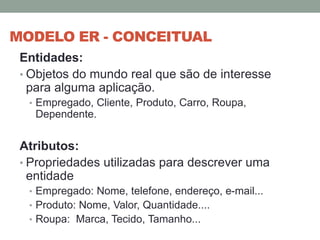

32. MODELO ER - CONCEITUAL

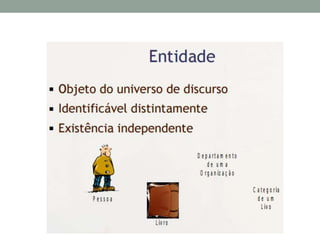

Entidades:
• Objetos do mundo real que são de interesse
para alguma aplicação.
• Empregado, Cliente, Produto, Carro, Roupa,
Dependente.

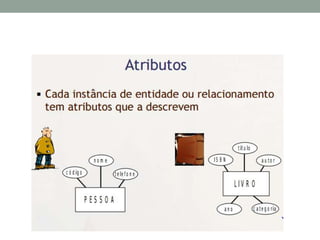

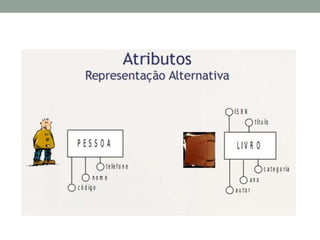

Atributos:
• Propriedades utilizadas para descrever uma
entidade
• Empregado: Nome, telefone, endereço, e-mail...
• Produto: Nome, Valor, Quantidade....
• Roupa: Marca, Tecido, Tamanho...

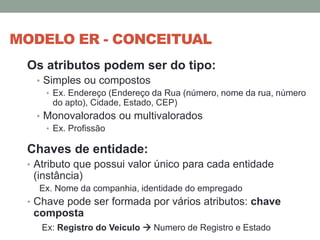

33. MODELO ER - CONCEITUAL

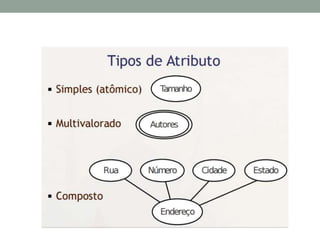

Os atributos podem ser do tipo:
• Simples ou compostos
• Ex. Endereço (Endereço da Rua (número, nome da rua, número
do apto), Cidade, Estado, CEP)
• Monovalorados ou multivalorados
• Ex. Profissão

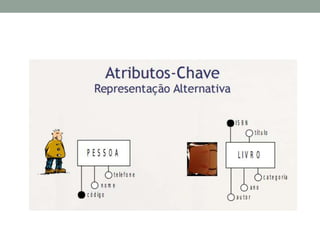

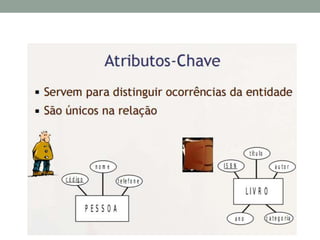

Chaves de entidade:
• Atributo que possui valor único para cada entidade
(instância)
Ex. Nome da companhia, identidade do empregado

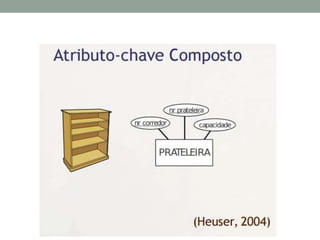

• Chave pode ser formada por vários atributos: chave
composta
Ex: Registro do Veiculo  Numero de Registro e Estado

34. MODELO ER - CONCEITUAL

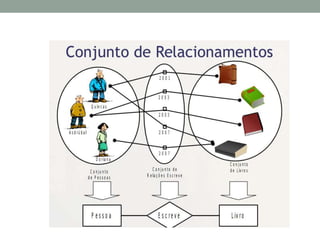

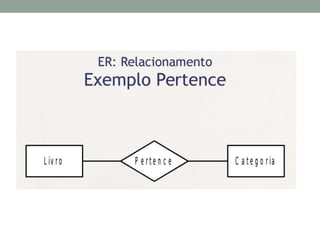

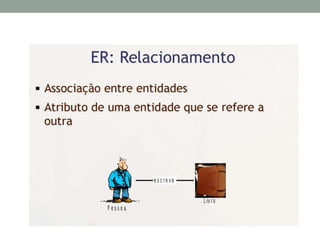

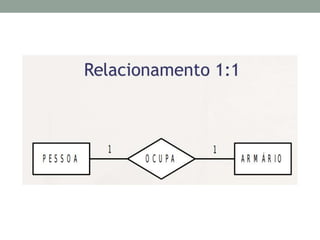

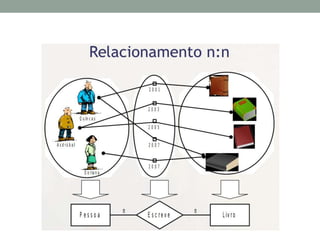

• Relacionamentos:
• Associações entre duas ou mais entidades distintas (instâncias)
com um significado
• Exemplo:
• Empregado trabalha no Departamento
• Empregado possui dependente
• Cliente compra produto

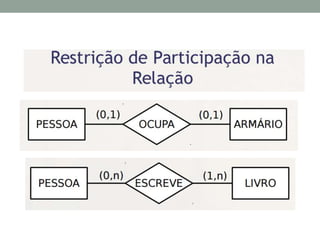

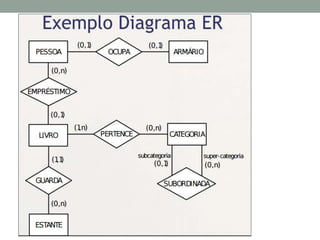

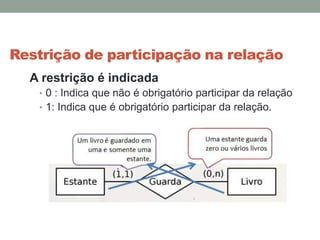

54. Restrição de participação na relação
A restrição é indicada
• 0 : Indica que não é obrigatório participar da relação
• 1: Indica que é obrigatório participar da relação.

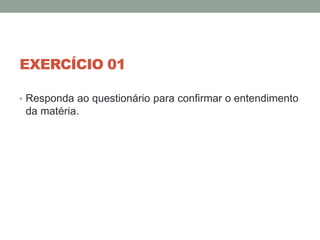

58. EXERCÍCIO 01
• Responda ao questionário para confirmar o entendimento
da matéria.

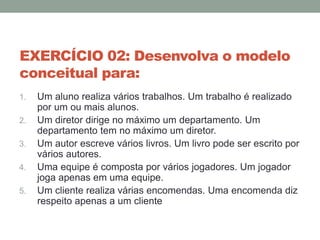

59. EXERCÍCIO 02: Desenvolva o modelo
conceitual para:
1. Um aluno realiza vários trabalhos. Um trabalho é realizado
por um ou mais alunos.
2. Um diretor dirige no máximo um departamento. Um
departamento tem no máximo um diretor.
3. Um autor escreve vários livros. Um livro pode ser escrito por
vários autores.
4. Uma equipe é composta por vários jogadores. Um jogador
joga apenas em uma equipe.
5. Um cliente realiza várias encomendas. Uma encomenda diz
respeito apenas a um cliente

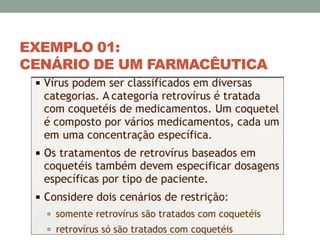

64. EXEMPLO 01:
CENÁRIO DE UM FARMACÊUTICA

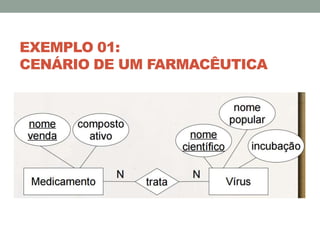

65. EXEMPLO 01:
CENÁRIO DE UM FARMACÊUTICA

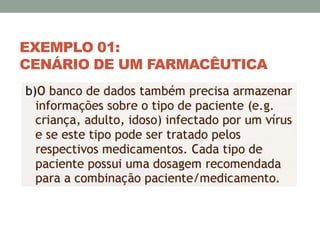

66. EXEMPLO 01:
CENÁRIO DE UM FARMACÊUTICA

67. EXEMPLO 01:
CENÁRIO DE UM FARMACÊUTICA

68. EXEMPLO 01:
CENÁRIO DE UM FARMACÊUTICA

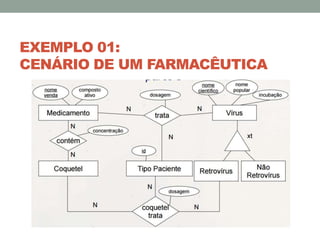

69. EXEMPLO 01:
CENÁRIO DE UM FARMACÊUTICA

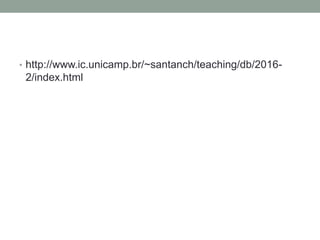

70. • http://www.ic.unicamp.br/~santanch/teaching/db/2016-
2/index.html
