Este documento descreve os passos para determinar as projeções ortogonais de uma reta oblíqua em relação a outra reta, passando por um ponto. Os passos incluem: 1) desenhar uma reta frontal ou horizontal passando pelo ponto e ortogonal à primeira reta, 2) determinar a traça da primeira reta, 3) passar o traço horizontal do plano perpendicular à projeção da primeira reta.

1. YºZ
r2
A2
X
A1
r1

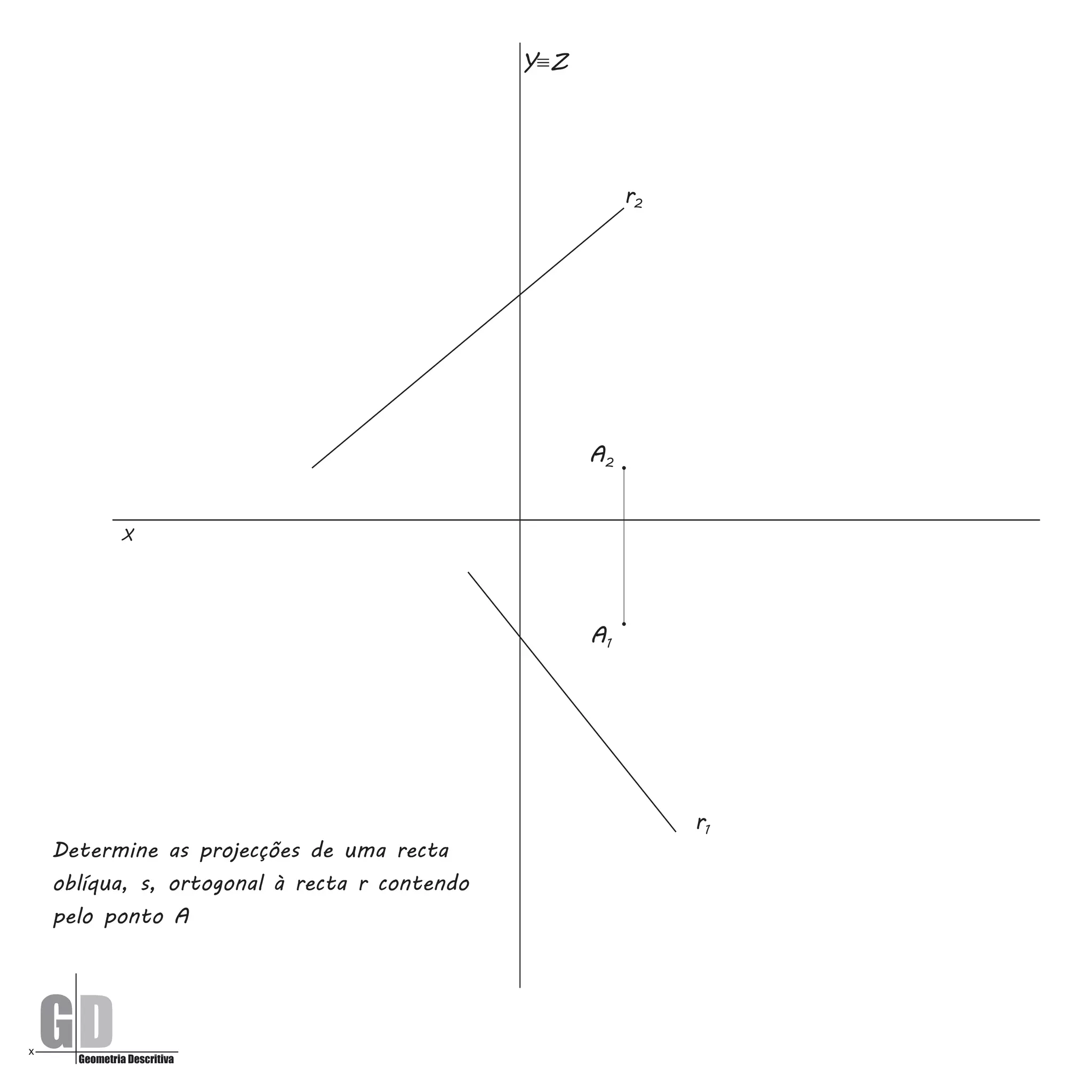

Determine as projecções de uma recta
oblíqua, s, ortogonal à recta r contendo
pelo ponto A
x
GDGeometria Descritiva

2. YºZ
r2
f2
A2
X
A1 f1
r1
1. Pelo ponto A, desenha-se uma recta
frontal ou horizontal, ortogonal à recta r
x
GDGeometria Descritiva

3. YºZ
r2
f2
A2
H2
X
A1 H1 f1
r1
2. Determina-se o traço da recta f.
x
GDGeometria Descritiva

4. YºZ
r2
f2
A2
H2
X
A1 H1 f1
ha
r1
3. Pela projecção horizontal, H1, passa-se
o traço horizontal do plano,
perpendicular à projecção r1.
x
GDGeometria Descritiva

5. YºZ
fa
r2
f2
A2
H2
X
A1 H1 f1
ha
r1
4. Determina-se o traço frontal do
plano, perpendicular à projecção r2
x
GDGeometria Descritiva

6. YºZ
fa
r2
f2
s2
F2
A2
H’2 H2 F1
X
A1 H1 f1
ha
H’1
s1
r1

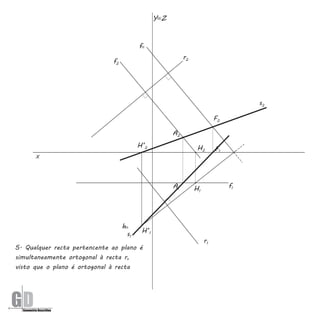

5. Qualquer recta pertencente ao plano é
simultaneamente ortogonal à recta r,
visto que o plano é ortogonal à recta
x
GDGeometria Descritiva
