Graph Databases
       e
    Neo4J
Cleber Dantas


• 8+ anos de experiência na área de TI
• Especialista em desenvolvimento Web
• Líder técnico e Desenvolvedor
• Ministro treinamentos sobre desenvolvimento
  Web
• Dou algumas palestras em eventos de tecnologia
• @cleberdantas
• http://www.cleberdantas.com

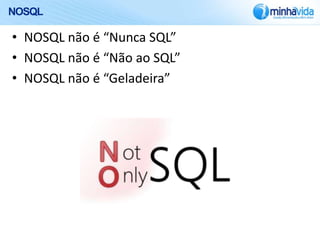

NOSQL

• NOSQL não é “Nunca SQL”
• NOSQL não é “Não ao SQL”
• NOSQL não é “Geladeira”

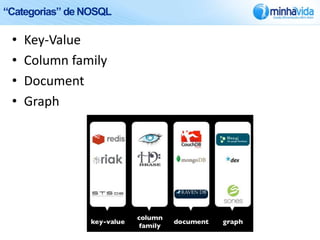

“Categorias” de NOSQL

 •   Key-Value
 •   Column family
 •   Document
 •   Graph
NOSQL

                                                      Key-Value
• Key-value stores
   • Based on DHTs / Amazon's Dynamo paper
   • Data model: (global) collection of K-V pairs
   • Example: Dynomite, Voldemort, Tokyo



 • BigTable clones                                  Column Family
    • Based on Google's BigTable paper
    • Data model: big table, column families
    • Example: Hbase, Hypertable
NOSQL

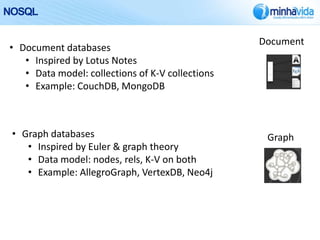

                                                  Document
• Document databases
   • Inspired by Lotus Notes
   • Data model: collections of K-V collections
   • Example: CouchDB, MongoDB



 • Graph databases                                 Graph
    • Inspired by Euler & graph theory
    • Data model: nodes, rels, K-V on both
    • Example: AllegroGraph, VertexDB, Neo4j

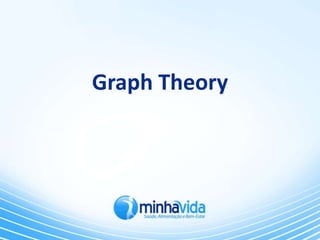

Graph Theory
Graph Theory




   • Físico e matemático do século 18
   • Primeiro paper publicado sobre teoria de
     grafos foi feito por Euler em 1736
Graph Theory




   • Vamos ao que interessa 
Graph Theory
Graph Theory




   Grafo – Um conjunto de vértices ligados por arestas

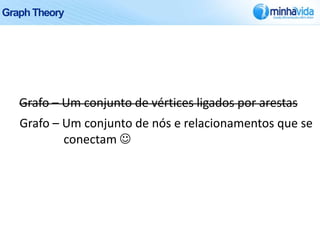

Graph Theory




   Grafo – Um conjunto de vértices ligados por arestas
   Grafo – Um conjunto de nós e relacionamentos que se
           conectam 

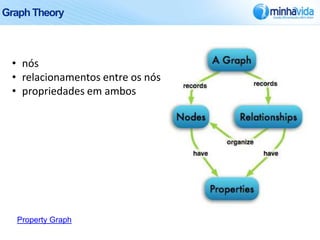

Graph Theory



 • nós
 • relacionamentos entre os nós
 • propriedades em ambos




  Property Graph

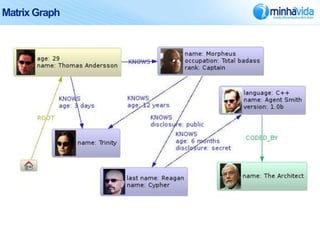

Matrix Graph

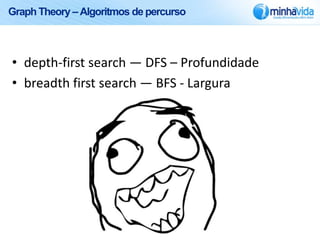

Graph Theory – Algoritmos de percurso



• depth-first search — DFS – Profundidade
• breadth first search — BFS - Largura
Graph Theory – DFS

                            1
                            A
                                                                                   R
                                                                   A
                                                                                   S
                                                                   F
                                                                                   Q
 2
 B             4
               C            8
                            D        12
                                     E              13
                                                    F              E
                                                                                   K
                                                                   D   Pilha
 3
 G         5
           H       7
                   I        9
                            J             14
                                           K        16
                                                     L        19
                                                              M                    L
                                                                   C
                                                                                   M
                                                                   B
           6
           N           10
                       O        11
                                 P        15
                                           Q   17
                                               R         18
                                                         S                         O
                                                                   G
                                                                                   P
     ALGORITMO:                                                    I
     empilhe o nó raiz da árvore;                                              J
                                                                       H   N
     enquanto existirem nós empilhados:
       desempilhe e marque o nó;
       para todos os nós filhos deste nó marcado:
         empilhe o nó filho;

     Peguei da net 

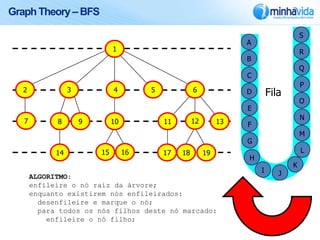

Graph Theory – BFS

                                                                                        S
                                                                     A
                              1
                              A                                                         R
                                                                     B
                                                                                        Q
                                                                     C
                                                                                        P
  2              3            4         5             6
  B              C            D         E             F              D       Fila
                                                                                        O
                                                                     E
                                                                                        N
  7
  G         8
            H        9
                     I        10
                               J            11
                                             K        12
                                                       L        13
                                                                 M   F
                                                                                        M
                                                                     G
            14
            N            15
                         O         16
                                    P       17
                                             Q   18
                                                 R         19
                                                           S                            L
                                                                     H
                                                                                    K
                                                                         I      J
      ALGORITMO:
      enfileire o nó raiz da árvore;
      enquanto existirem nós enfileirados:
        desenfileire e marque o nó;
        para todos os nós filhos deste nó marcado:
          enfileire o nó filho;

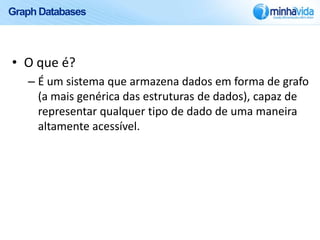

Graph Databases



• O que é?
   – É um sistema que armazena dados em forma de grafo
     (a mais genérica das estruturas de dados), capaz de
     representar qualquer tipo de dado de uma maneira
     altamente acessível.

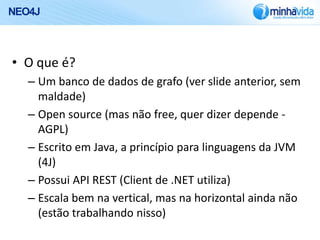

NEO4J



• O que é?
   – Um banco de dados de grafo (ver slide anterior, sem
     maldade)
   – Open source (mas não free, quer dizer depende -
     AGPL)
   – Escrito em Java, a princípio para linguagens da JVM
     (4J)
   – Possui API REST (Client de .NET utiliza)
   – Escala bem na vertical, mas na horizontal ainda não
     (estão trabalhando nisso)
DEMO




 Sem mandinga agora por favor

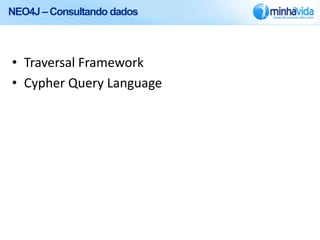

NEO4J – Consultando dados



• Traversal Framework
• Cypher Query Language

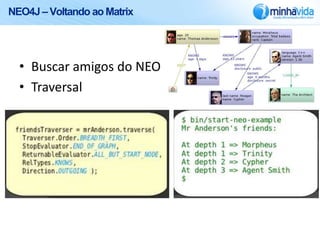

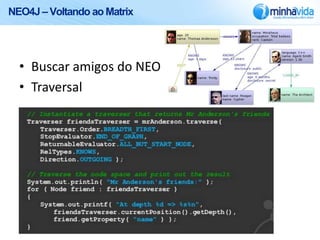

NEO4J – Voltando ao Matrix




  • Buscar amigos do NEO
  • Traversal
NEO4J – Voltando ao Matrix




  • Buscar amigos do NEO
  • Traversal

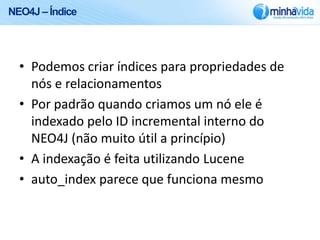

NEO4J – Índice




  • Podemos criar índices para propriedades de
    nós e relacionamentos
  • Por padrão quando criamos um nó ele é
    indexado pelo ID incremental interno do
    NEO4J (não muito útil a princípio)
  • A indexação é feita utilizando Lucene
  • auto_index parece que funciona mesmo
NEO4J – WebAdmin

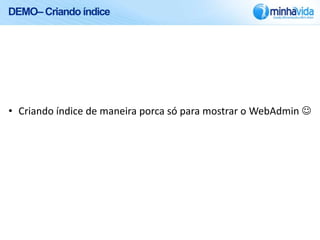

DEMO– Criando índice




• Criando índice de maneira porca só para mostrar o WebAdmin 

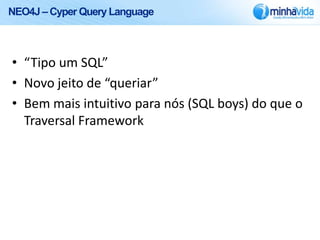

NEO4J – Cyper Query Language



• “Tipo um SQL”
• Novo jeito de “queriar”
• Bem mais intuitivo para nós (SQL boys) do que o
  Traversal Framework

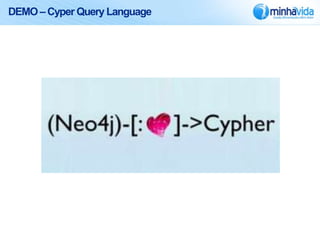

DEMO – Cyper Query Language

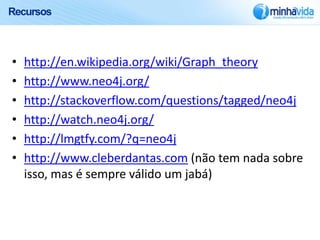

Recursos



•   http://en.wikipedia.org/wiki/Graph_theory
•   http://www.neo4j.org/
•   http://stackoverflow.com/questions/tagged/neo4j
•   http://watch.neo4j.org/
•   http://lmgtfy.com/?q=neo4j
•   http://www.cleberdantas.com (não tem nada sobre
    isso, mas é sempre válido um jabá)
Obrigado. Perguntas? Se eu souber responder claro 
