Este documento descreve um compressor rotativo CBP-50, incluindo suas características gerais, instrumentação e proteções, dimensões e especificações técnicas. O compressor é totalmente integrado em um único skid com planta antiderrapante para fácil transporte. Possui unidade compressora de parafuso lubrificada e separador de líquidos de aço inoxidável projetado sob o código ASME. Fornece vazão máxima de 19.054 Sm3/D com motor elétrico de 37 kW.
Merged

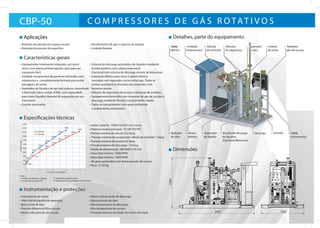

- 2. C O MP R E S S O R E S D E G Á S R O TAT I V O SCBP-50 • Equipamente totalmente integrado, um único skid e com planta antiderrapante, apta para um transporte fácil. • Unidade compressora de parafuso lubricado, com rolamentos e completamente fechada para evitar passagens de vento. • Separador de líquidos de aço até carbono, desenhado e fabricado sob o código ASME, com capacidade para tratar líquidos. Material de separação em aço inexorável. • Grande autonomia • Sistema de descarga automática de líquidos mediante bomba positiva com cabeça inexorável. (Opcional com sistema de descarga através de blowcase) • Instalação elétrica para zona 2, tabela elétrica montada com separador como corta fogo.Todas as senhas analógicas e discretas são montadas com barreiras zenner. • Válvulas de segurança de sucção e descarga de unidade. • Equipamento fornecido com conexões de gás de sucção e descarga, mediante flexível e acoplamento rápido. • Todos os componentes com epoxi-poliamida e acabamento poliuretano. Características gerais • Redução da pressão em espaço anular • Redução da pressão da superfície • Recolhimento de gás e vapores de tanque • Unidade Booster Aplicações Detalhes, parte do equipamento Dimensões • Instrumento de vazão • Alto nivel de líquidos de separação • Baixo nivel de óleo • Pressão diferencial filtro sucção • Baixa e alta pressão de sucção • Baixa e alta pressão de descarga • Baixa pressão de óleo • Alta temperatura de descarga • Alta temperatura de sucção • Proteção térmica enrolada no motor principal Instrumentação e proteções • Tabela elétrica • Unidade compresssora • Válvula de controle • Separador de Aceite • Válvulas de segurança • Coletor de vento • Radiador gás de sucção • Radiador de óléo • Motor elétrico • Separador de líquido • Bomba de descarga de líquidos (Opcional Blowcase) • Descarga • Tabela instrumental • Entrada 2300 3450 1950 • Separador de oléo 2568 6312 8160 9960 11640 13512 15120 16920 18264 3236 7953 10282 12550 14666 17025 19051 0 2000 4000 6000 8000 10000 12000 14000 16000 18000 20000 22000 0.1 1 1.5 2 2.5 3 3.5 4 4.5 5 VAZÃO(SCMD) Pressão de sucção (BARG) 3000 RPM 4000 RPM • Vazão máxima : 19054 Sm3/D (ver curva) • Potência motor principal : 37 kW (50 HP) • Pressão mínima de sucção: 0,2 barg • Pressão máxima de sucção(com válvula de controle) :7 barg • Pressão máxima de sucção:4,5 barg • Pressão máxima de descarga : 14 barg • Tensão de alimentação: 380/400 V (50 hZ) • Velocidad mínima : 3000 RPM • Velocidad máxima : 4000 RPM • By-pass automático por baixa pressão de sucção. • Peso : 2120 Kg Especificações técnicas Notas: 1- Pressão de descarga : 10 barg 2- Temperatura de gás 20ºC 3- Densidade específica: 0,65 4- Potência do motor principal: 37 Kw (50 HP)
