Motor de Combustão Interna – Ciclo Otto

       Neste item descrito será descrito o princípio de funcionamento de um motor de
combustão interna. Embora a maioria das turbinas a gás também opere por combustão
interna, este termo é normalmente aplicado a motores alternativos de combustão interna,
do tipo convencional, utilizados em carros, caminhões e ônibus [1].
       Os dois principais tipos de motores alternativos de combustão interna são os
motores de ignição à centelha – ciclo Otto – (“spark ignition”) e motores de ignição à
compressão – ciclo Diesel – (“compression ignition”). Neste item será ilustrado o motor
de combustão interna ciclo Otto.
       O motor ciclo Otto opera de maneira conhecido como quatro-tempos. Cada
cilindro necessita de quatro estágios de pistão – duas revoluções do girabrequim – para
completar a seqüência de eventos que produz um ciclo de potência. Cada estágio do
ciclo de quatro-tempos são descritos a seguir:


   Estágio de Admissão (“intake stroke”): Estágio iniciado quando o pistão está no
ponto morto superior e encerrado quando o curso do pistão está no ponto morto inferior.
Neste estágio, a depressão (“vácuo”) criada pelo pistão – ao descer até o ponto morto
inferior – dentro do cilindro é responsável pela admissão da mistura ar-combustível
fresca. A válvula de admissão se abre imediatamente antes deste estágio começar, e se
fecha logo após o fim deste estágio.
   Estágio de Compressão (“compression stroke”): Estágio na qual ambas as válvulas
estão fechadas e a mistura dentro do cilindro é comprimida a uma pequena fração de seu
volume inicial. Ocorre uma compressão isoentrópica e próximo ao fim deste estágio –
avanço de ignição – a combustão é iniciada e a pressão no cilindro aumenta
substancialmente e rapidamente.
   Estágio de Expansão (“power stroke” ou “expansion stroke”): Estágio que se inicia
com o pistão no ponto morto superior e termina no ponto morto inferior. No início deste
estágio, os gases a altas temperatura e pressão empurram o pistão para baixo e forçam a
rotação do virabrequim. Neste estágio, o trabalho realizado pelos gases de combustão
sobre o pistão é, aproximadamente, cinco vezes maior do que o trabalho realizado pelo
pistão sobre a mistura ar-combustível no estágio anterior. Conforme pistão se aproxima
do ponto morto inferior, a válvula de expansão se abre para iniciar o processo de
exaustão dos gases. Há uma queda de pressão no interior do cilindro, atingindo valores
próximos à pressão de exaustão.
    Estágio de Exaustão (“exhaust stroke”): estágio no qual o restante dos gases
queimados deixam o cilindro. Primeiro, porque a pressão no interior do cilindro pode
ser substancialmente maior do que a pressão de exaustão, e segundo porque os gases são
expulsos pelo pistão quando este sobe dentro do cilindro até o ponto morto superior. À
medida que o pistão se aproxima do ponto morto superior, a válvula de admissão se
abre, e, imediatamente após este ponto a válvula de exaustão se fecha e o ciclo se
reinicia.

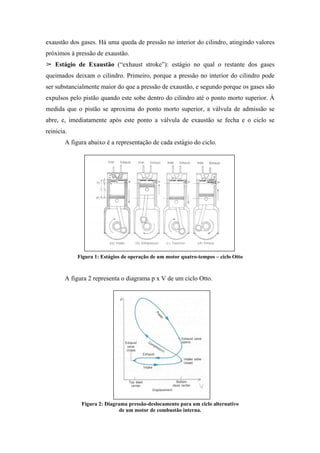

        A figura abaixo é a representação de cada estágio do ciclo.




            Figura 1: Estágios de operação de um motor quatro-tempos – ciclo Otto



        A figura 2 representa o diagrama p x V de um ciclo Otto.




              Figura 2: Diagrama pressão-deslocamento para um ciclo alternativo
                              de um motor de combustão interna.

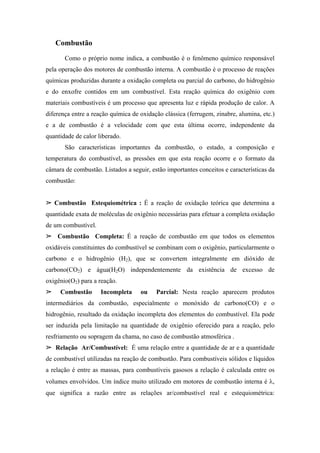

Combustão
       Como o próprio nome indica, a combustão é o fenômeno químico responsável
pela operação dos motores de combustão interna. A combustão é o processo de reações
químicas produzidas durante a oxidação completa ou parcial do carbono, do hidrogênio
e do enxofre contidos em um combustível. Esta reação química do oxigênio com
materiais combustíveis é um processo que apresenta luz e rápida produção de calor. A
diferença entre a reação química de oxidação clássica (ferrugem, zinabre, alumina, etc.)
e a de combustão é a velocidade com que esta última ocorre, independente da
quantidade de calor liberado.
       São características importantes da combustão, o estado, a composição e
temperatura do combustível, as pressões em que esta reação ocorre e o formato da
câmara de combustão. Listados a seguir, estão importantes conceitos e características da
combustão:


   Combustão Estequiométrica : É a reação de oxidação teórica que determina a
quantidade exata de moléculas de oxigênio necessárias para efetuar a completa oxidação
de um combustível.
    Combustão Completa: É a reação de combustão em que todos os elementos
oxidáveis constituintes do combustível se combinam com o oxigênio, particularmente o
carbono e o hidrogênio (H2), que se convertem integralmente em dióxido de
carbono(CO2) e água(H2O) independentemente da existência de excesso de
oxigênio(O2) para a reação.
     Combustão       Incompleta     ou    Parcial: Nesta reação aparecem produtos
intermediários da combustão, especialmente o monóxido de carbono(CO) e o
hidrogênio, resultado da oxidação incompleta dos elementos do combustível. Ela pode
ser induzida pela limitação na quantidade de oxigênio oferecido para a reação, pelo
resfriamento ou sopragem da chama, no caso de combustão atmosférica .
   Relação Ar/Combustível: É uma relação entre a quantidade de ar e a quantidade
de combustível utilizadas na reação de combustão. Para combustíveis sólidos e líquidos
a relação é entre as massas, para combustíveis gasosos a relação é calculada entre os
volumes envolvidos. Um índice muito utilizado em motores de combustão interna é λ,
que significa a razão entre as relações ar/combustível real e estequiométrica:

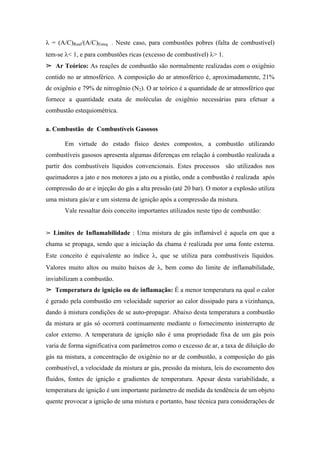

λ = (A/C)Real/(A/C)Esteq. . Neste caso, para combustões pobres (falta de combustível)
tem-se λ< 1, e para combustões ricas (excesso de combustível) λ> 1.
   Ar Teórico: As reações de combustão são normalmente realizadas com o oxigênio
contido no ar atmosférico. A composição do ar atmosférico é, aproximadamente, 21%
de oxigênio e 79% de nitrogênio (N2). O ar teórico é a quantidade de ar atmosférico que
fornece a quantidade exata de moléculas de oxigênio necessárias para efetuar a
combustão estequiométrica.

a. Combustão de Combustíveis Gasosos

       Em virtude do estado físico destes compostos, a combustão utilizando
combustíveis gasosos apresenta algumas diferenças em relação à combustão realizada a
partir dos combustíveis líquidos convencionais. Estes processos são utilizados nos
queimadores a jato e nos motores a jato ou a pistão, onde a combustão é realizada após
compressão do ar e injeção do gás a alta pressão (até 20 bar). O motor a explosão utiliza
uma mistura gás/ar e um sistema de ignição após a compressão da mistura.
       Vale ressaltar dois conceito importantes utilizados neste tipo de combustão:


  Limites de Inflamabilidade : Uma mistura de gás inflamável é aquela em que a
chama se propaga, sendo que a iniciação da chama é realizada por uma fonte externa.
Este conceito é equivalente ao índice λ, que se utiliza para combustíveis líquidos.
Valores muito altos ou muito baixos de λ, bem como do limite de inflamabilidade,
inviabilizam a combustão.
   Temperatura de ignição ou de inflamação: É a menor temperatura na qual o calor
é gerado pela combustão em velocidade superior ao calor dissipado para a vizinhança,
dando à mistura condições de se auto-propagar. Abaixo desta temperatura a combustão
da mistura ar gás só ocorrerá continuamente mediante o fornecimento ininterrupto de
calor externo. A temperatura de ignição não é uma propriedade fixa de um gás pois
varia de forma significativa com parâmetros como o excesso de ar, a taxa de diluição do
gás na mistura, a concentração de oxigênio no ar de combustão, a composição do gás
combustível, a velocidade da mistura ar gás, pressão da mistura, leis do escoamento dos
fluidos, fontes de ignição e gradientes de temperatura. Apesar desta variabilidade, a
temperatura de ignição é um importante parâmetro de medida da tendência de um objeto
quente provocar a ignição de uma mistura e portanto, base técnica para considerações de
segurança. A temperatura de ignição de muitas substâncias combustíveis se reduz com o
aumento da pressão, o que representa um importante fator para a operação dos motores
alternativos e turbinas a gás [7].

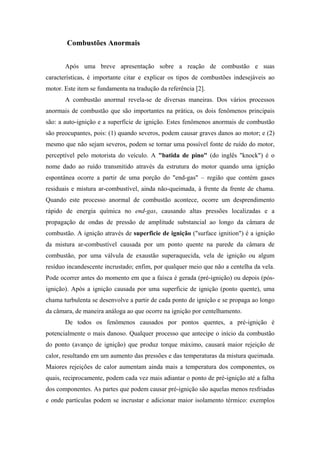

Combustões Anormais


       Após uma breve apresentação sobre a reação de combustão e suas
características, é importante citar e explicar os tipos de combustões indesejáveis ao
motor. Este item se fundamenta na tradução da referência [2].
       A combustão anormal revela-se de diversas maneiras. Dos vários processos
anormais de combustão que são importantes na prática, os dois fenômenos principais
são: a auto-ignição e a superfície de ignição. Estes fenômenos anormais de combustão
são preocupantes, pois: (1) quando severos, podem causar graves danos ao motor; e (2)
mesmo que não sejam severos, podem se tornar uma possível fonte de ruído do motor,
perceptível pelo motorista do veículo. A "batida de pino" (do inglês "knock") é o
nome dado ao ruído transmitido através da estrutura do motor quando uma ignição
espontânea ocorre a partir de uma porção do "end-gas" – região que contém gases
residuais e mistura ar-combustível, ainda não-queimada, à frente da frente de chama.
Quando este processo anormal de combustão acontece, ocorre um desprendimento
rápido de energia química no end-gas, causando altas pressões localizadas e a
propagação de ondas de pressão de amplitude substancial ao longo da câmara de
combustão. A ignição através de superficie de ignição ("surface ignition") é a ignição
da mistura ar-combustível causada por um ponto quente na parede da câmara de
combustão, por uma válvula de exaustão superaquecida, vela de ignição ou algum
resíduo incandescente incrustado; enfim, por qualquer meio que não a centelha da vela.
Pode ocorrer antes do momento em que a faísca é gerada (pré-ignição) ou depois (pós-
ignição). Após a ignição causada por uma superficie de ignição (ponto quente), uma
chama turbulenta se desenvolve a partir de cada ponto de ignição e se propaga ao longo
da câmara, de maneira análoga ao que ocorre na ignição por centelhamento.
       De todos os fenômenos causados por pontos quentes, a pré-ignição é
potencialmente o mais danoso. Qualquer processo que antecipe o início da combustão
do ponto (avanço de ignição) que produz torque máximo, causará maior rejeição de
calor, resultando em um aumento das pressões e das temperaturas da mistura queimada.
Maiores rejeições de calor aumentam ainda mais a temperatura dos componentes, os
quais, reciprocamente, podem cada vez mais adiantar o ponto de pré-ignição até a falha
dos componentes. As partes que podem causar pré-ignição são aquelas menos resfriadas
e onde partículas podem se incrustar e adicionar maior isolamento térmico: exemplos

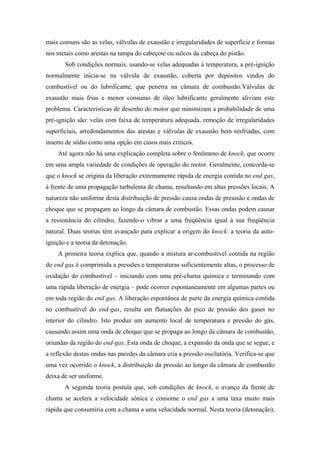

mais comuns são as velas, válvulas de exaustão e irregularidades de superfície e formas
nos metais como arestas na tampa do cabeçote ou sulcos da cabeça do pistão.
       Sob condições normais, usando-se velas adequadas à temperatura, a pré-ignição
normalmente inicia-se na válvula de exaustão, coberta por depósitos vindos do
combustível ou do lubrificante, que penetra na câmara de combustão.Válvulas de
exaustão mais frias e menor consumo de óleo lubrificante geralmente aliviam este
problema. Características de desenho do motor que minimizam a probabilidade de uma
pré-ignição são: velas com faixa de temperatura adequada, remoção de irregularidades
superficiais, arredondamentos das arestas e válvulas de exaustão bem resfriadas, com
inserto de sódio como uma opção em casos mais críticos.
    Até agora não há uma explicação completa sobre o fenômeno de knock, que ocorre
em uma ampla variedade de condições de operação do motor. Geralmente, concorda-se
que o knock se origina da liberação extremamente rápida de energia contida no end gas,
à frente de uma propagação turbulenta de chama, resultando em altas pressões locais. A
natureza não uniforme desta distribuição de pressão causa ondas de presssão e ondas de
choque que se propagam ao longo da câmara de combustão. Essas ondas podem causar
a ressonância do cilindro, fazendo-o vibrar a uma freqüência igual à sua freqüência
natural. Duas teorias têm avançado para explicar a origem do knock: a teoria da auto-
ignição e a teoria da detonação.
    A primeira teoria explica que, quando a mistura ar-combustível contida na região
do end gas é comprimida a pressões e temperaturas suficientemente altas, o processo de
oxidação do combustível – iniciando com uma pré-chama química e terminando com
uma rápida liberação de energia – pode ocorrer espontaneamente em algumas partes ou
em toda região do end gas. A liberação espontânea de parte da energia química contida
no combustível do end-gas, resulta em flutuações do pico de pressão dos gases no
interior do cilindro. Isto produz um aumento local de temperatura e pressão do gás,
causando assim uma onda de choque que se propaga ao longo da câmara de combustão,
oriundas da região do end-gas. Esta onda de choque, a expansão da onda que se segue, e
a reflexão destas ondas nas paredes da câmara cria a pressão oscilatória. Verifica-se que
uma vez ocorrido o knock, a distribuição da pressão ao longo da câmara de combustão
deixa de ser uniforme.
       A segunda teoria postula que, sob condições de knock, o avanço da frente de
chama se acelera a velocidade sônica e consome o end gas a uma taxa muito mais
rápida que consumiria com a chama a uma velocidade normal. Nesta teoria (detonação),
a propagação de ondas de choque, que são ondas de velocidade sônica, causam picos de
pressão localizada. Esse pico de pressão induz a ignição da mistura e,
conseqüentemente, há uma rápida liberação de energia química e um aumento ainda
maior do pico de pressão local, que já assumira valores altíssimos. A propagação destas
ondas de altíssima pressão ocorre então a velocidade supersônica, dissipando energia
em forma de ruído, conhecido por “batida de pino” (knock).
       Estas teorias tentam descrever o que causa a rápida liberação de energia química
no end-gas, criando, localmente, altas pressões nesta região.O fenômeno de knock no
motor inclui também a propagação de fortes ondas de pressão pela câmara, ressonância
na câmara e transmissão de som através do bloco do motor. A teoria da detonação tem
levado muitas pessoas a chamar knock de detonação, entretanto o knock é fenômeno no
motor mais amplo do que apenas o desprendimento de energia no end-gas. Há muito
menos evidências para se adotar a teoria da detonação, como um processo inicial de
knock, do que para se aceitar teoria da auto-ignição. Evidências mais recentes indicam
que o knock se origina com a auto-ignição ou ignição espontânea de um ou mais locais
dentro da região do end-gas. Outras regiões (algumas adjacentes às regiões já
queimadas bem como as regiões separadas, ou seja, opostas) então, são ignitadas até que
toda mistura contida no end-gas seja completamente consumida. Esta seqüência de
processos ocorre de maneira extremamente rápida. Sendo assim, a teoria da auto-
ignição é mais completamente aceita.
       A auto-ignição ocorre principalmente sob condições de abertura máxima da
borboleta, sendo por isso, uma restrição direta à performance dos motores. Também
restringe a eficiência dos motores, visto que limita a temperatura e pressão do end-gas,
restringindo assim o valor da taxa de compressão do motor. A ocorrência e a severidade
do knock depende da capacidade anti-detonante do combustível e das características
anti-detonantes do motor. O número de octanagem requerido por um motor depende de
como o desenho e as condições sob as quais ele opera, afetam a temperatura e a pressão
do end-gas à frente da chama, e do tempo necessário para queimar a massa da mistura
no cilindro. A tendência de um motor à auto-ignição, definido por octanagem requerida,
é aumentada por fatores que produzem temperaturas e pressões mais altas ou estendem
o tempo de queima da mistura. Assim, a auto-ignição é uma restrição que depende tanto
da qualidade do combustível como da habilidade do projetista em atingir o
comportamento normal de combustão, simultaneamente mantendo a propensão do
motor a suportar knock mínimo.

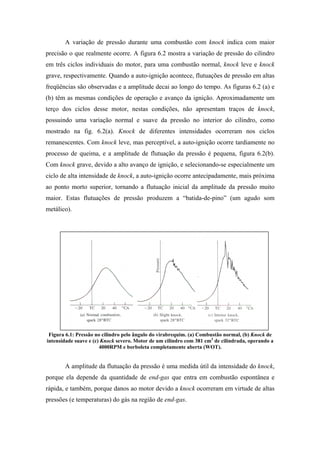

A variação de pressão durante uma combustão com knock indica com maior
precisão o que realmente ocorre. A figura 6.2 mostra a variação de pressão do cilindro
em três ciclos individuais do motor, para uma combustão normal, knock leve e knock
grave, respectivamente. Quando a auto-ignição acontece, flutuações de pressão em altas
freqüências são observadas e a amplitude decai ao longo do tempo. As figuras 6.2 (a) e
(b) têm as mesmas condições de operação e avanço da ignição. Aproximadamente um
terço dos ciclos desse motor, nestas condições, não apresentam traços de knock,
possuindo uma variação normal e suave da pressão no interior do cilindro, como
mostrado na fig. 6.2(a). Knock de diferentes intensidades ocorreram nos ciclos
remanescentes. Com knock leve, mas perceptível, a auto-ignição ocorre tardiamente no
processo de queima, e a amplitude de flutuação da pressão é pequena, figura 6.2(b).
Com knock grave, devido a alto avanço de ignição, e selecionando-se especialmente um
ciclo de alta intensidade de knock, a auto-ignição ocorre antecipadamente, mais próxima
ao ponto morto superior, tornando a flutuação inicial da amplitude da pressão muito
maior. Estas flutuações de pressão produzem a “batida-de-pino” (um agudo som
metálico).




 Figura 6.1: Pressão no cilindro pelo ângulo do virabrequim. (a) Combustão normal, (b) Knock de
intensidade suave e (c) Knock severo. Motor de um cilindro com 381 cm3 de cilindrada, operando a
                       4000RPM e borboleta completamente aberta (WOT).


       A amplitude da flutuação da pressão é uma medida útil da intensidade do knock,
porque ela depende da quantidade de end-gas que entra em combustão espontânea e
rápida, e também, porque danos ao motor devido a knock ocorreram em virtude de altas
pressões (e temperaturas) do gás na região de end-gas.

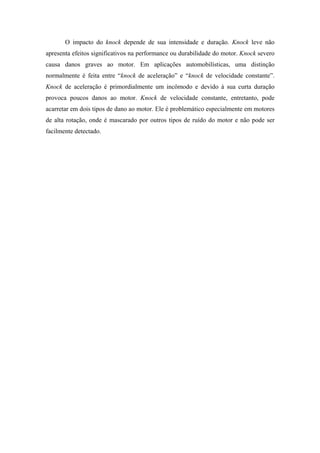

O impacto do knock depende de sua intensidade e duração. Knock leve não
apresenta efeitos significativos na performance ou durabilidade do motor. Knock severo
causa danos graves ao motor. Em aplicações automobilísticas, uma distinção
normalmente é feita entre “knock de aceleração” e “knock de velocidade constante”.
Knock de aceleração é primordialmente um incômodo e devido à sua curta duração
provoca poucos danos ao motor. Knock de velocidade constante, entretanto, pode
acarretar em dois tipos de dano ao motor. Ele é problemático especialmente em motores
de alta rotação, onde é mascarado por outros tipos de ruído do motor e não pode ser
facilmente detectado.

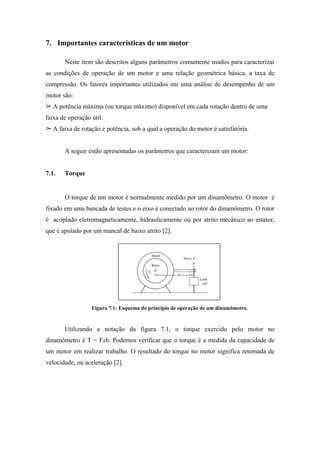

7. Importantes características de um motor

       Neste item são descritos alguns parâmetros comumente usados para caracterizar
as condições de operação de um motor e uma relação geométrica básica, a taxa de
compressão. Os fatores importantes utilizados em uma análise de desempenho de um
motor são:
   A potência máxima (ou torque máximo) disponível em cada rotação dentro de uma
faixa de operação útil.
   A faixa de rotação e potência, sob a qual a operação do motor é satisfatória.


       A seguir estão apresentadas os parâmetros que caracterizam um motor:


7.1.   Torque


       O torque de um motor é normalmente medido por um dinamômetro. O motor é
fixado em uma bancada de testes e o eixo é conectado ao rotor do dinamômetro. O rotor
é acoplado eletromagneticamente, hidraulicamente ou por atrito mecânico ao estator,
que é apoiado por um mancal de baixo atrito [2].




                  Figura 7.1: Esquema do princípio de operação de um dinamômetro.


       Utilizando a notação da figura 7.1, o torque exercido pelo motor no
dinamômetro é T = Fxb. Podemos verificar que o torque é a medida da capacidade de
um motor em realizar trabalho. O resultado do torque no motor significa retomada de
velocidade, ou aceleração [2].
7.2.   Potência


       A potência é uma grandeza em função do tempo. A potência entregue pelo motor
e absorvida pelo dinamômetro é o produto do torque pela velocidade angular.


                                            P = 2 ⋅π ⋅ N ⋅ T ,


onde N é a rotação do virabrequim. No sistema internacional de unidades:


                        P ( kW ) = 2 ⋅ π ⋅ N ( rev / s ) ⋅ T ( N ⋅ m) ⋅ 10 −3


       Nota-se que a potência é a taxa pela qual o trabalho é feito. O valor da potência
do motor, como descrita neste item, é chamada de potência de freio (“break power”).
Esta é a potência útil transmitida pelo motor à célula de carga do dinamômetro. A
potência de freio, é a potência necessária dissipada pelo dinamômetro para manter o
motor sob uma determinada rotação e carga [2].


7.3.   Pressão Média Efetiva


       Embora o torque seja uma grandeza indicadora da capacidade de um motor em
particular realizar trabalho, seu valor depende do tamanho do motor. Uma medida mais
útil de desempenho do motor é obtida pelo quociente entre o trabalho por ciclo e o
deslocamento volumétrico do cilindro por ciclo. Portanto, o parâmetro obtido tem a
unidade de força por área e é chamada de pressão média efetiva (mep – “mean effective
pressure”) [1].
       Da equação do trababalho:


                                                           P ⋅ nR
                         Trabalho _ por _ ciclo =                 (Equação 7.3.I)
                                                             N


Onde: 1) nR é o número de revolução do virabrequim por tempo do cilindro do motor
(dois para motores quatro-tempos e um para motores dois-tempos).
2) N é a rotação do motor.
3) P é a potência do motor.

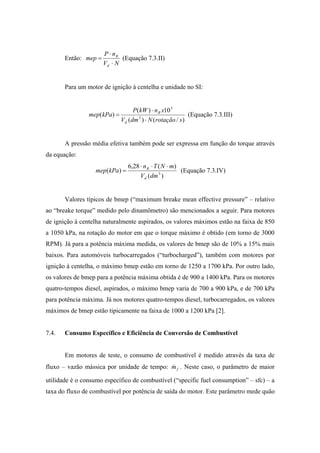

P ⋅ nR
       Então: mep =          (Equação 7.3.II)
                      Vd ⋅ N


       Para um motor de ignição à centelha e unidade no SI:


                                P(kW ) ⋅ n R x10 3
                mep(kPa) =                               (Equação 7.3.III)
                           Vd (dm 3 ) ⋅ N (rotação / s )


       A pressão média efetiva também pode ser expressa em função do torque através
da equação:
                                6,28 ⋅ n R ⋅ T ( N ⋅ m)
                   mep(kPa) =                           (Equação 7.3.IV)
                                     Vd (dm 3 )


       Valores típicos de bmep (“maximum breake mean effective pressure” – relativo
ao “breake torque” medido pelo dinamômetro) são mencionados a seguir. Para motores
de ignição à centelha naturalmente aspirados, os valores máximos estão na faixa de 850
a 1050 kPa, na rotação do motor em que o torque máximo é obtido (em torno de 3000
RPM). Já para a potência máxima medida, os valores de bmep são de 10% a 15% mais
baixos. Para automóveis turbocarregados (“turbocharged”), também com motores por
ignição à centelha, o máximo bmep estão em torno de 1250 a 1700 kPa. Por outro lado,
os valores de bmep para a potência máxima obtida é de 900 a 1400 kPa. Para os motores
quatro-tempos diesel, aspirados, o máximo bmep varia de 700 a 900 kPa, e de 700 kPa
para potência máxima. Já nos motores quatro-tempos diesel, turbocarregados, os valores
máximos de bmep estão tipicamente na faixa de 1000 a 1200 kPa [2].


7.4.   Consumo Específico e Eficiência de Conversão de Combustível


       Em motores de teste, o consumo de combustível é medido através da taxa de
fluxo – vazão mássica por unidade de tempo: m f . Neste caso, o parâmetro de maior
                                            &

utilidade é o consumo específico de combustível (“specific fuel consumption” – sfc) – a
taxa do fluxo de combustível por potência de saída do motor. Este parâmetro mede quão

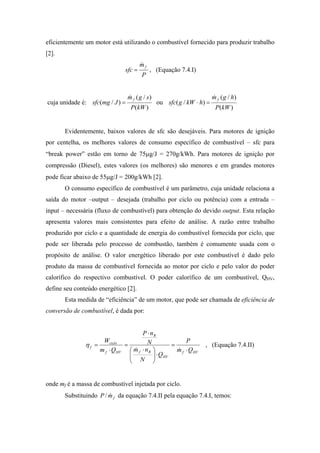

eficientemente um motor está utilizando o combustível fornecido para produzir trabalho
[2].
                                           mf
                                           &
                                   sfc =        , (Equação 7.4.I)
                                           P


                                    m f ( g / s)
                                    &                                       m f ( g / h)
                                                                            &
cuja unidade é: sfc(mg / J ) =                     ou sfc ( g / kW ⋅ h) =
                                     P(kW )                                  P(kW )


       Evidentemente, baixos valores de sfc são desejáveis. Para motores de ignição
por centelha, os melhores valores de consumo específico de combustível – sfc para
“break power” estão em torno de 75µg/J = 270g/kWh. Para motores de ignição por
compressão (Diesel), estes valores (os melhores) são menores e em grandes motores
pode ficar abaixo de 55µg/J = 200g/kWh [2].
       O consumo específico de combustível é um parâmetro, cuja unidade relaciona a
saída do motor –output – desejada (trabalho por ciclo ou potência) com a entrada –
input – necessária (fluxo de combustível) para obtenção do devido output. Esta relação
apresenta valores mais consistentes para efeito de análise. A razão entre trabalho
produzido por ciclo e a quantidade de energia do combustível fornecida por ciclo, que
pode ser liberada pelo processo de combustão, também é comumente usada com o
propósito de análise. O valor energético liberado por este combustível é dado pelo
produto da massa de combustível fornecida ao motor por ciclo e pelo valor do poder
calorífico do respectivo combustível. O poder calorífico de um combustível, QHV,
define seu conteúdo energético [2].
       Esta medida de “eficiência” de um motor, que pode ser chamada de eficiência de
conversão de combustível, é dada por:


                                           P ⋅ nR
                       Wciclo                 N         P
               ηf =                =              =                    , (Equação 7.4.II)
                      m f ⋅ Q HV      m f ⋅ nR 
                                       &            m f ⋅ Q HV
                                                    &
                                     
                                      N  ⋅ Q HV
                                                
                                               


onde mf é a massa de combustível injetada por ciclo.
       Substituindo P / m f da equação 7.4.II pela equação 7.4.I, temos:
                        &

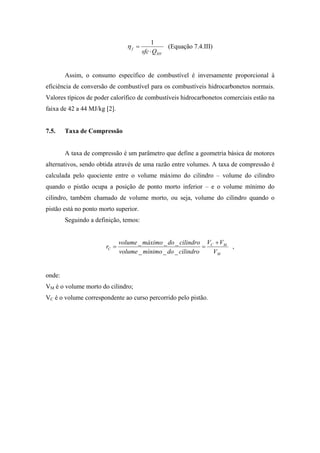

1
                                 ηf =              (Equação 7.4.III)
                                        sfc ⋅ Q HV


        Assim, o consumo específico de combustível é inversamente proporcional à
eficiência de conversão de combustível para os combustíveis hidrocarbonetos normais.
Valores típicos de poder calorífico de combustíveis hidrocarbonetos comerciais estão na
faixa de 42 a 44 MJ/kg [2].


7.5.    Taxa de Compressão


        A taxa de compressão é um parâmetro que define a geometria básica de motores
alternativos, sendo obtida através de uma razão entre volumes. A taxa de compressão é
calculada pelo quociente entre o volume máximo do cilindro – volume do cilindro
quando o pistão ocupa a posição de ponto morto inferior – e o volume mínimo do
cilindro, também chamado de volume morto, ou seja, volume do cilindro quando o
pistão está no ponto morto superior.
        Seguindo a definição, temos:


                              volume _ máximo _ do _ cilindro VC + VM
                       rC =                                   =       ,
                              volume _ mínimo _ do _ cilindro   VM


onde:
VM é o volume morto do cilindro;
VC é o volume correspondente ao curso percorrido pelo pistão.

Mais conteúdo relacionado

Mais procurados

Mais procurados (19)

Quest trabalho pae_2014
Quest trabalho pae_2014Quest trabalho pae_2014
Quest trabalho pae_2014

03 funcionamento do motor
03   funcionamento do motor03   funcionamento do motor
03 funcionamento do motor

Motores diesel
Motores dieselMotores diesel
Motores diesel

wlkdhfoiçsadhgioehrgoi
wlkdhfoiçsadhgioehrgoiwlkdhfoiçsadhgioehrgoi
wlkdhfoiçsadhgioehrgoi

Trabalho De Stc Motores De Explosao E Diesel
Trabalho De Stc  Motores De Explosao E DieselTrabalho De Stc  Motores De Explosao E Diesel
Trabalho De Stc Motores De Explosao E Diesel

Motor A Dois Tempos AGMAI
Motor A Dois Tempos AGMAIMotor A Dois Tempos AGMAI
Motor A Dois Tempos AGMAI

Motores de combustão interna maquinas termicas - noções
Motores de combustão interna   maquinas termicas - noçõesMotores de combustão interna   maquinas termicas - noções
Motores de combustão interna maquinas termicas - noções

Fundamentos funcionamento de Motores
Fundamentos funcionamento de MotoresFundamentos funcionamento de Motores
Fundamentos funcionamento de Motores

Apostila de-motores-a-combustão-interna-antonio inacio ferraz
Apostila de-motores-a-combustão-interna-antonio inacio ferrazApostila de-motores-a-combustão-interna-antonio inacio ferraz
Apostila de-motores-a-combustão-interna-antonio inacio ferraz

Constituicao dos motores
Constituicao dos motoresConstituicao dos motores
Constituicao dos motores

Ciclo diesel
Ciclo dieselCiclo diesel
Ciclo diesel

Motores
MotoresMotores
Motores

Motor de explosão
Motor de explosãoMotor de explosão
Motor de explosão

O motor Diesel
O motor DieselO motor Diesel
O motor Diesel

Apostila motores de combustão interna
Apostila   motores de combustão internaApostila   motores de combustão interna
Apostila motores de combustão interna

285 os motores_chevrolet_completo
285 os motores_chevrolet_completo285 os motores_chevrolet_completo
285 os motores_chevrolet_completo

Sistema de alimentacao
Sistema de alimentacaoSistema de alimentacao
Sistema de alimentacao

A bíblia do carro
A bíblia do carroA bíblia do carro
A bíblia do carro

Bíblia mecanica automotiva[1]
Bíblia mecanica automotiva[1]Bíblia mecanica automotiva[1]
Bíblia mecanica automotiva[1]


Destaque

Motores de combustão interna
Motores de combustão internaMotores de combustão interna
Motores de combustão internaLiliane França

Motores de combustão Interna
Motores de combustão InternaMotores de combustão Interna
Motores de combustão InternaRicardo Akerman

Formulário motores
Formulário motoresFormulário motores
Formulário motoresRaí Costa

Exercícios
ExercíciosExercícios
Exercíciosdpinguim

9113023 curso-de-inje-o-eletronica
9113023 curso-de-inje-o-eletronica9113023 curso-de-inje-o-eletronica
9113023 curso-de-inje-o-eletronicaItalo Fonseca

Ciclo termodinâmico stirling
Ciclo termodinâmico stirlingCiclo termodinâmico stirling
Ciclo termodinâmico stirlingSérgio Faria

Resolução do capítulo 1 brunetti[1]
Resolução do capítulo 1   brunetti[1]Resolução do capítulo 1   brunetti[1]
Resolução do capítulo 1 brunetti[1]Ídilla Kaenna

Exercícios resolvidos
Exercícios resolvidosExercícios resolvidos
Exercícios resolvidosEgas Armando

Lista maio 2012 respondida - vários assuntos de genética.
Lista maio 2012 respondida - vários assuntos de genética.Lista maio 2012 respondida - vários assuntos de genética.
Lista maio 2012 respondida - vários assuntos de genética.Ionara Urrutia Moura

Treinamento de munck
Treinamento de munckTreinamento de munck
Treinamento de munckJupira Silva


Destaque (11)

Motores de combustão interna
Motores de combustão internaMotores de combustão interna
Motores de combustão interna

Motores de combustão Interna
Motores de combustão InternaMotores de combustão Interna
Motores de combustão Interna

Formulário motores
Formulário motoresFormulário motores
Formulário motores

Exercícios
ExercíciosExercícios
Exercícios

9113023 curso-de-inje-o-eletronica
9113023 curso-de-inje-o-eletronica9113023 curso-de-inje-o-eletronica
9113023 curso-de-inje-o-eletronica

Trike Tour Por Mallorca
Trike  Tour Por MallorcaTrike  Tour Por Mallorca
Trike Tour Por Mallorca

Ciclo termodinâmico stirling
Ciclo termodinâmico stirlingCiclo termodinâmico stirling
Ciclo termodinâmico stirling

Resolução do capítulo 1 brunetti[1]
Resolução do capítulo 1   brunetti[1]Resolução do capítulo 1   brunetti[1]
Resolução do capítulo 1 brunetti[1]

Exercícios resolvidos
Exercícios resolvidosExercícios resolvidos
Exercícios resolvidos

Lista maio 2012 respondida - vários assuntos de genética.
Lista maio 2012 respondida - vários assuntos de genética.Lista maio 2012 respondida - vários assuntos de genética.
Lista maio 2012 respondida - vários assuntos de genética.

Treinamento de munck
Treinamento de munckTreinamento de munck
Treinamento de munck


Semelhante a Motor de Combustão Interna - Ciclo Otto

Natural Gas Composition
Natural Gas CompositionNatural Gas Composition
Natural Gas CompositionĐean Moore

Apostila máquinas-térmicas-termodinâmica
Apostila máquinas-térmicas-termodinâmicaApostila máquinas-térmicas-termodinâmica
Apostila máquinas-térmicas-termodinâmicaAndréa Melo de Carvalho

04 combustíveis e sistemas de combustível
04   combustíveis e sistemas de combustível04   combustíveis e sistemas de combustível
04 combustíveis e sistemas de combustívelRicardo Pampu

MOtores Termicos _tipos de combustível-Aula-04.pdf
MOtores Termicos _tipos de combustível-Aula-04.pdfMOtores Termicos _tipos de combustível-Aula-04.pdf
MOtores Termicos _tipos de combustível-Aula-04.pdfLiedsonAbelSErnesto

Cap 4 sist combustivel
Cap 4 sist combustivelCap 4 sist combustivel
Cap 4 sist combustivelPriscilla Sky

Trabalho de equipamentos termodinamicos
Trabalho de equipamentos termodinamicosTrabalho de equipamentos termodinamicos
Trabalho de equipamentos termodinamicosCEFET-MG

Brigada-de-Incendio.ppt
Brigada-de-Incendio.pptBrigada-de-Incendio.ppt
Brigada-de-Incendio.ppthoracio134

Infotec 026 porque é importante controlar a combustão
Infotec 026   porque  é  importante controlar a combustãoInfotec 026   porque  é  importante controlar a combustão
Infotec 026 porque é importante controlar a combustãozetec10

Coluna revista Industrial Heating, Parte I
Coluna revista Industrial Heating, Parte IColuna revista Industrial Heating, Parte I
Coluna revista Industrial Heating, Parte IJoão Carmo Vendramim

REVISÃO DE QUÍMICA DO 3º ANO
REVISÃO DE QUÍMICA DO 3º ANOREVISÃO DE QUÍMICA DO 3º ANO
REVISÃO DE QUÍMICA DO 3º ANOSilvaprado

Quimica fisica do fogo
Quimica fisica do fogoQuimica fisica do fogo
Quimica fisica do fogoDiegoAugusto86

Manual do participante 2014
Manual do participante 2014Manual do participante 2014
Manual do participante 2014Gliceu Grossi

Apostila de máquinas térmicas geradores de vapor
Apostila de máquinas térmicas   geradores de vaporApostila de máquinas térmicas   geradores de vapor
Apostila de máquinas térmicas geradores de vaporSandro Sena


Semelhante a Motor de Combustão Interna - Ciclo Otto (20)

Natural Gas Composition
Natural Gas CompositionNatural Gas Composition
Natural Gas Composition

Apostila máquinas-térmicas-termodinâmica
Apostila máquinas-térmicas-termodinâmicaApostila máquinas-térmicas-termodinâmica
Apostila máquinas-térmicas-termodinâmica

04 combustíveis e sistemas de combustível
04   combustíveis e sistemas de combustível04   combustíveis e sistemas de combustível
04 combustíveis e sistemas de combustível

MOtores Termicos _tipos de combustível-Aula-04.pdf
MOtores Termicos _tipos de combustível-Aula-04.pdfMOtores Termicos _tipos de combustível-Aula-04.pdf
MOtores Termicos _tipos de combustível-Aula-04.pdf

Cap 4 sist combustivel
Cap 4 sist combustivelCap 4 sist combustivel
Cap 4 sist combustivel

Fornos
FornosFornos
Fornos

Máquinas térmicas
Máquinas térmicasMáquinas térmicas
Máquinas térmicas

Trabalho de equipamentos termodinamicos
Trabalho de equipamentos termodinamicosTrabalho de equipamentos termodinamicos
Trabalho de equipamentos termodinamicos

Brigada-de-Incendio.ppt
Brigada-de-Incendio.pptBrigada-de-Incendio.ppt
Brigada-de-Incendio.ppt

Máquina térmica
Máquina térmicaMáquina térmica
Máquina térmica

Turbinas a gás
Turbinas a gásTurbinas a gás
Turbinas a gás

Parte ii técnico
Parte ii  técnicoParte ii  técnico
Parte ii técnico

Cald rgs rev_11-08_1.2_combustão
Cald rgs rev_11-08_1.2_combustãoCald rgs rev_11-08_1.2_combustão
Cald rgs rev_11-08_1.2_combustão

Infotec 026 porque é importante controlar a combustão
Infotec 026   porque  é  importante controlar a combustãoInfotec 026   porque  é  importante controlar a combustão
Infotec 026 porque é importante controlar a combustão

Coluna revista Industrial Heating, Parte I
Coluna revista Industrial Heating, Parte IColuna revista Industrial Heating, Parte I
Coluna revista Industrial Heating, Parte I

REVISÃO DE QUÍMICA DO 3º ANO
REVISÃO DE QUÍMICA DO 3º ANOREVISÃO DE QUÍMICA DO 3º ANO
REVISÃO DE QUÍMICA DO 3º ANO

Quimica fisica do fogo
Quimica fisica do fogoQuimica fisica do fogo
Quimica fisica do fogo

Caldeiras apostila cg
Caldeiras  apostila cgCaldeiras  apostila cg
Caldeiras apostila cg

Manual do participante 2014
Manual do participante 2014Manual do participante 2014
Manual do participante 2014

Apostila de máquinas térmicas geradores de vapor
Apostila de máquinas térmicas   geradores de vaporApostila de máquinas térmicas   geradores de vapor
Apostila de máquinas térmicas geradores de vapor


Motor de Combustão Interna - Ciclo Otto

  • 1. Motor de Combustão Interna – Ciclo Otto Neste item descrito será descrito o princípio de funcionamento de um motor de combustão interna. Embora a maioria das turbinas a gás também opere por combustão interna, este termo é normalmente aplicado a motores alternativos de combustão interna, do tipo convencional, utilizados em carros, caminhões e ônibus [1]. Os dois principais tipos de motores alternativos de combustão interna são os motores de ignição à centelha – ciclo Otto – (“spark ignition”) e motores de ignição à compressão – ciclo Diesel – (“compression ignition”). Neste item será ilustrado o motor de combustão interna ciclo Otto. O motor ciclo Otto opera de maneira conhecido como quatro-tempos. Cada cilindro necessita de quatro estágios de pistão – duas revoluções do girabrequim – para completar a seqüência de eventos que produz um ciclo de potência. Cada estágio do ciclo de quatro-tempos são descritos a seguir: Estágio de Admissão (“intake stroke”): Estágio iniciado quando o pistão está no ponto morto superior e encerrado quando o curso do pistão está no ponto morto inferior. Neste estágio, a depressão (“vácuo”) criada pelo pistão – ao descer até o ponto morto inferior – dentro do cilindro é responsável pela admissão da mistura ar-combustível fresca. A válvula de admissão se abre imediatamente antes deste estágio começar, e se fecha logo após o fim deste estágio. Estágio de Compressão (“compression stroke”): Estágio na qual ambas as válvulas estão fechadas e a mistura dentro do cilindro é comprimida a uma pequena fração de seu volume inicial. Ocorre uma compressão isoentrópica e próximo ao fim deste estágio – avanço de ignição – a combustão é iniciada e a pressão no cilindro aumenta substancialmente e rapidamente. Estágio de Expansão (“power stroke” ou “expansion stroke”): Estágio que se inicia com o pistão no ponto morto superior e termina no ponto morto inferior. No início deste estágio, os gases a altas temperatura e pressão empurram o pistão para baixo e forçam a rotação do virabrequim. Neste estágio, o trabalho realizado pelos gases de combustão sobre o pistão é, aproximadamente, cinco vezes maior do que o trabalho realizado pelo pistão sobre a mistura ar-combustível no estágio anterior. Conforme pistão se aproxima do ponto morto inferior, a válvula de expansão se abre para iniciar o processo de
  • 2. exaustão dos gases. Há uma queda de pressão no interior do cilindro, atingindo valores próximos à pressão de exaustão. Estágio de Exaustão (“exhaust stroke”): estágio no qual o restante dos gases queimados deixam o cilindro. Primeiro, porque a pressão no interior do cilindro pode ser substancialmente maior do que a pressão de exaustão, e segundo porque os gases são expulsos pelo pistão quando este sobe dentro do cilindro até o ponto morto superior. À medida que o pistão se aproxima do ponto morto superior, a válvula de admissão se abre, e, imediatamente após este ponto a válvula de exaustão se fecha e o ciclo se reinicia. A figura abaixo é a representação de cada estágio do ciclo. Figura 1: Estágios de operação de um motor quatro-tempos – ciclo Otto A figura 2 representa o diagrama p x V de um ciclo Otto. Figura 2: Diagrama pressão-deslocamento para um ciclo alternativo de um motor de combustão interna.
  • 3. Combustão Como o próprio nome indica, a combustão é o fenômeno químico responsável pela operação dos motores de combustão interna. A combustão é o processo de reações químicas produzidas durante a oxidação completa ou parcial do carbono, do hidrogênio e do enxofre contidos em um combustível. Esta reação química do oxigênio com materiais combustíveis é um processo que apresenta luz e rápida produção de calor. A diferença entre a reação química de oxidação clássica (ferrugem, zinabre, alumina, etc.) e a de combustão é a velocidade com que esta última ocorre, independente da quantidade de calor liberado. São características importantes da combustão, o estado, a composição e temperatura do combustível, as pressões em que esta reação ocorre e o formato da câmara de combustão. Listados a seguir, estão importantes conceitos e características da combustão: Combustão Estequiométrica : É a reação de oxidação teórica que determina a quantidade exata de moléculas de oxigênio necessárias para efetuar a completa oxidação de um combustível. Combustão Completa: É a reação de combustão em que todos os elementos oxidáveis constituintes do combustível se combinam com o oxigênio, particularmente o carbono e o hidrogênio (H2), que se convertem integralmente em dióxido de carbono(CO2) e água(H2O) independentemente da existência de excesso de oxigênio(O2) para a reação. Combustão Incompleta ou Parcial: Nesta reação aparecem produtos intermediários da combustão, especialmente o monóxido de carbono(CO) e o hidrogênio, resultado da oxidação incompleta dos elementos do combustível. Ela pode ser induzida pela limitação na quantidade de oxigênio oferecido para a reação, pelo resfriamento ou sopragem da chama, no caso de combustão atmosférica . Relação Ar/Combustível: É uma relação entre a quantidade de ar e a quantidade de combustível utilizadas na reação de combustão. Para combustíveis sólidos e líquidos a relação é entre as massas, para combustíveis gasosos a relação é calculada entre os volumes envolvidos. Um índice muito utilizado em motores de combustão interna é λ, que significa a razão entre as relações ar/combustível real e estequiométrica:
  • 4. λ = (A/C)Real/(A/C)Esteq. . Neste caso, para combustões pobres (falta de combustível) tem-se λ< 1, e para combustões ricas (excesso de combustível) λ> 1. Ar Teórico: As reações de combustão são normalmente realizadas com o oxigênio contido no ar atmosférico. A composição do ar atmosférico é, aproximadamente, 21% de oxigênio e 79% de nitrogênio (N2). O ar teórico é a quantidade de ar atmosférico que fornece a quantidade exata de moléculas de oxigênio necessárias para efetuar a combustão estequiométrica. a. Combustão de Combustíveis Gasosos Em virtude do estado físico destes compostos, a combustão utilizando combustíveis gasosos apresenta algumas diferenças em relação à combustão realizada a partir dos combustíveis líquidos convencionais. Estes processos são utilizados nos queimadores a jato e nos motores a jato ou a pistão, onde a combustão é realizada após compressão do ar e injeção do gás a alta pressão (até 20 bar). O motor a explosão utiliza uma mistura gás/ar e um sistema de ignição após a compressão da mistura. Vale ressaltar dois conceito importantes utilizados neste tipo de combustão: Limites de Inflamabilidade : Uma mistura de gás inflamável é aquela em que a chama se propaga, sendo que a iniciação da chama é realizada por uma fonte externa. Este conceito é equivalente ao índice λ, que se utiliza para combustíveis líquidos. Valores muito altos ou muito baixos de λ, bem como do limite de inflamabilidade, inviabilizam a combustão. Temperatura de ignição ou de inflamação: É a menor temperatura na qual o calor é gerado pela combustão em velocidade superior ao calor dissipado para a vizinhança, dando à mistura condições de se auto-propagar. Abaixo desta temperatura a combustão da mistura ar gás só ocorrerá continuamente mediante o fornecimento ininterrupto de calor externo. A temperatura de ignição não é uma propriedade fixa de um gás pois varia de forma significativa com parâmetros como o excesso de ar, a taxa de diluição do gás na mistura, a concentração de oxigênio no ar de combustão, a composição do gás combustível, a velocidade da mistura ar gás, pressão da mistura, leis do escoamento dos fluidos, fontes de ignição e gradientes de temperatura. Apesar desta variabilidade, a temperatura de ignição é um importante parâmetro de medida da tendência de um objeto quente provocar a ignição de uma mistura e portanto, base técnica para considerações de
  • 5. segurança. A temperatura de ignição de muitas substâncias combustíveis se reduz com o aumento da pressão, o que representa um importante fator para a operação dos motores alternativos e turbinas a gás [7].
  • 6. Combustões Anormais Após uma breve apresentação sobre a reação de combustão e suas características, é importante citar e explicar os tipos de combustões indesejáveis ao motor. Este item se fundamenta na tradução da referência [2]. A combustão anormal revela-se de diversas maneiras. Dos vários processos anormais de combustão que são importantes na prática, os dois fenômenos principais são: a auto-ignição e a superfície de ignição. Estes fenômenos anormais de combustão são preocupantes, pois: (1) quando severos, podem causar graves danos ao motor; e (2) mesmo que não sejam severos, podem se tornar uma possível fonte de ruído do motor, perceptível pelo motorista do veículo. A "batida de pino" (do inglês "knock") é o nome dado ao ruído transmitido através da estrutura do motor quando uma ignição espontânea ocorre a partir de uma porção do "end-gas" – região que contém gases residuais e mistura ar-combustível, ainda não-queimada, à frente da frente de chama. Quando este processo anormal de combustão acontece, ocorre um desprendimento rápido de energia química no end-gas, causando altas pressões localizadas e a propagação de ondas de pressão de amplitude substancial ao longo da câmara de combustão. A ignição através de superficie de ignição ("surface ignition") é a ignição da mistura ar-combustível causada por um ponto quente na parede da câmara de combustão, por uma válvula de exaustão superaquecida, vela de ignição ou algum resíduo incandescente incrustado; enfim, por qualquer meio que não a centelha da vela. Pode ocorrer antes do momento em que a faísca é gerada (pré-ignição) ou depois (pós- ignição). Após a ignição causada por uma superficie de ignição (ponto quente), uma chama turbulenta se desenvolve a partir de cada ponto de ignição e se propaga ao longo da câmara, de maneira análoga ao que ocorre na ignição por centelhamento. De todos os fenômenos causados por pontos quentes, a pré-ignição é potencialmente o mais danoso. Qualquer processo que antecipe o início da combustão do ponto (avanço de ignição) que produz torque máximo, causará maior rejeição de calor, resultando em um aumento das pressões e das temperaturas da mistura queimada. Maiores rejeições de calor aumentam ainda mais a temperatura dos componentes, os quais, reciprocamente, podem cada vez mais adiantar o ponto de pré-ignição até a falha dos componentes. As partes que podem causar pré-ignição são aquelas menos resfriadas e onde partículas podem se incrustar e adicionar maior isolamento térmico: exemplos
  • 7. mais comuns são as velas, válvulas de exaustão e irregularidades de superfície e formas nos metais como arestas na tampa do cabeçote ou sulcos da cabeça do pistão. Sob condições normais, usando-se velas adequadas à temperatura, a pré-ignição normalmente inicia-se na válvula de exaustão, coberta por depósitos vindos do combustível ou do lubrificante, que penetra na câmara de combustão.Válvulas de exaustão mais frias e menor consumo de óleo lubrificante geralmente aliviam este problema. Características de desenho do motor que minimizam a probabilidade de uma pré-ignição são: velas com faixa de temperatura adequada, remoção de irregularidades superficiais, arredondamentos das arestas e válvulas de exaustão bem resfriadas, com inserto de sódio como uma opção em casos mais críticos. Até agora não há uma explicação completa sobre o fenômeno de knock, que ocorre em uma ampla variedade de condições de operação do motor. Geralmente, concorda-se que o knock se origina da liberação extremamente rápida de energia contida no end gas, à frente de uma propagação turbulenta de chama, resultando em altas pressões locais. A natureza não uniforme desta distribuição de pressão causa ondas de presssão e ondas de choque que se propagam ao longo da câmara de combustão. Essas ondas podem causar a ressonância do cilindro, fazendo-o vibrar a uma freqüência igual à sua freqüência natural. Duas teorias têm avançado para explicar a origem do knock: a teoria da auto- ignição e a teoria da detonação. A primeira teoria explica que, quando a mistura ar-combustível contida na região do end gas é comprimida a pressões e temperaturas suficientemente altas, o processo de oxidação do combustível – iniciando com uma pré-chama química e terminando com uma rápida liberação de energia – pode ocorrer espontaneamente em algumas partes ou em toda região do end gas. A liberação espontânea de parte da energia química contida no combustível do end-gas, resulta em flutuações do pico de pressão dos gases no interior do cilindro. Isto produz um aumento local de temperatura e pressão do gás, causando assim uma onda de choque que se propaga ao longo da câmara de combustão, oriundas da região do end-gas. Esta onda de choque, a expansão da onda que se segue, e a reflexão destas ondas nas paredes da câmara cria a pressão oscilatória. Verifica-se que uma vez ocorrido o knock, a distribuição da pressão ao longo da câmara de combustão deixa de ser uniforme. A segunda teoria postula que, sob condições de knock, o avanço da frente de chama se acelera a velocidade sônica e consome o end gas a uma taxa muito mais rápida que consumiria com a chama a uma velocidade normal. Nesta teoria (detonação),
  • 8. a propagação de ondas de choque, que são ondas de velocidade sônica, causam picos de pressão localizada. Esse pico de pressão induz a ignição da mistura e, conseqüentemente, há uma rápida liberação de energia química e um aumento ainda maior do pico de pressão local, que já assumira valores altíssimos. A propagação destas ondas de altíssima pressão ocorre então a velocidade supersônica, dissipando energia em forma de ruído, conhecido por “batida de pino” (knock). Estas teorias tentam descrever o que causa a rápida liberação de energia química no end-gas, criando, localmente, altas pressões nesta região.O fenômeno de knock no motor inclui também a propagação de fortes ondas de pressão pela câmara, ressonância na câmara e transmissão de som através do bloco do motor. A teoria da detonação tem levado muitas pessoas a chamar knock de detonação, entretanto o knock é fenômeno no motor mais amplo do que apenas o desprendimento de energia no end-gas. Há muito menos evidências para se adotar a teoria da detonação, como um processo inicial de knock, do que para se aceitar teoria da auto-ignição. Evidências mais recentes indicam que o knock se origina com a auto-ignição ou ignição espontânea de um ou mais locais dentro da região do end-gas. Outras regiões (algumas adjacentes às regiões já queimadas bem como as regiões separadas, ou seja, opostas) então, são ignitadas até que toda mistura contida no end-gas seja completamente consumida. Esta seqüência de processos ocorre de maneira extremamente rápida. Sendo assim, a teoria da auto- ignição é mais completamente aceita. A auto-ignição ocorre principalmente sob condições de abertura máxima da borboleta, sendo por isso, uma restrição direta à performance dos motores. Também restringe a eficiência dos motores, visto que limita a temperatura e pressão do end-gas, restringindo assim o valor da taxa de compressão do motor. A ocorrência e a severidade do knock depende da capacidade anti-detonante do combustível e das características anti-detonantes do motor. O número de octanagem requerido por um motor depende de como o desenho e as condições sob as quais ele opera, afetam a temperatura e a pressão do end-gas à frente da chama, e do tempo necessário para queimar a massa da mistura no cilindro. A tendência de um motor à auto-ignição, definido por octanagem requerida, é aumentada por fatores que produzem temperaturas e pressões mais altas ou estendem o tempo de queima da mistura. Assim, a auto-ignição é uma restrição que depende tanto da qualidade do combustível como da habilidade do projetista em atingir o comportamento normal de combustão, simultaneamente mantendo a propensão do motor a suportar knock mínimo.
  • 9. A variação de pressão durante uma combustão com knock indica com maior precisão o que realmente ocorre. A figura 6.2 mostra a variação de pressão do cilindro em três ciclos individuais do motor, para uma combustão normal, knock leve e knock grave, respectivamente. Quando a auto-ignição acontece, flutuações de pressão em altas freqüências são observadas e a amplitude decai ao longo do tempo. As figuras 6.2 (a) e (b) têm as mesmas condições de operação e avanço da ignição. Aproximadamente um terço dos ciclos desse motor, nestas condições, não apresentam traços de knock, possuindo uma variação normal e suave da pressão no interior do cilindro, como mostrado na fig. 6.2(a). Knock de diferentes intensidades ocorreram nos ciclos remanescentes. Com knock leve, mas perceptível, a auto-ignição ocorre tardiamente no processo de queima, e a amplitude de flutuação da pressão é pequena, figura 6.2(b). Com knock grave, devido a alto avanço de ignição, e selecionando-se especialmente um ciclo de alta intensidade de knock, a auto-ignição ocorre antecipadamente, mais próxima ao ponto morto superior, tornando a flutuação inicial da amplitude da pressão muito maior. Estas flutuações de pressão produzem a “batida-de-pino” (um agudo som metálico). Figura 6.1: Pressão no cilindro pelo ângulo do virabrequim. (a) Combustão normal, (b) Knock de intensidade suave e (c) Knock severo. Motor de um cilindro com 381 cm3 de cilindrada, operando a 4000RPM e borboleta completamente aberta (WOT). A amplitude da flutuação da pressão é uma medida útil da intensidade do knock, porque ela depende da quantidade de end-gas que entra em combustão espontânea e rápida, e também, porque danos ao motor devido a knock ocorreram em virtude de altas pressões (e temperaturas) do gás na região de end-gas.
  • 10. O impacto do knock depende de sua intensidade e duração. Knock leve não apresenta efeitos significativos na performance ou durabilidade do motor. Knock severo causa danos graves ao motor. Em aplicações automobilísticas, uma distinção normalmente é feita entre “knock de aceleração” e “knock de velocidade constante”. Knock de aceleração é primordialmente um incômodo e devido à sua curta duração provoca poucos danos ao motor. Knock de velocidade constante, entretanto, pode acarretar em dois tipos de dano ao motor. Ele é problemático especialmente em motores de alta rotação, onde é mascarado por outros tipos de ruído do motor e não pode ser facilmente detectado.
  • 11. 7. Importantes características de um motor Neste item são descritos alguns parâmetros comumente usados para caracterizar as condições de operação de um motor e uma relação geométrica básica, a taxa de compressão. Os fatores importantes utilizados em uma análise de desempenho de um motor são: A potência máxima (ou torque máximo) disponível em cada rotação dentro de uma faixa de operação útil. A faixa de rotação e potência, sob a qual a operação do motor é satisfatória. A seguir estão apresentadas os parâmetros que caracterizam um motor: 7.1. Torque O torque de um motor é normalmente medido por um dinamômetro. O motor é fixado em uma bancada de testes e o eixo é conectado ao rotor do dinamômetro. O rotor é acoplado eletromagneticamente, hidraulicamente ou por atrito mecânico ao estator, que é apoiado por um mancal de baixo atrito [2]. Figura 7.1: Esquema do princípio de operação de um dinamômetro. Utilizando a notação da figura 7.1, o torque exercido pelo motor no dinamômetro é T = Fxb. Podemos verificar que o torque é a medida da capacidade de um motor em realizar trabalho. O resultado do torque no motor significa retomada de velocidade, ou aceleração [2].
  • 12. 7.2. Potência A potência é uma grandeza em função do tempo. A potência entregue pelo motor e absorvida pelo dinamômetro é o produto do torque pela velocidade angular. P = 2 ⋅π ⋅ N ⋅ T , onde N é a rotação do virabrequim. No sistema internacional de unidades: P ( kW ) = 2 ⋅ π ⋅ N ( rev / s ) ⋅ T ( N ⋅ m) ⋅ 10 −3 Nota-se que a potência é a taxa pela qual o trabalho é feito. O valor da potência do motor, como descrita neste item, é chamada de potência de freio (“break power”). Esta é a potência útil transmitida pelo motor à célula de carga do dinamômetro. A potência de freio, é a potência necessária dissipada pelo dinamômetro para manter o motor sob uma determinada rotação e carga [2]. 7.3. Pressão Média Efetiva Embora o torque seja uma grandeza indicadora da capacidade de um motor em particular realizar trabalho, seu valor depende do tamanho do motor. Uma medida mais útil de desempenho do motor é obtida pelo quociente entre o trabalho por ciclo e o deslocamento volumétrico do cilindro por ciclo. Portanto, o parâmetro obtido tem a unidade de força por área e é chamada de pressão média efetiva (mep – “mean effective pressure”) [1]. Da equação do trababalho: P ⋅ nR Trabalho _ por _ ciclo = (Equação 7.3.I) N Onde: 1) nR é o número de revolução do virabrequim por tempo do cilindro do motor (dois para motores quatro-tempos e um para motores dois-tempos). 2) N é a rotação do motor. 3) P é a potência do motor.
  • 13. P ⋅ nR Então: mep = (Equação 7.3.II) Vd ⋅ N Para um motor de ignição à centelha e unidade no SI: P(kW ) ⋅ n R x10 3 mep(kPa) = (Equação 7.3.III) Vd (dm 3 ) ⋅ N (rotação / s ) A pressão média efetiva também pode ser expressa em função do torque através da equação: 6,28 ⋅ n R ⋅ T ( N ⋅ m) mep(kPa) = (Equação 7.3.IV) Vd (dm 3 ) Valores típicos de bmep (“maximum breake mean effective pressure” – relativo ao “breake torque” medido pelo dinamômetro) são mencionados a seguir. Para motores de ignição à centelha naturalmente aspirados, os valores máximos estão na faixa de 850 a 1050 kPa, na rotação do motor em que o torque máximo é obtido (em torno de 3000 RPM). Já para a potência máxima medida, os valores de bmep são de 10% a 15% mais baixos. Para automóveis turbocarregados (“turbocharged”), também com motores por ignição à centelha, o máximo bmep estão em torno de 1250 a 1700 kPa. Por outro lado, os valores de bmep para a potência máxima obtida é de 900 a 1400 kPa. Para os motores quatro-tempos diesel, aspirados, o máximo bmep varia de 700 a 900 kPa, e de 700 kPa para potência máxima. Já nos motores quatro-tempos diesel, turbocarregados, os valores máximos de bmep estão tipicamente na faixa de 1000 a 1200 kPa [2]. 7.4. Consumo Específico e Eficiência de Conversão de Combustível Em motores de teste, o consumo de combustível é medido através da taxa de fluxo – vazão mássica por unidade de tempo: m f . Neste caso, o parâmetro de maior & utilidade é o consumo específico de combustível (“specific fuel consumption” – sfc) – a taxa do fluxo de combustível por potência de saída do motor. Este parâmetro mede quão
  • 14. eficientemente um motor está utilizando o combustível fornecido para produzir trabalho [2]. mf & sfc = , (Equação 7.4.I) P m f ( g / s) & m f ( g / h) & cuja unidade é: sfc(mg / J ) = ou sfc ( g / kW ⋅ h) = P(kW ) P(kW ) Evidentemente, baixos valores de sfc são desejáveis. Para motores de ignição por centelha, os melhores valores de consumo específico de combustível – sfc para “break power” estão em torno de 75µg/J = 270g/kWh. Para motores de ignição por compressão (Diesel), estes valores (os melhores) são menores e em grandes motores pode ficar abaixo de 55µg/J = 200g/kWh [2]. O consumo específico de combustível é um parâmetro, cuja unidade relaciona a saída do motor –output – desejada (trabalho por ciclo ou potência) com a entrada – input – necessária (fluxo de combustível) para obtenção do devido output. Esta relação apresenta valores mais consistentes para efeito de análise. A razão entre trabalho produzido por ciclo e a quantidade de energia do combustível fornecida por ciclo, que pode ser liberada pelo processo de combustão, também é comumente usada com o propósito de análise. O valor energético liberado por este combustível é dado pelo produto da massa de combustível fornecida ao motor por ciclo e pelo valor do poder calorífico do respectivo combustível. O poder calorífico de um combustível, QHV, define seu conteúdo energético [2]. Esta medida de “eficiência” de um motor, que pode ser chamada de eficiência de conversão de combustível, é dada por: P ⋅ nR Wciclo N P ηf = = = , (Equação 7.4.II) m f ⋅ Q HV  m f ⋅ nR  & m f ⋅ Q HV &   N  ⋅ Q HV    onde mf é a massa de combustível injetada por ciclo. Substituindo P / m f da equação 7.4.II pela equação 7.4.I, temos: &
  • 15. 1 ηf = (Equação 7.4.III) sfc ⋅ Q HV Assim, o consumo específico de combustível é inversamente proporcional à eficiência de conversão de combustível para os combustíveis hidrocarbonetos normais. Valores típicos de poder calorífico de combustíveis hidrocarbonetos comerciais estão na faixa de 42 a 44 MJ/kg [2]. 7.5. Taxa de Compressão A taxa de compressão é um parâmetro que define a geometria básica de motores alternativos, sendo obtida através de uma razão entre volumes. A taxa de compressão é calculada pelo quociente entre o volume máximo do cilindro – volume do cilindro quando o pistão ocupa a posição de ponto morto inferior – e o volume mínimo do cilindro, também chamado de volume morto, ou seja, volume do cilindro quando o pistão está no ponto morto superior. Seguindo a definição, temos: volume _ máximo _ do _ cilindro VC + VM rC = = , volume _ mínimo _ do _ cilindro VM onde: VM é o volume morto do cilindro; VC é o volume correspondente ao curso percorrido pelo pistão.
