1. Centro Universitário Filadélfia
GRADUAÇÃO EM ENGENHARIA CIVIL
AULA – REVESTIMENTO CERÂMICO
Disciplina: GERENCIAMENTO E EXECUÇÃO DE OBRAS I - 40 ano.
Prof. KREMER

2. FUNÇÕES DO REVESTIMENTO CERÂMICO
• PROTEÇÃO DO EDIFÍCIO
• AUXILIAR NO DESEMPENHO DAS VEDAÇÕES
• REGULARIZAÇÃO DA SUPERFÍCIE
• ACABAMENTO

3. PROPRIEDADES DO REVESTIMENTO CERÂMICO
• ADERÊNCIA
• RESISTÊNCIA MECÂNICA
• CAPACIDADE DE ABSORVER DEFORMAÇÕES
• ISOLAMENTO T RMICO AC STICO ESTANQUEIDADE
SEGURANÇA CONTRA FOGO
• CARACT. SUPERFICIAIS E PERMEABILIDADE COMPATÍVEL
• DURABILIDADE E EFICIÊNCIA

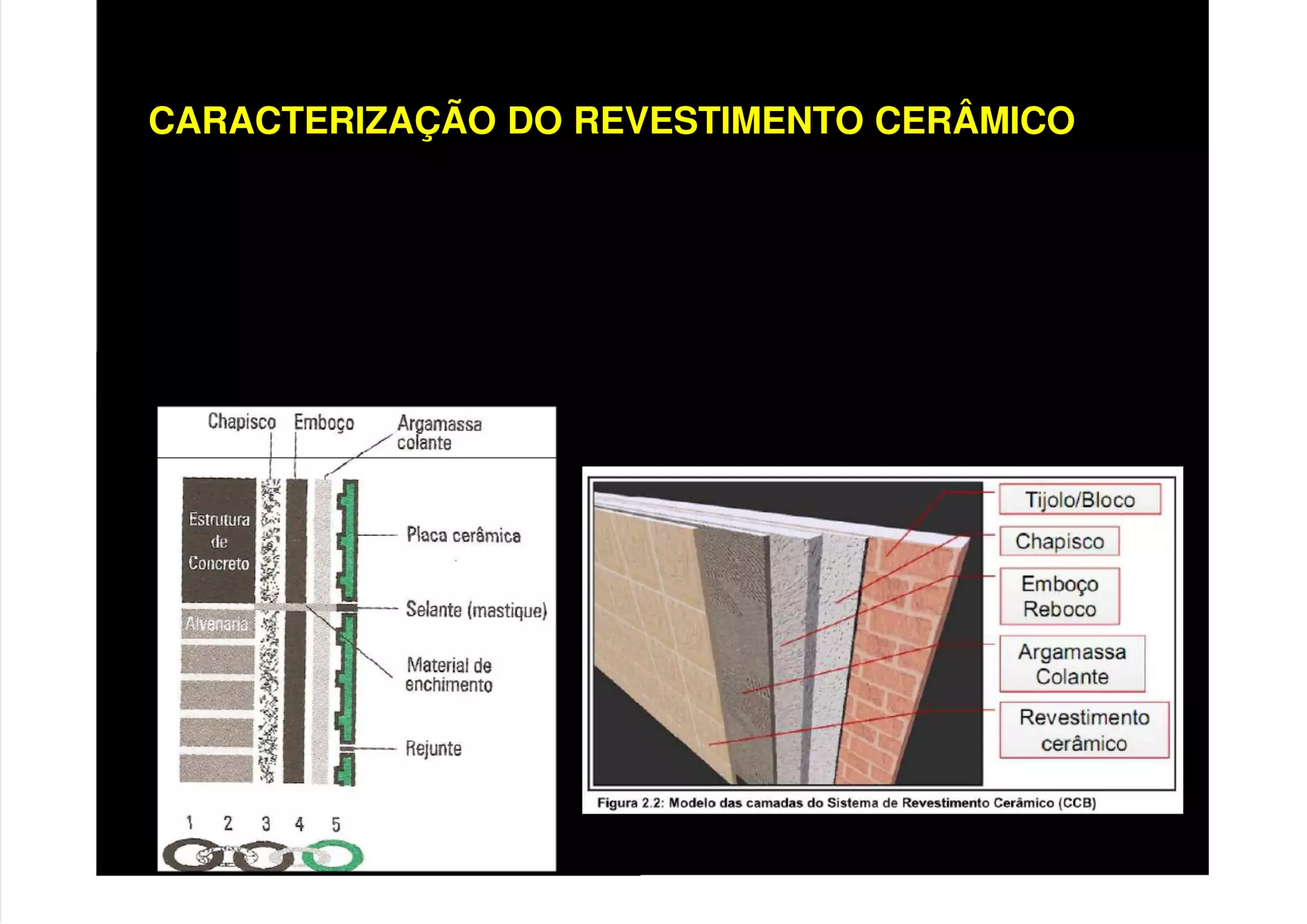

4. CARACTERIZAÇÃO DO REVESTIMENTO CERÂMICO
• CAMADA DE FIXAÇÃO
• CERÂMICA
• JUNTAS

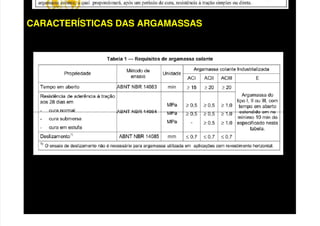

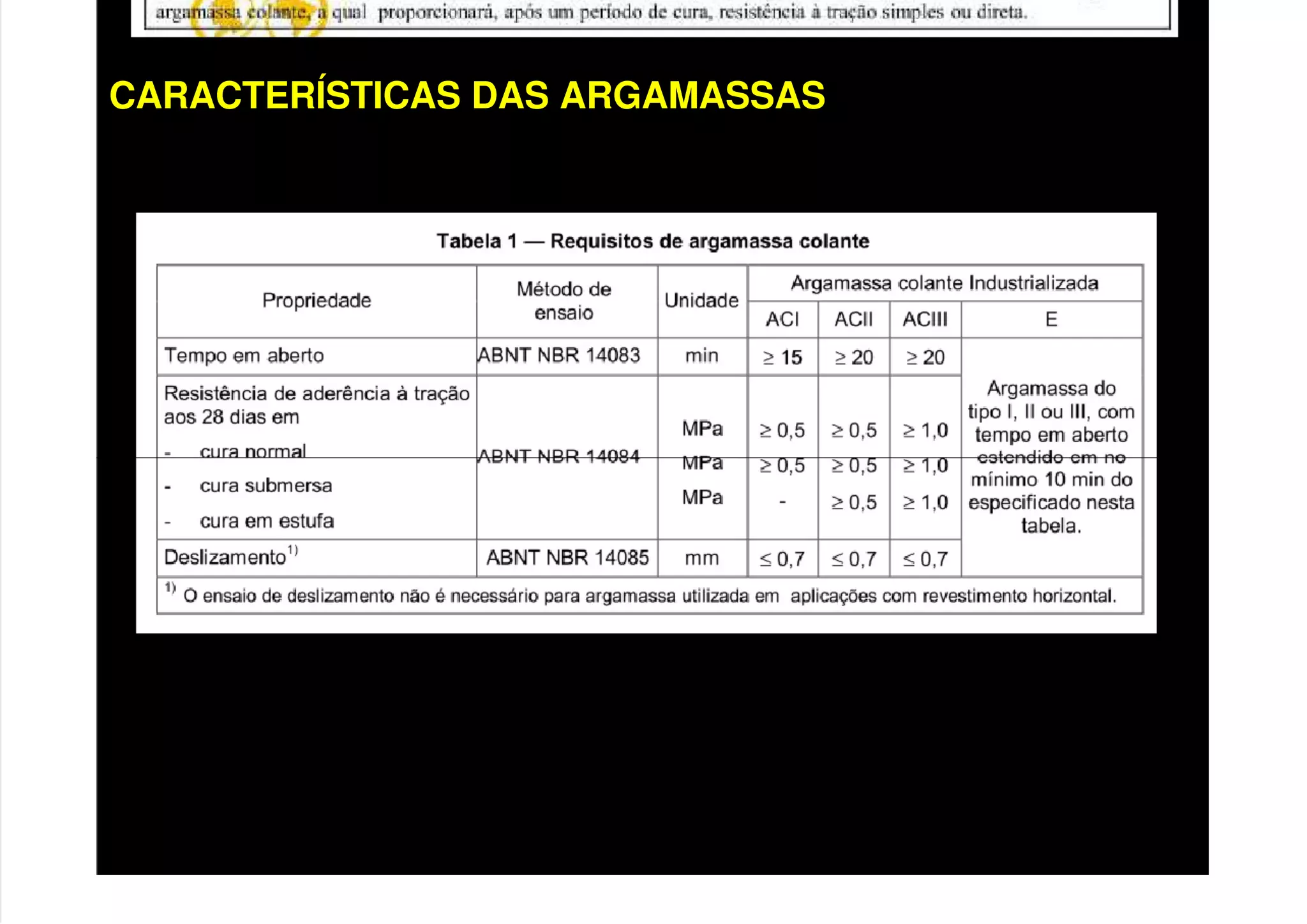

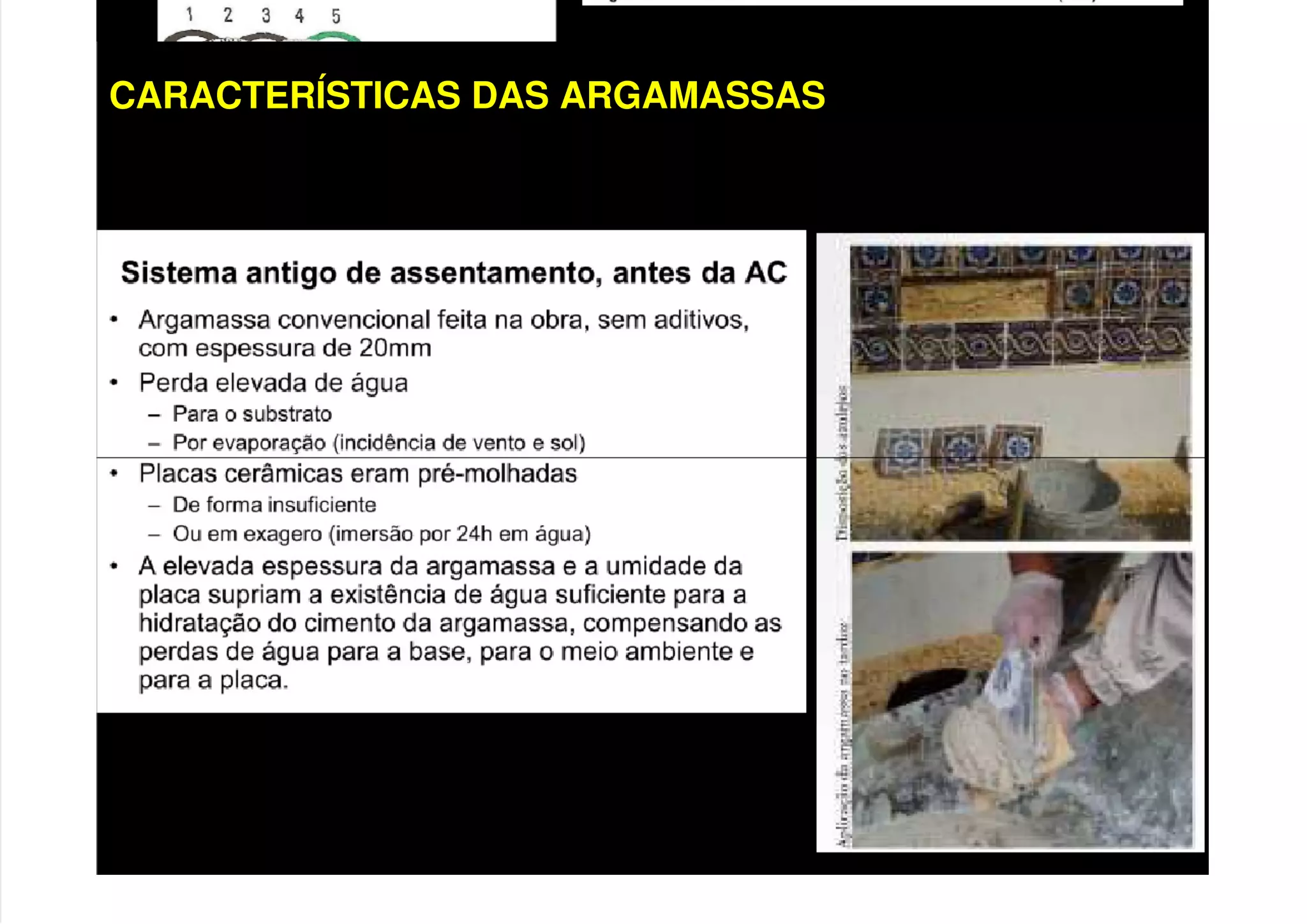

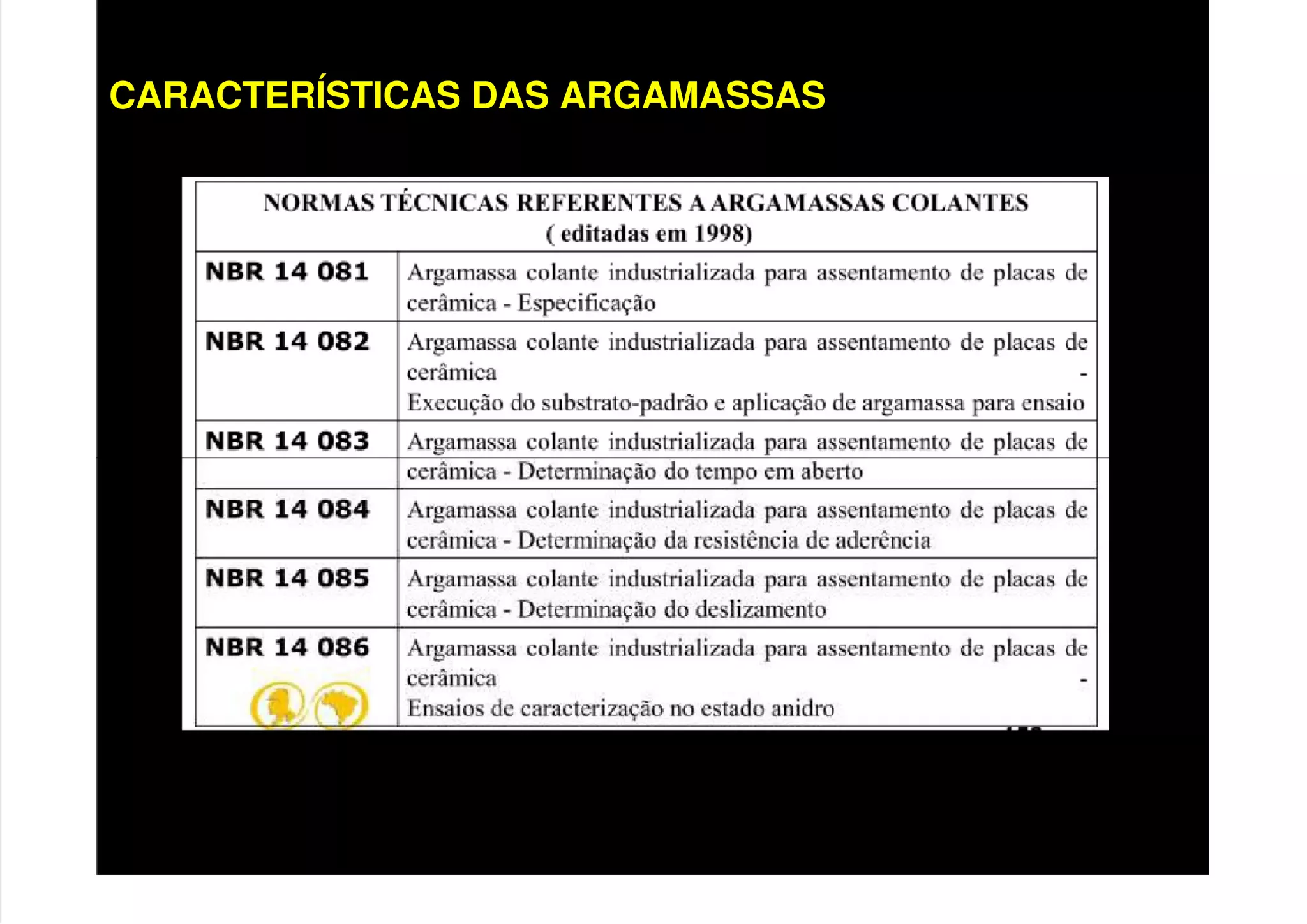

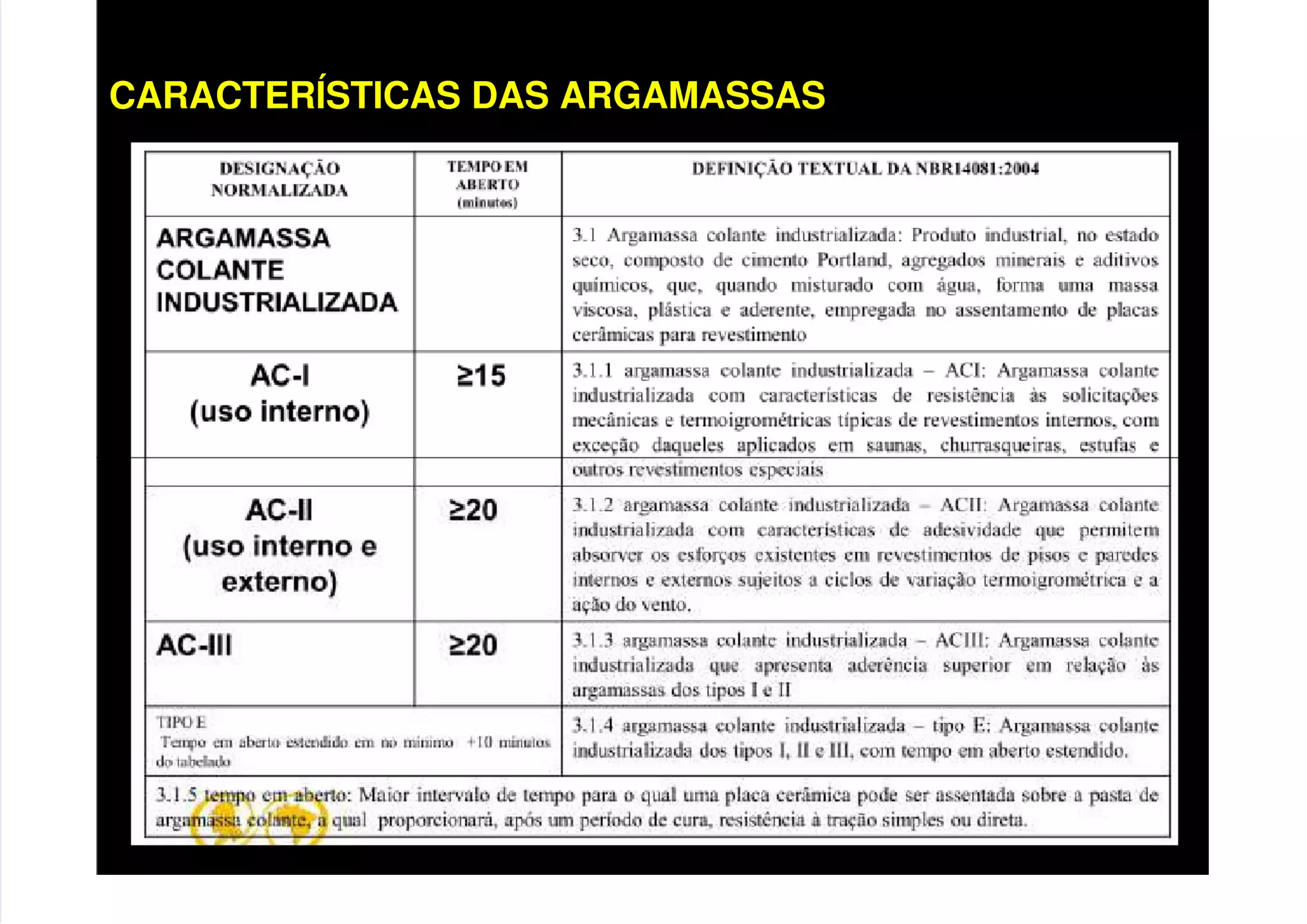

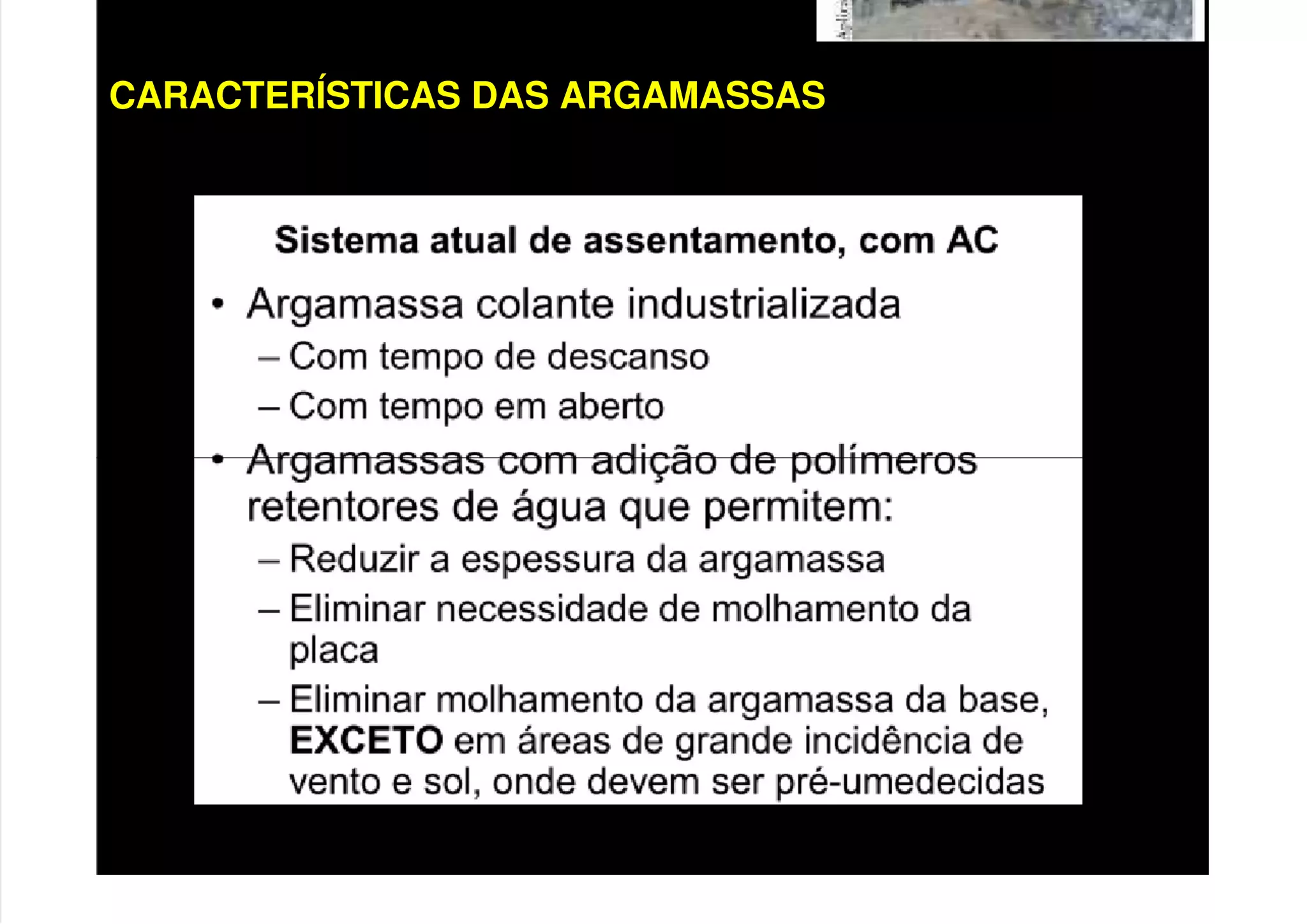

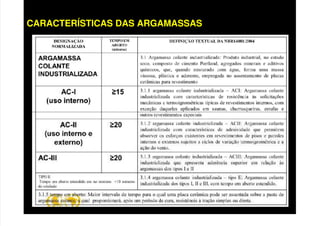

5. CARACTERÍSTICAS DAS ARGAMASSAS

6. CARACTERÍSTICAS DAS ARGAMASSAS

7. CARACTERÍSTICAS DAS ARGAMASSAS

8. CARACTERÍSTICAS DAS ARGAMASSAS

9. CARACTERÍSTICAS DAS ARGAMASSAS

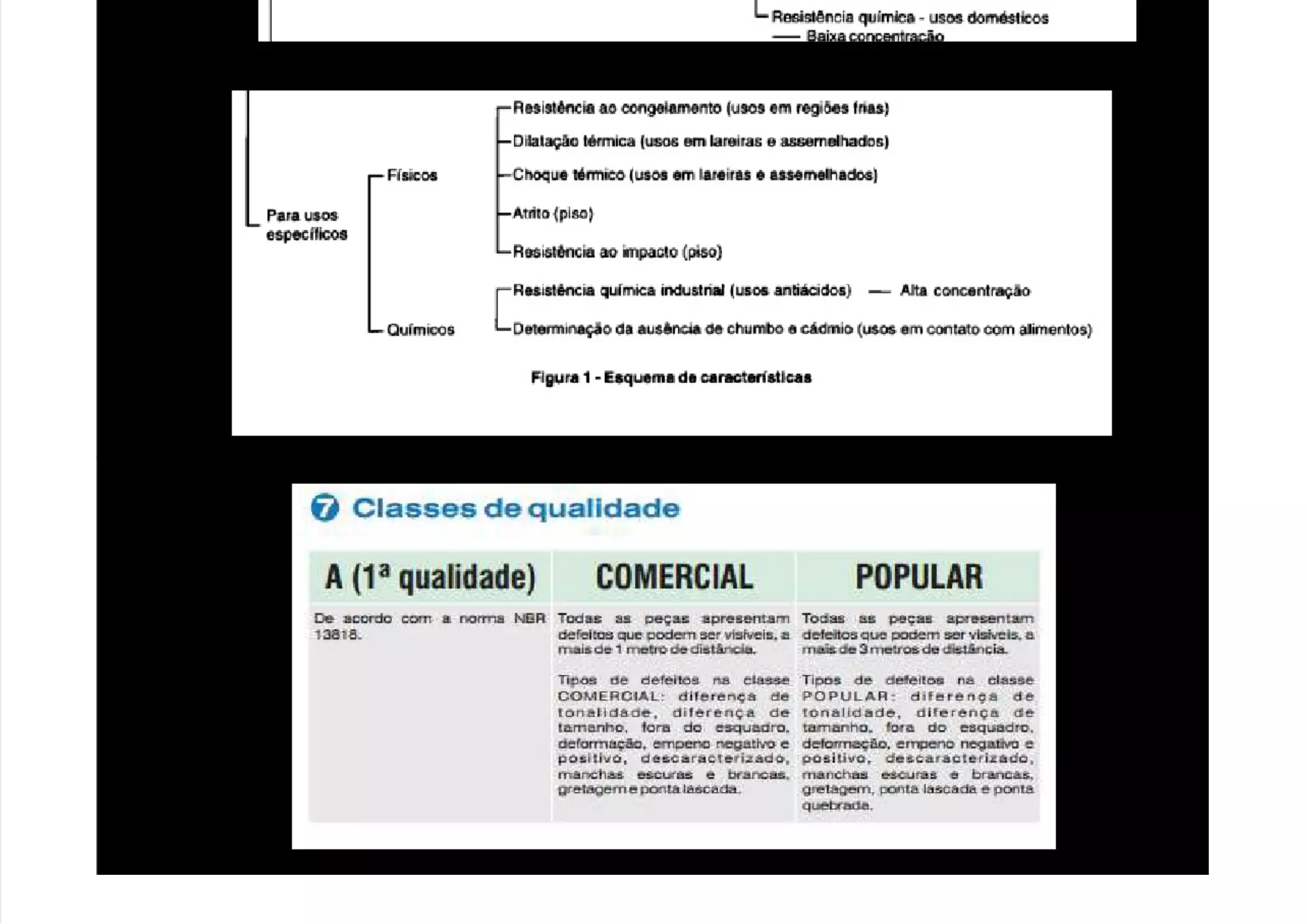

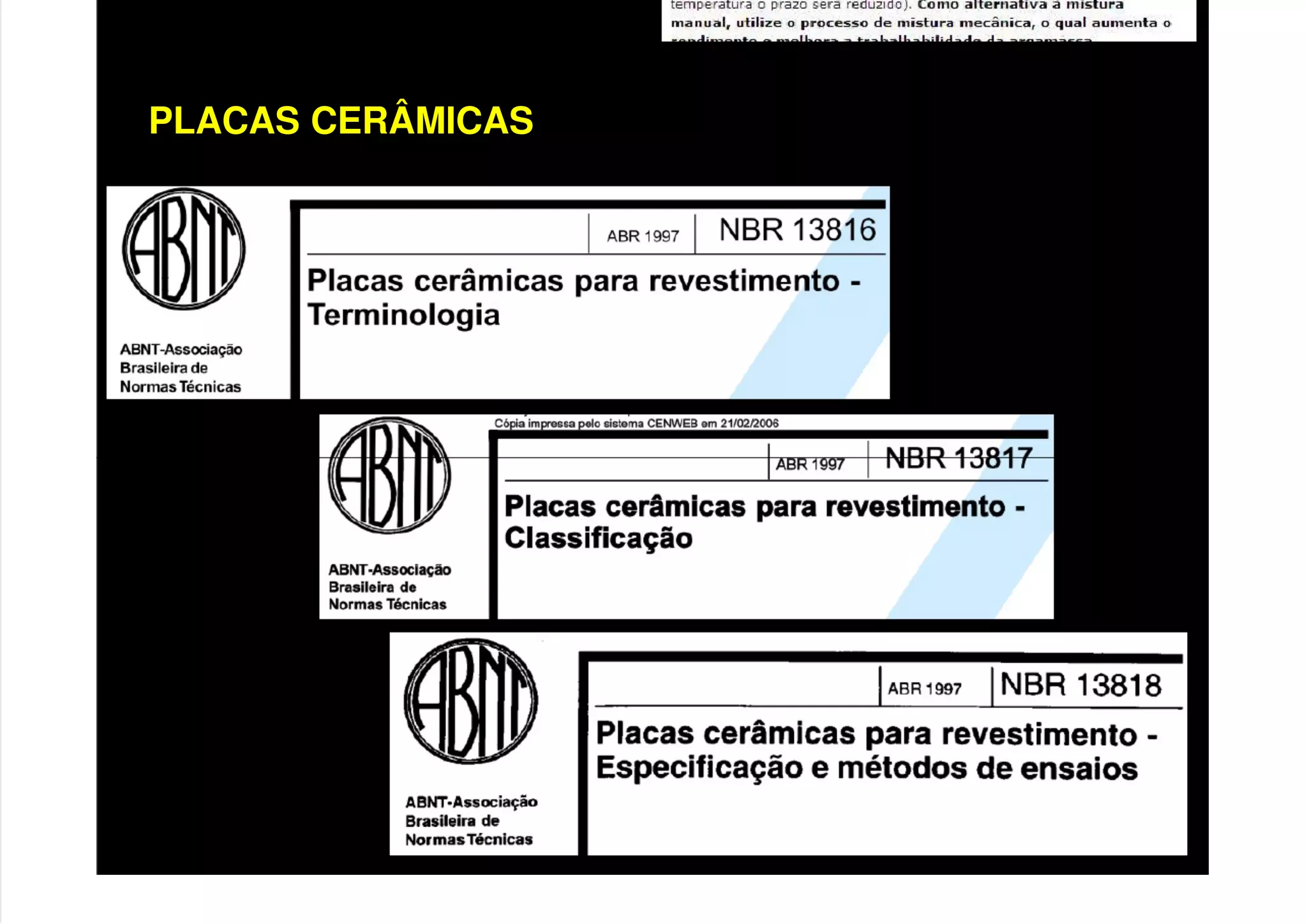

13. PLACAS CERÂMICAS

16. PLACAS CERÂMICAS
Porcelanato, você sabe o que é?
Porcelanato é um tipo de revestimento cerâmico caracterizado pelo seu modo de produção, ele
pode ser usado tanto interna quanto externamente. Alguns são adequados para áreas de alto
tráfego enquanto outros são usados em lojas, escritórios e residências. São muito versáteis e
podem inclusive revestir bancadas debanheiros e cozinhas por exemplo.
Características: uniformidade de coloração, alta resistência à abrasão física e química,massa
homogênea
Classifica ão: Toda Massa ou Porcelanato Técnico e Esmaltado.

17. Toda Massa ou Técnico
Possui alta resistência mecânica e não recebe esmalte na superfície.
Espessura normal e os Extra Finos com 4,7mm de espessura.
Acabamentos de superfície natural (NAT), polido (POL) ou para uso em áreas externas (EXT).
Acabamento das bordas são diferenciados: retificado (RET) e bold.
Os formatos para esse tipo de porcelanato são: 60×120, 90×90, 60×60, 45×45.
Esmaltado
Tipos de Porcelanatos
porce ana o esma a o ass m como o cn co am m possu a a res s nc a mec n ca, mas a
diferença é que, como o próprio nome já diz, ele recebe esmalte na superfície.

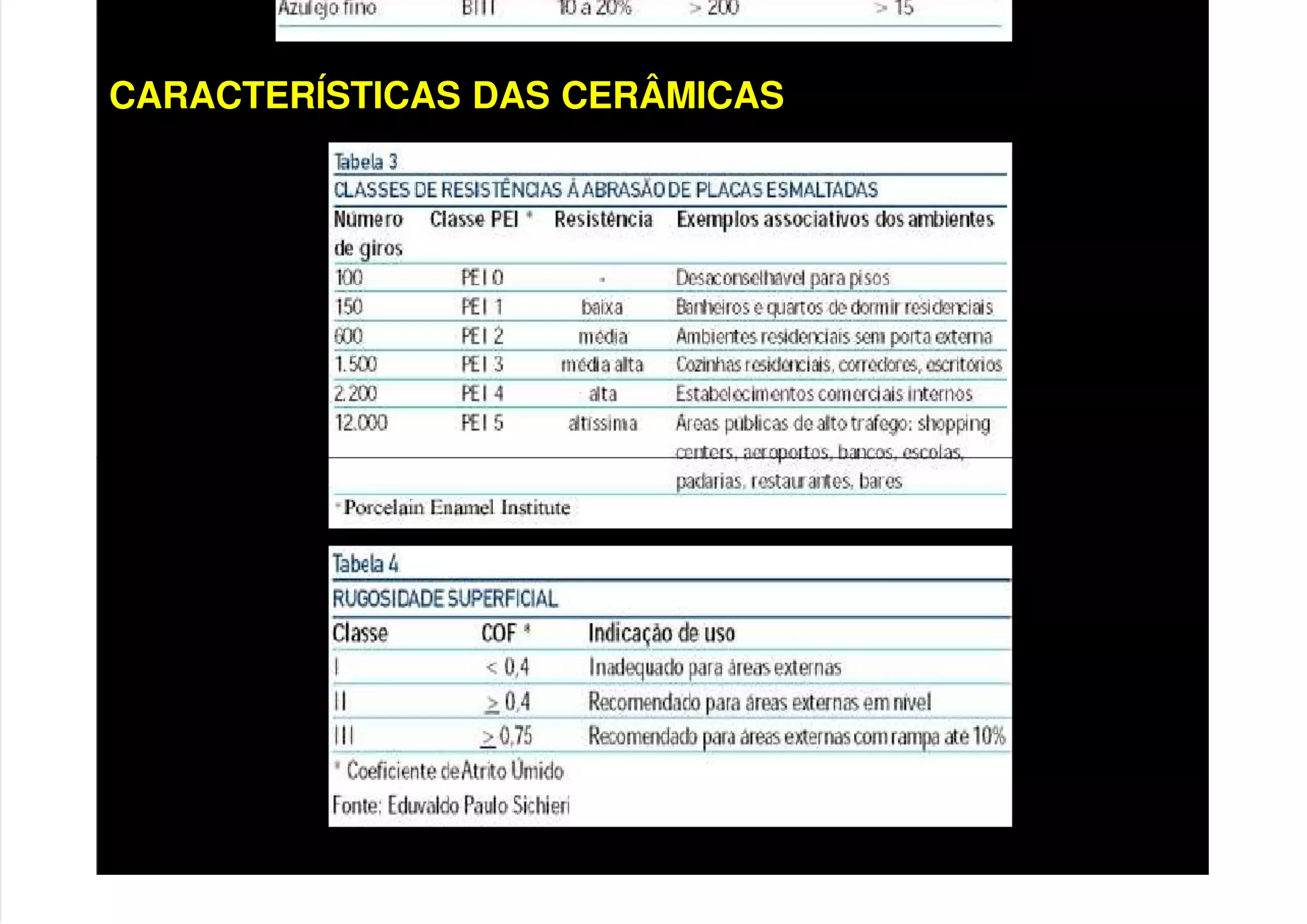

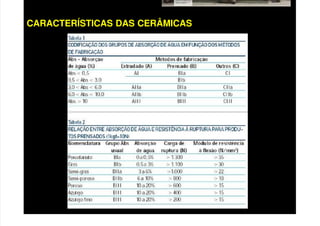

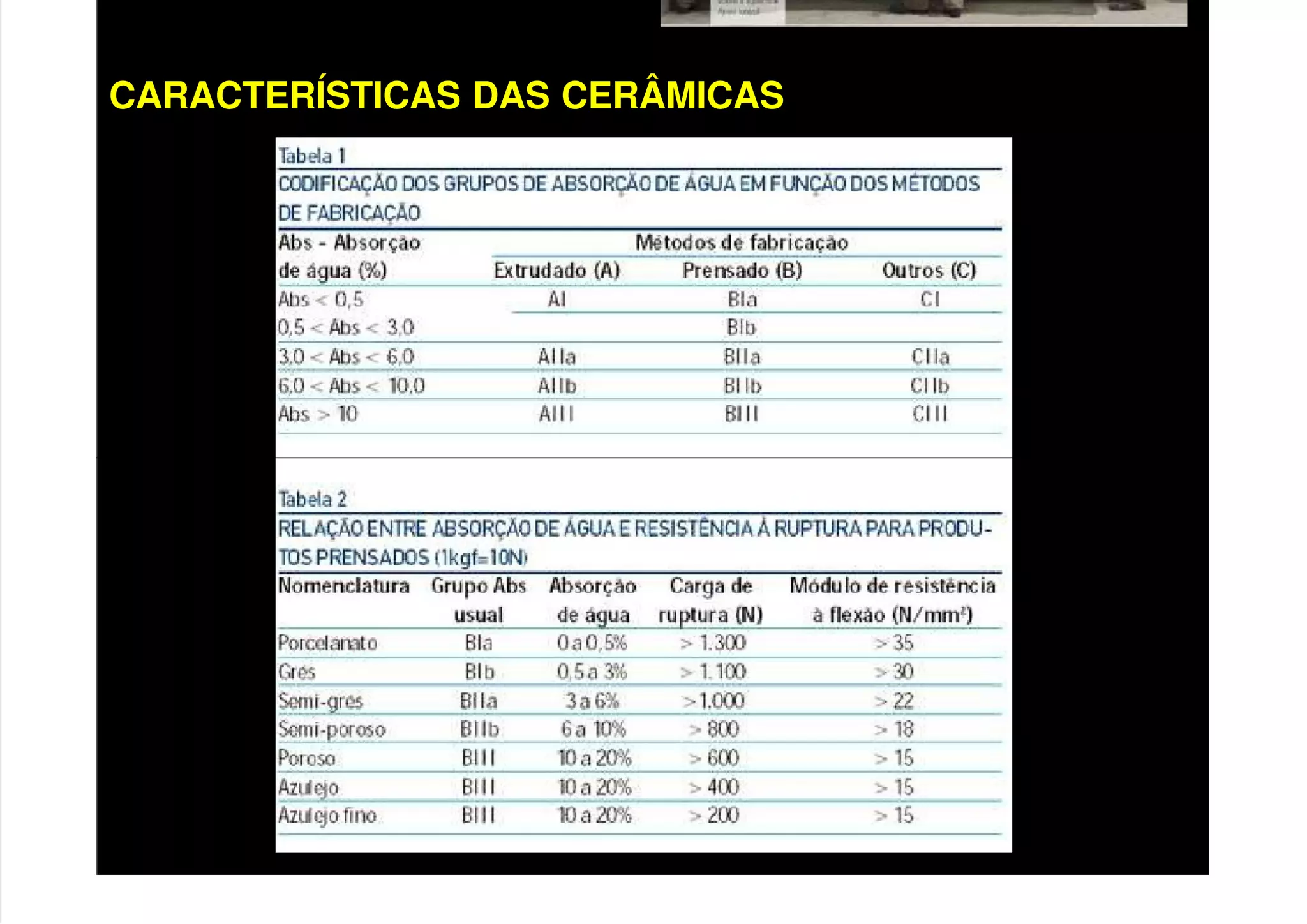

18. CARACTERÍSTICAS DAS CERÂMICAS

19. CARACTERÍSTICAS DAS CERÂMICAS

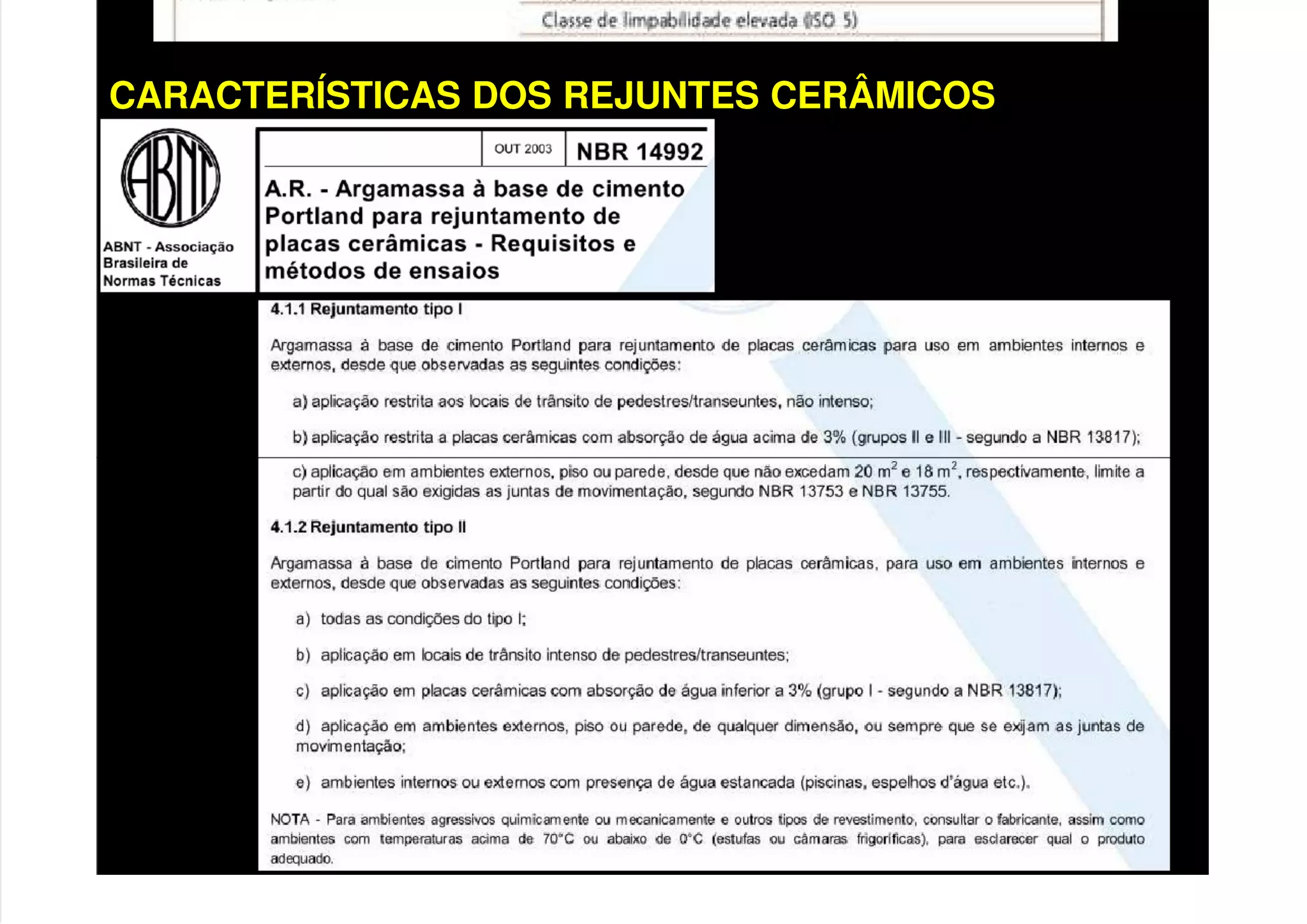

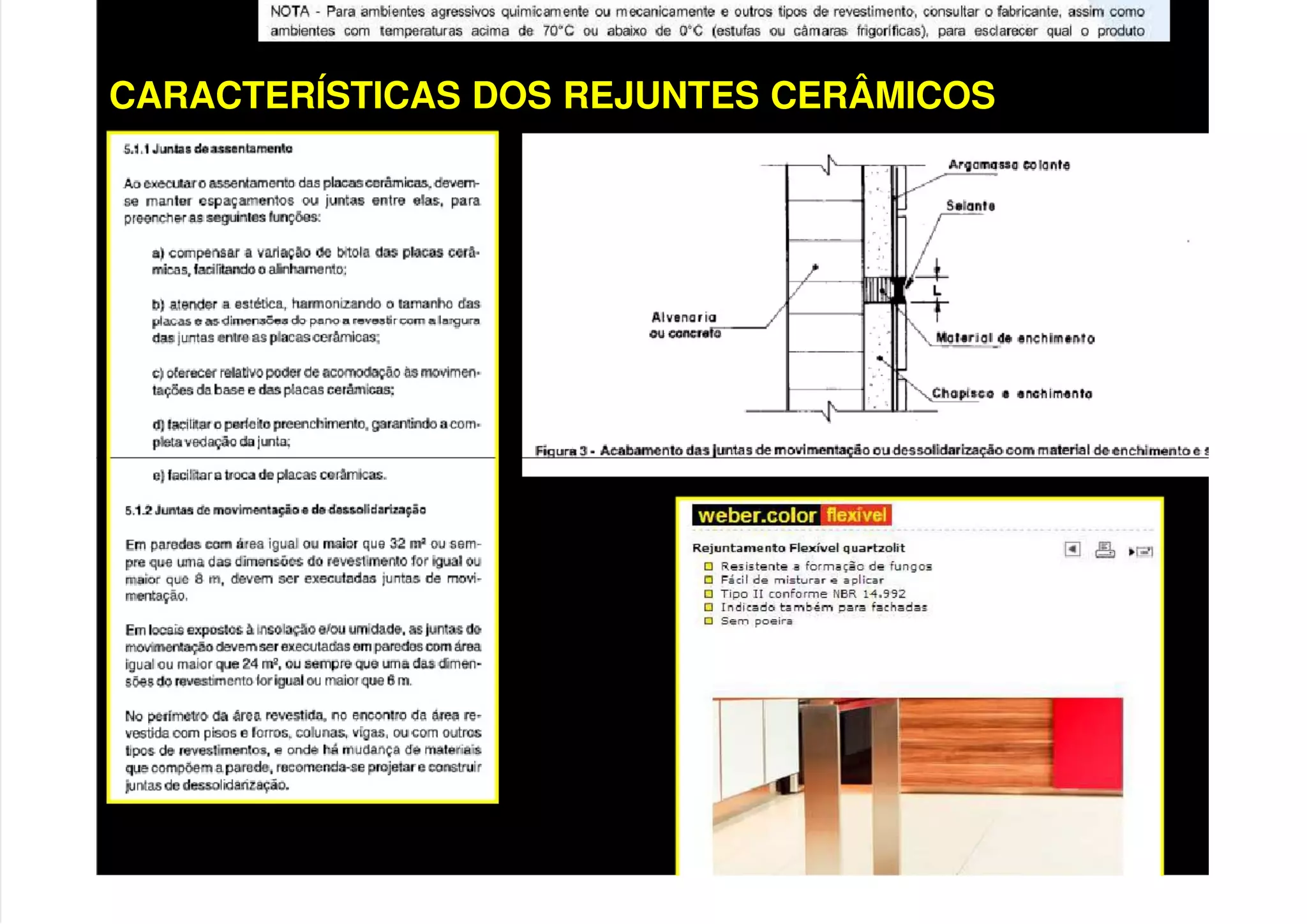

21. CARACTERÍSTICAS DOS REJUNTES CERÂMICOS

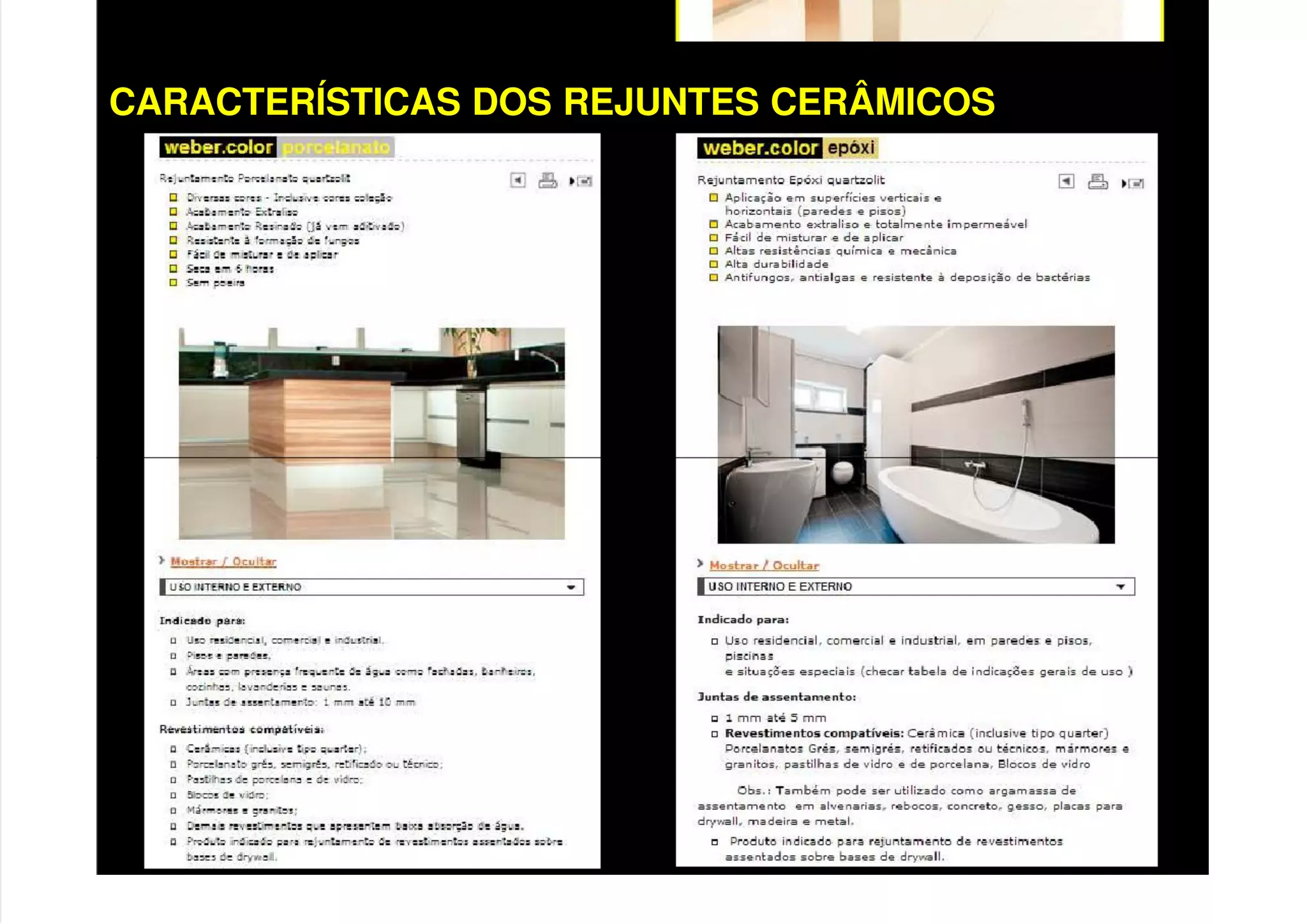

22. CARACTERÍSTICAS DOS REJUNTES CERÂMICOS

23. CARACTERÍSTICAS DOS REJUNTES CERÂMICOS

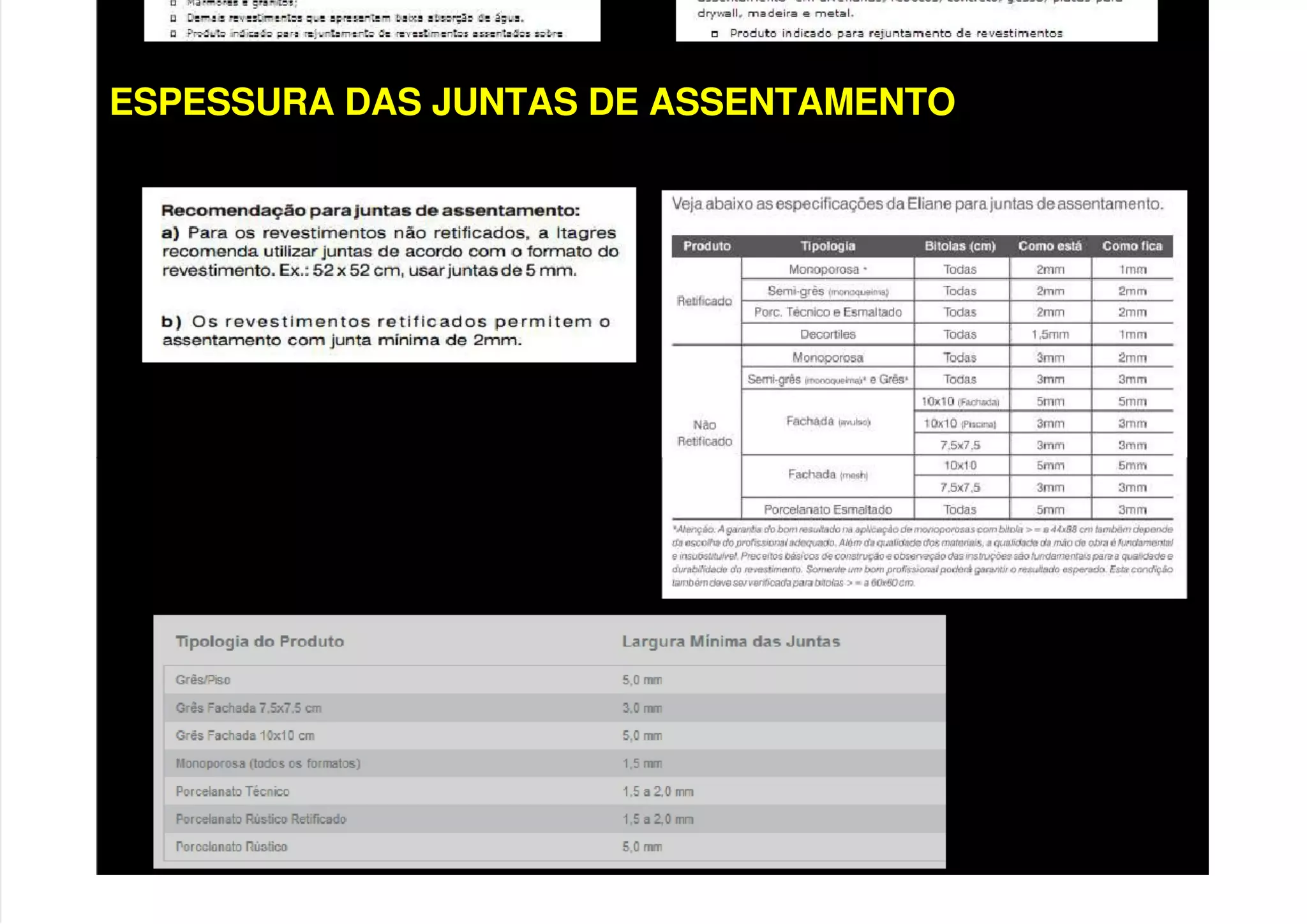

24. ITAGRÊS ELIANE

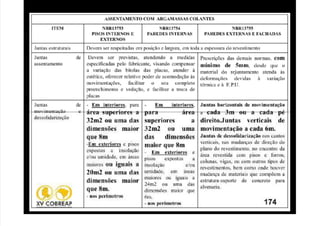

ESPESSURA DAS JUNTAS DE ASSENTAMENTO
PORTOBELLO

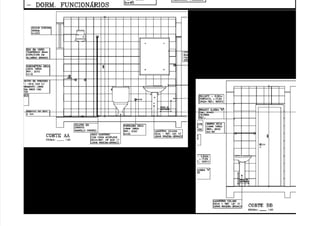

25. PROJETO DE REVESTIMENTO CERÂMICO
INFORMAÇÕES QUE O PROJETO DEVE CONTER
• Composição, dosagem e espessura dos revestimentos argamassados
• Especificação dos componentes cerâmicos;
• Detalhes construtivos;
• Equipamentos e ferramentas;
• Diretrizes para execução;
• Parâmetros de controle de qualidade do serviço;
• Especificações de desempenho;

26. PROJETO DE REVESTIMENTO CERÂMICO
PARÂMETROS DO PROJETO
• Características da base
• Características das camadas constituintes;
• Solicitações do revestimento;
• Condições de exposição;
• Geometria dos painéis;
• Técnicas de Execução:
• Convencional;
• Racionalizado;

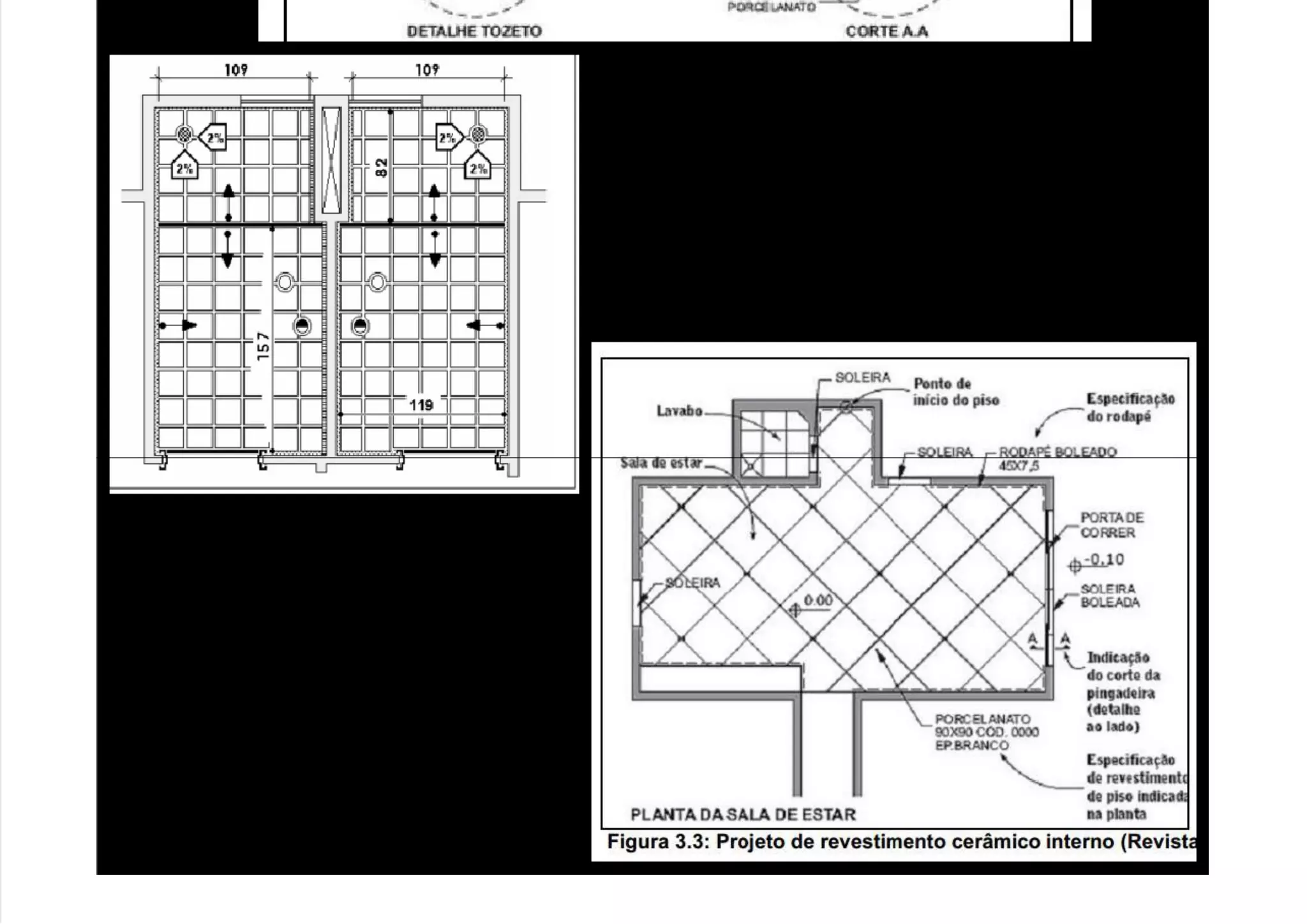

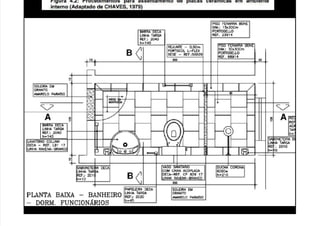

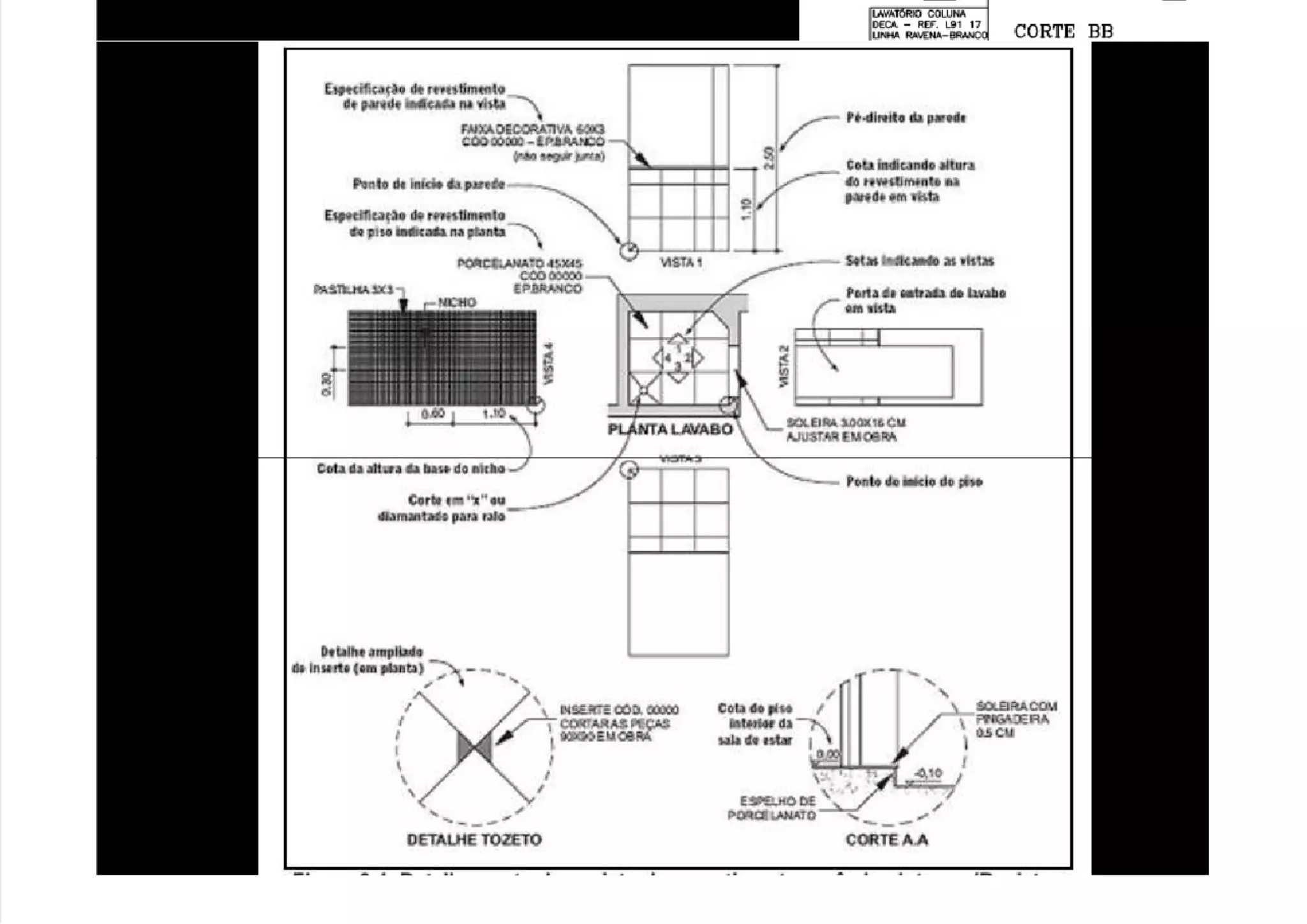

33. PROJETO DE REVESTIMENTO CERÂMICO
DESENVOLVIMENTO DO PROJETO
ANÁLISE PRELIMINAR
Identificar e conhecer as especificações dos demais subsistemas
do edifício com os quais o revestimento terá interfaces (estrutura,
alvenaria, sistemas prediais, esquadrias, impermabilização).
ELABORAÇÃO DO PROJETO
Especificar os materiais a serem utilizados na etapa e definir os
detalhes construtivos específicos (peitoris, ressaltos, arremates,
arestas vivas, etc.) e definição dos painéis de revestimento
(tamanho da cerâmica, espessura das juntas, juntas de
movimentação e dessolidarização
REDEFINIÇÃO DO PROJETO (eventuais alterações)

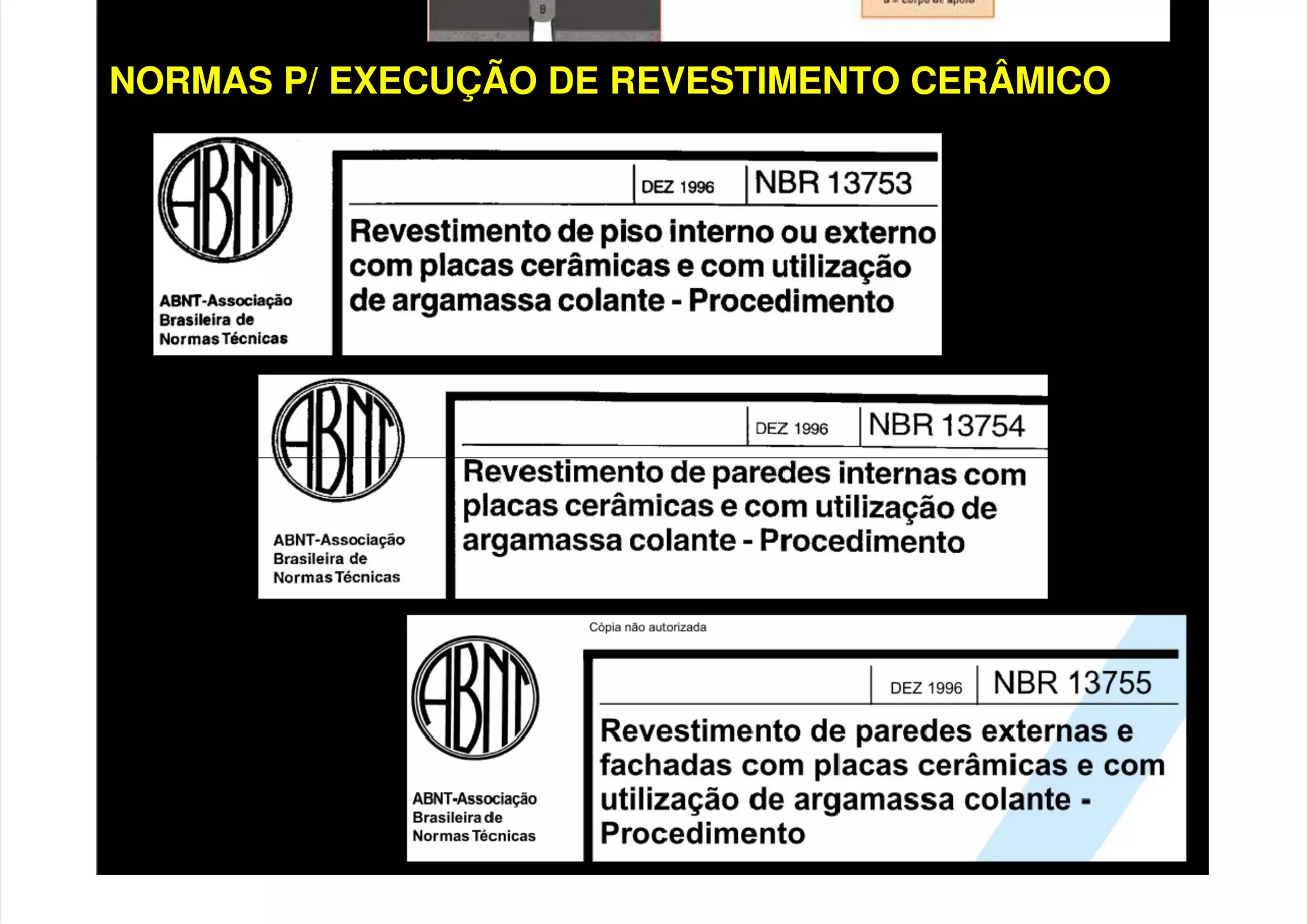

36. NORMAS P/ EXECUÇÃO DE REVESTIMENTO CERÂMICO

37. NORMAS P/ EXECUÇÃO DE REVESTIMENTO CERÂMICO

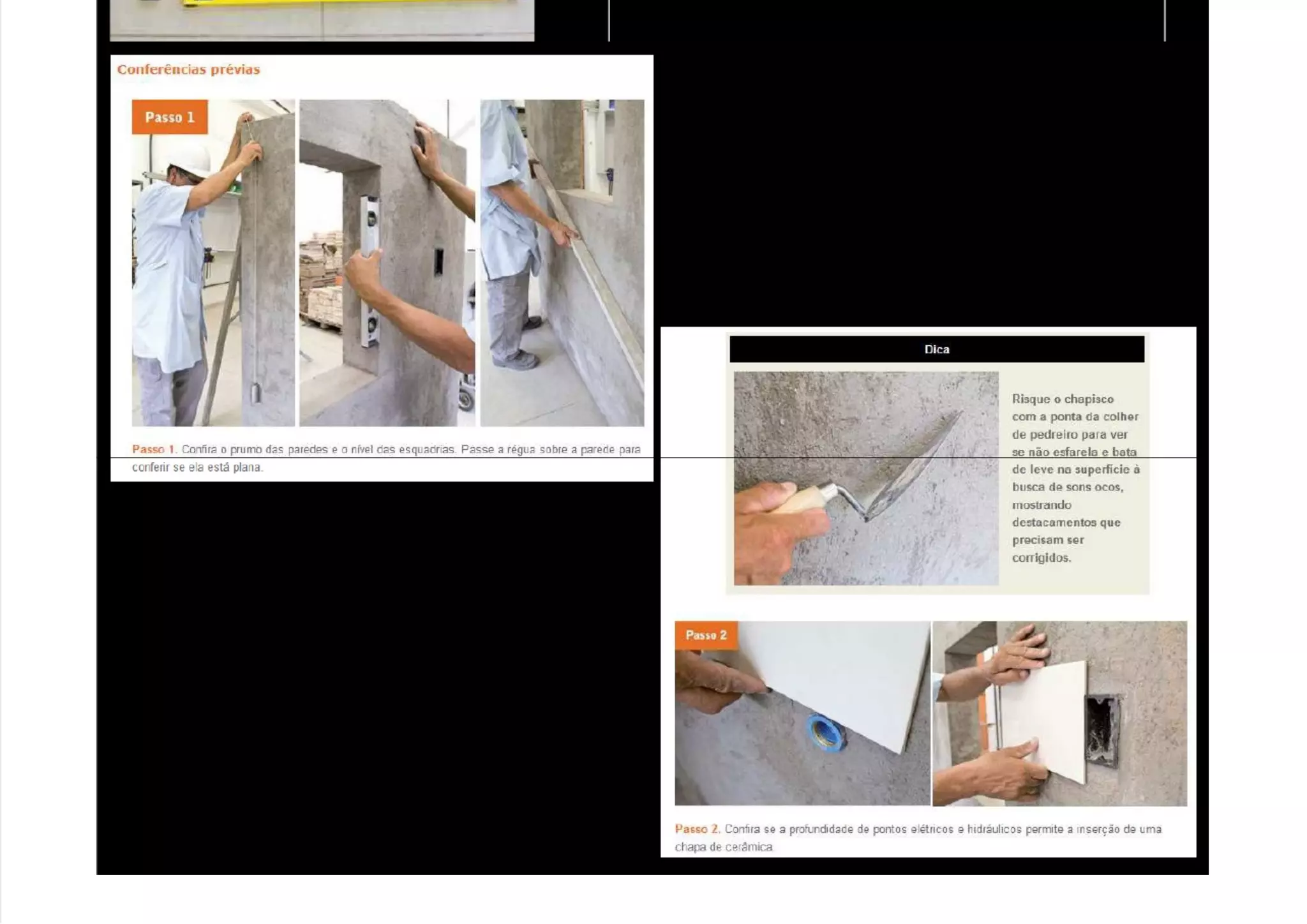

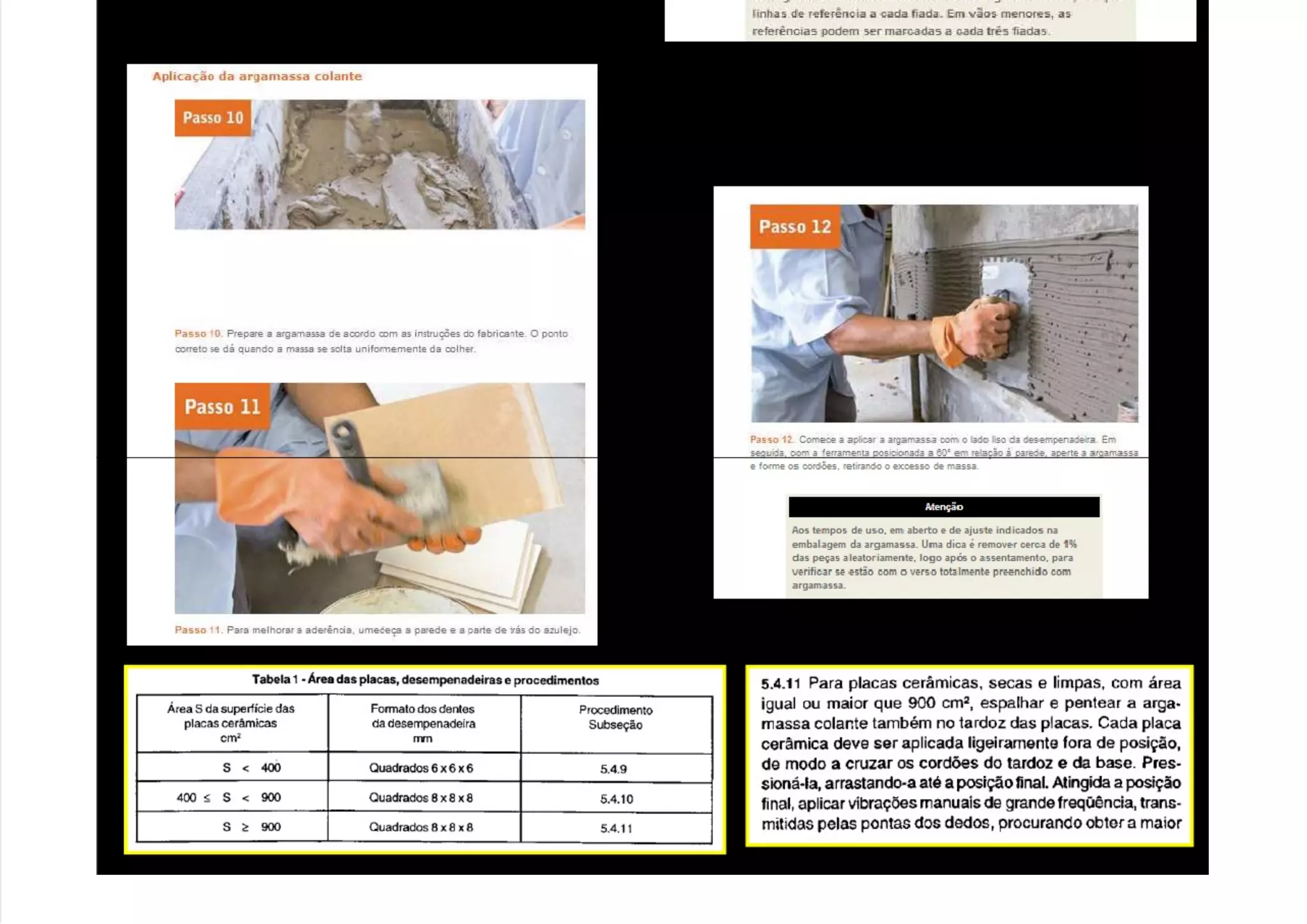

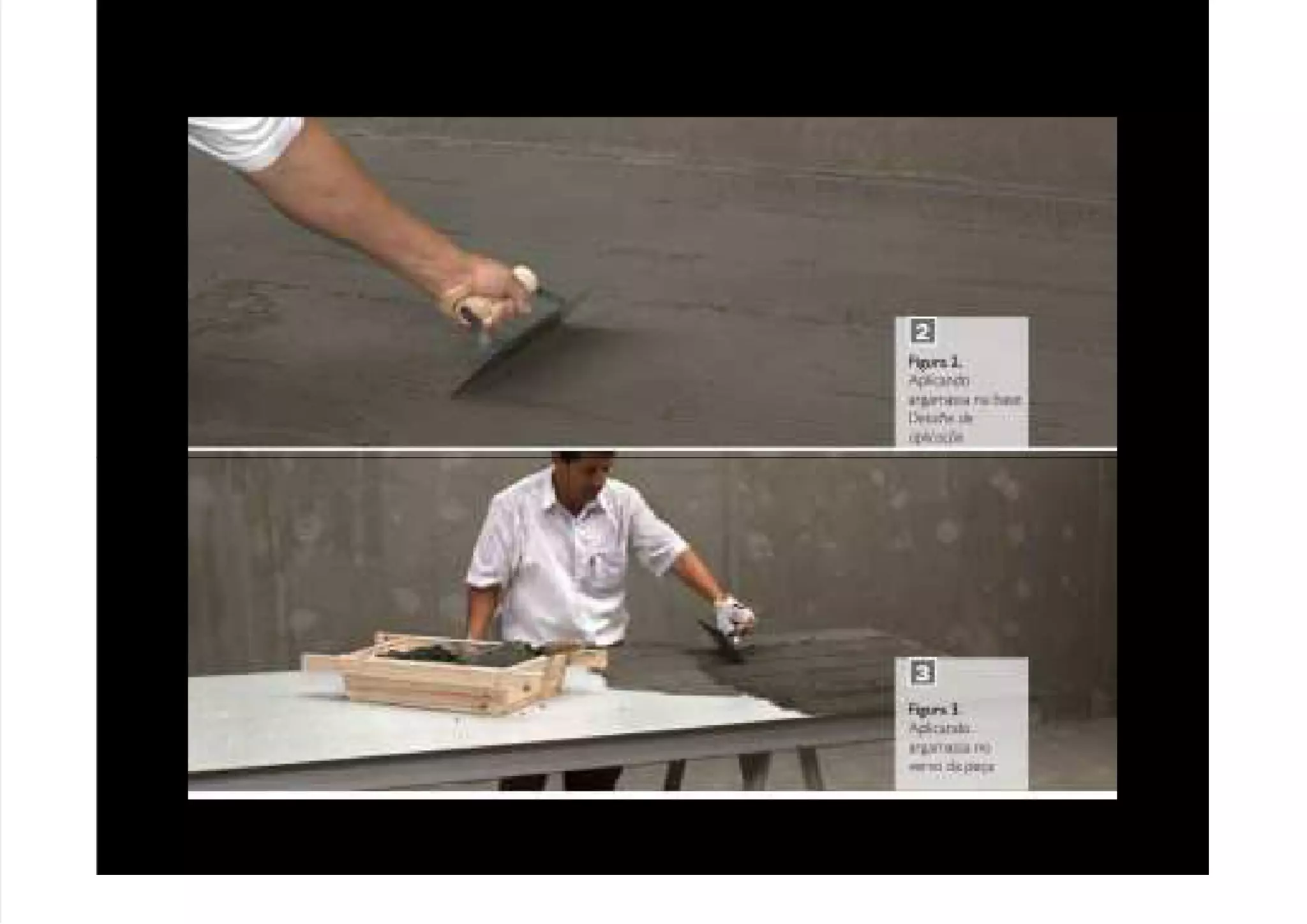

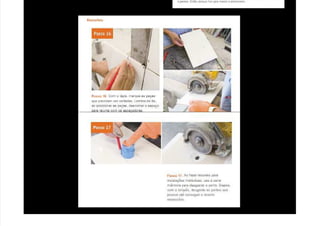

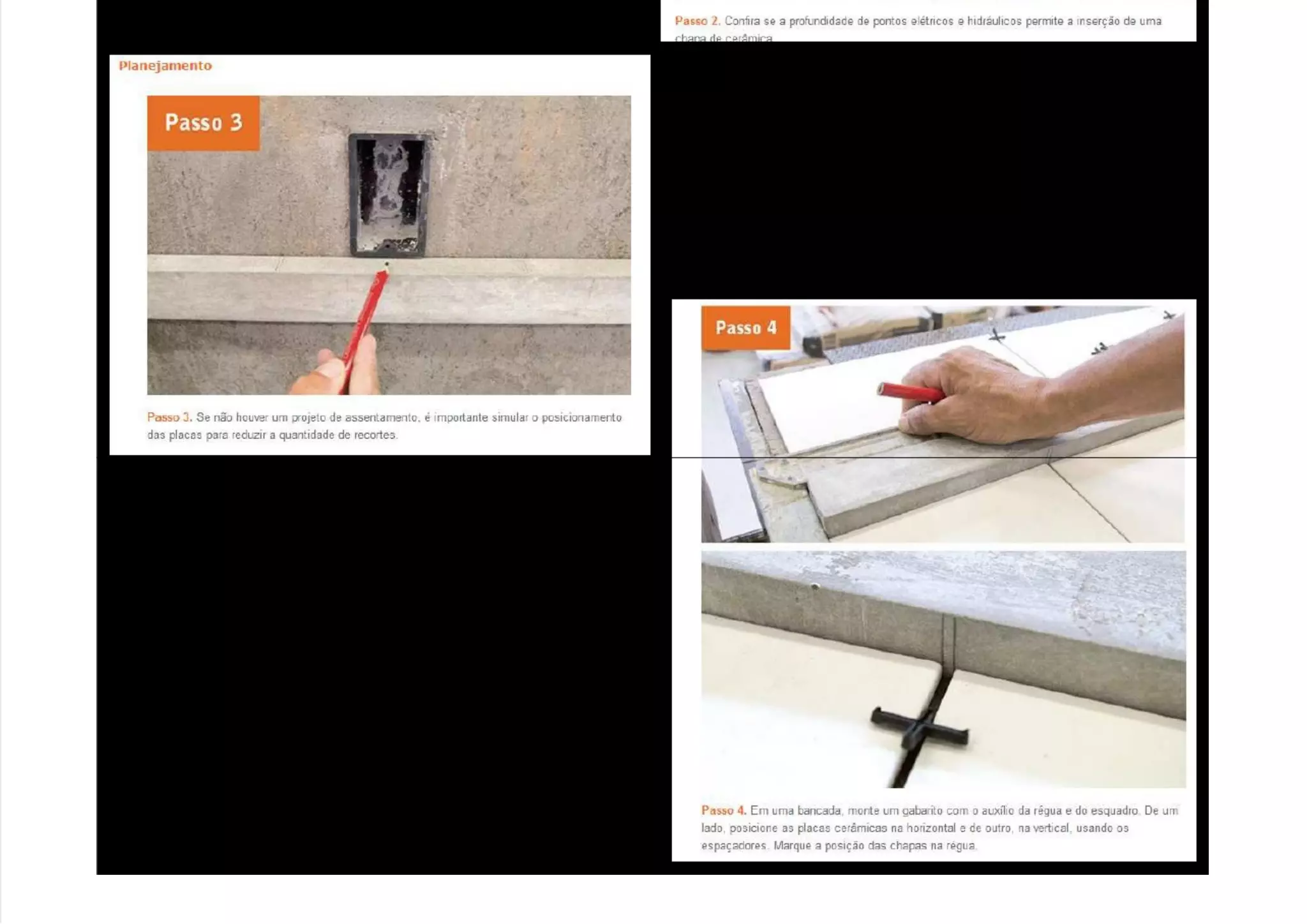

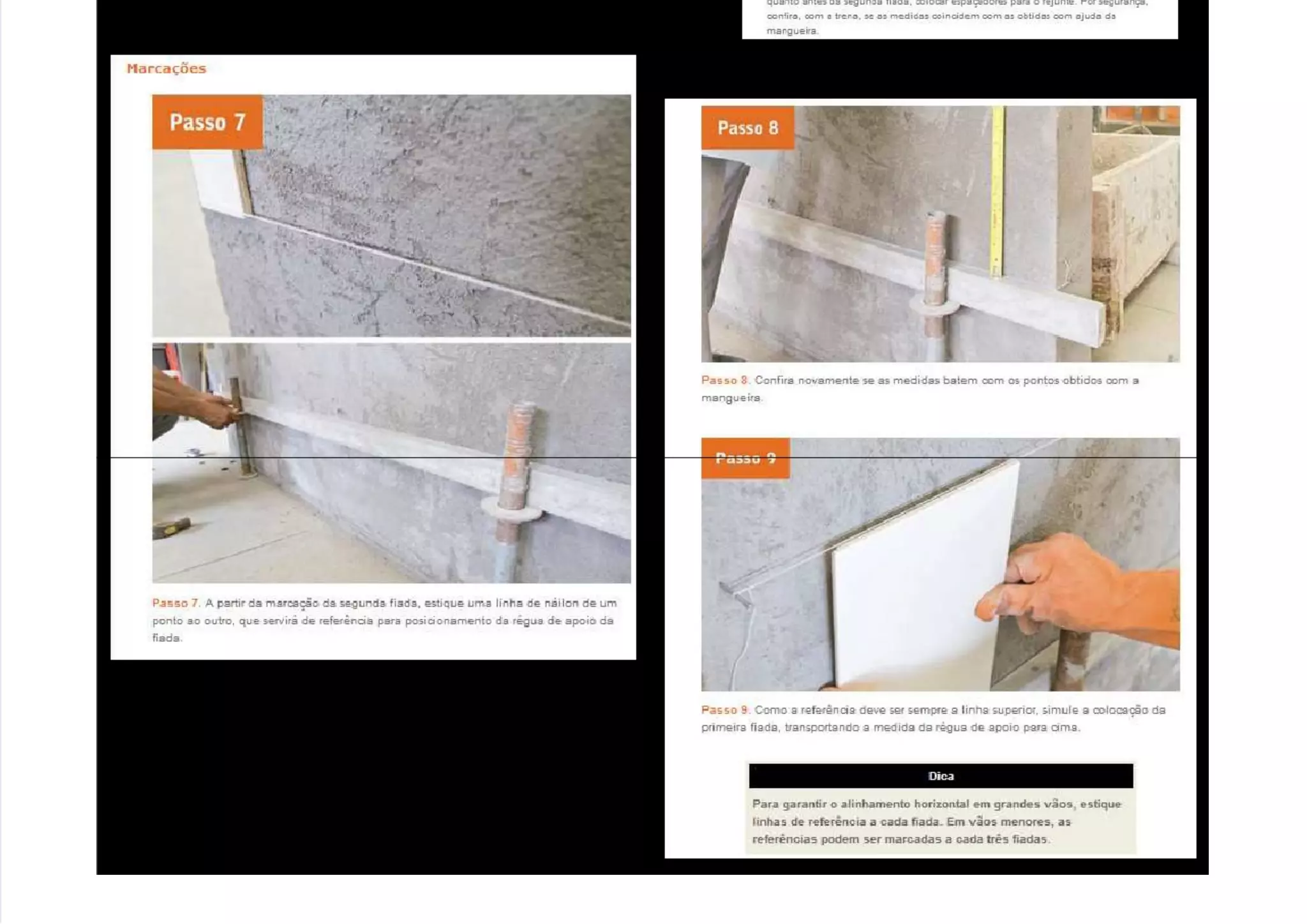

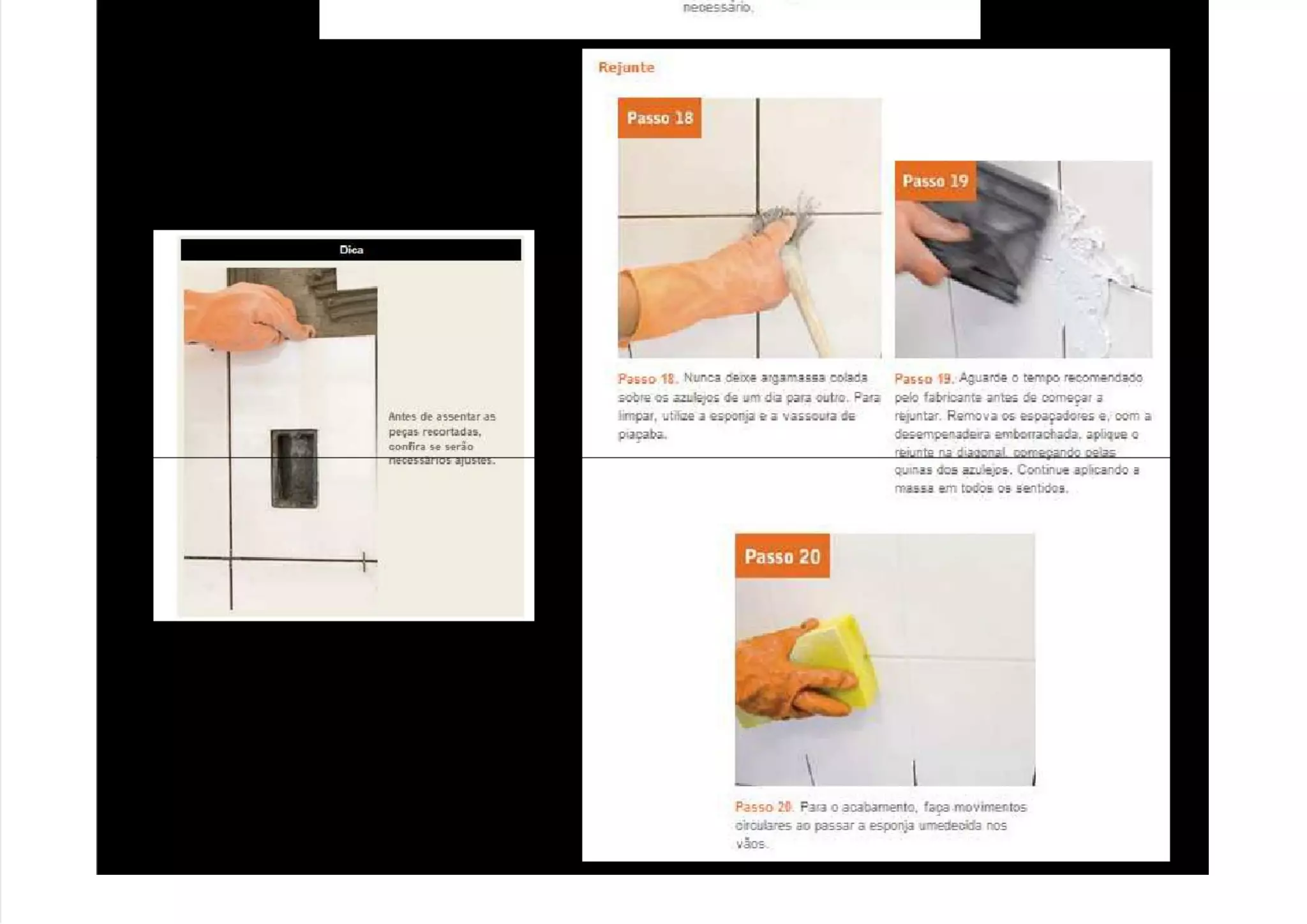

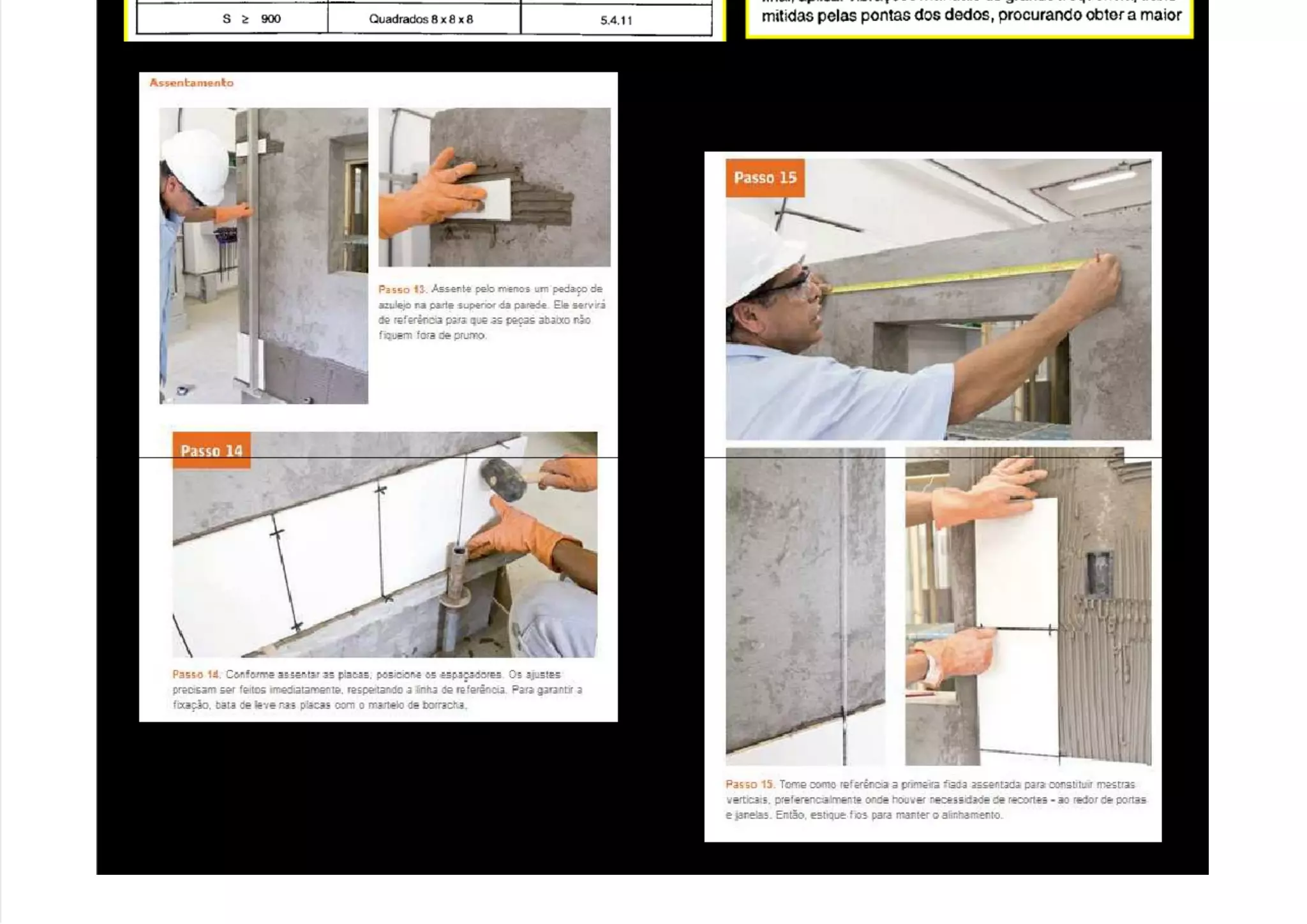

38. PROCEDIMENTO DE EXECUÇÃO
• REVESTIMENTO EM PAREDES
Antes de assentar o revestimento cerâmico, verifique se a parede está
regularizada e limpa para evitar que os azulejos fiquem desalinhados ou
descolem. Durante o trabalho, linhas de referência ajudam a manter o
alinhamento. Preste atenção às orientações dos fabricantes, especialmente às
instruções sobre como aplicar argamassa. A seguir, acompanhe o passo a passo.
FERRAMENTAS:
Linha de náilon, colher de pedreiro, lápis de
carpinteiro, régua de alumínio, nível de bolha,
trena, esquadro, nível de mangueira, prumo,
serra mármore, cortador de vídea manual,
torquês, desempenadeira de aço denteada,
desempenadeira emborrachada, martelo,
martelo de borracha, vassoura de pelo,
vassoura de piaçaba, pano e esponja. É
preciso usar capacete, óculos de segurança,
botas, protetor auricular, máscara e luvas de
borracha.
