Este documento fornece instruções para remoção e instalação de componentes do chassi, carenagem e sistema de escapamento de uma motocicleta CBR900RR. Detalha procedimentos para itens como assento, tanque de combustível, carenagem central, superior e pára-lamas. Também fornece valores de torque e diagnóstico de defeitos no escapamento.

1. CBR900RR
LOCALIZAÇÃO DOS AGREGADOS DO
CHASSI 2-0
INFORMAÇÕES DE SERVIÇO 2-1
DIAGNOSE DE DEFEITOS 2-1
ASSENTO/TANQUE DE COMBUSTÍVEL 2-2
ASSENTO TRASEIRO/TAMPA LATERAL 2-3
CARENAGEM CENTRAL/INFERIOR 2-6
CARENAGEM SUPERIOR 2-7
PÁRA-LAMA DIANTEIRO 2-13
PÁRA-LAMA TRASEIRO 2-14
TRILHO DO ASSENTO 2-15
SILENCIOSO/TUBO DE ESCAPAMENTO 2-16

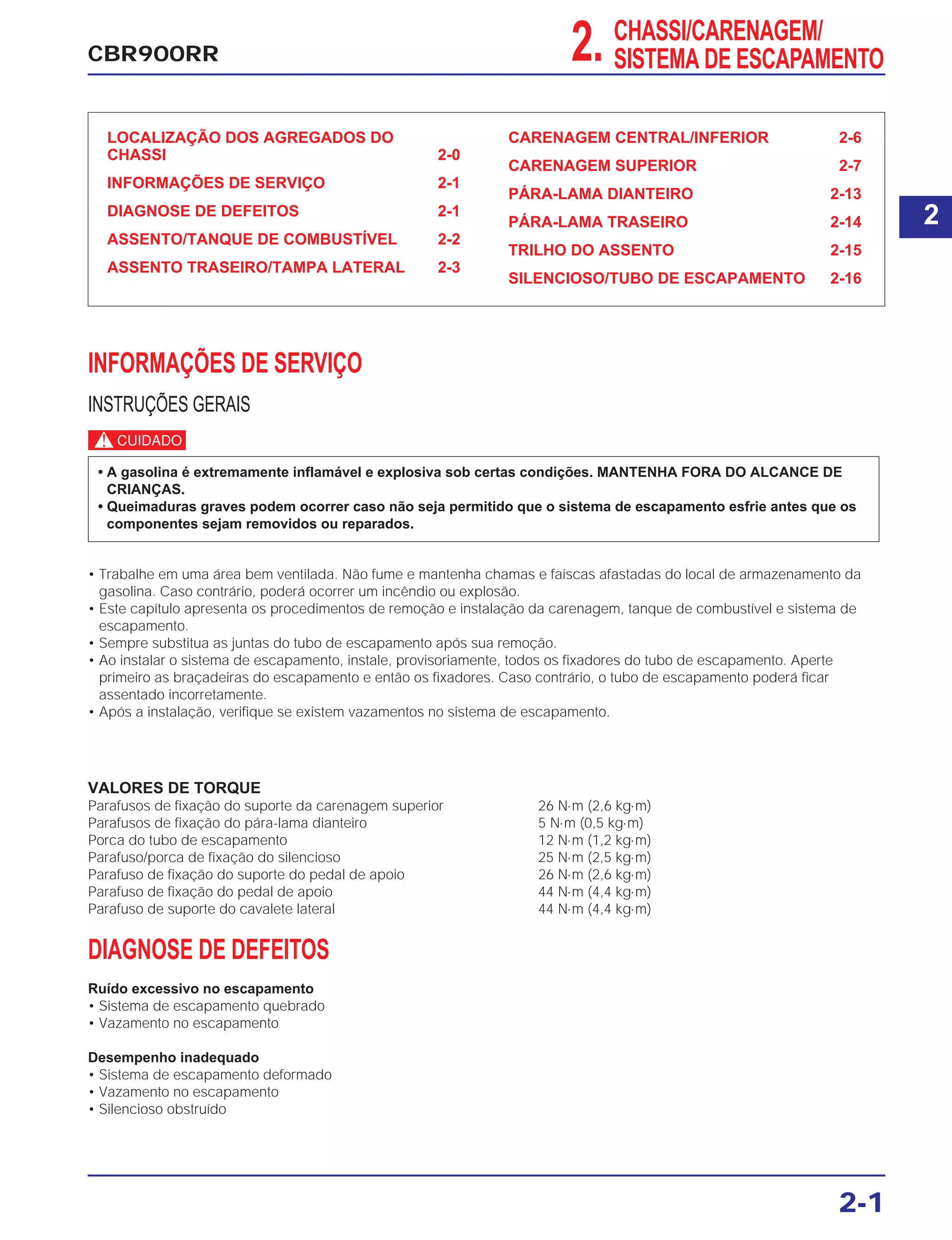

INFORMAÇÕES DE SERVIÇO
INSTRUÇÕES GERAIS
c
• Trabalhe em uma área bem ventilada. Não fume e mantenha chamas e faíscas afastadas do local de armazenamento da
gasolina. Caso contrário, poderá ocorrer um incêndio ou explosão.
• Este capítulo apresenta os procedimentos de remoção e instalação da carenagem, tanque de combustível e sistema de
escapamento.
• Sempre substitua as juntas do tubo de escapamento após sua remoção.
• Ao instalar o sistema de escapamento, instale, provisoriamente, todos os fixadores do tubo de escapamento. Aperte
primeiro as braçadeiras do escapamento e então os fixadores. Caso contrário, o tubo de escapamento poderá ficar
assentado incorretamente.
• Após a instalação, verifique se existem vazamentos no sistema de escapamento.
• A gasolina é extremamente inflamável e explosiva sob certas condições. MANTENHA FORA DO ALCANCE DE
CRIANÇAS.
• Queimaduras graves podem ocorrer caso não seja permitido que o sistema de escapamento esfrie antes que os
componentes sejam removidos ou reparados.
VALORES DE TORQUE
Parafusos de fixação do suporte da carenagem superior 26 N·m (2,6 kg·m)
Parafusos de fixação do pára-lama dianteiro 5 N·m (0,5 kg·m)
Porca do tubo de escapamento 12 N·m (1,2 kg·m)
Parafuso/porca de fixação do silencioso 25 N·m (2,5 kg·m)
Parafuso de fixação do suporte do pedal de apoio 26 N·m (2,6 kg·m)
Parafuso de fixação do pedal de apoio 44 N·m (4,4 kg·m)
Parafuso de suporte do cavalete lateral 44 N·m (4,4 kg·m)
DIAGNOSE DE DEFEITOS
Ruído excessivo no escapamento
• Sistema de escapamento quebrado
• Vazamento no escapamento
Desempenho inadequado
• Sistema de escapamento deformado
• Vazamento no escapamento
• Silencioso obstruído
2-1
2. CHASSI/CARENAGEM/
SISTEMA DE ESCAPAMENTO
2

2. CBR900RRCHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO

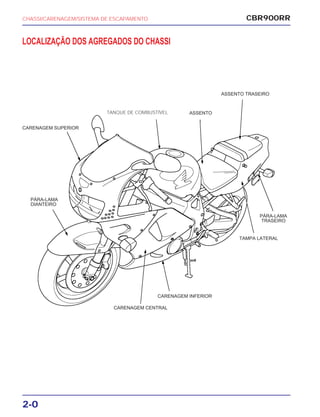

2-0
LOCALIZAÇÃO DOS AGREGADOS DO CHASSI
ASSENTO TRASEIRO
ASSENTOTANQUE DE COMBUSTÍVEL
TAMPA LATERAL
CARENAGEM INFERIOR
CARENAGEM CENTRAL
PÁRA-LAMA
DIANTEIRO
CARENAGEM SUPERIOR
PÁRA-LAMA
TRASEIRO

3. PARAFUSO
PARAFUSOS/ARRUELAS/TANQUE DE COMBUSTÍVEL
PARAFUSO/ARRUELA
TUBO DE VÁCUO TUBO DE RESPIRO
TUBO DE COMBUSTÍVEL LADRÃO
CBR900RR

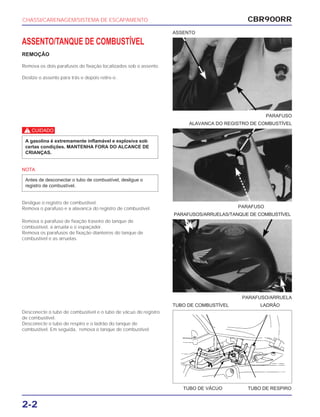

2-2
ASSENTO/TANQUE DE COMBUSTÍVEL
REMOÇÃO
Remova os dois parafusos de fixação localizados sob o assento.
Deslize o assento para trás e depois retire-o .
c
NOTA
Desligue o registro de combustível.
Remova o parafuso e a alavanca do registro de combustível.
Antes de desconectar o tubo de combustível, desligue o
registro de combustível.
A gasolina é extremamente inflamável e explosiva sob
certas condições. MANTENHA FORA DO ALCANCE DE
CRIANÇAS.
Remova o parafuso de fixação traseiro do tanque de
combustível, a arruela e o espaçador.
Remova os parafusos de fixação dianteiros do tanque de
combustível e as arruelas.
Desconecte o tubo de combustível e o tubo de vácuo do registro
de combustível.
Desconecte o tubo de respiro e o ladrão do tanque de
combustível. Em seguida, remova o tanque de combustível.
CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
PARAFUSO
ALAVANCA DO REGISTRO DE COMBUSTÍVEL
ASSENTO

4. CBR900RR CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO

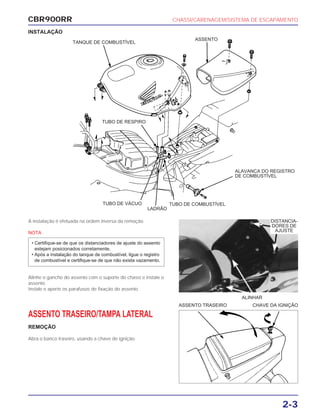

2-3
A instalação é efetuada na ordem inversa da remoção.
NOTA
Alinhe o gancho do assento com o suporte do chassi e instale o
assento.
Instale e aperte os parafusos de fixação do assento.
• Certifique-se de que os distanciadores de ajuste do assento
estejam posicionados corretamente.
• Após a instalação do tanque de combustível, ligue o registro
de combustível e certifique-se de que não exista vazamento.
ASSENTO TRASEIRO/TAMPA LATERAL
REMOÇÃO
Abra o banco traseiro, usando a chave de ignição.
ALINHAR
ASSENTO TRASEIRO CHAVE DA IGNIÇÃO
INSTALAÇÃO
DISTANCIA-
DORES DE
AJUSTE
TANQUE DE COMBUSTÍVEL
ASSENTO
ALAVANCA DO REGISTRO
DE COMBUSTÍVEL
TUBO DE COMBUSTÍVEL
LADRÃO
TUBO DE VÁCUO
TUBO DE RESPIRO

5. PRESILHAS DE CONEXÃO
PARAFUSOS
PARAFUSOS
PARAFUSO ESPECIAL TAMPA LATERAL
PARAFUSO DE FIXAÇÃO
CBR900RR

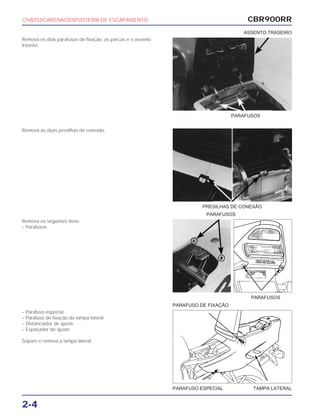

2-4
Remova os dois parafusos de fixação, as porcas e o assento
traseiro.
Remova as duas presilhas de conexão.
Remova os seguintes itens:
– Parafusos
– Parafuso especial
– Parafuso de fixação da tampa lateral
– Distanciador de ajuste
– Espaçador de ajuste
Separe e remova a tampa lateral.
CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
PARAFUSOS
ASSENTO TRASEIRO

6. CBR900RR CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO

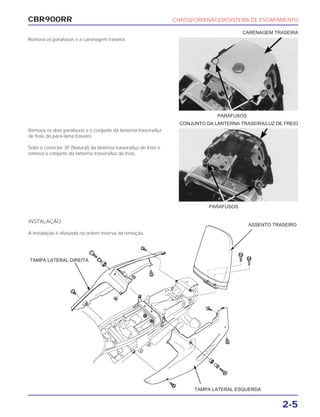

2-5
Remova os parafusos e a carenagem traseira.
Remova os dois parafusos e o conjunto da lanterna traseira/luz
de freio do pára-lama traseiro.
Solte o conector 3P (Natural) da lanterna traseira/luz de freio e
remova o conjunto da lanterna traseira/luz de freio.
PARAFUSOS
PARAFUSOS
CONJUNTO DA LANTERNA TRASEIRA/LUZ DE FREIO
CARENAGEM TRASEIRA
INSTALAÇÃO
A instalação é efetuada na ordem inversa da remoção.
TAMPA LATERAL DIREITA
ASSENTO TRASEIRO
TAMPA LATERAL ESQUERDA

7. PRESILHA DE FIXAÇÃO
CARENAGEM CENTRAL
FIXADORES
CONJUNTO DA CARENAGEM INFERIOR
PARAFUSOS ESPECIAIS
CBR900RR

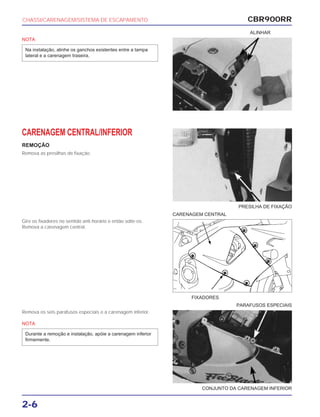

2-6
NOTA
Na instalação, alinhe os ganchos existentes entre a tampa
lateral e a carenagem traseira.
CARENAGEM CENTRAL/INFERIOR
REMOÇÃO
Remova as presilhas de fixação.
Gire os fixadores no sentido anti-horário e então solte-os.
Remova a carenagem central.
Remova os seis parafusos especiais e a carenagem inferior.
NOTA
Durante a remoção e instalação, apóie a carenagem inferior
firmemente.
CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
ALINHAR

8. CBR900RR CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO

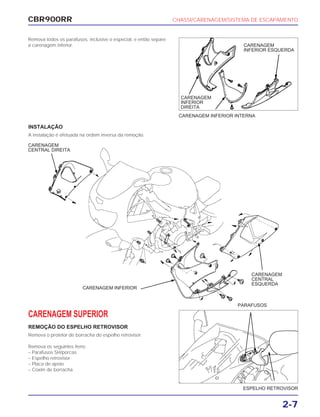

2-7
Remova todos os parafusos, inclusive o especial, e então separe
a carenagem inferior.
CARENAGEM SUPERIOR
REMOÇÃO DO ESPELHO RETROVISOR
Remova o protetor de borracha do espelho retrovisor.
Remova os seguintes itens:
– Parafusos SH/porcas
– Espelho retrovisor
– Placa de apoio
– Coxim de borracha
ESPELHO RETROVISOR
PARAFUSOS
CARENAGEM INFERIOR INTERNA
CARENAGEM
INFERIOR
DIREITA
INSTALAÇÃO
A instalação é efetuada na ordem inversa da remoção.
CARENAGEM
INFERIOR ESQUERDA
CARENAGEM
CENTRAL DIREITA
CARENAGEM
CENTRAL
ESQUERDA
CARENAGEM INFERIOR

9. PRESILHA DE FIXAÇÃO
PARAFUSOS
PRESILHA DE FIXAÇÃO PAINEL INTERNO
ESQUERDO
PRESILHA DE FIXAÇÃO
SUPORTE DO RELÉ
CBR900RR

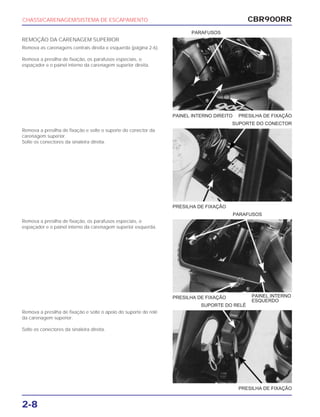

2-8
REMOÇÃO DA CARENAGEM SUPERIOR
Remova as carenagens centrais direita e esquerda (página 2-6).
Remova a presilha de fixação, os parafusos especiais, o
espaçador e o painel interno da carenagem superior direita.
Remova a presilha de fixação e solte o suporte do conector da
carenagem superior.
Solte os conectores da sinaleira direita.
Remova a presilha de fixação, os parafusos especiais, o
espaçador e o painel interno da carenagem superior esquerda.
Remova a presilha de fixação e solte o apoio do suporte do relé
da carenagem superior.
Solte os conectores da sinaleira direita.
CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
PAINEL INTERNO DIREITO PRESILHA DE FIXAÇÃO
SUPORTE DO CONECTOR
PARAFUSOS

10. CBR900RR CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO

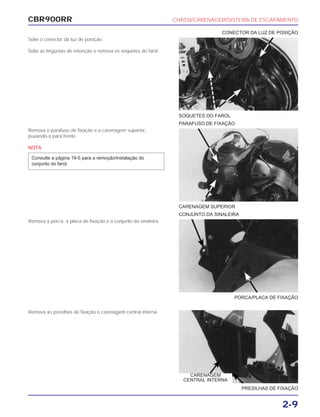

2-9
Solte o conector da luz de posição.
Solte as lingüetas de retenção e remova os soquetes do farol.
Remova o parafuso de fixação e a carenagem superior,
puxando-a para frente.
NOTA
Consulte a página 19-5 para a remoção/instalação do
conjunto do farol.
Remova a porca, a placa de fixação e o conjunto da sinaleira.
Remova as presilhas de fixação e carenagem central interna.
CARENAGEM SUPERIOR
CONJUNTO DA SINALEIRA
PORCA/PLACA DE FIXAÇÃO
PRESILHAS DE FIXAÇÃO
SOQUETES DO FAROL
PARAFUSO DE FIXAÇÃO
CONECTOR DA LUZ DE POSIÇÃO
CARENAGEM
CENTRAL INTERNA

11. CBR900RR

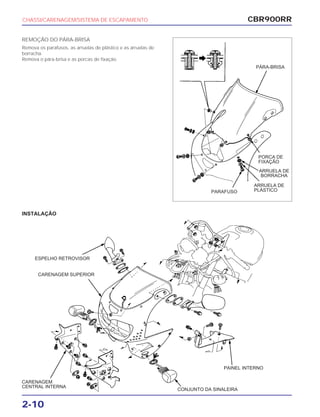

2-10
REMOÇÃO DO PÁRA-BRISA
Remova os parafusos, as arruelas de plástico e as arruelas de
borracha.
Remova o pára-brisa e as porcas de fixação.
CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
INSTALAÇÃO
PÁRA-BRISA
PORCA DE
FIXAÇÃO
ARRUELA DE
BORRACHA
ARRUELA DE
PLÁSTICOPARAFUSO
ESPELHO RETROVISOR
CARENAGEM
CENTRAL INTERNA
PAINEL INTERNO
CARENAGEM SUPERIOR
CONJUNTO DA SINALEIRA

12. CBR900RR CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO

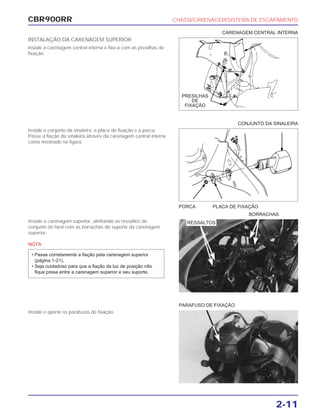

2-11
INSTALAÇÃO DA CARENAGEM SUPERIOR
Instale a carenagem central interna e fixe-a com as presilhas de
fixação.
Instale o conjunto da sinaleira, a placa de fixação e a porca.
Passe a fiação da sinaleira através da carenagem central interna
como mostrado na figura.
Instale a carenagem superior, alinhando os ressaltos do
conjunto do farol com as borrachas do suporte da carenagem
superior.
NOTA
• Passe corretamente a fiação pela carenagem superior
(página 1-21).
• Seja cuidadoso para que a fiação da luz de posição não
fique presa entre a carenagem superior e seu suporte.
Instale e aperte os parafusos de fixação.
PORCA PLACA DE FIXAÇÃO
BORRACHAS
PARAFUSO DE FIXAÇÃO
CONJUNTO DA SINALEIRA
CARENAGEM CENTRAL INTERNA
RESSALTOS
PRESILHAS
DE
FIXAÇÃO

13. PRESILHA DE FIXAÇÃO
PARAFUSOS
PRESILHA DE FIXAÇÃO
COXIM DE BORRACHA
ESPELHO
RETROVISOR
CBR900RR

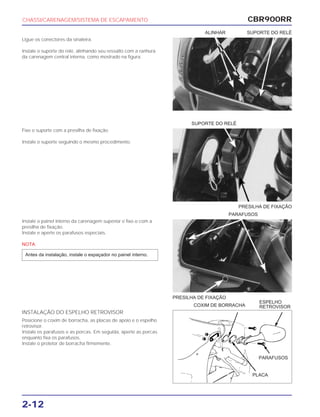

2-12
Ligue os conectores da sinaleira.
Instale o suporte do relé, alinhando seu ressalto com a ranhura
da carenagem central interna, como mostrado na figura.
Fixe o suporte com a presilha de fixação.
Instale o suporte seguindo o mesmo procedimento.
Instale o painel interno da carenagem superior e fixe-o com a
presilha de fixação.
Instale e aperte os parafusos especiais.
NOTA
Antes da instalação, instale o espaçador no painel interno.
INSTALAÇÃO DO ESPELHO RETROVISOR
Posicione o coxim de borracha, as placas de apoio e o espelho
retrovisor.
Instale os parafusos e as porcas. Em seguida, aperte as porcas
enquanto fixa os parafusos.
Instale o protetor de borracha firmemente.
CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
SUPORTE DO RELÉ
ALINHAR SUPORTE DO RELÉ
PARAFUSOS
PLACA

14. CBR900RR CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO

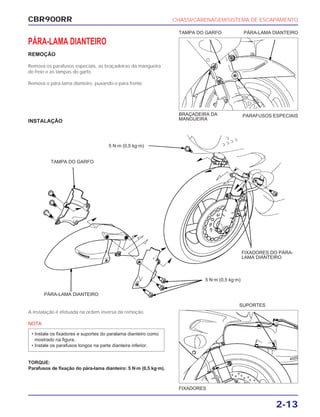

2-13
PÁRA-LAMA DIANTEIRO
REMOÇÃO
Remova os parafusos especiais, as braçadeiras da mangueira
do freio e as tampas do garfo.
Remova o pára-lama dianteiro, puxando-o para frente.
A instalação é efetuada na ordem inversa da remoção.
NOTA
TORQUE:
Parafusos de fixação do pára-lama dianteiro: 5 N·m (0,5 kg·m).
• Instale os fixadores e suportes do paralama dianteiro como
mostrado na figura.
• Instale os parafusos longos na parte dianteira inferior.
FIXADORES
SUPORTES
PARAFUSOS ESPECIAIS
TAMPA DO GARFO PÁRA-LAMA DIANTEIRO
INSTALAÇÃO
BRAÇADEIRA DA
MANGUEIRA
TAMPA DO GARFO
5 N·m (0,5 kg·m)
5 N·m (0,5 kg·m)
FIXADORES DO PÁRA-
LAMA DIANTEIRO
PÁRA-LAMA DIANTEIRO

15. PARAFUSO/PRESILHA
REGULADOR/RETIFICADOR RELÉ DE PARTIDA
RESERVATÓRIO DO FREIO
CONECTORES DA SINALEIRA
PARAFUSOS PÁRA-LAMA TRASEIRO
CBR900RR
2-14

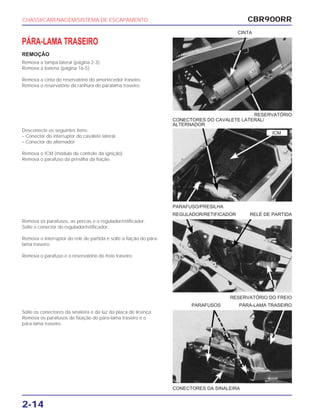

PÁRA-LAMA TRASEIRO
REMOÇÃO
Remova a tampa lateral (página 2-3).
Remova a bateria (página 16-5).
Remova a cinta do reservatório do amortecedor traseiro.
Remova o reservatório da ranhura do paralama traseiro.
Desconecte os seguintes itens:
– Conector do interruptor do cavalete lateral.
– Conector do alternador
Remova o ICM (módulo de controle da ignição).
Remova o parafuso da presilha da fiação.
Remova os parafusos, as porcas e o regulador/retificador.
Solte o conector do regulador/retificador.
Remova o interruptor do relé de partida e solte a fiação do pára-
lama traseiro.
Remova o parafuso e o reservatório do freio traseiro.
Solte os conectores da sinaleira e da luz da placa de licença.
Remova os parafusos de fixação do pára-lama traseiro e o
pára-lama traseiro.
CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
RESERVATÓRIO
CONECTORES DO CAVALETE LATERAL/
ALTERNADOR
CINTA
ICM

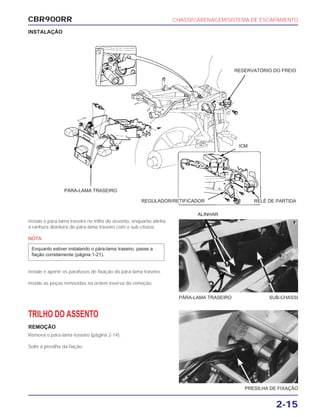

16. CBR900RR CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
2-15
Instale o pára-lama traseiro no trilho do assento, enquanto alinha
a ranhura dianteira do pára-lama traseiro com o sub-chassi.
NOTA
Instale e aperte os parafusos de fixação do pára-lama traseiro.
Instale as peças removidas na ordem inversa da remoção.
Enquanto estiver instalando o pára-lama traseiro, passe a
fiação corretamente (página 1-21).
TRILHO DO ASSENTO
REMOÇÃO
Remova o pára-lama traseiro (página 2-14).
Solte a presilha da fiação.
ALINHAR
PÁRA-LAMA TRASEIRO SUB-CHASSI
PRESILHA DE FIXAÇÃO
INSTALAÇÃO
PÁRA-LAMA TRASEIRO
RESERVATÓRIO DO FREIO
ICM
REGULADOR/RETIFICADOR RELÉ DE PARTIDA

17. TRILHO DO ASSENTO
TRILHO DO ASSENTO
PARAFUSOS DE FIXAÇÃO DO SILENCIOSO
PARAFUSO DE FIXAÇÃO TRASEIRO
CBR900RR
2-16
Remova os seguintes itens:
– Porca/parafuso de fixação do silencioso
– Arruela lisa
– Espaçador
Remova os parafusos de fixação do trilho do assento, as porcas
e o trilho do assento.
INSTALAÇÃO
Instale o trilho do assento na ordem inversa da remoção.
NOTA
Passe a fiação corretamente e fixe com a presilha.
SILENCIOSO/TUBO DE ESCAPAMENTO
REMOÇÃO
c
Remova os parafusos de fixação do tubo de
escapamento/silencioso.
Remova os seguintes itens:
– Parafuso/porca de fixação do silencioso
– Arruela
– Espaçador
– Coxim de borracha
– Silencioso
– Junta do silencioso
Não repare o sistema de escapamento enquanto estiver
quente.
CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
PARAFUSOS DE FIXAÇÃO DO SILENCIOSO
PARAFUSOS

18. CBR900RR CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
2-17
Remova as carenagens central e inferior (pagina 2-6).
Remova as porcas de conexão do tubo de escapamento.
Remova os seguintes itens:
– Parafuso/porca de fixação do tubo de escapamento
– Arruela
– Espaçador
– Coxim de borracha
– Tubo de escapamento
– Juntas do tubo de escapamento
PARAFUSO DE FIXAÇÃO DIANTEIRO
PORCAS DE CONEXÃO
INSTALAÇÃO
12 N·m (1,2 kg·m)
DIREITO: ESQUERDO:

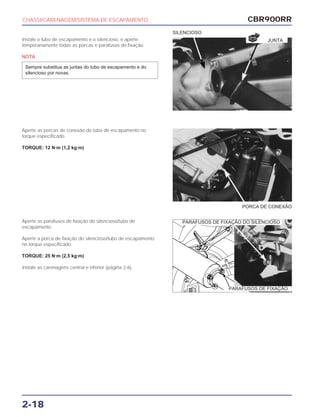

19. PORCA DE CONEXÃO
CBR900RR
2-18
Instale o tubo de escapamento e o silencioso, e aperte
temporariamente todas as porcas e parafusos de fixação.
NOTA
Sempre substitua as juntas do tubo de escapamento e do
silencioso por novas.
Aperte as porcas de conexão do tubo de escapamento no
torque especificado.
TORQUE: 12 N·m (1,2 kg·m)
Aperte os parafusos de fixação do silencioso/tubo de
escapamento.
Aperte a porca de fixação do silencioso/tubo de escapamento
no torque especificado.
TORQUE: 25 N·m (2,5 kg·m)
Instale as carenagens central e inferior (página 2-6).
CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
SILENCIOSO
JUNTA
NOVA
PARAFUSOS DE FIXAÇÃO DO SILENCIOSO
PARAFUSOS DE FIXAÇÃO

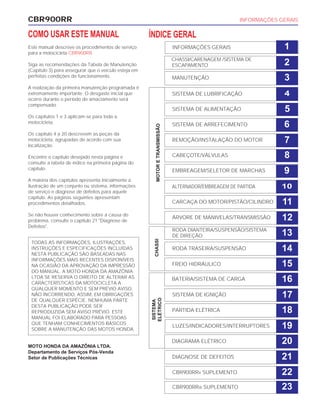

20. CBR900RR INFORMAÇÕES GERAIS
COMO USAR ESTE MANUAL
Este manual descreve os procedimentos de serviço
para a motocicleta CBR900RR.
Siga as recomendações da Tabela de Manutenção
(Capítulo 3) para assegurar que o veículo esteja em
perfeitas condições de funcionamento.
A realização da primeira manutenção programada é
extremamente importante. O desgaste inicial que
ocorre durante o período de amaciamento será
compensado.
Os capítulos 1 e 3 aplicam-se para toda a
motocicleta.
Os capítulo 4 a 20 descrevem as peças da
motocicleta, agrupadas de acordo com sua
localização.
Encontre o capítulo desejado nesta página e
consulte a tabela de índice na primeira página do
capítulo.
A maioria dos capítulos apresenta inicialmente a
ilustração de um conjunto ou sistema, informações
de serviço e diagnose de defeitos para aquele
capítulo. As páginas seguintes apresentam
procedimentos detalhados.
Se não houver conhecimento sobre a causa do
problema, consulte o capítulo 21 "Diagnose de
Defeitos".
MOTO HONDA DA AMAZÔNIA LTDA.
Departamento de Serviços Pós-Venda
Setor de Publicações Técnicas
TODAS AS INFORMAÇÕES, ILUSTRAÇÕES,
INSTRUÇÕES E ESPECIFICAÇÕES INCLUÍDAS
NESTA PUBLICAÇÃO SÃO BASEADAS NAS
INFORMAÇÕES MAIS RECENTES DISPONÍVEIS
NA OCASIÃO DA APROVAÇÃO DA IMPRESSÃO
DO MANUAL. A MOTO HONDA DA AMAZÔNIA
LTDA SE RESERVA O DIREITO DE ALTERAR AS
CARACTERÍSTICAS DA MOTOCICLETA A
QUALQUER MOMENTO E SEM PRÉVIO AVISO,
NÃO INCORRENDO, ASSIM, EM OBRIGAÇÕES
DE QUALQUER ESPÉCIE. NENHUMA PARTE
DESTA PUBLICAÇÃO PODE SER
REPRODUZIDA SEM AVISO PRÉVIO. ESTE
MANUAL FOI ELABORADO PARA PESSOAS
QUE TENHAM CONHECIMENTOS BÁSICOS
SOBRE A MANUTENÇÃO DAS MOTOS HONDA.
ÍNDICE GERAL
INFORMAÇÕES GERAIS
CHASSI/CARENAGEM /SISTEMA DE
ESCAPAMENTO
MANUTENÇÃO
SISTEMA DE LUBRIFICAÇÃO
SISTEMA DE ALIMENTAÇÃO
SISTEMA DE ARREFECIMENTO
REMOÇÃO/INSTALAÇÃO DO MOTOR
CABEÇOTE/VÁLVULAS
EMBREAGEM/SELETOR DE MARCHAS
ALTERNADOR/EMBREAGEM DE PARTIDA
CARCAÇA DO MOTOR/PISTÃO/CILINDRO
ÁRVORE DE MANIVELAS/TRANSMISSÃO
RODA DIANTEIRA/SUSPENSÃO/SISTEMA
DE DIREÇÃO
RODA TRASEIRA/SUSPENSÃO
FREIO HIDRÁULICO
BATERIA/SISTEMA DE CARGA
SISTEMA DE IGNIÇÃO
PARTIDA ELÉTRICA
SISTEMA
ELÉTRICO
CHASSIMOTORETRANSMISSÃO
LUZES/INDICADORES/INTERRUPTORES
DIAGRAMA ELÉTRICO
DIAGNOSE DE DEFEITOS
CBR900RRX SUPLEMENTO
CBR900RRW SUPLEMENTO
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
21
22
23
20
