1. Levantamento Topográfico Planimétrico
• O que é?
• Quais equipamentos pode serem
utilizados?
• Qual o resultado obtido com um
levantamento planimétrico?
• Quais os método de obtenção de
dados aceitos pela legislação vigente?

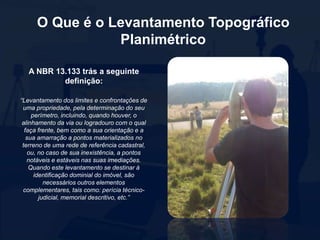

2. O Que é o Levantamento Topográfico
Planimétrico
A NBR 13.133 trás a seguinte
definição:
“Levantamento dos limites e confrontações de
uma propriedade, pela determinação do seu
perímetro, incluindo, quando houver, o
alinhamento da via ou logradouro com o qual
faça frente, bem como a sua orientação e a
sua amarração a pontos materializados no
terreno de uma rede de referência cadastral,
ou, no caso de sua inexistência, a pontos
notáveis e estáveis nas suas imediações.
Quando este levantamento se destinar à
identificação dominial do imóvel, são
necessários outros elementos
complementares, tais como: perícia técnico-
judicial, memorial descritivo, etc.”

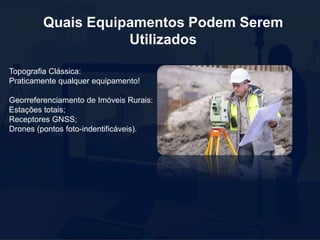

3. Quais Equipamentos Podem Serem
Utilizados
Topografia Clássica:
Praticamente qualquer equipamento!
Georreferenciamento de Imóveis Rurais:
Estações totais;
Receptores GNSS;
Drones (pontos foto-indentificáveis).

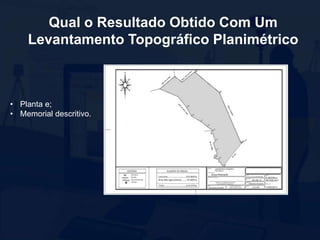

4. Qual o Resultado Obtido Com Um
Levantamento Topográfico Planimétrico
• Planta e;
• Memorial descritivo.

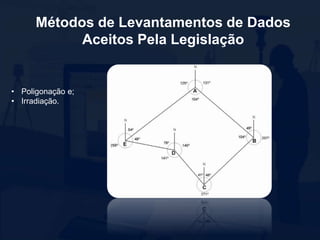

5. Métodos de Levantamentos de Dados
Aceitos Pela Legislação
• Poligonação e;
• Irradiação.

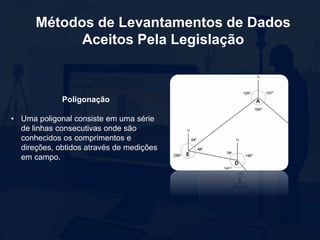

6. Métodos de Levantamentos de Dados
Aceitos Pela Legislação
Poligonação
• Uma poligonal consiste em uma série
de linhas consecutivas onde são
conhecidos os comprimentos e
direções, obtidos através de medições
em campo.

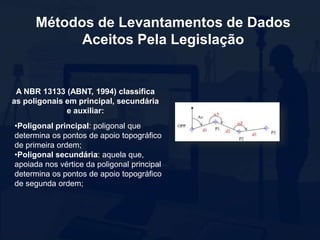

7. Métodos de Levantamentos de Dados
Aceitos Pela Legislação
A NBR 13133 (ABNT, 1994) classifica
as poligonais em principal, secundária
e auxiliar:
•Poligonal principal: poligonal que
determina os pontos de apoio topográfico
de primeira ordem;
•Poligonal secundária: aquela que,
apoiada nos vértice da poligonal principal
determina os pontos de apoio topográfico
de segunda ordem;

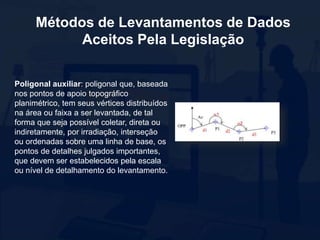

8. Métodos de Levantamentos de Dados
Aceitos Pela Legislação
Poligonal auxiliar: poligonal que, baseada
nos pontos de apoio topográfico
planimétrico, tem seus vértices distribuídos
na área ou faixa a ser levantada, de tal
forma que seja possível coletar, direta ou
indiretamente, por irradiação, interseção
ou ordenadas sobre uma linha de base, os
pontos de detalhes julgados importantes,
que devem ser estabelecidos pela escala
ou nível de detalhamento do levantamento.

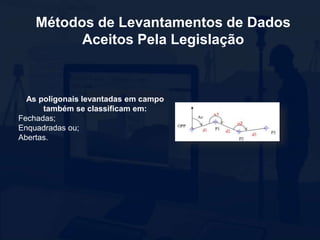

9. Métodos de Levantamentos de Dados
Aceitos Pela Legislação
As poligonais levantadas em campo
também se classificam em:
Fechadas;
Enquadradas ou;
Abertas.

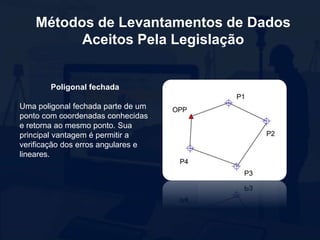

10. Métodos de Levantamentos de Dados
Aceitos Pela Legislação
Poligonal fechada
Uma poligonal fechada parte de um
ponto com coordenadas conhecidas
e retorna ao mesmo ponto. Sua
principal vantagem é permitir a
verificação dos erros angulares e
lineares.

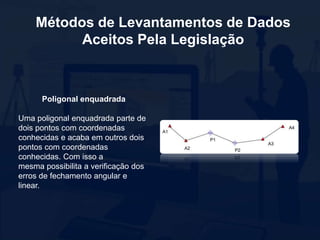

11. Métodos de Levantamentos de Dados
Aceitos Pela Legislação
Poligonal enquadrada
Uma poligonal enquadrada parte de
dois pontos com coordenadas
conhecidas e acaba em outros dois
pontos com coordenadas
conhecidas. Com isso a
mesma possibilita a verificação dos
erros de fechamento angular e
linear.

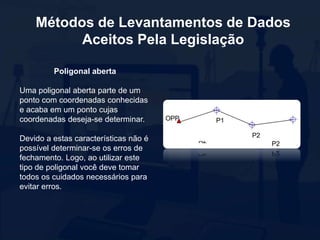

12. Métodos de Levantamentos de Dados
Aceitos Pela Legislação
Poligonal aberta
Uma poligonal aberta parte de um
ponto com coordenadas conhecidas
e acaba em um ponto cujas
coordenadas deseja-se determinar.
Devido a estas características não é
possível determinar-se os erros de
fechamento. Logo, ao utilizar este
tipo de poligonal você deve tomar
todos os cuidados necessários para
evitar erros.

13. Métodos de Levantamentos de Dados
Aceitos Pela Legislação
Irradiação
O levantamento de dados através
do método de irradiação consiste
em, a partir de uma linha de
referência conhecida, medir um
ângulo e uma distância.

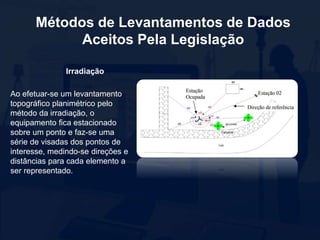

14. Métodos de Levantamentos de Dados
Aceitos Pela Legislação
Irradiação
Ao efetuar-se um levantamento
topográfico planimétrico pelo
método da irradiação, o
equipamento fica estacionado
sobre um ponto e faz-se uma
série de visadas dos pontos de
interesse, medindo-se direções e
distâncias para cada elemento a
ser representado.
