Introdução Estudo de Tratores
O documento introduz o estudo dos tratores agrícolas no Brasil, resumindo: (1) as principais marcas que fabricam tratores no país com potências entre 15 a 250cv; (2) o que é um trator agrícola e o que ele é capaz de fazer, como tracionar máquinas agrícolas e fornecer potência mecânica; (3) como os tratores podem ser classificados de acordo com o tipo de rodado, como de rodas, esteiras ou semi-esteiras.
Mais conteúdo relacionado
Introdução Estudo de Tratores
- 1. INTRODUÇÃO AO ESTUDO DOS TRATORES AGRÍCOLAS Prof. Walter Francisco Molina Jr ESALQ/USP 2010
- 2. PERGUNTAS IMPORTANTES QUEMFABRICA TRATORES NO BRASIL? www.agrale.com.br Potência entre 15 e 168cv www.brasil.cat.com Máquinas de esteiras de grande porte e equipamentos florestais
- 3. QUEM FABRICATRATORES NO BRASIL? www.massey.com.br www.agco.com.br www.valtra.com.br www.agriculture.newholland.com/br
- 4. QUEM FABRICATRATORES NO BRASIL? www.deere.com.br Potência entre 60 e 250cv

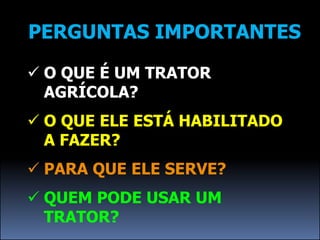

- 5. PERGUNTAS IMPORTANTES OQUE É UM TRATOR AGRÍCOLA? O QUE ELE ESTÁ HABILITADO A FAZER? PARA QUE ELE SERVE? QUEM PODE USAR UM TRATOR?

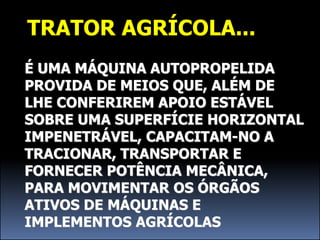

- 6. TRATOR AGRÍCOLA... É UMAMÁQUINA AUTOPROPELIDA PROVIDA DE MEIOS QUE, ALÉM DE LHE CONFERIREM APOIO ESTÁVEL SOBRE UMA SUPERFÍCIE HORIZONTAL IMPENETRÁVEL, CAPACITAM-NO A TRACIONAR, TRANSPORTAR E FORNECER POTÊNCIA MECÂNICA, PARA MOVIMENTAR OS ÓRGÃOS ATIVOS DE MÁQUINAS E IMPLEMENTOS AGRÍCOLAS
- 7. TRADUZINDO... OS TRATORES AGRÍCOLAS MODERNOS SÃO MÁQUINAS QUE DEVEM SER CAPAZES DE:
- 8.

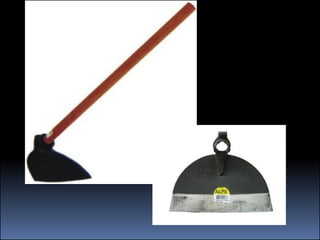

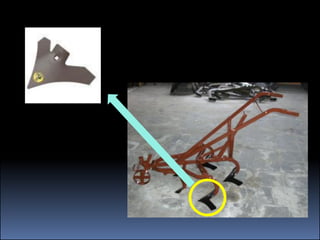

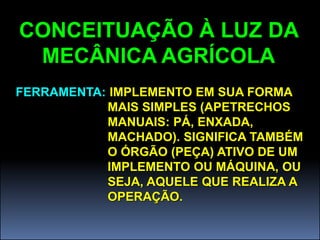

- 9. CONCEITUAÇÃO À LUZDA MECÂNICA AGRÍCOLA FERRAMENTA: IMPLEMENTO EM SUA FORMA MAIS SIMPLES (APETRECHOS MANUAIS: PÁ, ENXADA, MACHADO). SIGNIFICA TAMBÉM O ÓRGÃO (PEÇA) ATIVO DE UM IMPLEMENTO OU MÁQUINA, OU SEJA, AQUELE QUE REALIZA A OPERAÇÃO.

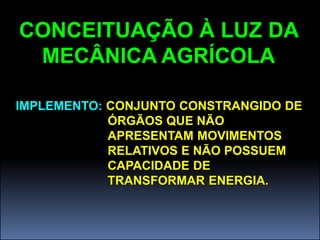

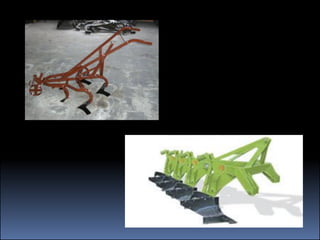

- 12. CONCEITUAÇÃO À LUZDA MECÂNICA AGRÍCOLA IMPLEMENTO: CONJUNTO CONSTRANGIDO DE ÓRGÃOS QUE NÃO APRESENTAM MOVIMENTOS RELATIVOS E NÃO POSSUEM CAPACIDADE DE TRANSFORMAR ENERGIA.

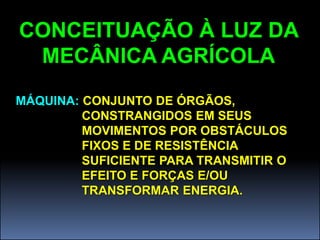

- 14. CONCEITUAÇÃO À LUZDA MECÂNICA AGRÍCOLA MÁQUINA: CONJUNTO DE ÓRGÃOS, CONSTRANGIDOS EM SEUS MOVIMENTOS POR OBSTÁCULOS FIXOS E DE RESISTÊNCIA SUFICIENTE PARA TRANSMITIR O EFEITO E FORÇAS E/OU TRANSFORMAR ENERGIA.

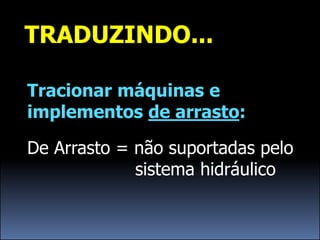

- 15. TRADUZINDO... Tracionar máquinas e implementosde arrasto: De Arrasto = não suportadas pelo sistema hidráulico

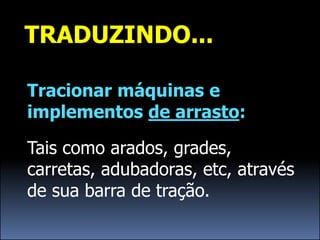

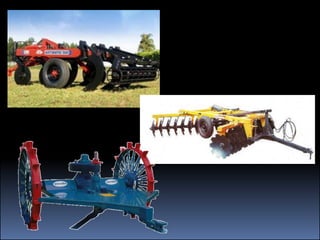

- 17. TRADUZINDO... Tracionar máquinas e implementosde arrasto: Tais como arados, grades, carretas, adubadoras, etc, através de sua barra de tração.
- 18.

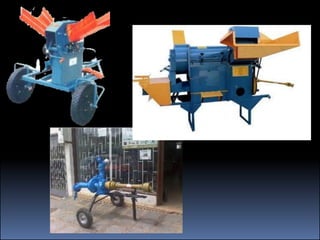

- 20. TRADUZINDO... Acionar máquinas estacionárias: Tais comotrilhadoras, batedoras de cereais, bombas de recalque de água, através da árvore de transmissão da tomada de potência

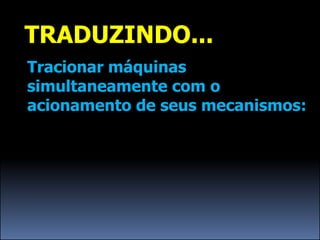

- 21. TRADUZINDO... Tracionar máquinas simultaneamente como acionamento de seus mecanismos:
- 23. TRADUZINDO... Tracionar máquinas simultaneamente como acionamento de seus mecanismos: Tais como segadoras, trilhadoras, pulverizadores, colhedoras, através da barra de tração ou do engate de 3 pontos e da árvore da tomada de potência
- 24. TRADUZINDO... Tracionar e carregar máquinase implementos montados: MONTADOS = Acoplados ao sistema de engate de 3 pontos

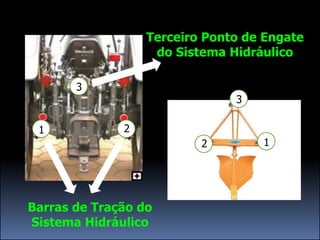

- 25. Terceiro Ponto deEngate do Sistema Hidráulico 3 3 1 2 2 1 Barras de Tração do Sistema Hidráulico

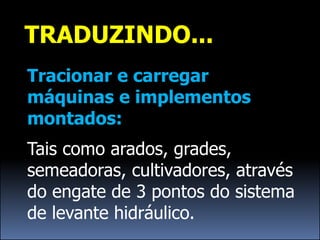

- 27. TRADUZINDO... Tracionar e carregar máquinase implementos montados: Tais como arados, grades, semeadoras, cultivadores, através do engate de 3 pontos do sistema de levante hidráulico.

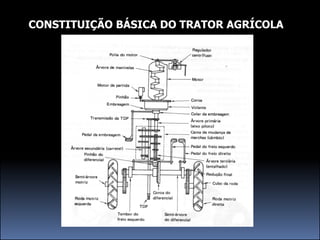

- 28. CONSTITUIÇÃO BÁSICA DOTRATOR AGRÍCOLA

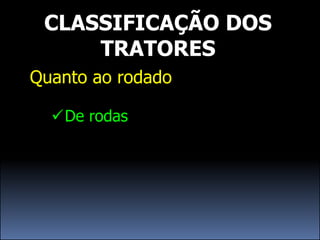

- 29. CLASSIFICAÇÃO DOS TRATORES Quanto ao rodado De rodas

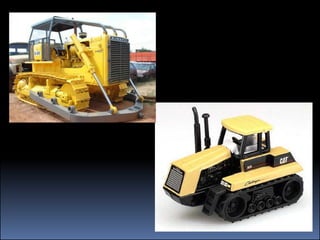

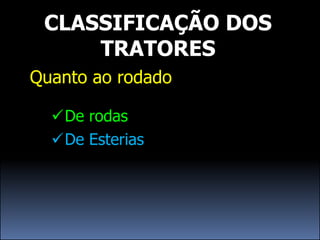

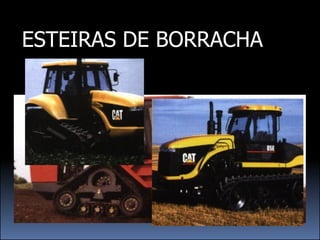

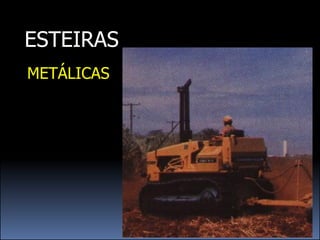

- 31. CLASSIFICAÇÃO DOS TRATORES Quanto ao rodado De rodas De Esterias

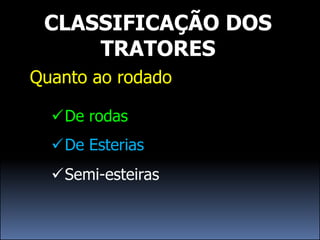

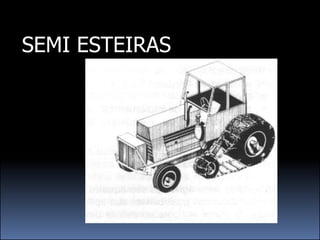

- 33. CLASSIFICAÇÃO DOS TRATORES Quanto ao rodado De rodas De Esterias Semi-esteiras
- 34.
- 35.

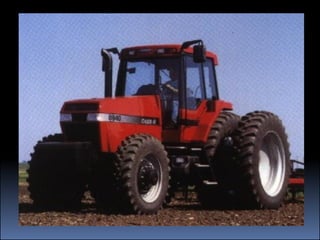

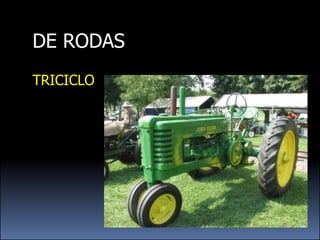

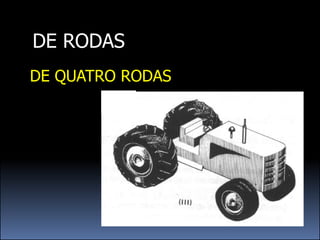

- 36. DE RODAS DE QUATRORODAS
- 37.

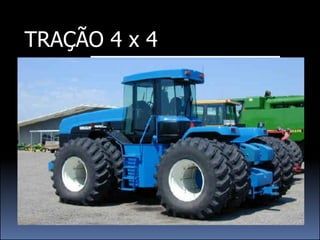

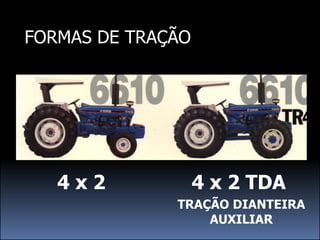

- 38. FORMAS DE TRAÇÃO 4x2 4 x 2 TDA TRAÇÃO DIANTEIRA AUXILIAR
- 43.
- 44.
- 45.
- 46.
- 47.
- 48.

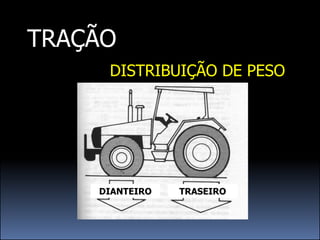

- 49. TRAÇÃO DISTRIBUIÇÃO DE PESO DIANTEIRO TRASEIRO

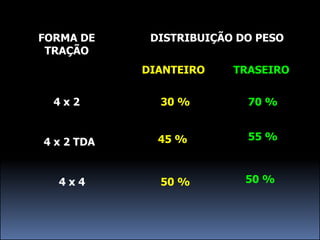

- 50. FORMA DE DISTRIBUIÇÃO DO PESO TRAÇÃO DIANTEIRO TRASEIRO 4x2 30 % 70 % 45 % 55 % 4 x 2 TDA 4x4 50 % 50 %

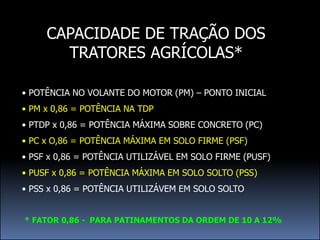

- 51. CAPACIDADE DE TRAÇÃODOS TRATORES AGRÍCOLAS* • POTÊNCIA NO VOLANTE DO MOTOR (PM) – PONTO INICIAL • PM x 0,86 = POTÊNCIA NA TDP • PTDP x 0,86 = POTÊNCIA MÁXIMA SOBRE CONCRETO (PC) • PC x O,86 = POTÊNCIA MÁXIMA EM SOLO FIRME (PSF) • PSF x 0,86 = POTÊNCIA UTILIZÁVEL EM SOLO FIRME (PUSF) • PUSF x 0,86 = POTÊNCIA MÁXIMA EM SOLO SOLTO (PSS) • PSS x 0,86 = POTÊNCIA UTILIZÁVEM EM SOLO SOLTO * FATOR 0,86 - PARA PATINAMENTOS DA ORDEM DE 10 A 12%

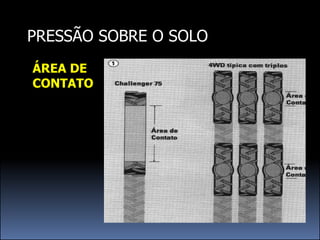

- 52. PRESSÃO SOBRE OSOLO ÁREA DE CONTATO
- 53.
