Minicurso CONIC - Internet das Coisas

Mini curso CONIC - UNIRN
Internet das Coisas Prof. Romulo Fagundes
Cantanhede
http://buscatextual.cnpq.br/buscatextual/visualizacv.do?id=K4420276P0

Internet das Coisas
❖ Hoje não seria piegas assumir que tudo está
conectado…
❖ E que tudo conectado, gera……
❖ Estranho o Google saber que vamos fazer uma viagem?
Ou que temos uma reunião agendada, apenas por
trocarmos e-mail….

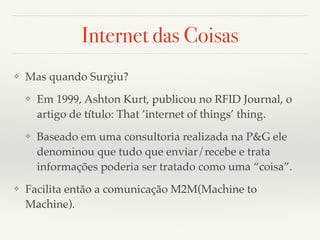

Internet das Coisas
❖ Mas quando Surgiu?
❖ Em 1999, Ashton Kurt, publicou no RFID Journal, o
artigo de título: That ’internet of things’ thing.
❖ Baseado em uma consultoria realizada na P&G ele
denominou que tudo que enviar/recebe e trata
informações poderia ser tratado como uma “coisa”.
❖ Facilita então a comunicação M2M(Machine to
Machine).

Internet das Coisas
❖ Em que áreas a internet das coisas podem ser aplicadas?
❖ Residência
❖ Cidade (cidades inteligentes)
❖ Indústria
❖ DIY (Do It Youself)

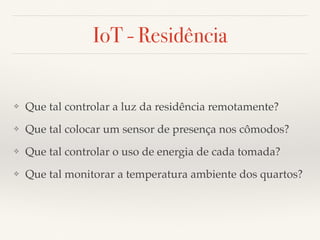

IoT - Residência
❖ Que tal controlar a luz da residência remotamente?
❖ Que tal colocar um sensor de presença nos cômodos?
❖ Que tal controlar o uso de energia de cada tomada?
❖ Que tal monitorar a temperatura ambiente dos quartos?

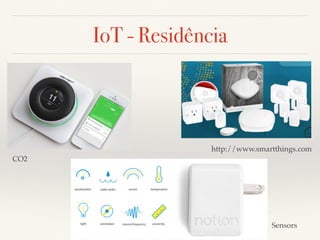

IoT - Residência
CO2
http://www.smartthings.com
Sensors

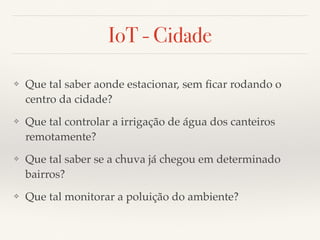

IoT - Cidade
❖ Que tal saber aonde estacionar, sem ficar rodando o
centro da cidade?
❖ Que tal controlar a irrigação de água dos canteiros
remotamente?
❖ Que tal saber se a chuva já chegou em determinado
bairros?
❖ Que tal monitorar a poluição do ambiente?

IoT - Cidade
Smart Citizen Kit
Street Line

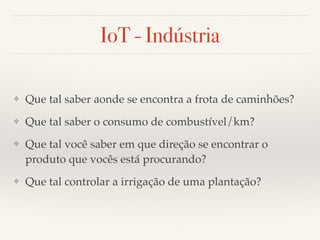

IoT - Indústria
❖ Que tal saber aonde se encontra a frota de caminhões?
❖ Que tal saber o consumo de combustível/km?
❖ Que tal você saber em que direção se encontrar o
produto que vocês está procurando?
❖ Que tal controlar a irrigação de uma plantação?

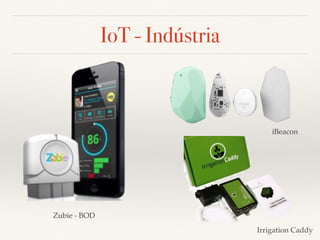

IoT - Indústria
Zubie - BOD
iBeacon
Irrigation Caddy

IoT - DIY
❖ Em que entra o DIY?
❖ Tudo que pode ser criado baseado em uma
necessidade…
❖ Como o que? Que tal monitorar:
❖ Temperatura/Humidade
❖ Detectar água
❖ Sensor de presença

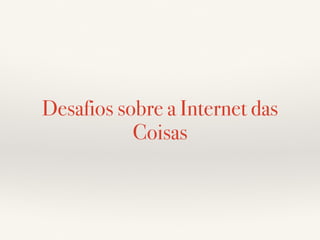

Desafios sobre a Internet das
Coisas

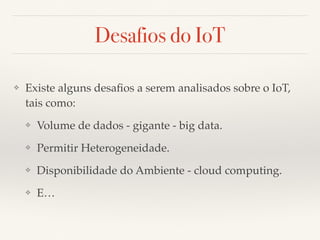

Desafios do IoT
❖ Existe alguns desafios a serem analisados sobre o IoT,
tais como:
❖ Volume de dados - gigante - big data.
❖ Permitir Heterogeneidade.
❖ Disponibilidade do Ambiente - cloud computing.
❖ E…

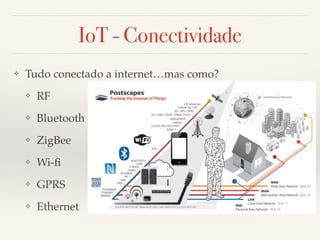

IoT - Conectividade
❖ Tudo conectado a internet…mas como?
❖ RF
❖ Bluetooth
❖ ZigBee
❖ Wi-fi
❖ GPRS
❖ Ethernet

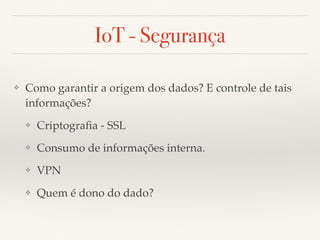

IoT - Segurança
❖ Como garantir a origem dos dados? E controle de tais
informações?
❖ Criptografia - SSL
❖ Consumo de informações interna.
❖ VPN
❖ Quem é dono do dado?

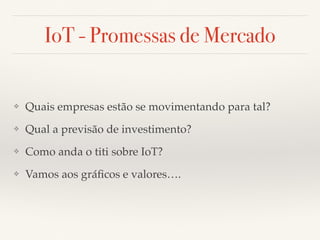

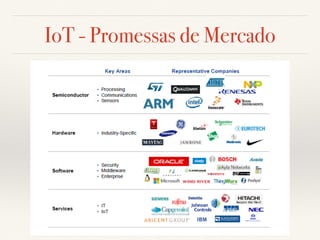

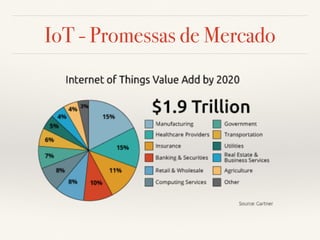

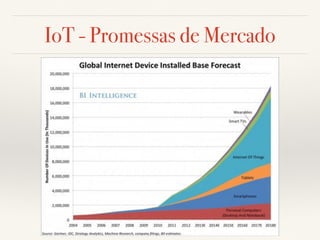

IoT - Promessas de Mercado
❖ Quais empresas estão se movimentando para tal?
❖ Qual a previsão de investimento?
❖ Como anda o titi sobre IoT?
❖ Vamos aos gráficos e valores….

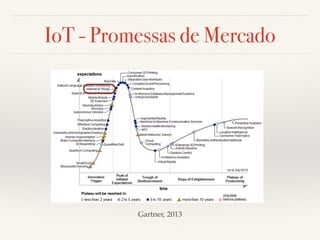

Gartner, 2013

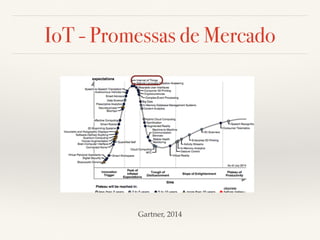

Gartner, 2014

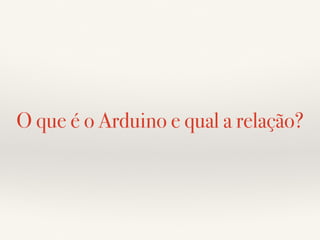

O que é o Arduino e qual a relação?

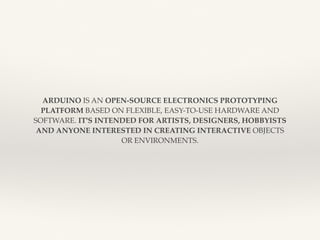

ARDUINO IS AN OPEN-SOURCE ELECTRONICS PROTOTYPING
PLATFORM BASED ON FLEXIBLE, EASY-TO-USE HARDWARE AND
SOFTWARE. IT'S INTENDED FOR ARTISTS, DESIGNERS, HOBBYISTS
AND ANYONE INTERESTED IN CREATING INTERACTIVE OBJECTS
OR ENVIRONMENTS.

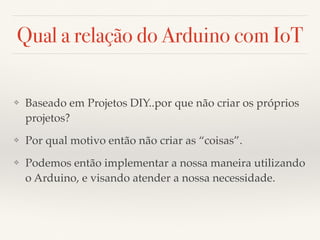

Qual a relação do Arduino com IoT
❖ Baseado em Projetos DIY..por que não criar os próprios
projetos?
❖ Por qual motivo então não criar as “coisas”.
❖ Podemos então implementar a nossa maneira utilizando
o Arduino, e visando atender a nossa necessidade.

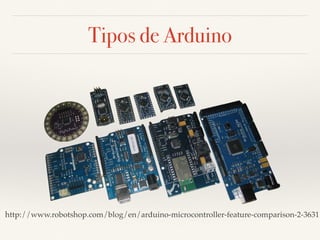

Tipos de Arduino
http://www.robotshop.com/blog/en/arduino-microcontroller-feature-comparison-2-3631

Dos mais simples…
ATTiny 85

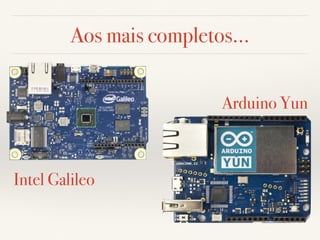

Aos mais completos…
Intel Galileo
Arduino Yun

E o que acham desse?
Cartão SD?
Intel Edison

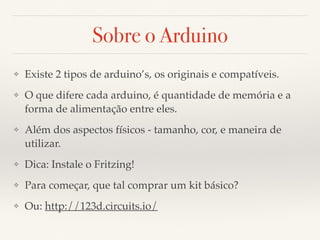

Sobre o Arduino
❖ Existe 2 tipos de arduino’s, os originais e compatíveis.
❖ O que difere cada arduino, é quantidade de memória e a
forma de alimentação entre eles.
❖ Além dos aspectos físicos - tamanho, cor, e maneira de
utilizar.
❖ Dica: Instale o Fritzing!
❖ Para começar, que tal comprar um kit básico?
❖ Ou: http://123d.circuits.io/

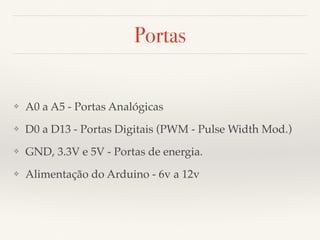

Portas
❖ A0 a A5 - Portas Analógicas
❖ D0 a D13 - Portas Digitais (PWM - Pulse Width Mod.)
❖ GND, 3.3V e 5V - Portas de energia.
❖ Alimentação do Arduino - 6v a 12v

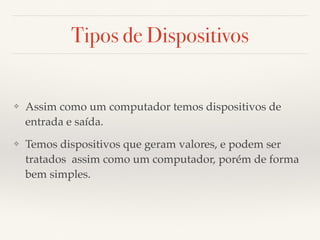

Tipos de Dispositivos
❖ Assim como um computador temos dispositivos de
entrada e saída.
❖ Temos dispositivos que geram valores, e podem ser
tratados assim como um computador, porém de forma
bem simples.

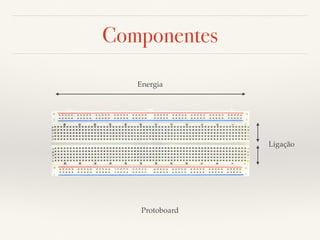

Componentes
Energia
Ligação
Protoboard

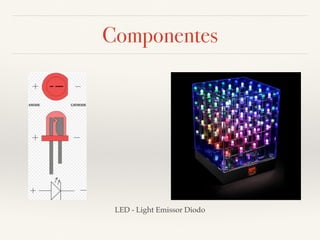

Componentes
LED - Light Emissor Diodo

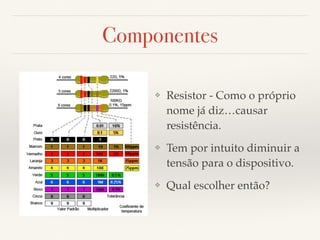

Componentes
❖ Resistor - Como o próprio
nome já diz…causar
resistência.
❖ Tem por intuito diminuir a
tensão para o dispositivo.
❖ Qual escolher então?

Resistor - Cálculo Básico
❖ Por exemplo, para ligar um LED em um Arduino, é
necessário um resistor, para diminuir a tensão.
❖ A voltagem da portal Digital em UP é de 5V(40mA).
❖ O LED funciona 2V(35mA).
❖ Calculando qual resistor usar….

R = (Vs - Vl) / I
❖ Vs - Voltagem Fornecida.
❖ Vl - Voltagem do LED.
❖ I - Corrente do LED.
R = (5 - 2) / 0.035
R =85.1
O resistor que se aproxima desse valor é o de 100!.

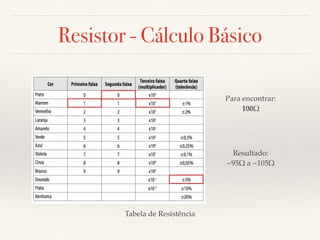

Tabela de Resistência
Para encontrar:
100!
Resultado:
~95! a ~105!

Outros Componentes
❖ LDR
❖ Sensor de Temperatura
❖ Beep
❖ Botão
❖ E o que mais…

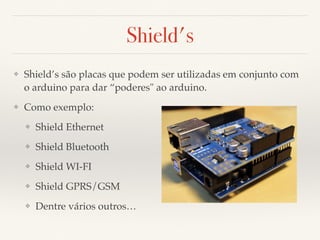

Shield's
❖ Shield’s são placas que podem ser utilizadas em conjunto com
o arduino para dar “poderes" ao arduino.
❖ Como exemplo:
❖ Shield Ethernet
❖ Shield Bluetooth
❖ Shield WI-FI
❖ Shield GPRS/GSM
❖ Dentre vários outros…

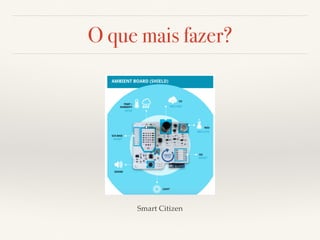

O que mais fazer?
Smart Citizen

O que mais fazer?

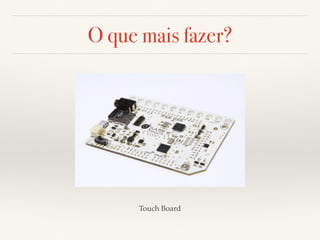

Touch Board

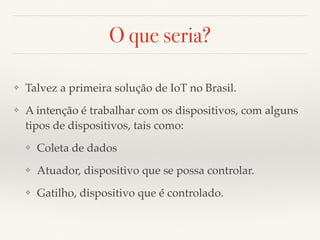

O que seria?
❖ Talvez a primeira solução de IoT no Brasil.
❖ A intenção é trabalhar com os dispositivos, com alguns
tipos de dispositivos, tais como:
❖ Coleta de dados
❖ Atuador, dispositivo que se possa controlar.
❖ Gatilho, dispositivo que é controlado.

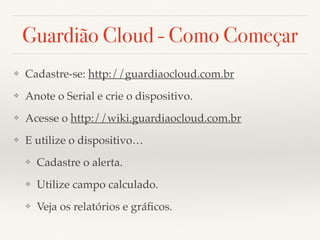

Guardião Cloud - Como Começar
❖ Cadastre-se: http://guardiaocloud.com.br
❖ Anote o Serial e crie o dispositivo.
❖ Acesse o http://wiki.guardiaocloud.com.br
❖ E utilize o dispositivo…
❖ Cadastre o alerta.
❖ Utilize campo calculado.
❖ Veja os relatórios e gráficos.

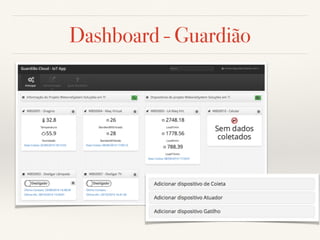

Dashboard - Guardião
Campo Calculado
Tabela de Dados

Dashboard - Guardião
Criação de Alerta
Gráfico
