IoT – Internet of Things. Do Básico ao Hello World!
O documento apresenta uma introdução à Internet das Coisas (IoT), explicando seu conceito, histórico e aplicações, como a conexão de diversos dispositivos à internet. Ele aborda a importância de tecnologias como Arduino e Raspberry Pi, fornecendo exemplos de plataformas e suas funcionalidades, além de mencionar desafios como segurança e problemas de rede. O conteúdo é voltado para educadores e entusiastas que desejam entender e implementar projetos de IoT.
Mais conteúdo relacionado
Semelhante a IoT – Internet of Things. Do Básico ao Hello World!
IoT – Internet of Things. Do Básico ao Hello World!
- 1. IoT – InternetOf Things Do Básico ao Hello World!
- 2.
- 3. Agenda O que é? Parao que é? Como é mesmo?

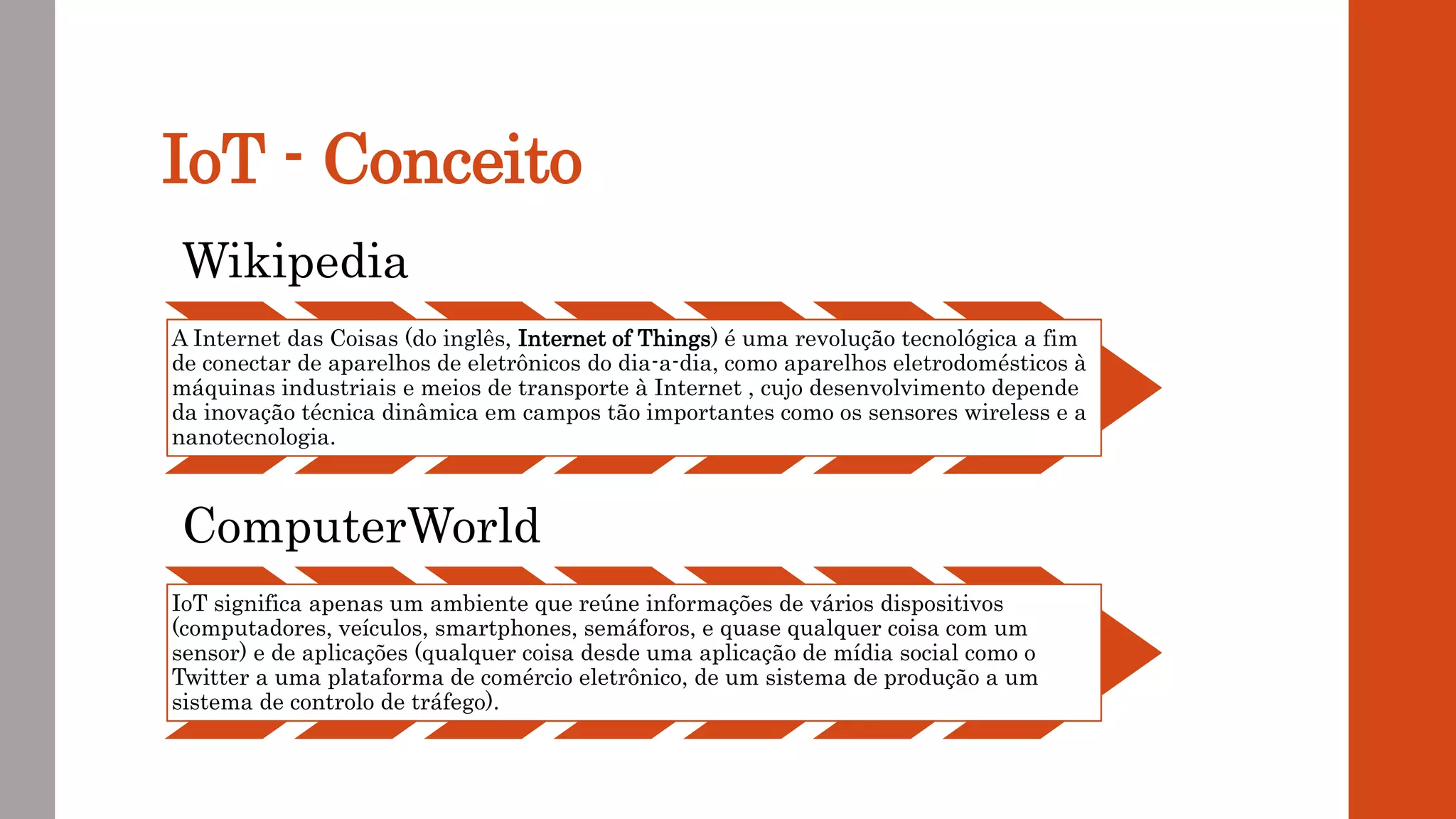

- 4. IoT - Conceito Wikipedia AInternet das Coisas (do inglês, Internet of Things) é uma revolução tecnológica a fim de conectar de aparelhos de eletrônicos do dia-a-dia, como aparelhos eletrodomésticos à máquinas industriais e meios de transporte à Internet , cujo desenvolvimento depende da inovação técnica dinâmica em campos tão importantes como os sensores wireless e a nanotecnologia. ComputerWorld IoT significa apenas um ambiente que reúne informações de vários dispositivos (computadores, veículos, smartphones, semáforos, e quase qualquer coisa com um sensor) e de aplicações (qualquer coisa desde uma aplicação de mídia social como o Twitter a uma plataforma de comércio eletrônico, de um sistema de produção a um sistema de controlo de tráfego).

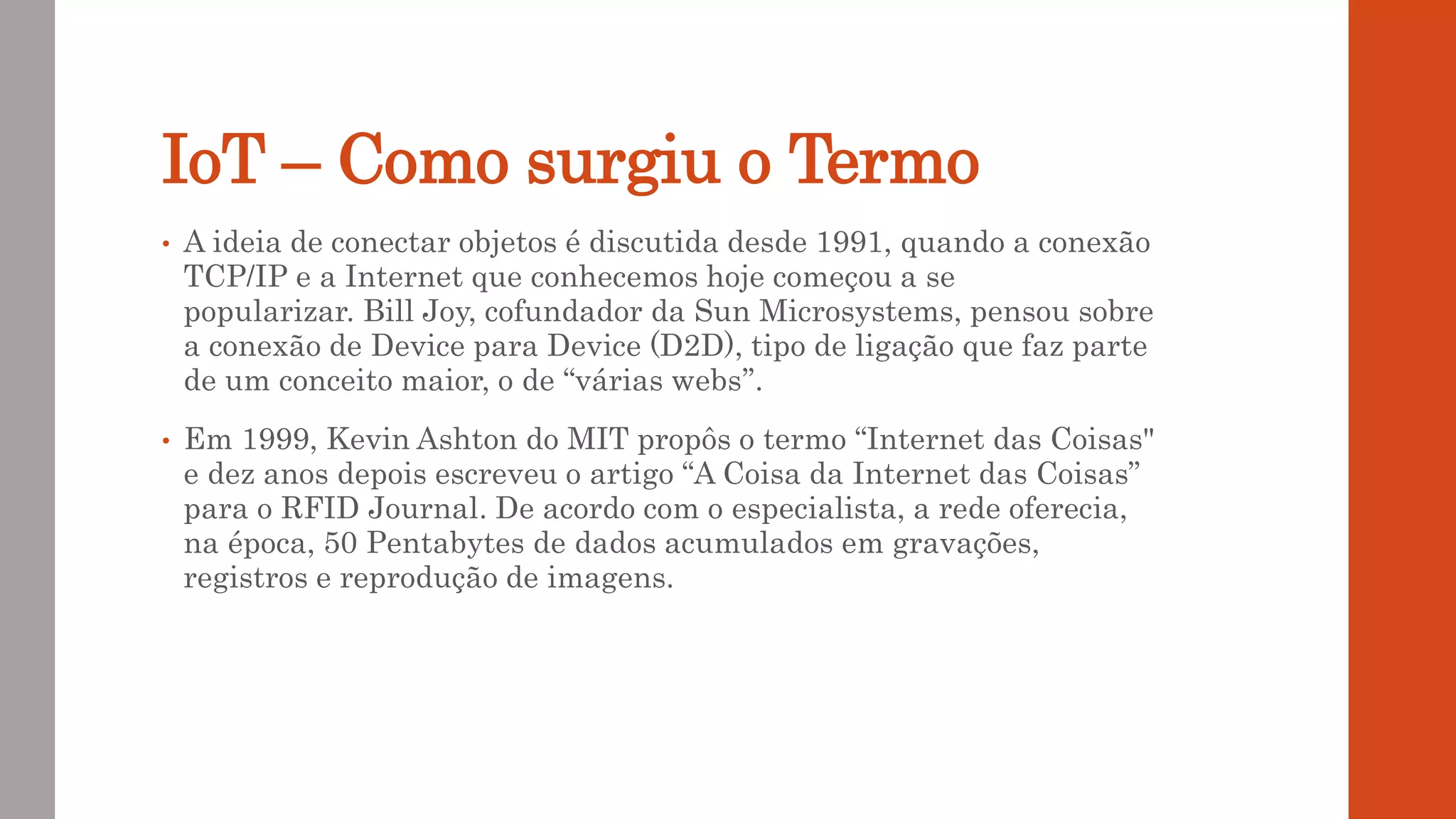

- 5. IoT – Comosurgiu o Termo • A ideia de conectar objetos é discutida desde 1991, quando a conexão TCP/IP e a Internet que conhecemos hoje começou a se popularizar. Bill Joy, cofundador da Sun Microsystems, pensou sobre a conexão de Device para Device (D2D), tipo de ligação que faz parte de um conceito maior, o de “várias webs”. • Em 1999, Kevin Ashton do MIT propôs o termo “Internet das Coisas" e dez anos depois escreveu o artigo “A Coisa da Internet das Coisas” para o RFID Journal. De acordo com o especialista, a rede oferecia, na época, 50 Pentabytes de dados acumulados em gravações, registros e reprodução de imagens.

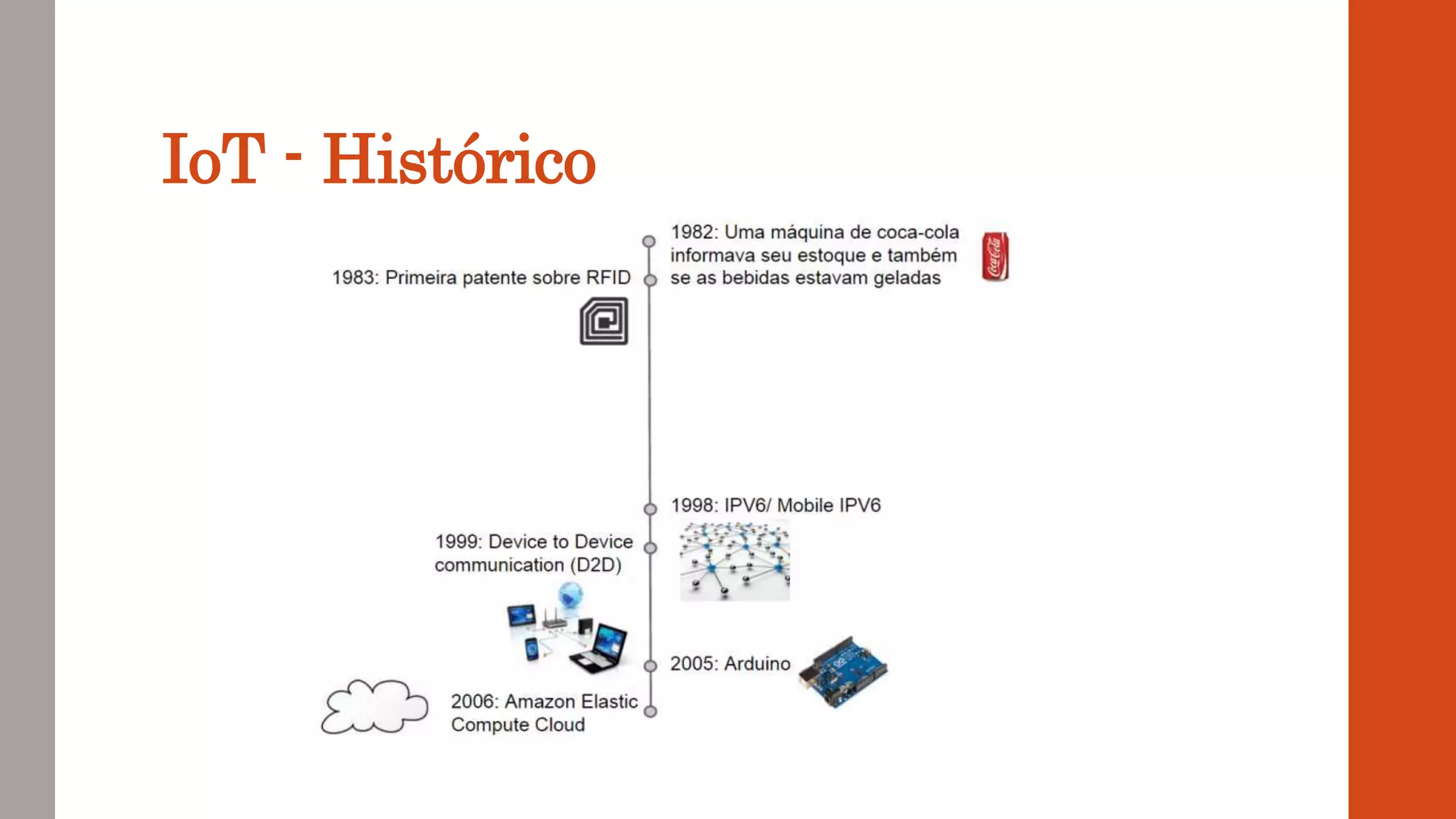

- 6.

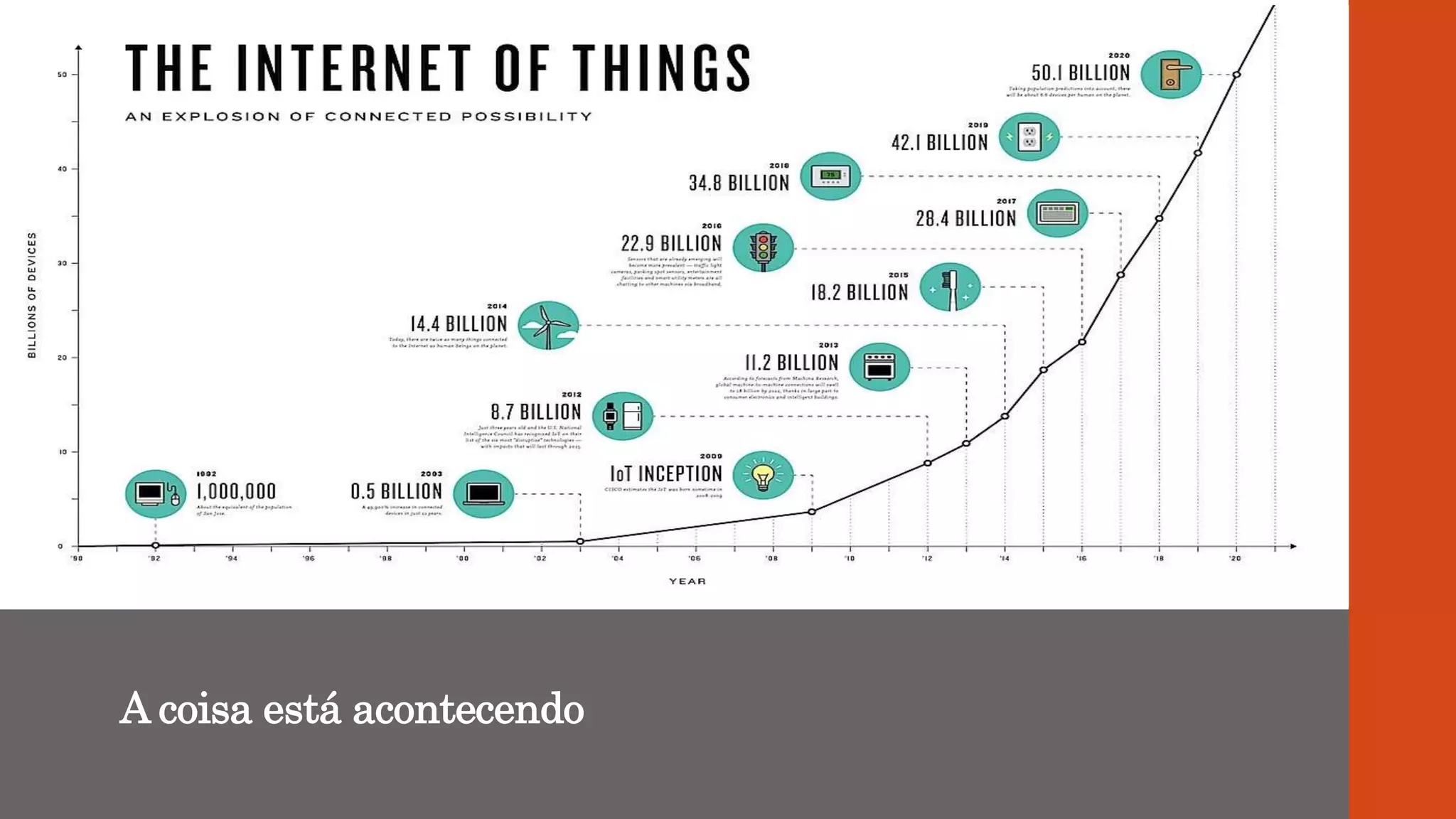

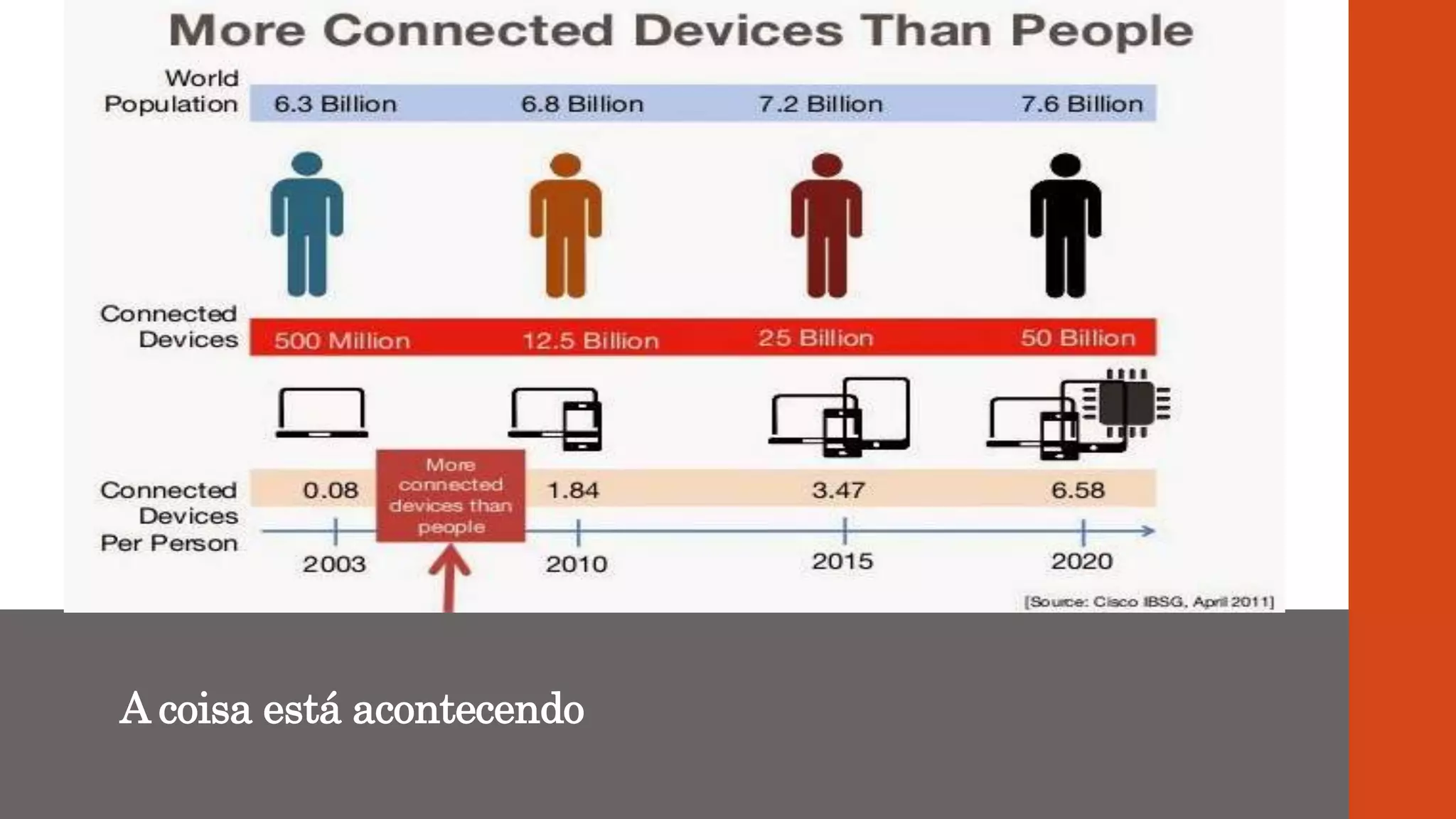

- 7. A coisa estáacontecendo
- 8. A coisa estáacontecendo

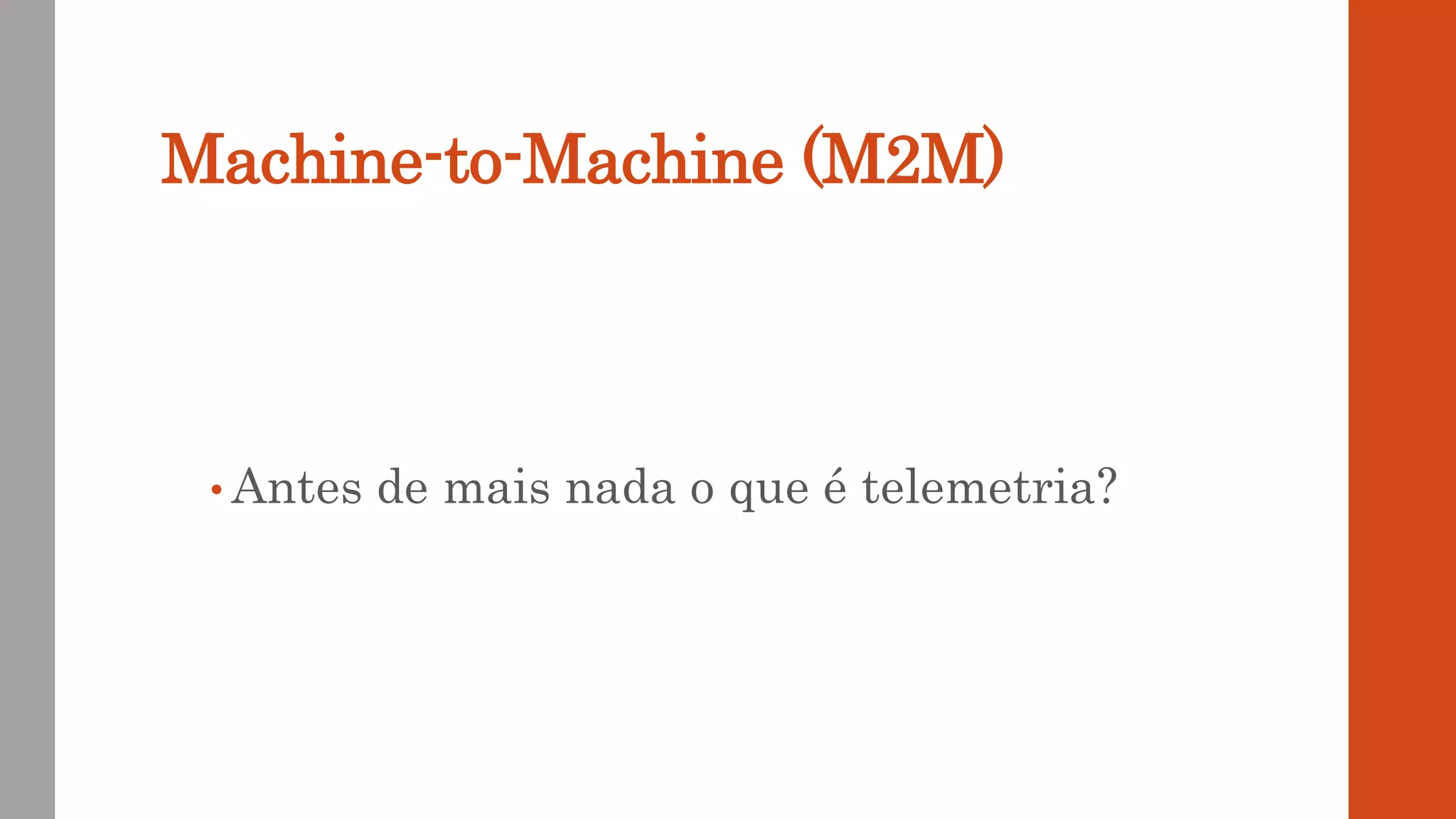

- 9. Machine-to-Machine (M2M) • Antesde mais nada o que é telemetria?
- 10.

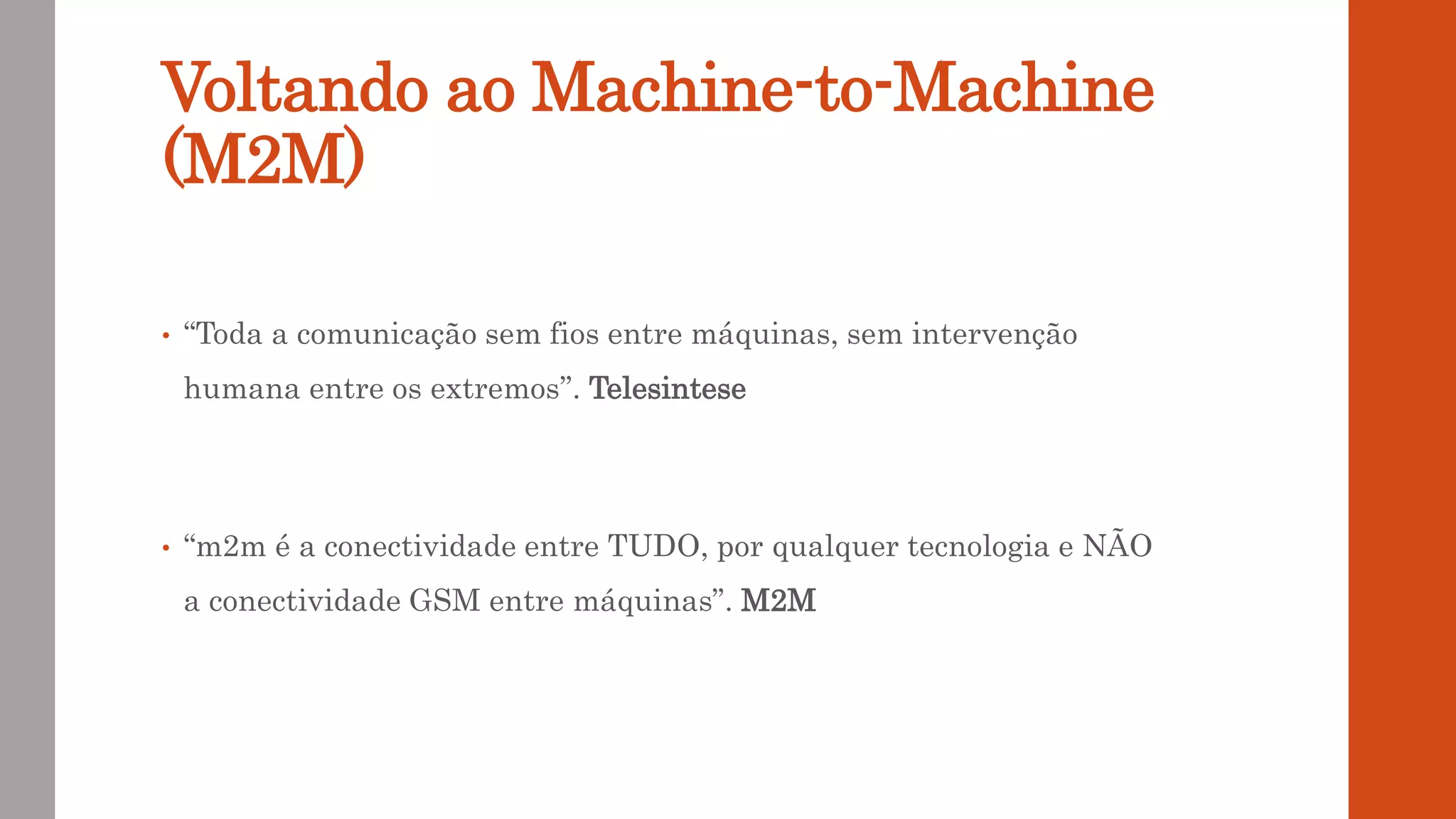

- 11. Voltando ao Machine-to-Machine (M2M) •“Toda a comunicação sem fios entre máquinas, sem intervenção humana entre os extremos”. Telesintese • “m2m é a conectividade entre TUDO, por qualquer tecnologia e NÃO a conectividade GSM entre máquinas”. M2M
- 12. Seja um Maker Façavocê mesmo. Pense Open. Inove sempre.
- 13.

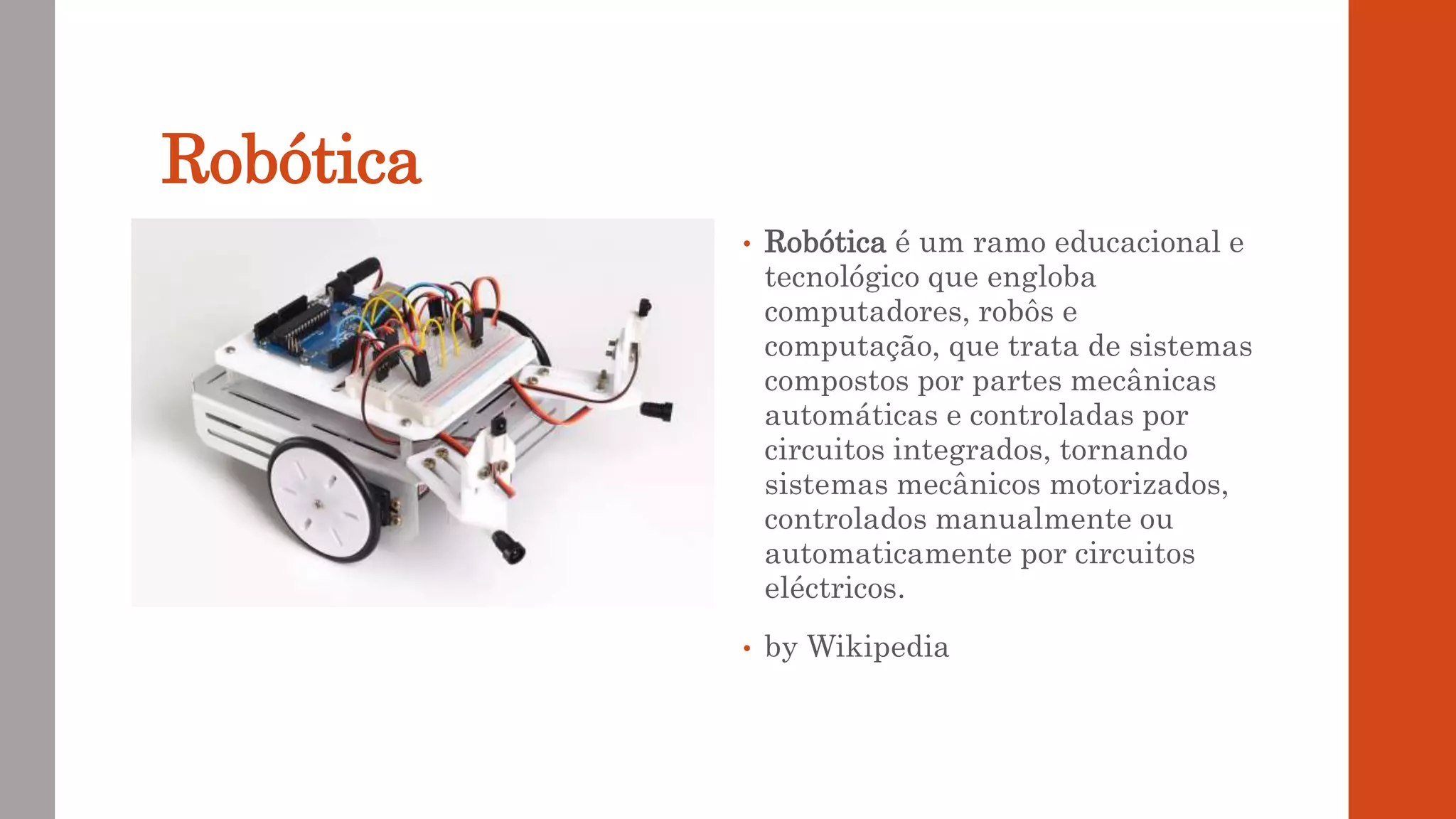

- 14. Robótica • Robótica éum ramo educacional e tecnológico que engloba computadores, robôs e computação, que trata de sistemas compostos por partes mecânicas automáticas e controladas por circuitos integrados, tornando sistemas mecânicos motorizados, controlados manualmente ou automaticamente por circuitos eléctricos. • by Wikipedia
- 15. Domótica • “Domus” (casa)com “Robótica” (controlo automatizado de algo) • Quando a domótica surgiu (com os primeiros edifícios, nos anos 80) pretendia-se controlar a iluminação, climatização, a segurança e a interligação entre os 3 elementos.

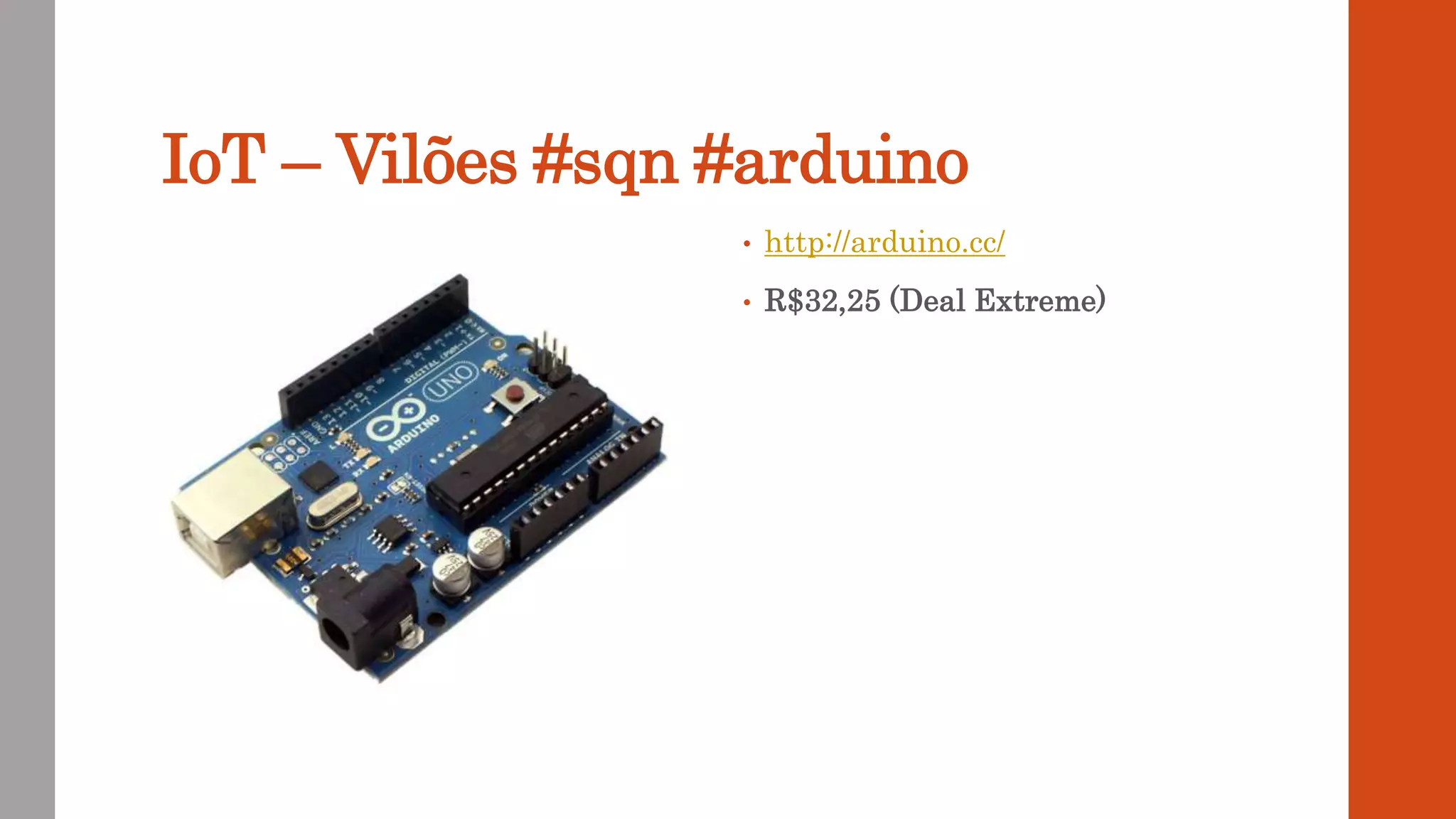

- 16. IoT – Vilões#sqn #arduino • http://arduino.cc/ • R$32,25 (Deal Extreme)

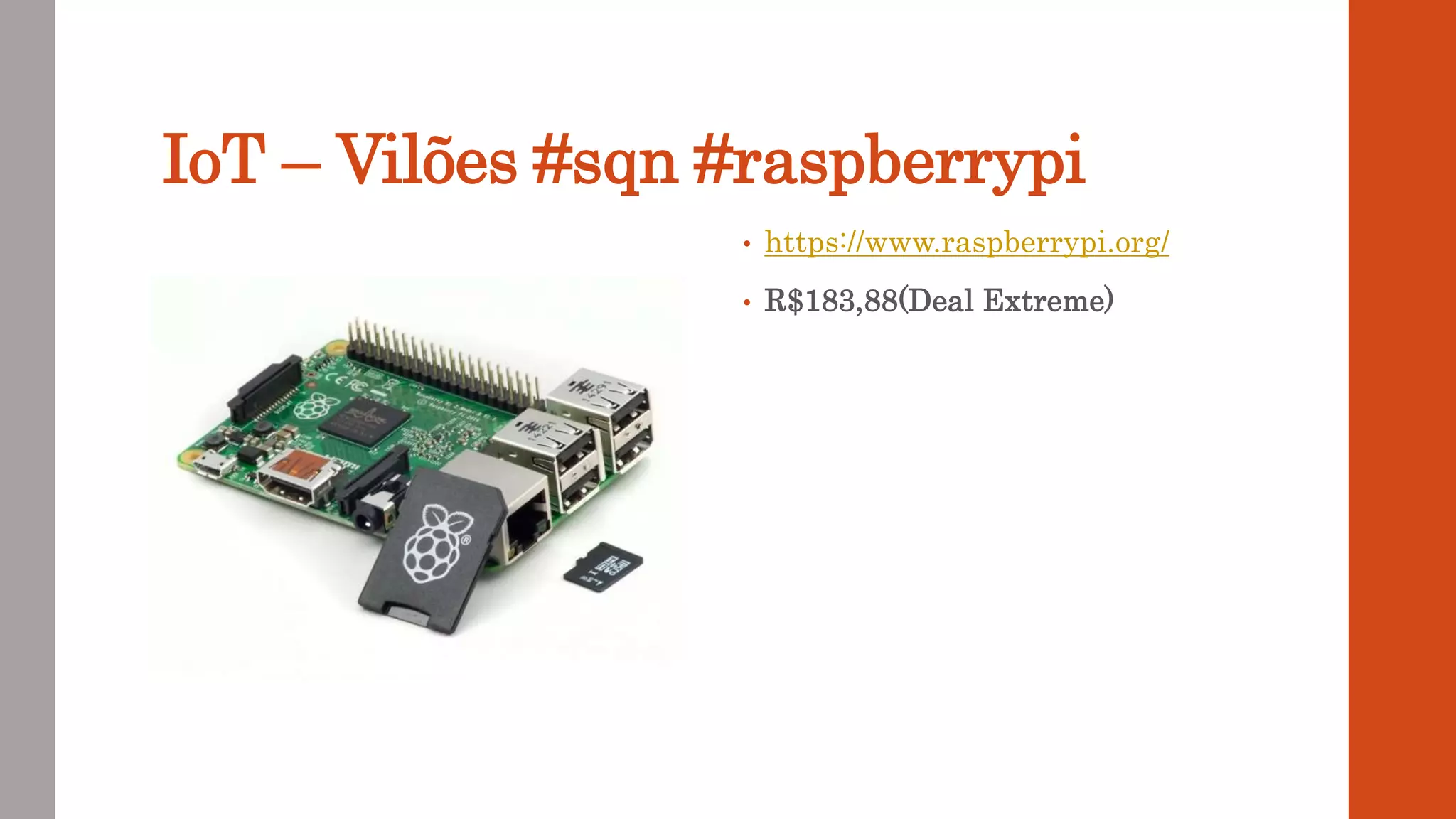

- 17. IoT – Vilões#sqn #raspberrypi • https://www.raspberrypi.org/ • R$183,88(Deal Extreme)
- 18.

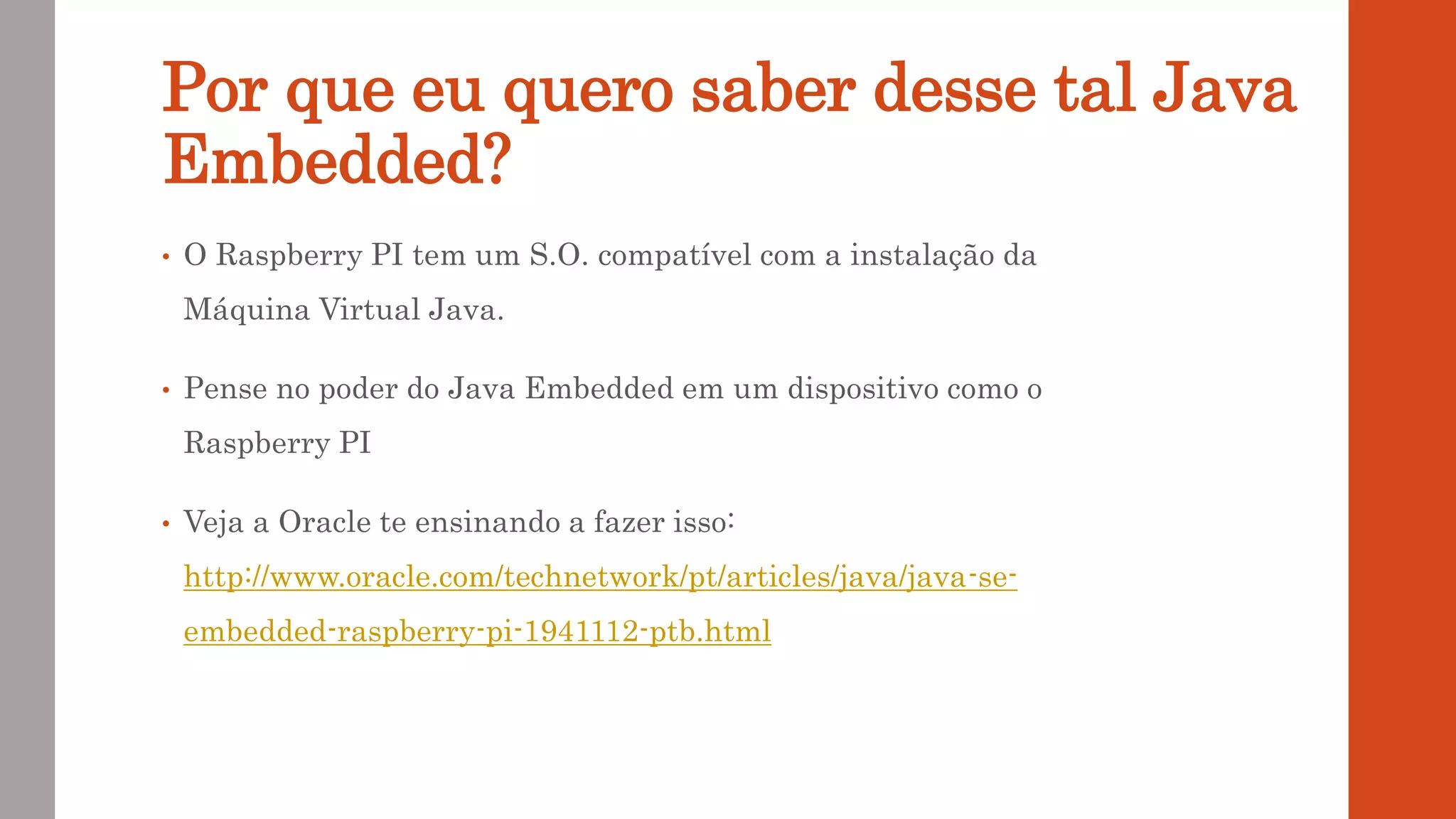

- 19. Por que euquero saber desse tal Java Embedded? • O Raspberry PI tem um S.O. compatível com a instalação da Máquina Virtual Java. • Pense no poder do Java Embedded em um dispositivo como o Raspberry PI • Veja a Oracle te ensinando a fazer isso: http://www.oracle.com/technetwork/pt/articles/java/java-se- embedded-raspberry-pi-1941112-ptb.html
- 20. O que éArduino?
- 21.

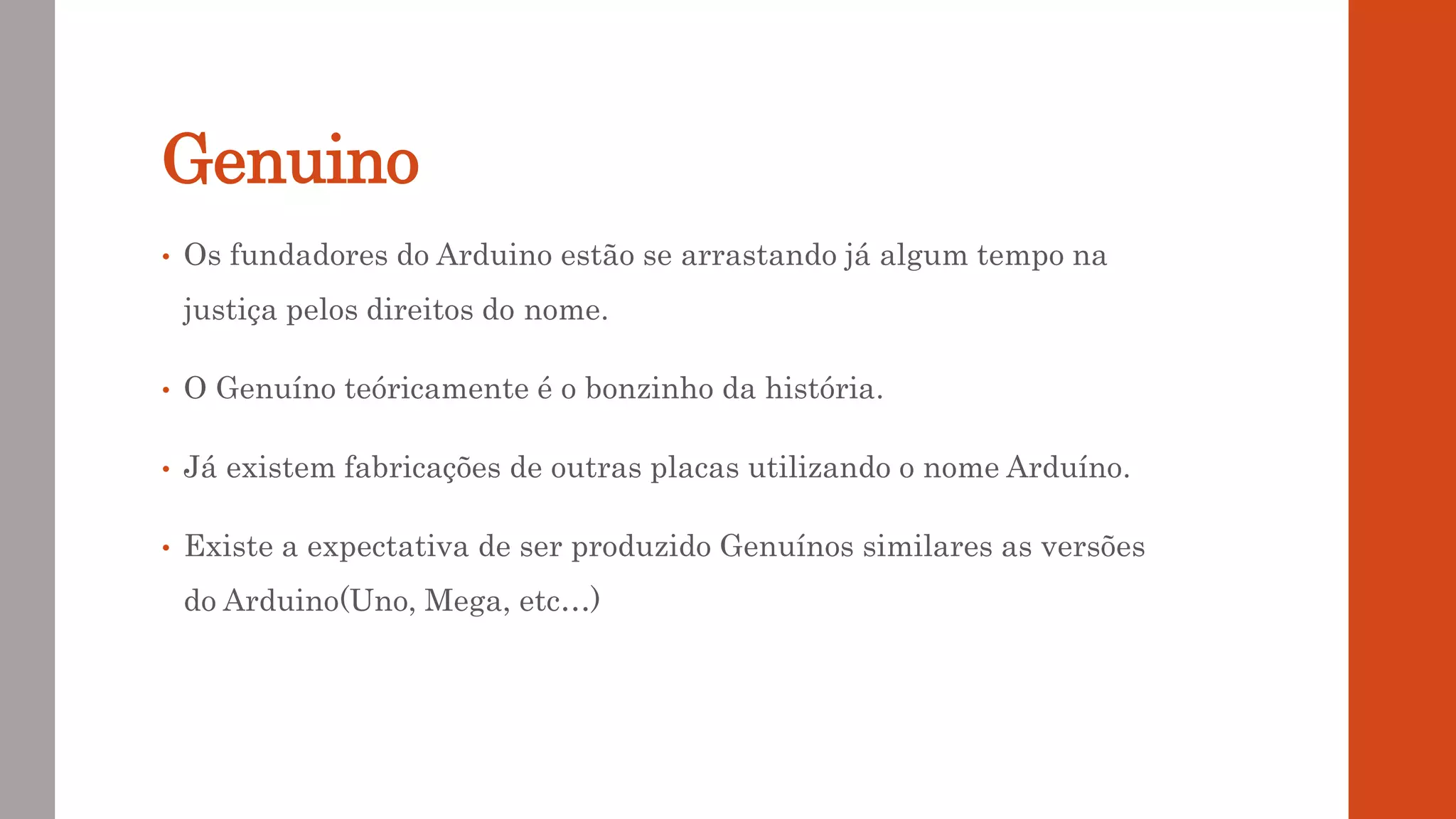

- 22. Genuino • Os fundadoresdo Arduino estão se arrastando já algum tempo na justiça pelos direitos do nome. • O Genuíno teóricamente é o bonzinho da história. • Já existem fabricações de outras placas utilizando o nome Arduíno. • Existe a expectativa de ser produzido Genuínos similares as versões do Arduino(Uno, Mega, etc…)

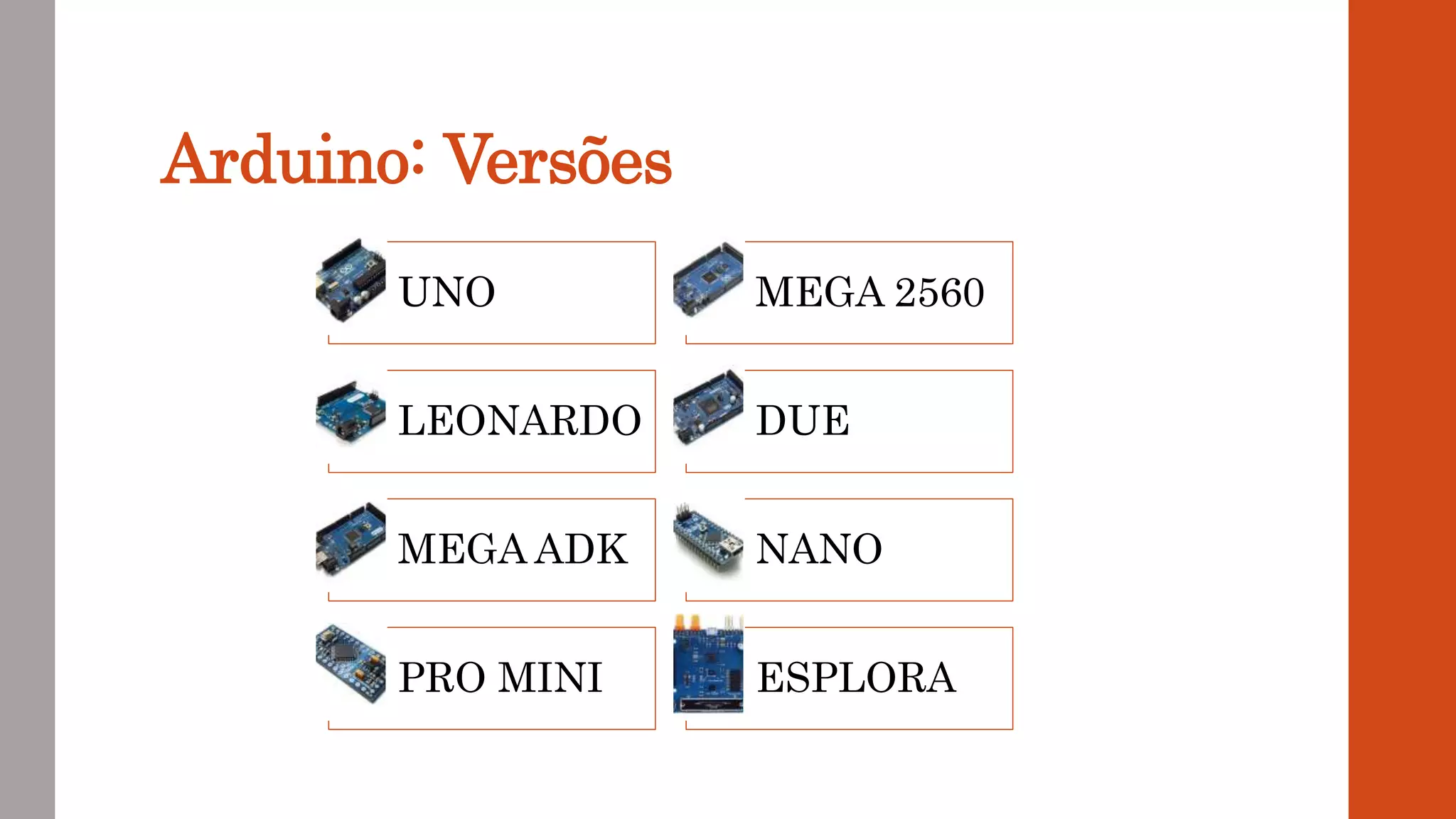

- 23. Arduino: Versões UNO MEGA2560 LEONARDO DUE MEGA ADK NANO PRO MINI ESPLORA
- 24. ARDUINO UNO • processadorATMEGA328 • 14 portas digitais(6 podem ser saída PWM) • 6 portas analógicas

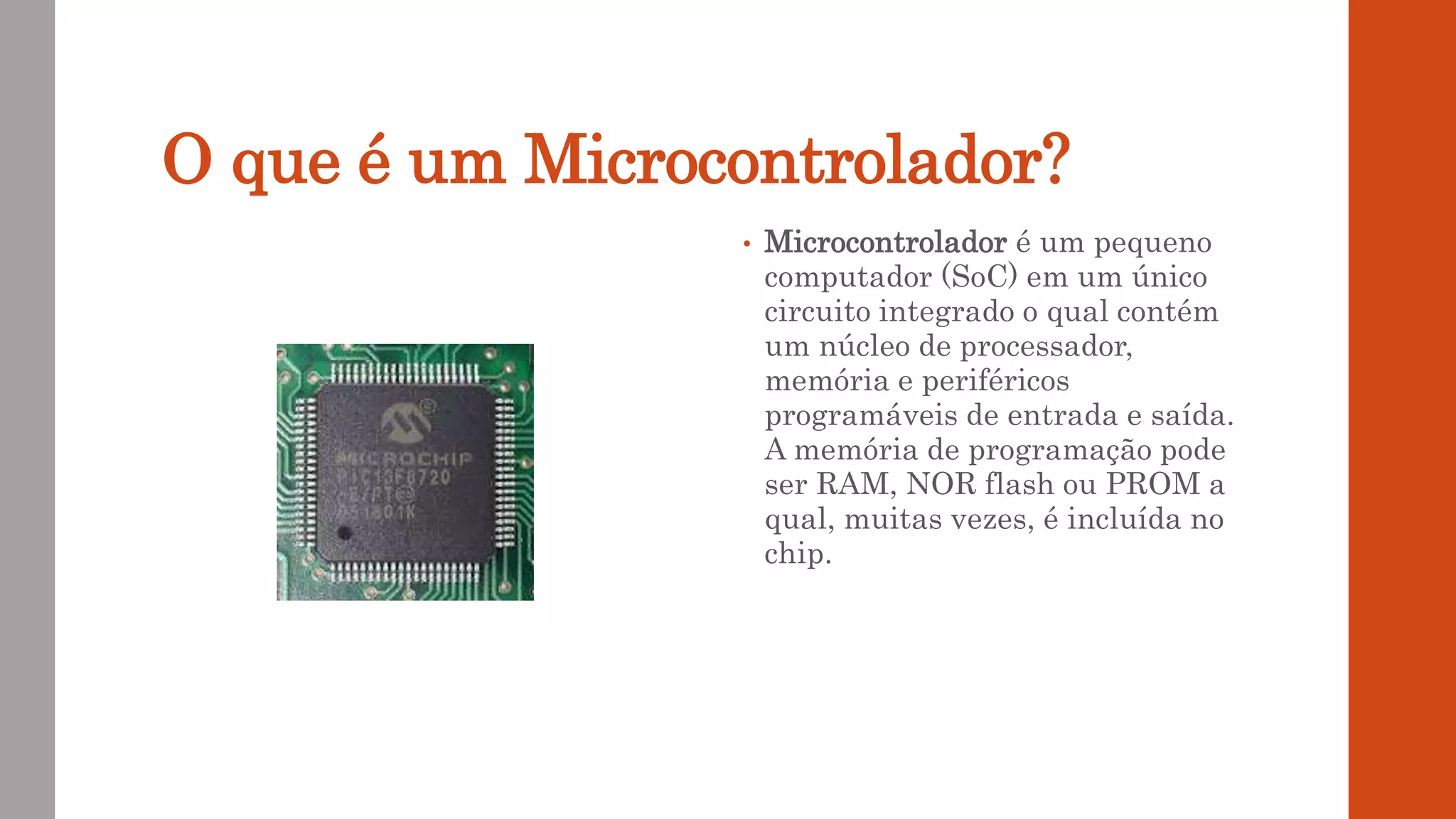

- 25. O que éum Microcontrolador? • Microcontrolador é um pequeno computador (SoC) em um único circuito integrado o qual contém um núcleo de processador, memória e periféricos programáveis de entrada e saída. A memória de programação pode ser RAM, NOR flash ou PROM a qual, muitas vezes, é incluída no chip.

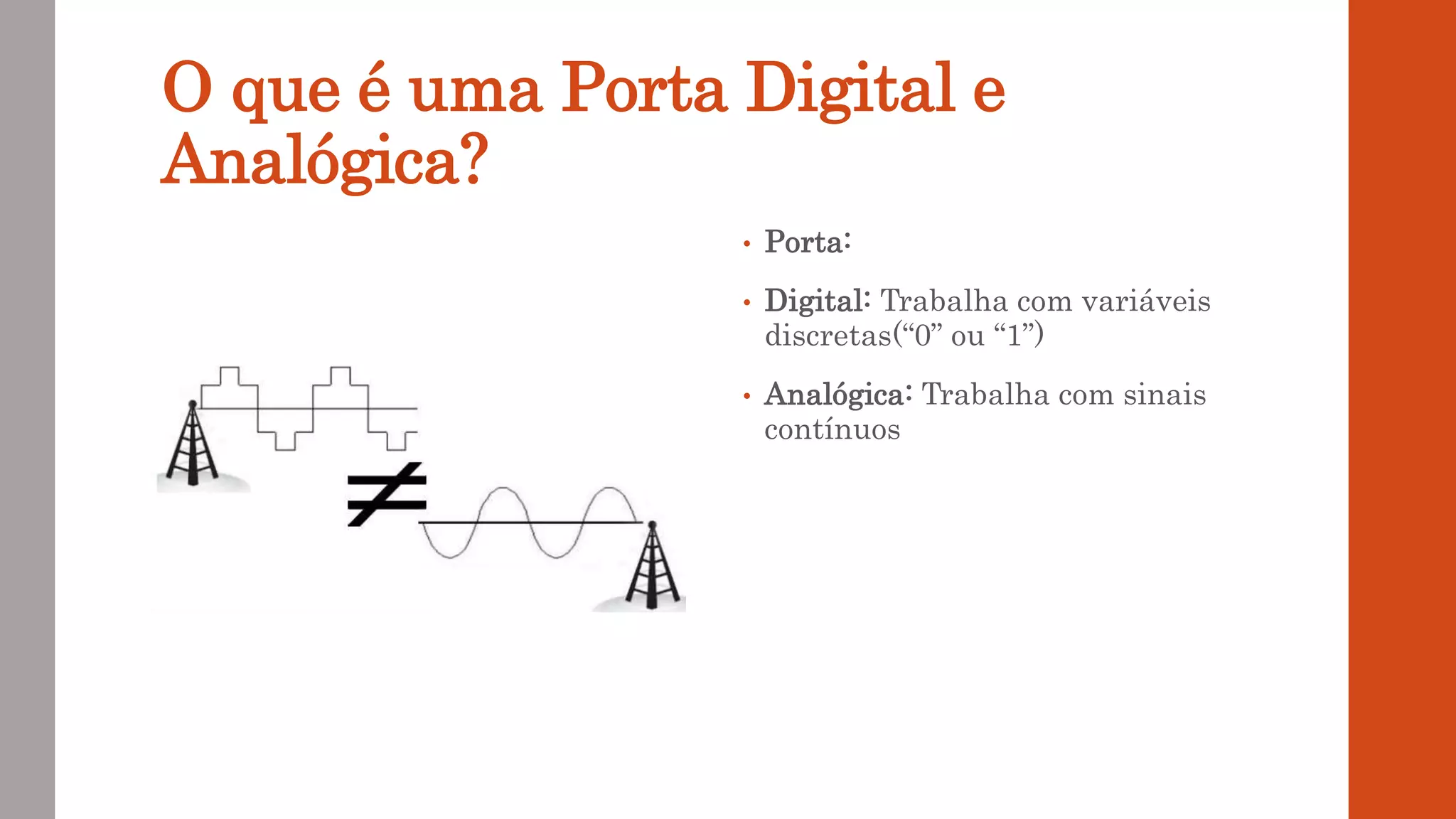

- 26. O que éuma Porta Digital e Analógica? • Porta: • Digital: Trabalha com variáveis discretas(“0” ou “1”) • Analógica: Trabalha com sinais contínuos

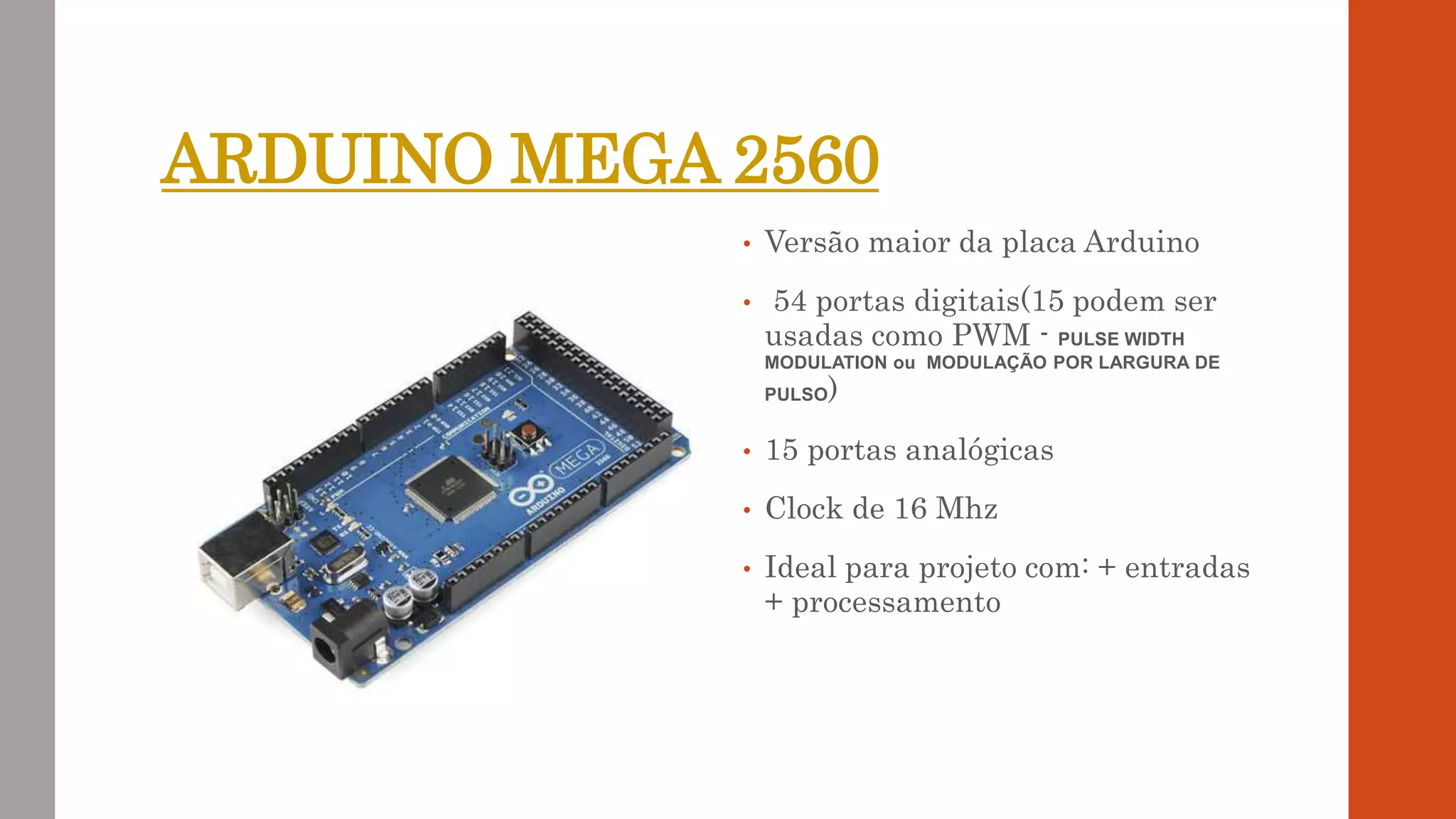

- 27. ARDUINO MEGA 2560 •Versão maior da placa Arduino • 54 portas digitais(15 podem ser usadas como PWM - PULSE WIDTH MODULATION ou MODULAÇÃO POR LARGURA DE PULSO) • 15 portas analógicas • Clock de 16 Mhz • Ideal para projeto com: + entradas + processamento

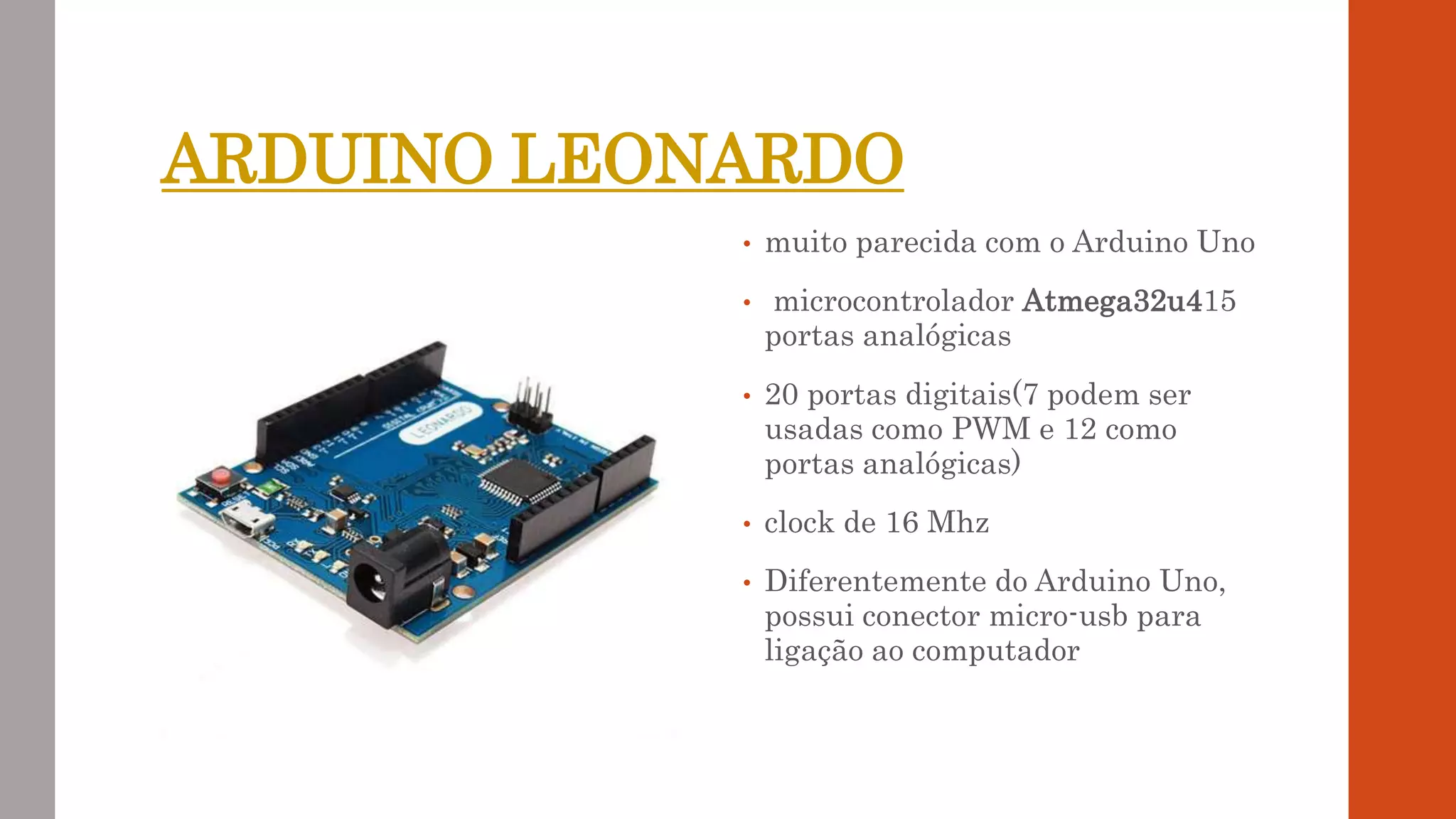

- 28. ARDUINO LEONARDO • muitoparecida com o Arduino Uno • microcontrolador Atmega32u415 portas analógicas • 20 portas digitais(7 podem ser usadas como PWM e 12 como portas analógicas) • clock de 16 Mhz • Diferentemente do Arduino Uno, possui conector micro-usb para ligação ao computador

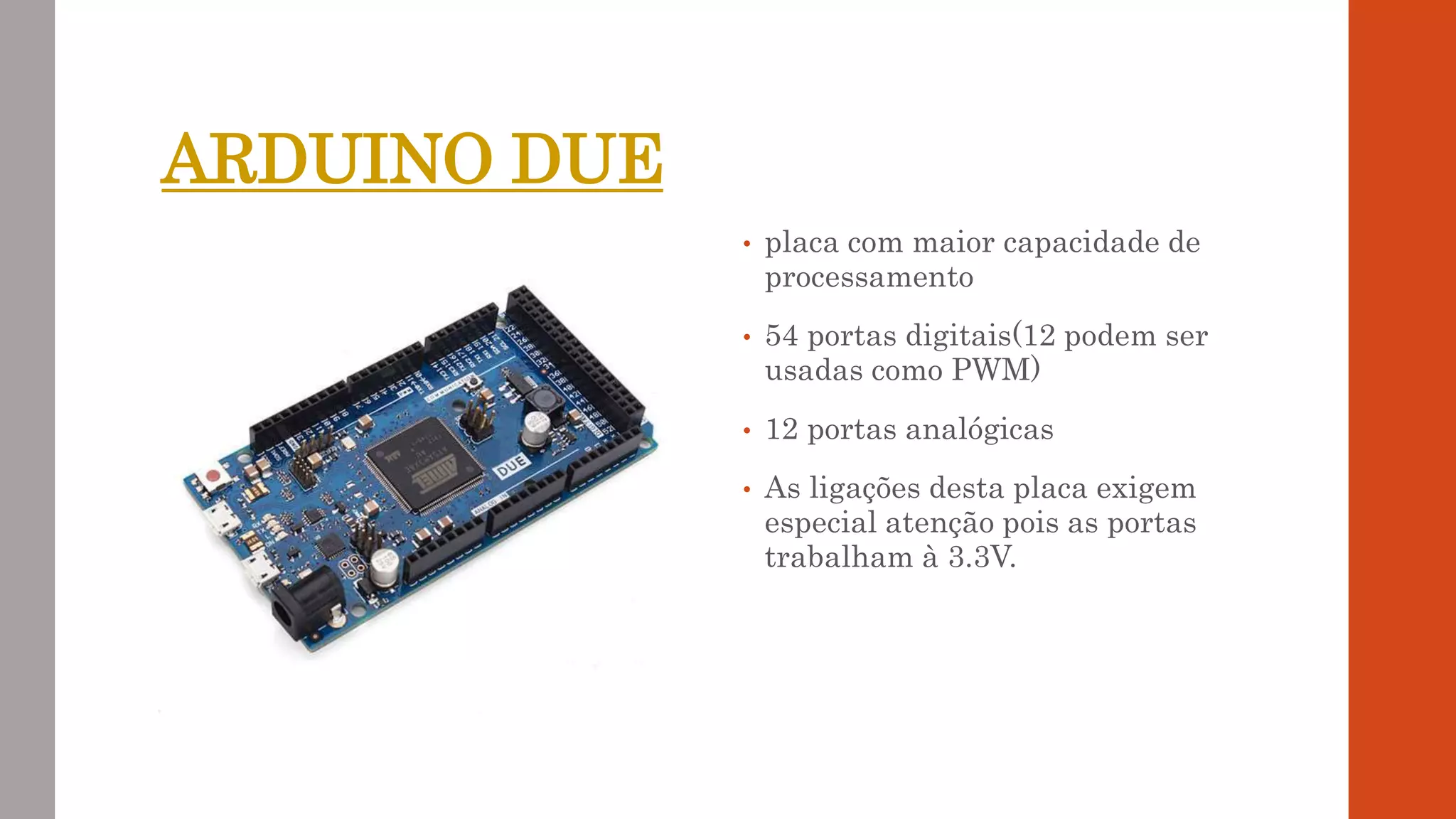

- 29. ARDUINO DUE • placacom maior capacidade de processamento • 54 portas digitais(12 podem ser usadas como PWM) • 12 portas analógicas • As ligações desta placa exigem especial atenção pois as portas trabalham à 3.3V.

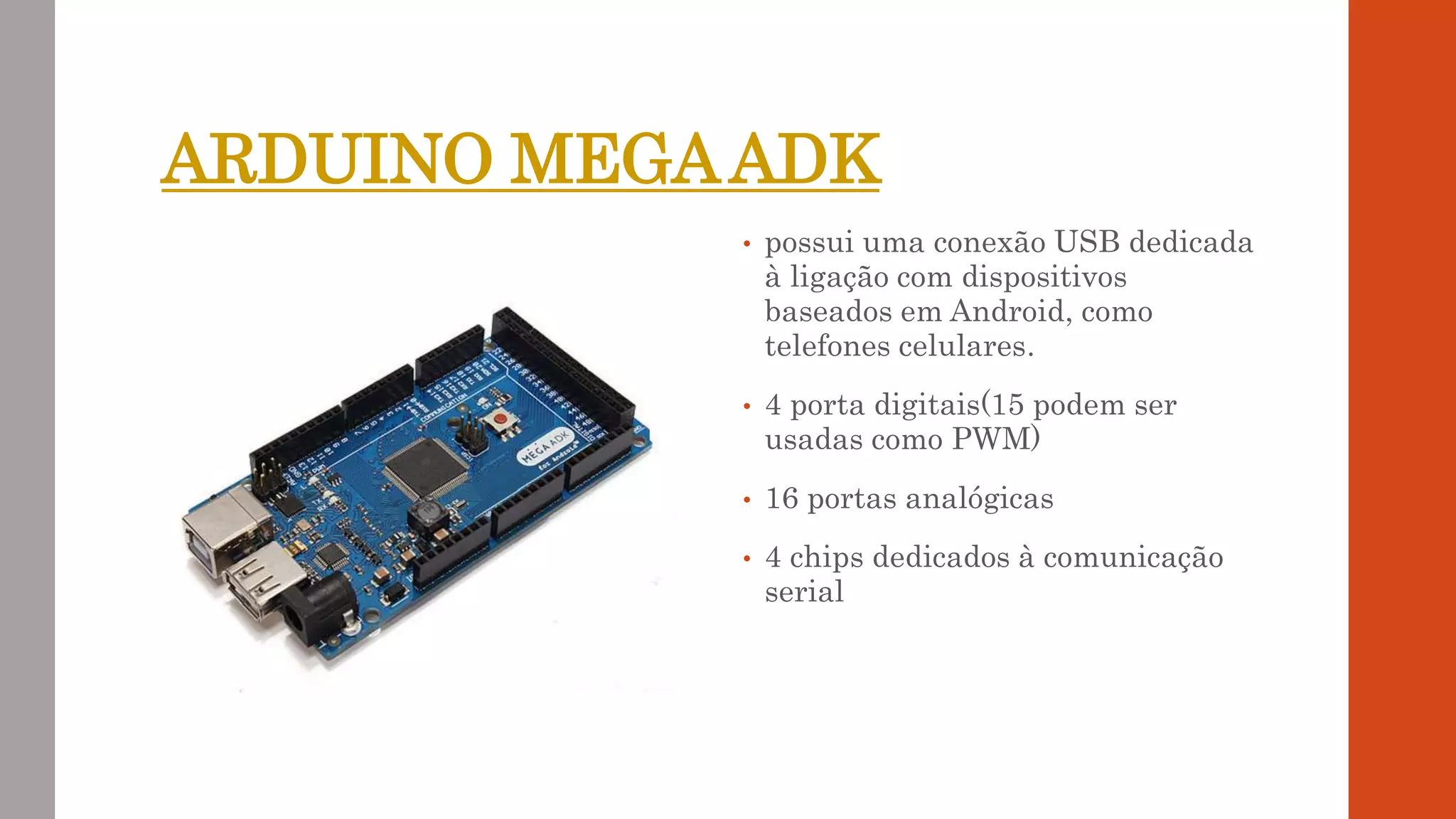

- 30. ARDUINO MEGAADK • possuiuma conexão USB dedicada à ligação com dispositivos baseados em Android, como telefones celulares. • 4 porta digitais(15 podem ser usadas como PWM) • 16 portas analógicas • 4 chips dedicados à comunicação serial

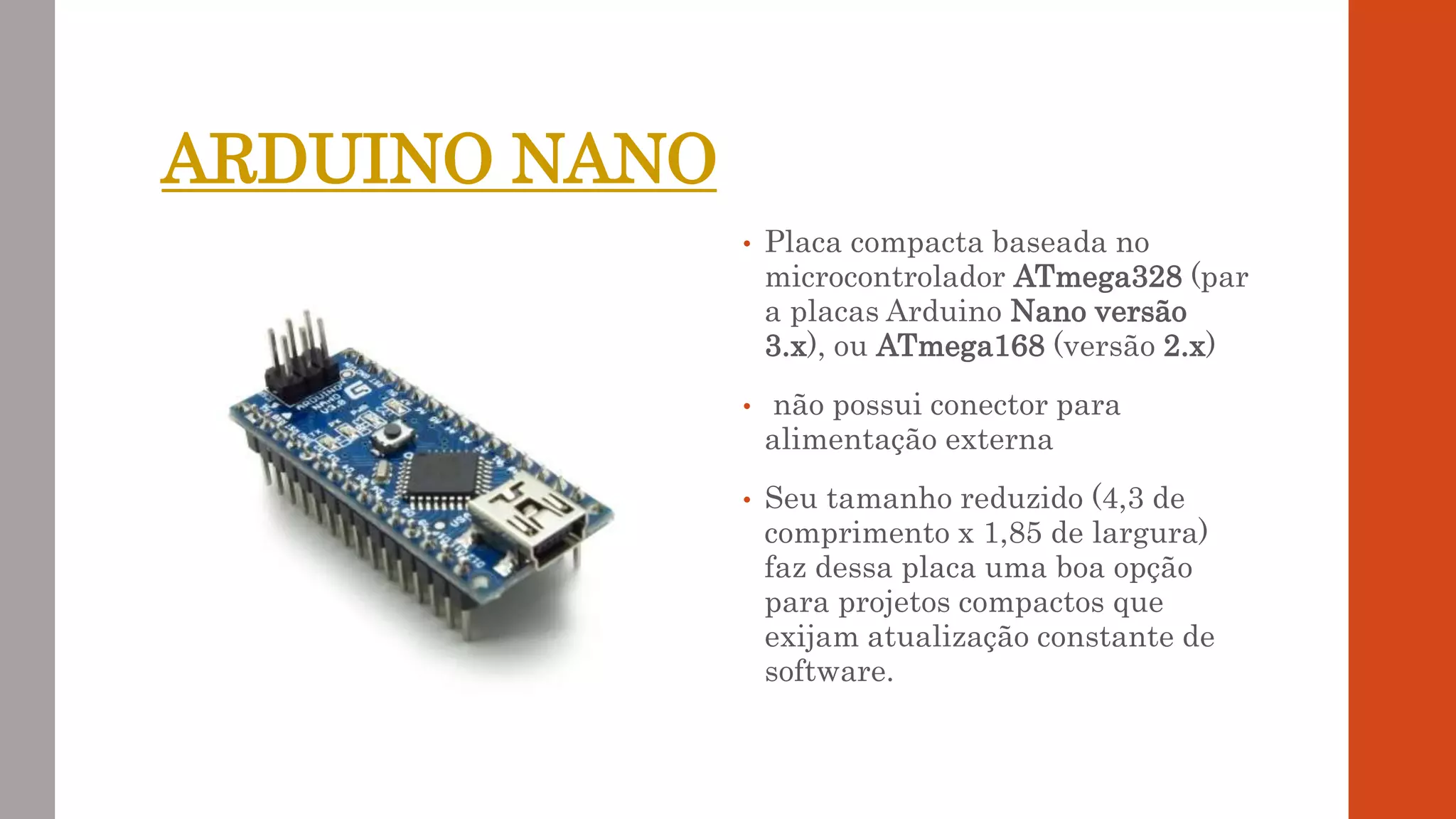

- 31. ARDUINO NANO • Placacompacta baseada no microcontrolador ATmega328 (par a placas Arduino Nano versão 3.x), ou ATmega168 (versão 2.x) • não possui conector para alimentação externa • Seu tamanho reduzido (4,3 de comprimento x 1,85 de largura) faz dessa placa uma boa opção para projetos compactos que exijam atualização constante de software.

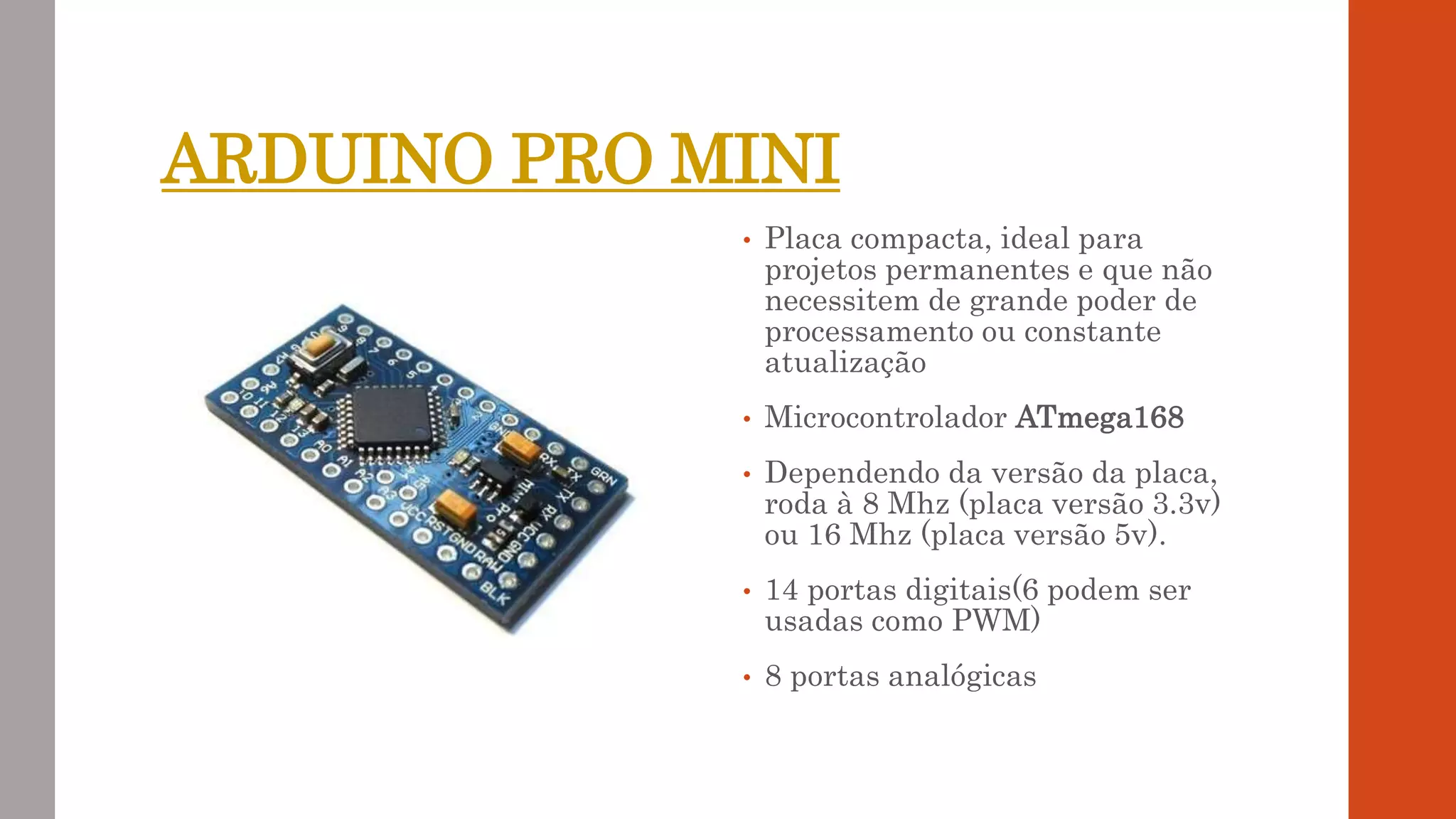

- 32. ARDUINO PRO MINI •Placa compacta, ideal para projetos permanentes e que não necessitem de grande poder de processamento ou constante atualização • Microcontrolador ATmega168 • Dependendo da versão da placa, roda à 8 Mhz (placa versão 3.3v) ou 16 Mhz (placa versão 5v). • 14 portas digitais(6 podem ser usadas como PWM) • 8 portas analógicas

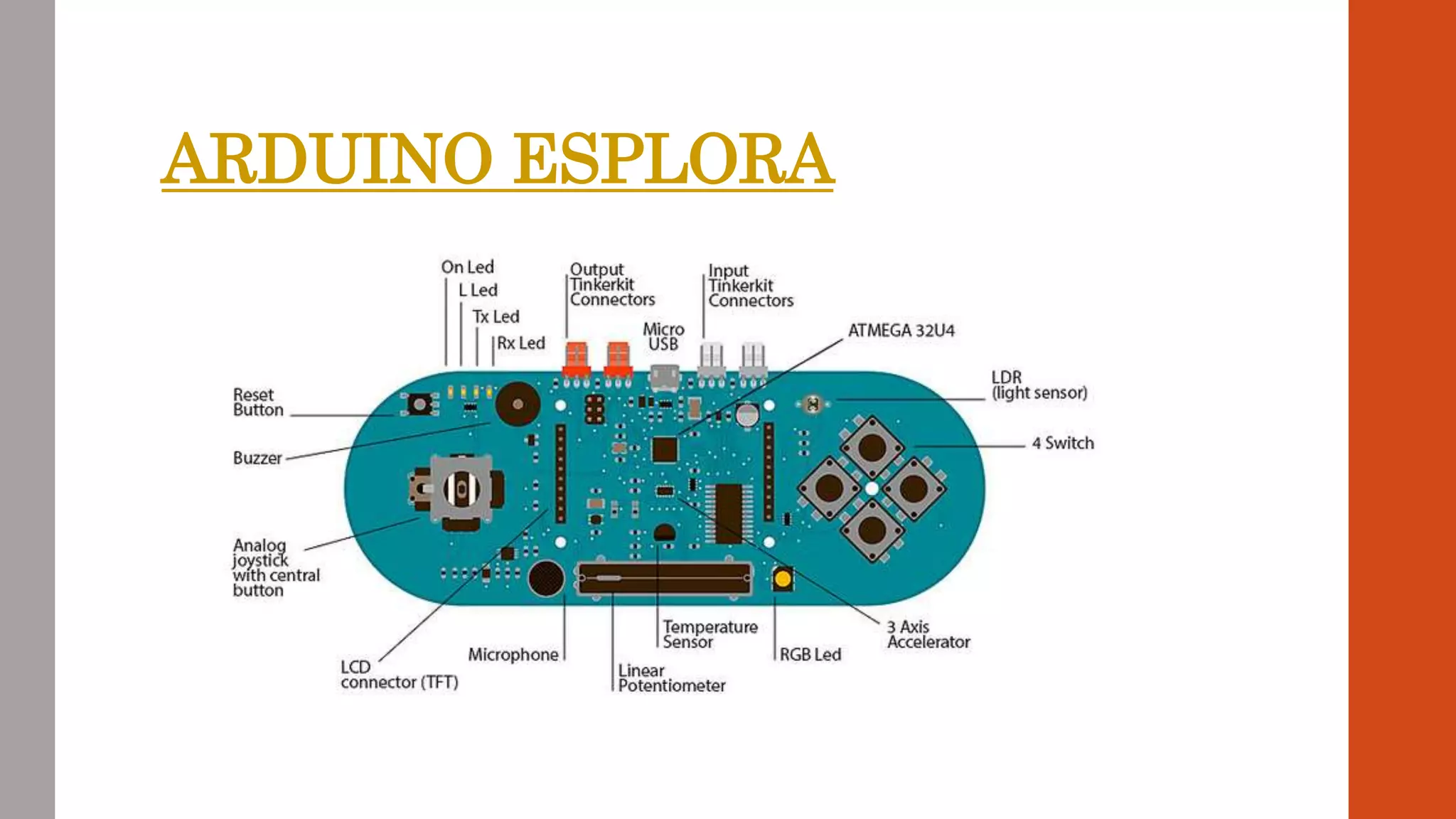

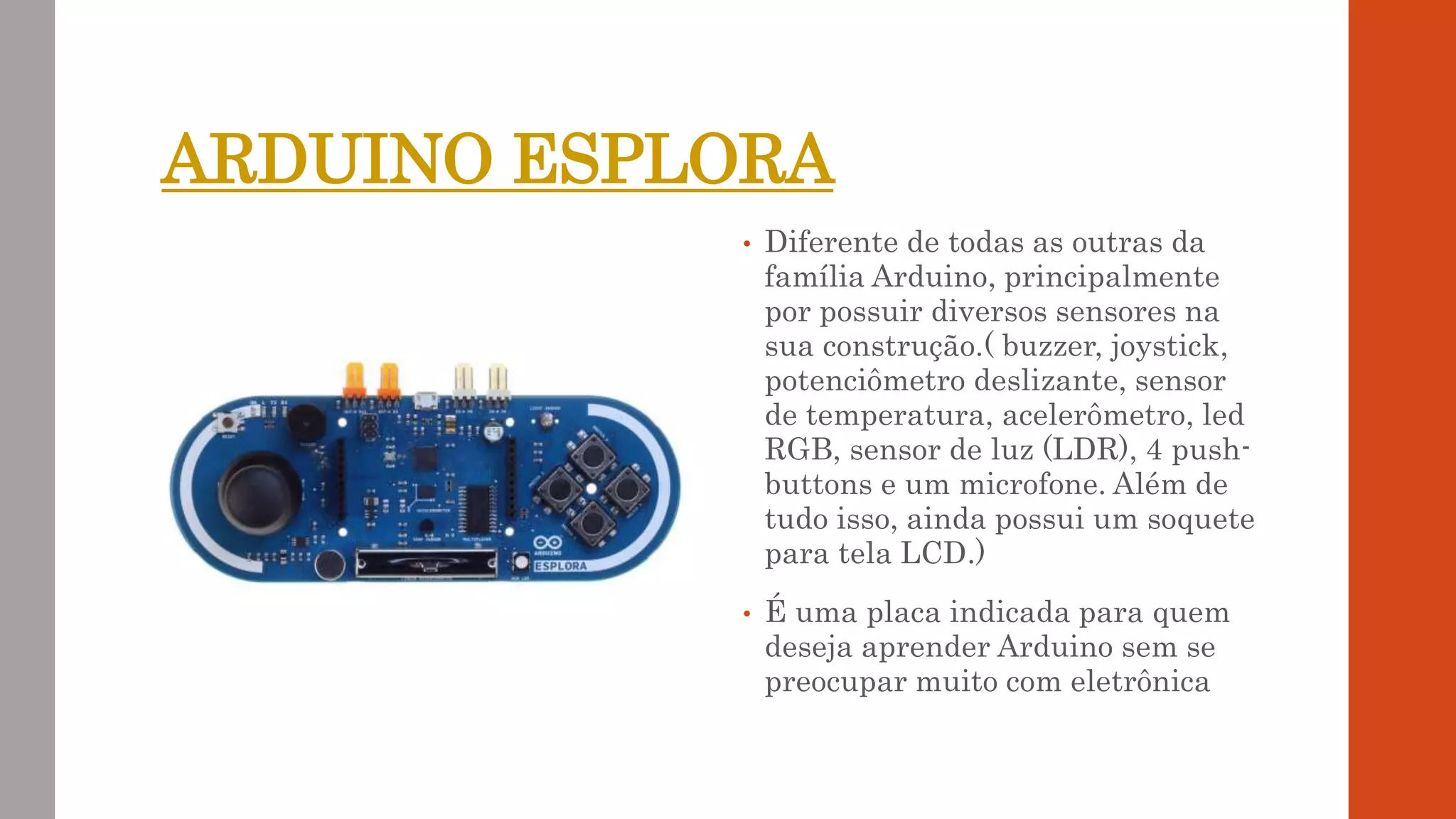

- 33. ARDUINO ESPLORA • Diferentede todas as outras da família Arduino, principalmente por possuir diversos sensores na sua construção.( buzzer, joystick, potenciômetro deslizante, sensor de temperatura, acelerômetro, led RGB, sensor de luz (LDR), 4 push- buttons e um microfone. Além de tudo isso, ainda possui um soquete para tela LCD.) • É uma placa indicada para quem deseja aprender Arduino sem se preocupar muito com eletrônica
- 34.

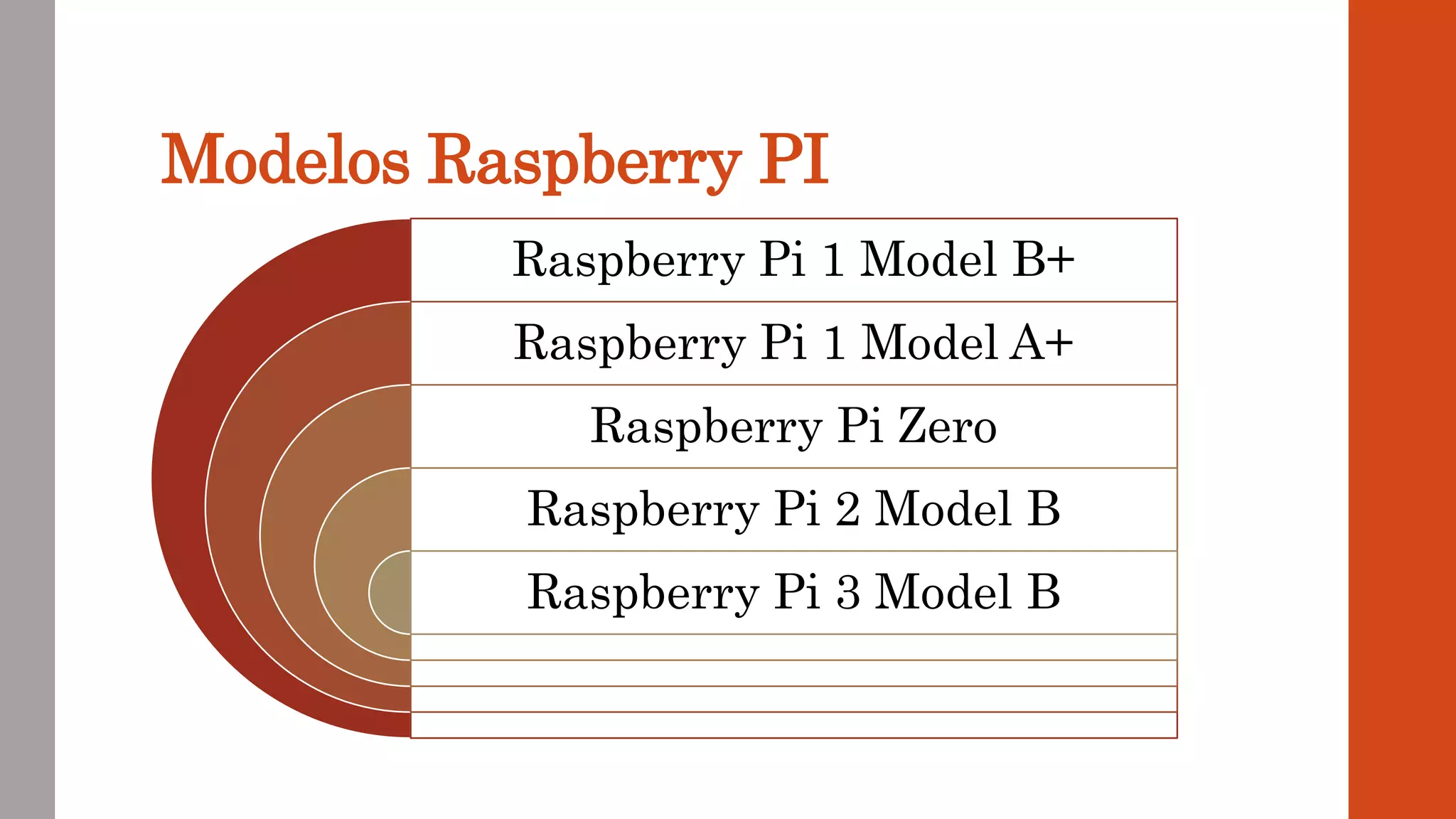

- 35. Modelos Raspberry PI RaspberryPi 1 Model B+ Raspberry Pi 1 Model A+ Raspberry Pi Zero Raspberry Pi 2 Model B Raspberry Pi 3 Model B

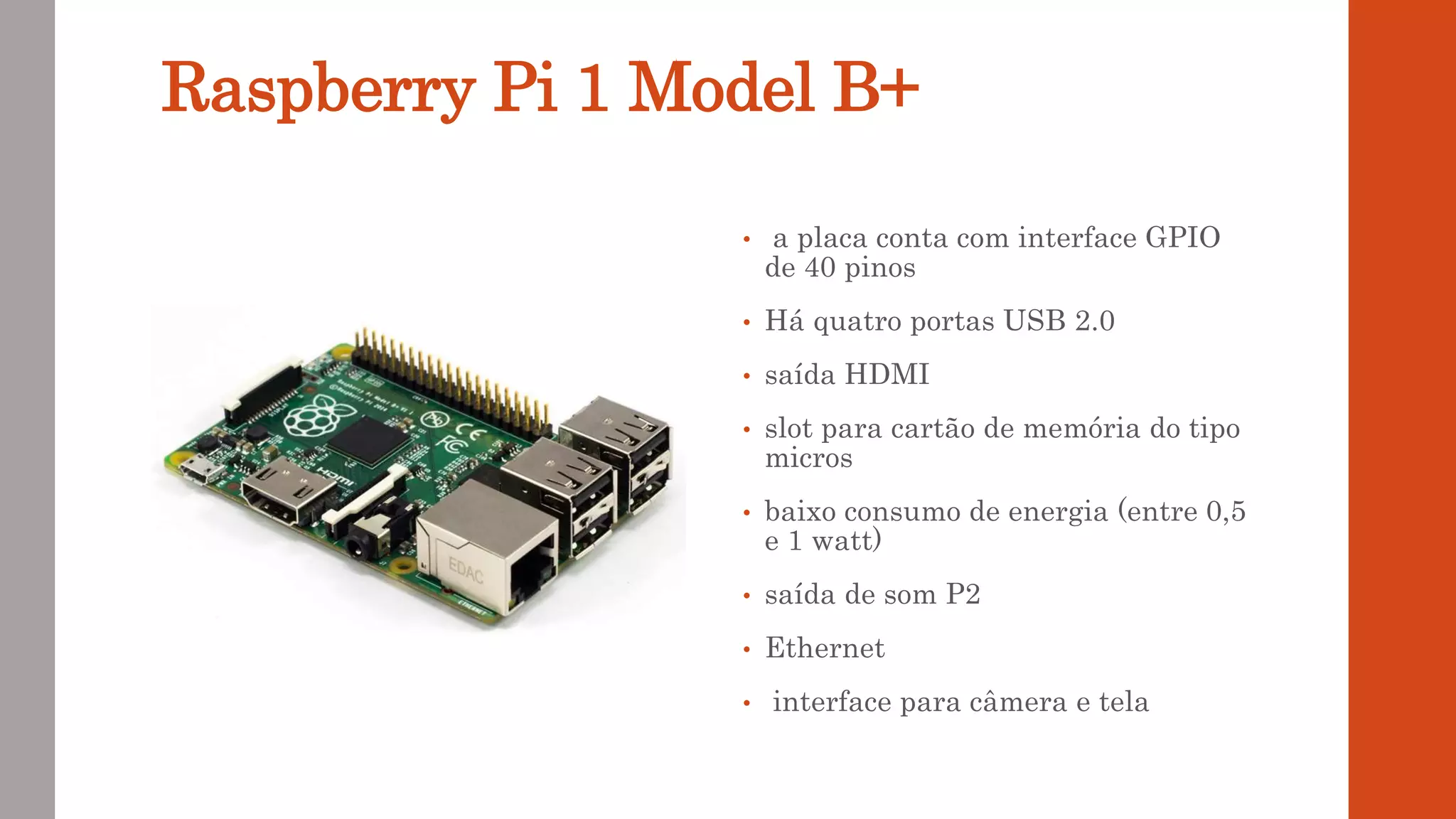

- 36. Raspberry Pi 1Model B+ • a placa conta com interface GPIO de 40 pinos • Há quatro portas USB 2.0 • saída HDMI • slot para cartão de memória do tipo micros • baixo consumo de energia (entre 0,5 e 1 watt) • saída de som P2 • Ethernet • interface para câmera e tela

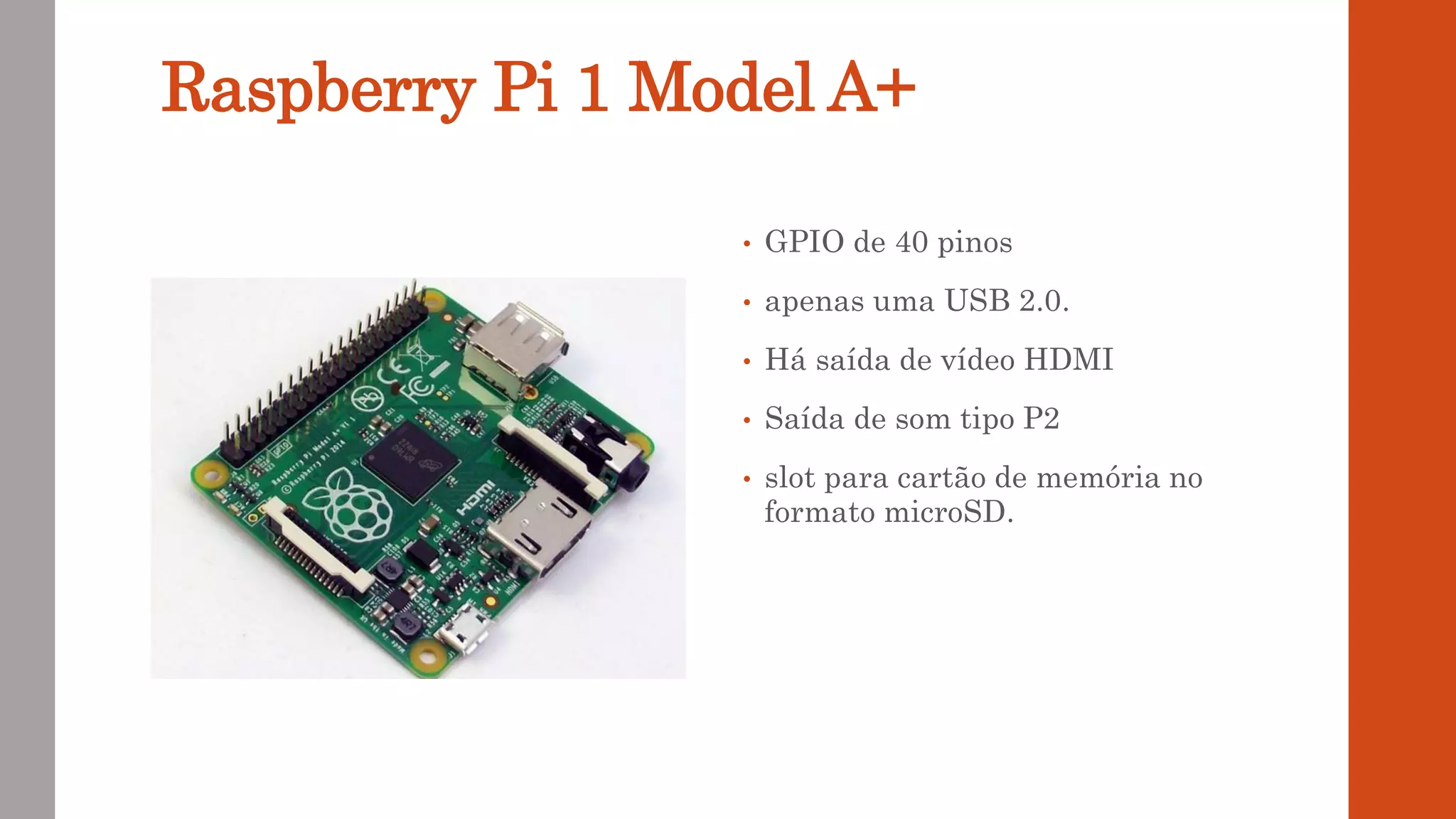

- 37. Raspberry Pi 1Model A+ • GPIO de 40 pinos • apenas uma USB 2.0. • Há saída de vídeo HDMI • Saída de som tipo P2 • slot para cartão de memória no formato microSD.

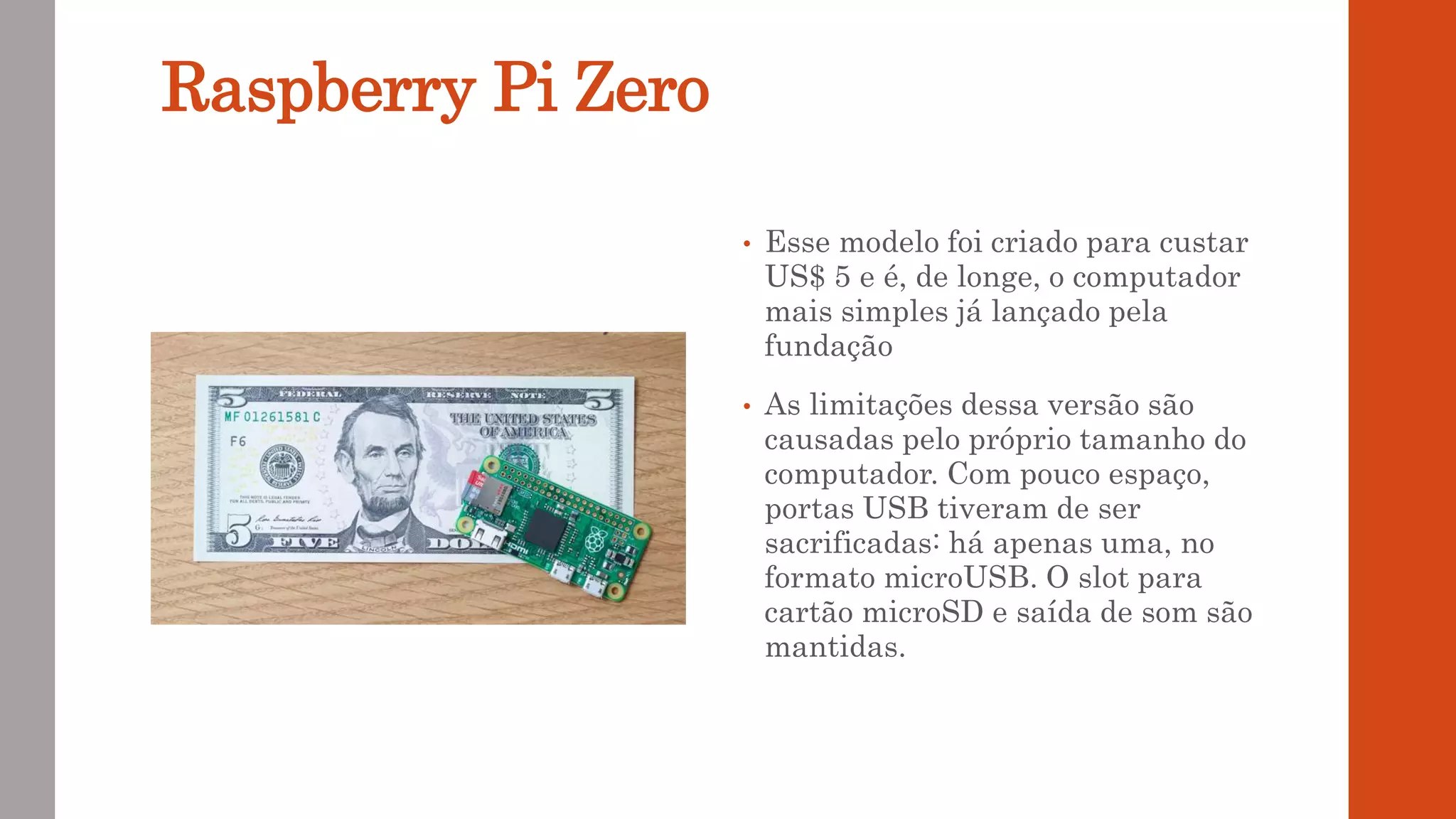

- 38. Raspberry Pi Zero •Esse modelo foi criado para custar US$ 5 e é, de longe, o computador mais simples já lançado pela fundação • As limitações dessa versão são causadas pelo próprio tamanho do computador. Com pouco espaço, portas USB tiveram de ser sacrificadas: há apenas uma, no formato microUSB. O slot para cartão microSD e saída de som são mantidas.

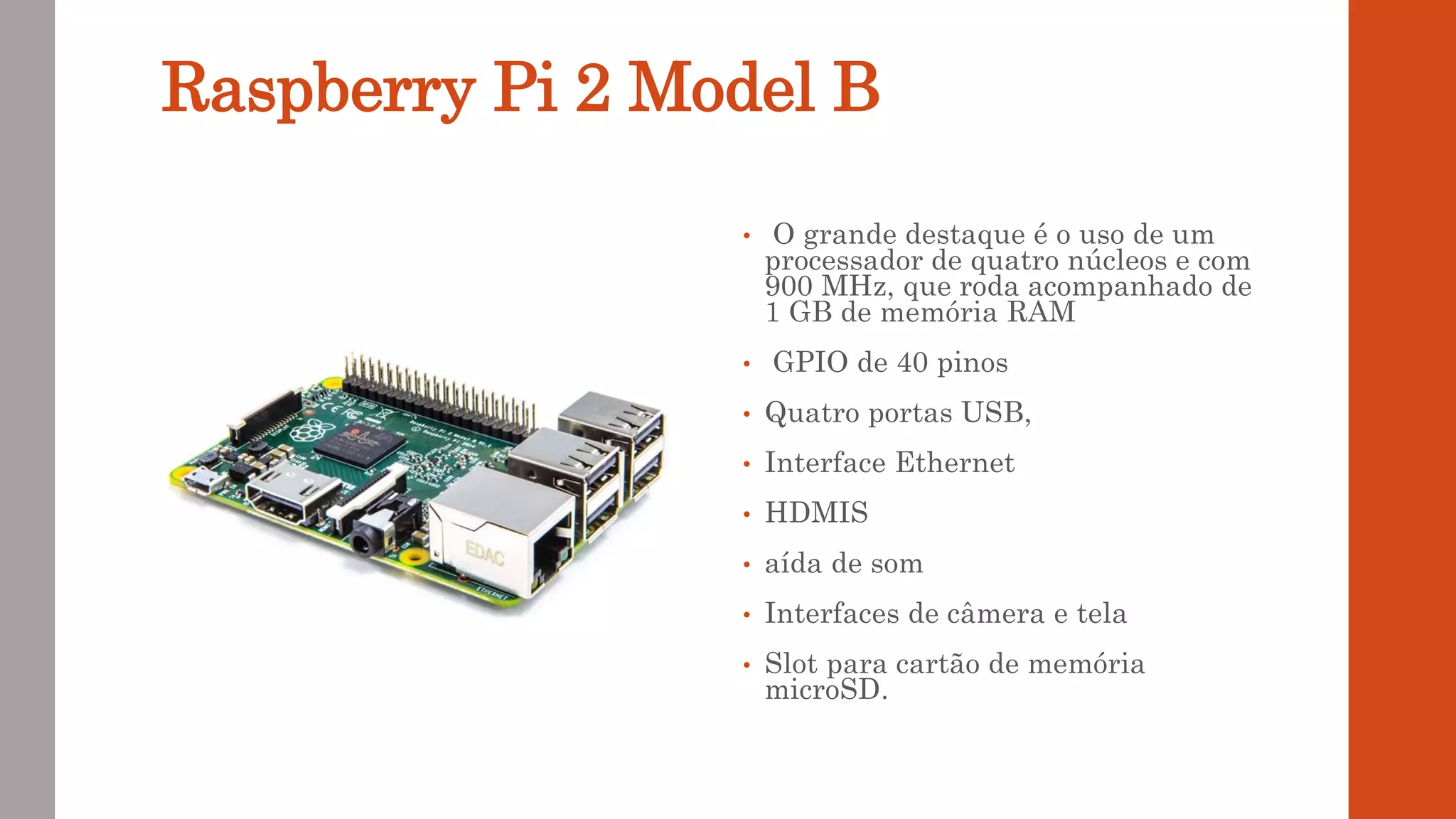

- 39. Raspberry Pi 2Model B • O grande destaque é o uso de um processador de quatro núcleos e com 900 MHz, que roda acompanhado de 1 GB de memória RAM • GPIO de 40 pinos • Quatro portas USB, • Interface Ethernet • HDMIS • aída de som • Interfaces de câmera e tela • Slot para cartão de memória microSD.

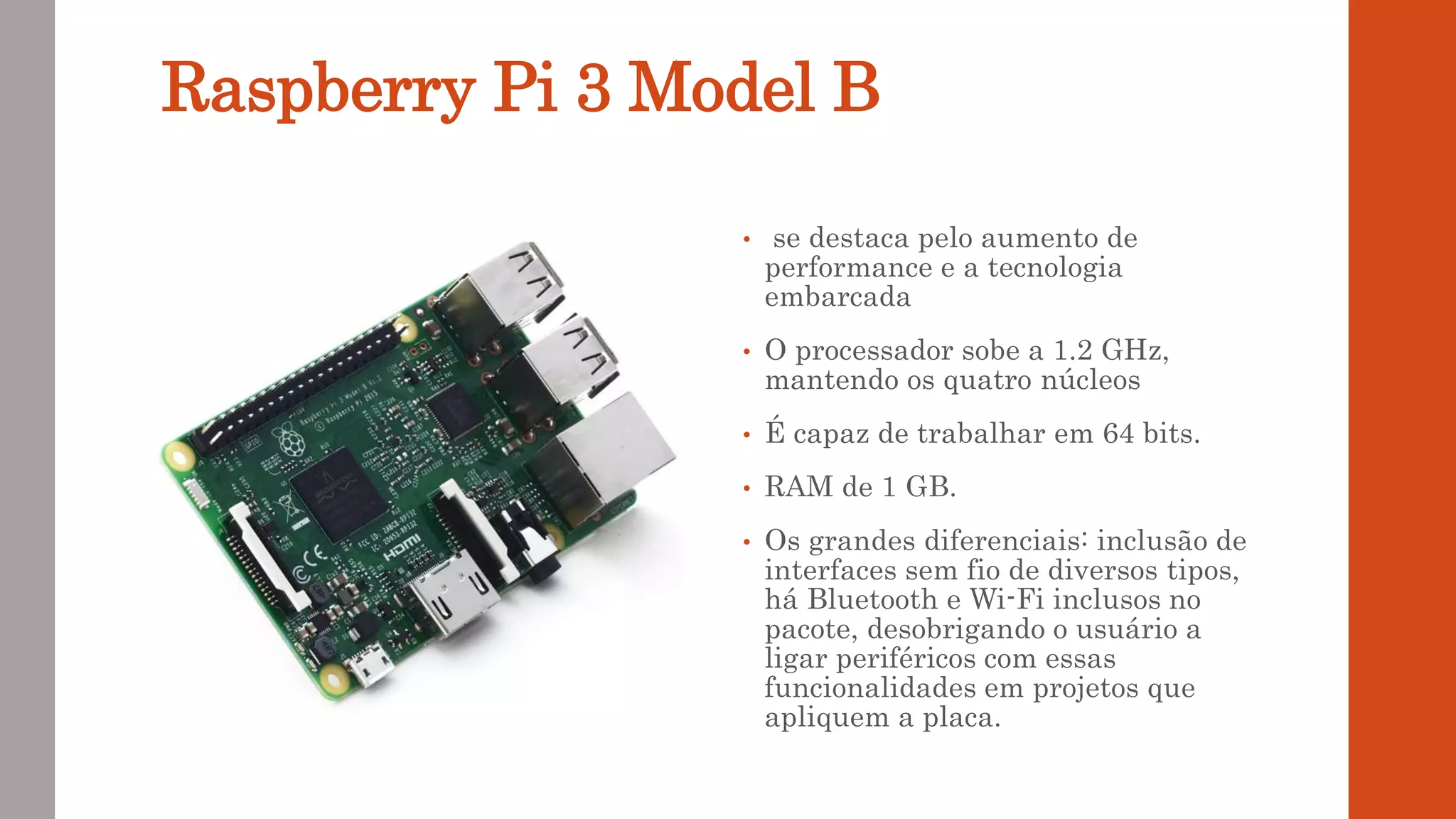

- 40. Raspberry Pi 3Model B • se destaca pelo aumento de performance e a tecnologia embarcada • O processador sobe a 1.2 GHz, mantendo os quatro núcleos • É capaz de trabalhar em 64 bits. • RAM de 1 GB. • Os grandes diferenciais: inclusão de interfaces sem fio de diversos tipos, há Bluetooth e Wi-Fi inclusos no pacote, desobrigando o usuário a ligar periféricos com essas funcionalidades em projetos que apliquem a placa.

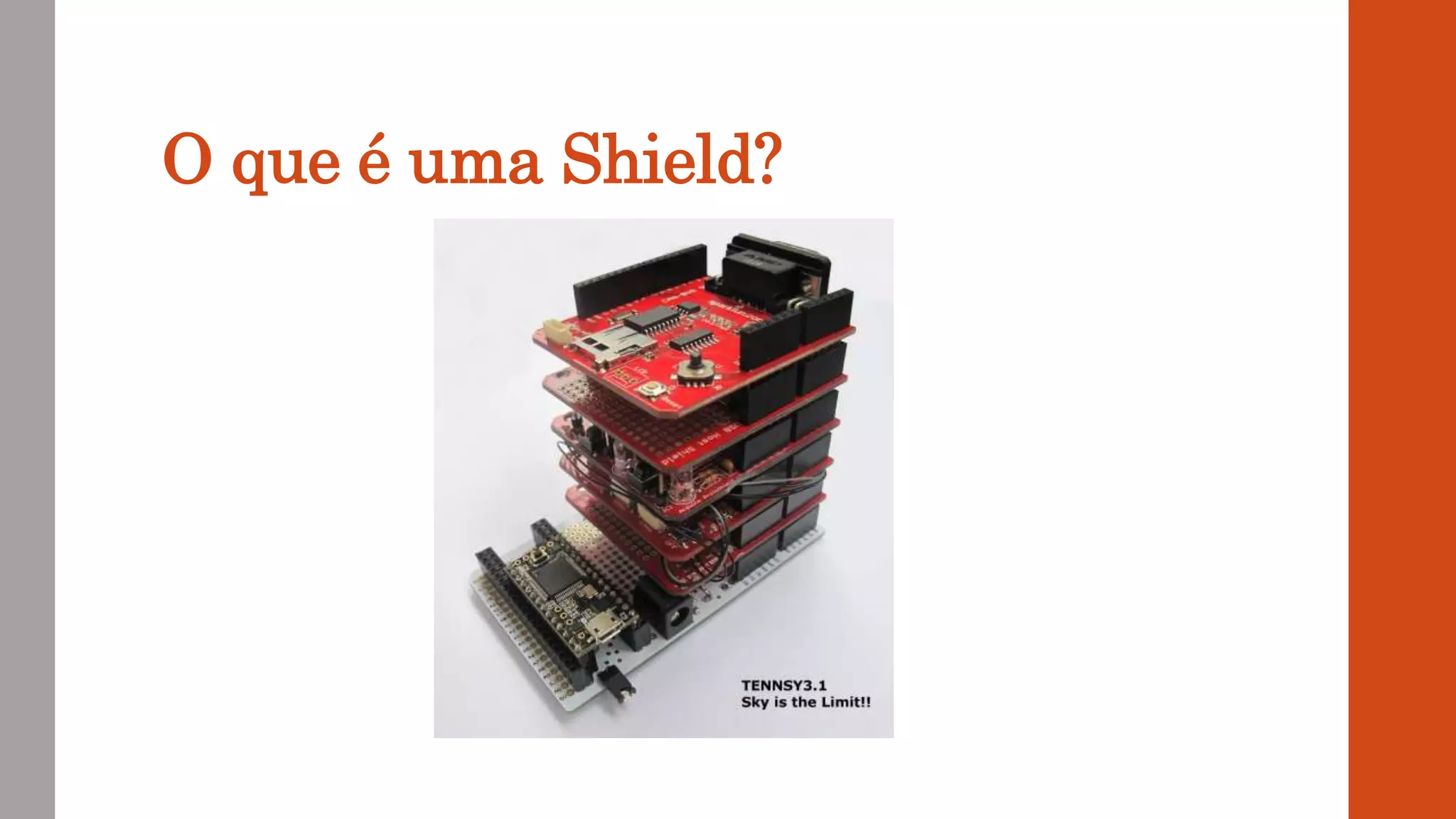

- 41. O que éuma Shield?
- 42.
- 43.
- 44.
- 45.
- 46.
- 47. Vinicius Senger: https://github.com/vsenger GlobalCode Elétron Livre
- 48.
- 49.

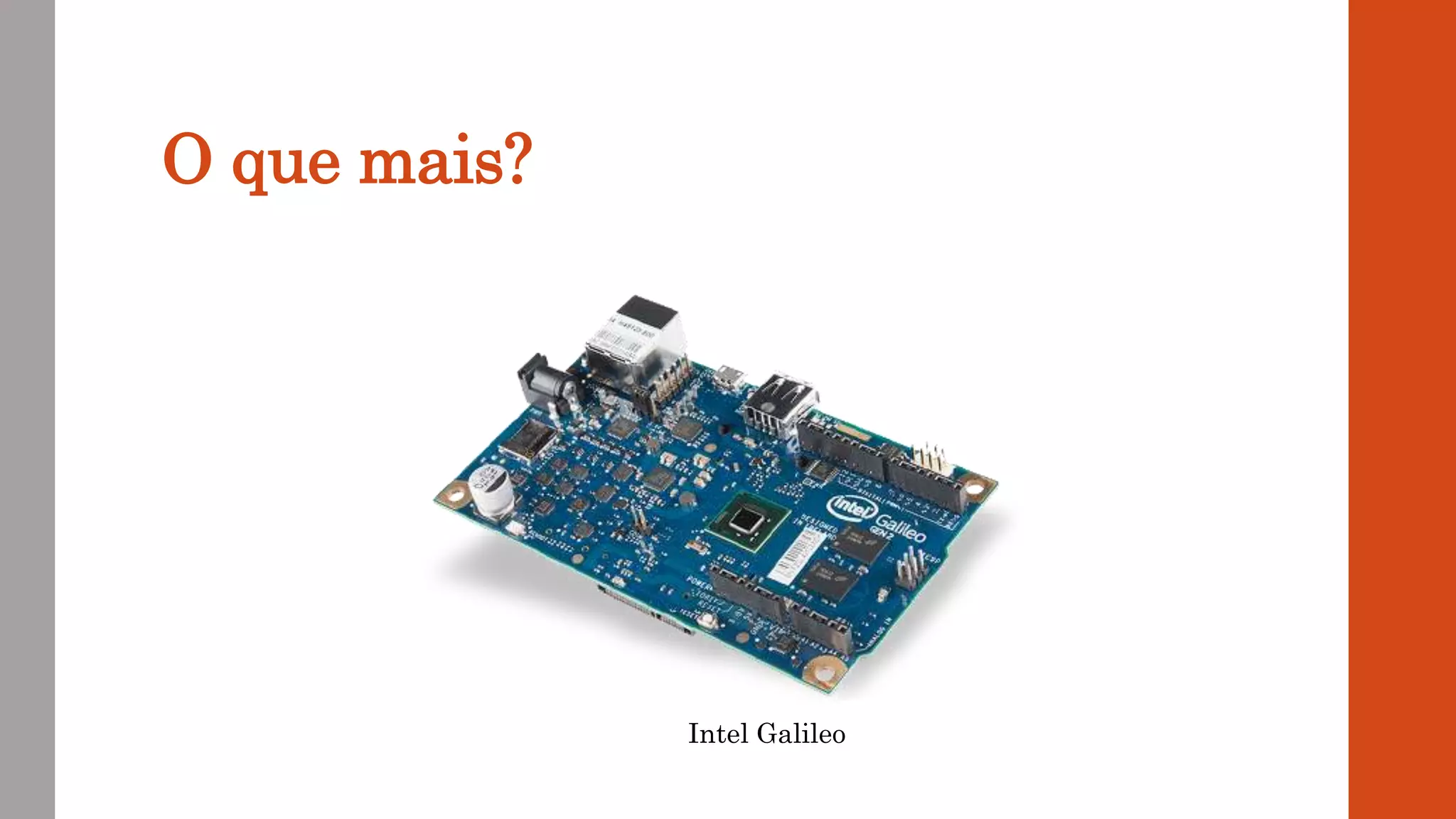

- 50. O que mais? IntelGalileo

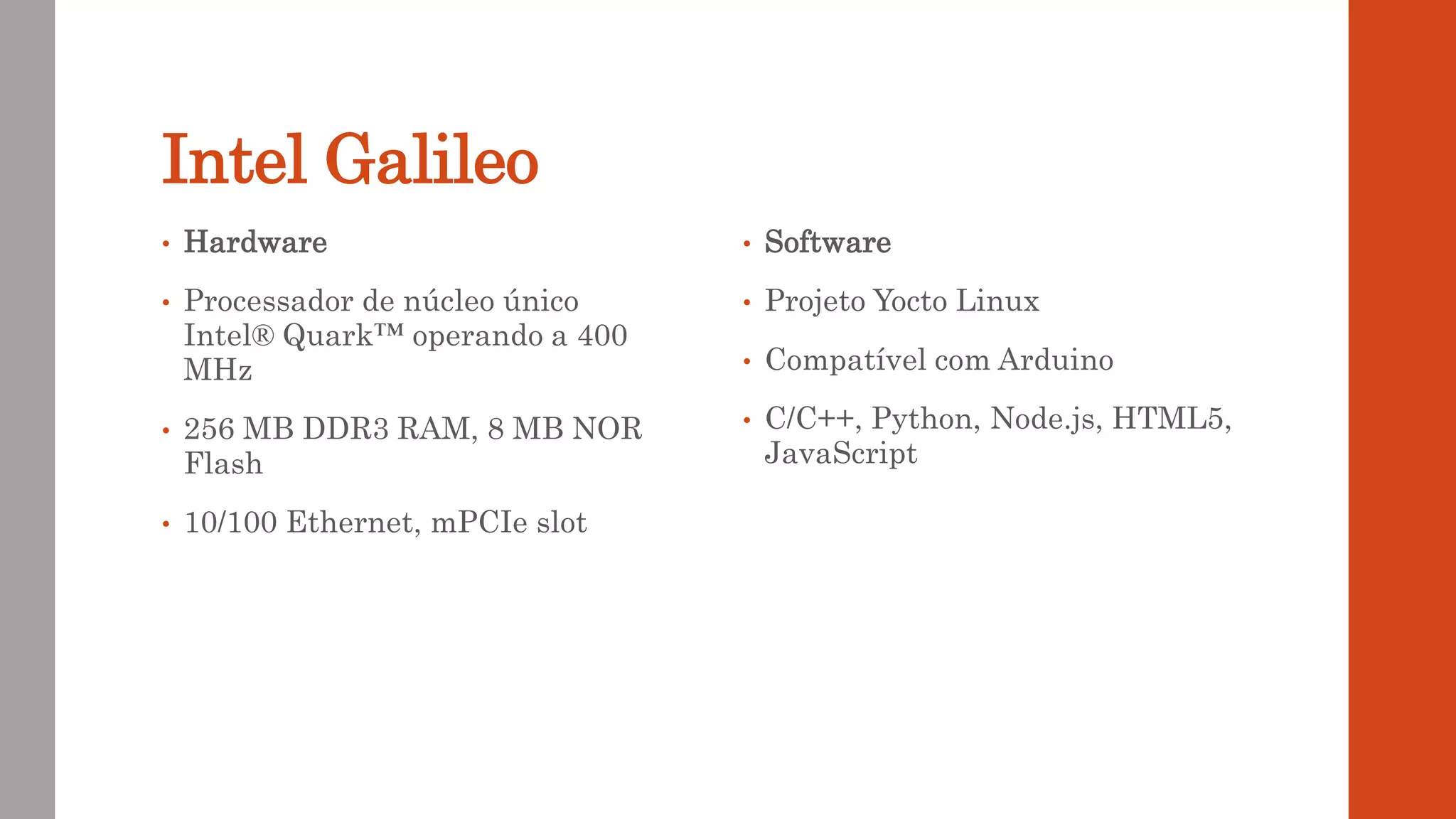

- 51. Intel Galileo • Hardware •Processador de núcleo único Intel® Quark™ operando a 400 MHz • 256 MB DDR3 RAM, 8 MB NOR Flash • 10/100 Ethernet, mPCIe slot • Software • Projeto Yocto Linux • Compatível com Arduino • C/C++, Python, Node.js, HTML5, JavaScript
- 52.
- 53.
- 54.
- 55.

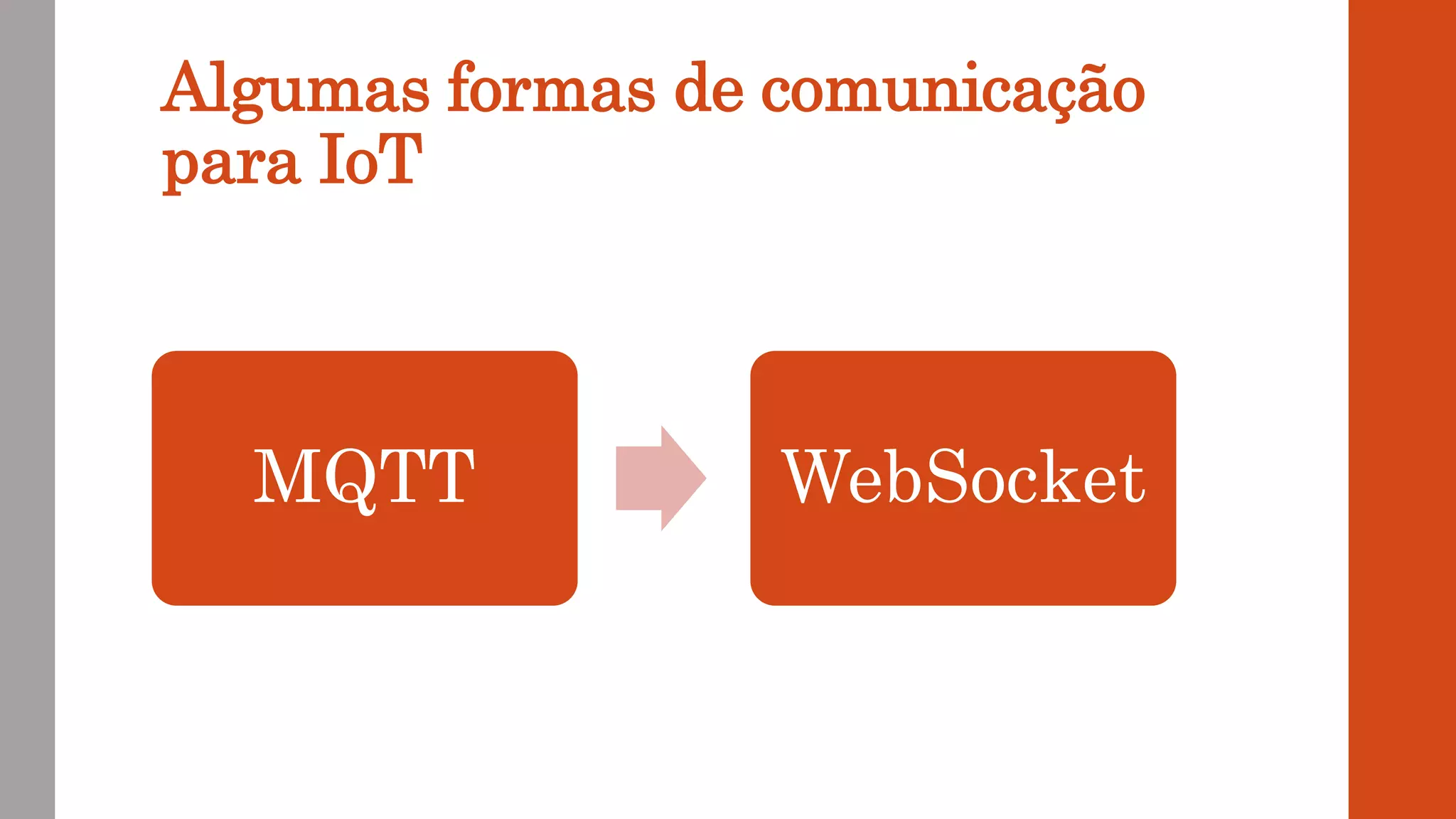

- 56. Algumas formas decomunicação para IoT MQTT WebSocket

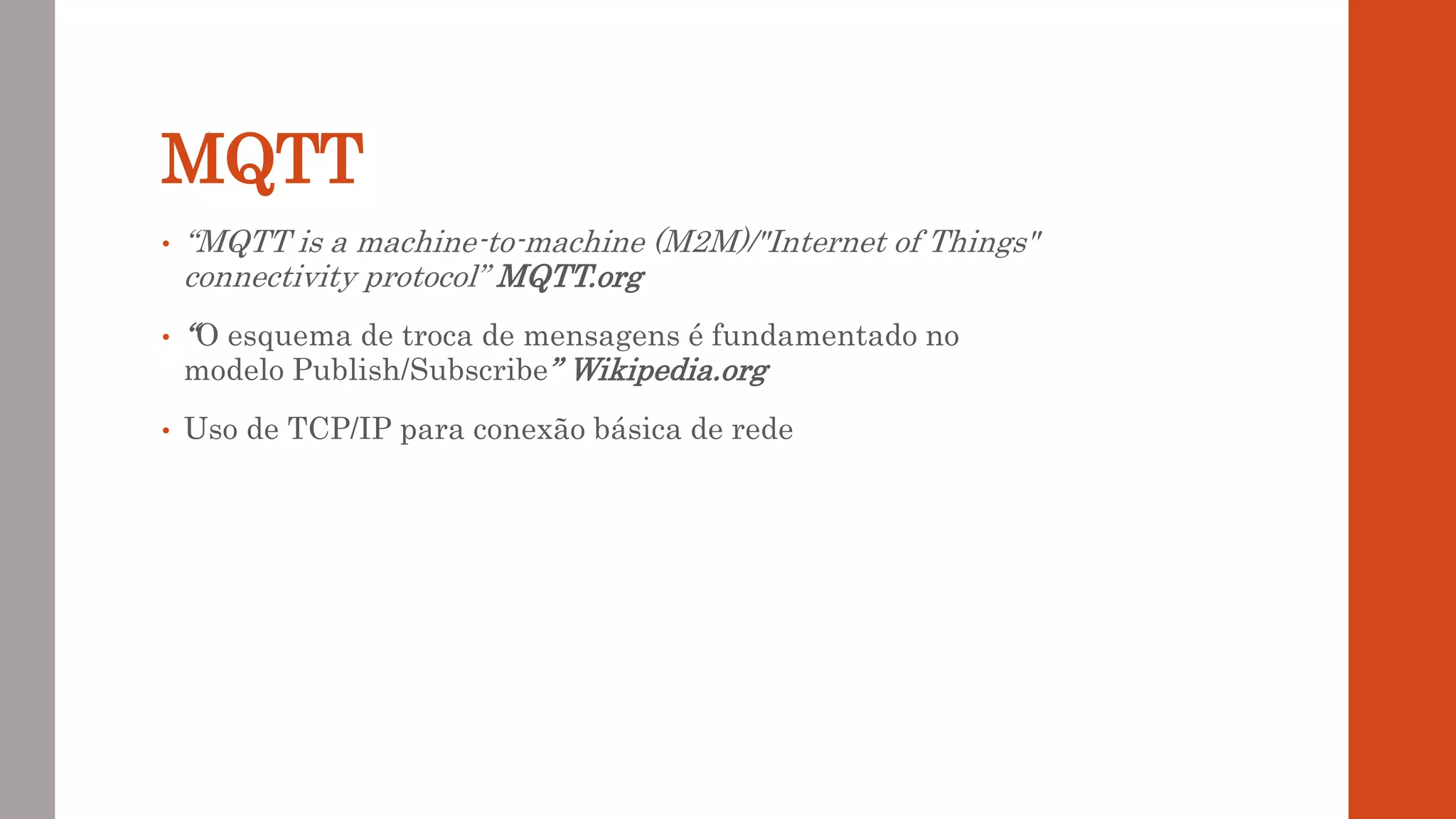

- 57. MQTT • “MQTT isa machine-to-machine (M2M)/"Internet of Things" connectivity protocol” MQTT.org • “O esquema de troca de mensagens é fundamentado no modelo Publish/Subscribe” Wikipedia.org • Uso de TCP/IP para conexão básica de rede

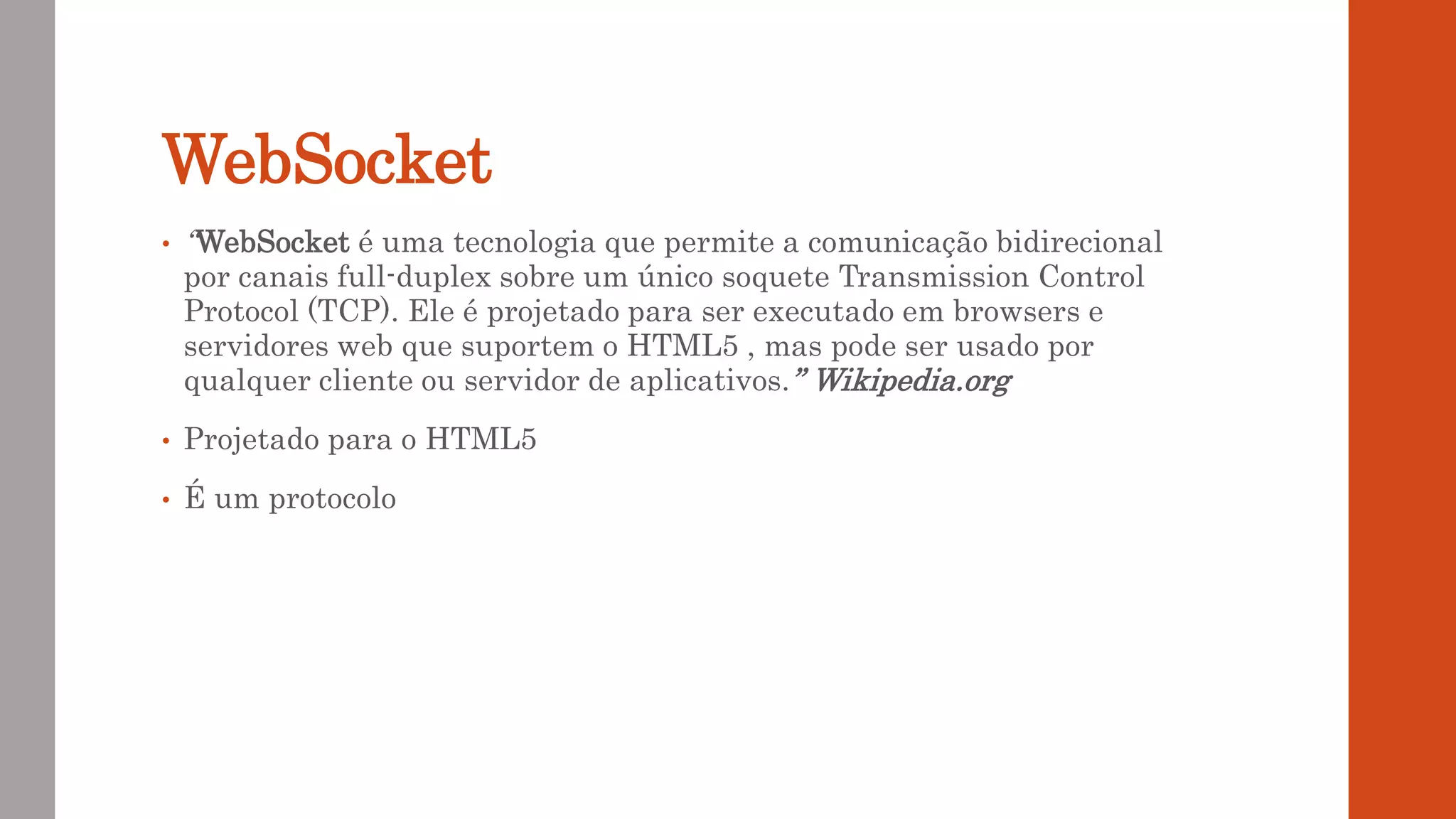

- 58. WebSocket • “WebSocket éuma tecnologia que permite a comunicação bidirecional por canais full-duplex sobre um único soquete Transmission Control Protocol (TCP). Ele é projetado para ser executado em browsers e servidores web que suportem o HTML5 , mas pode ser usado por qualquer cliente ou servidor de aplicativos.” Wikipedia.org • Projetado para o HTML5 • É um protocolo
- 59.

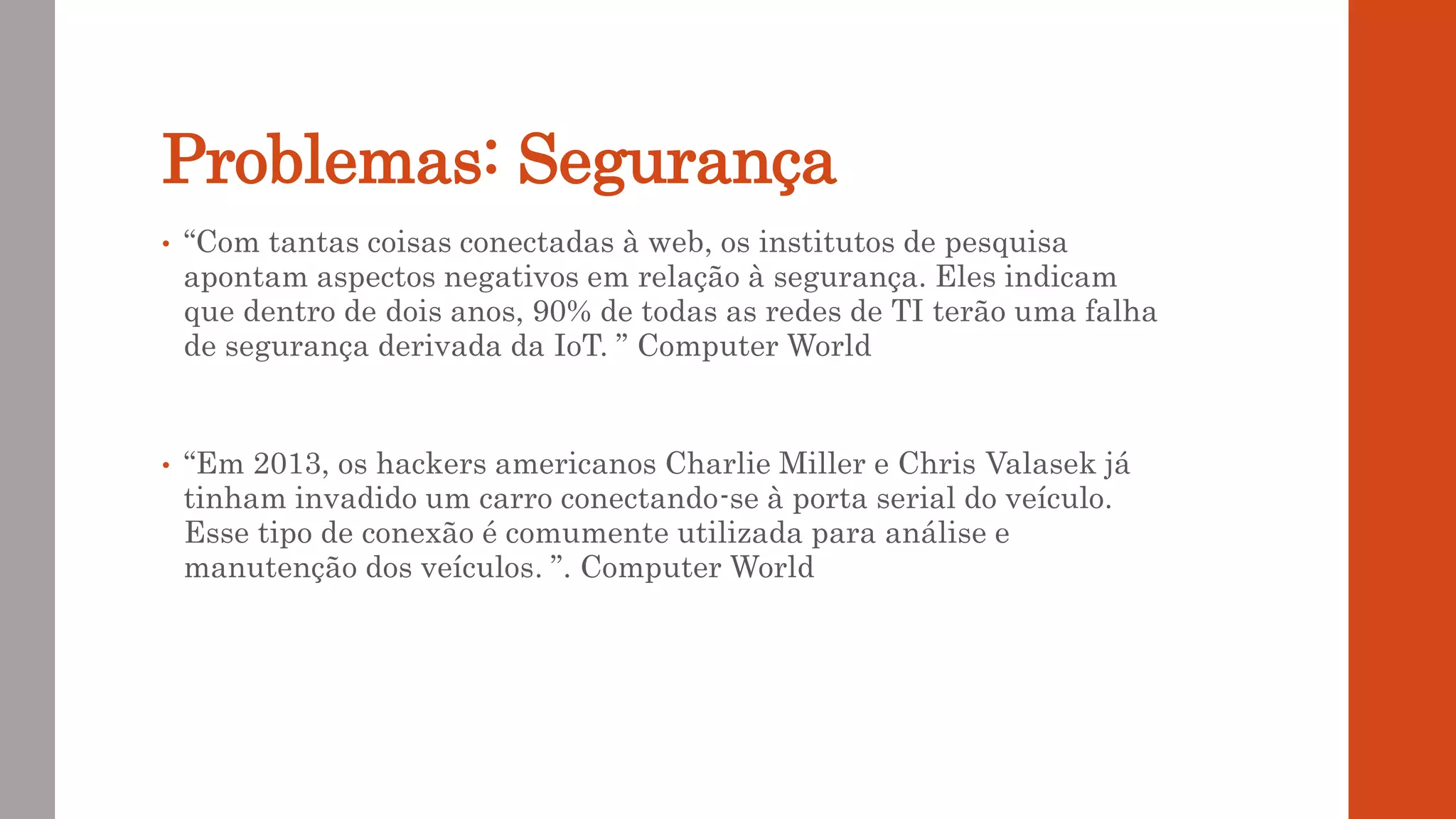

- 60. Problemas: Segurança • “Comtantas coisas conectadas à web, os institutos de pesquisa apontam aspectos negativos em relação à segurança. Eles indicam que dentro de dois anos, 90% de todas as redes de TI terão uma falha de segurança derivada da IoT. ” Computer World • “Em 2013, os hackers americanos Charlie Miller e Chris Valasek já tinham invadido um carro conectando-se à porta serial do veículo. Esse tipo de conexão é comumente utilizada para análise e manutenção dos veículos. ”. Computer World
- 61.
- 62.

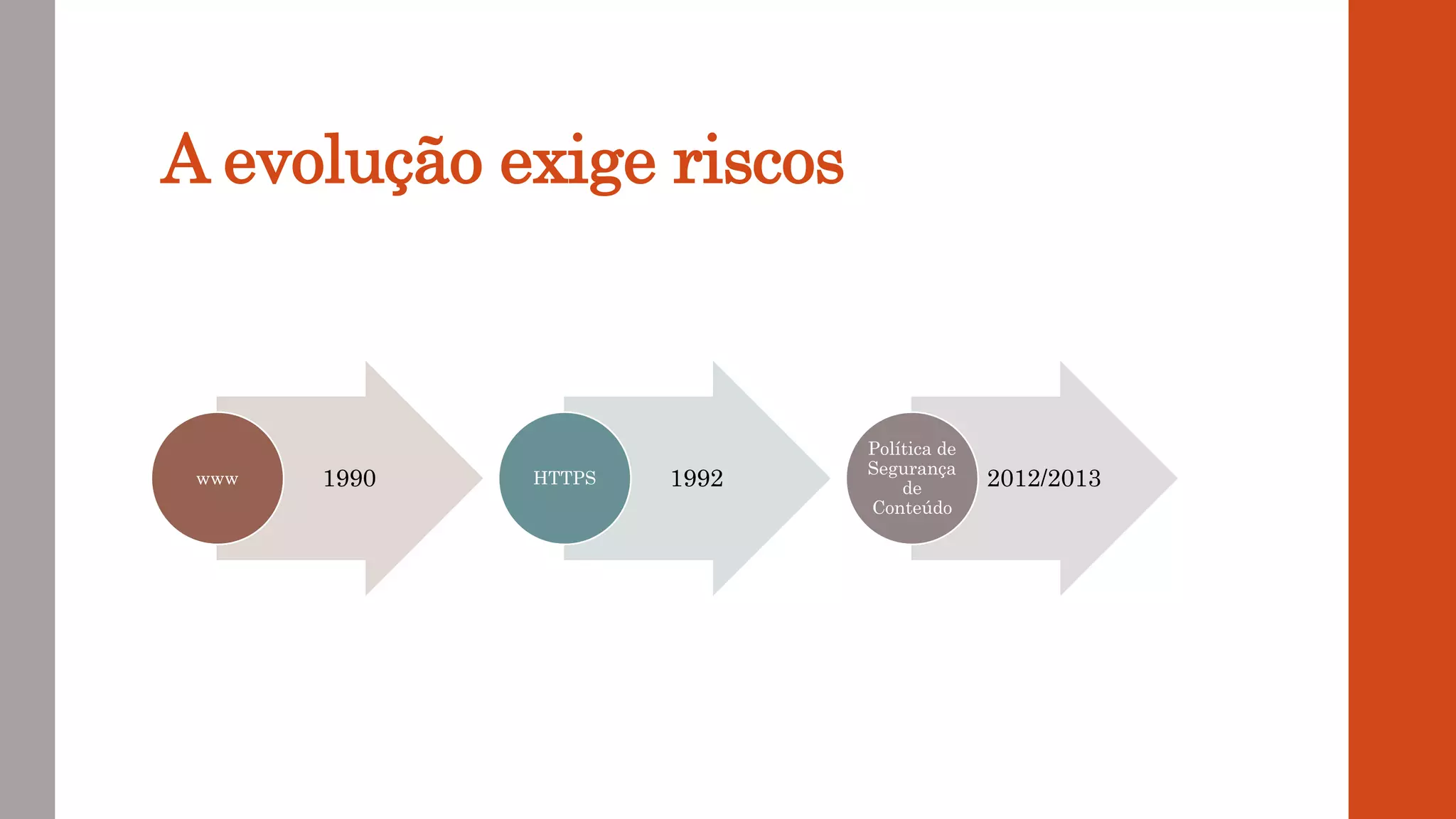

- 63. A evolução exigeriscos 1990www 1992HTTPS 2012/2013 Política de Segurança de Conteúdo
- 64. A evolução exigeriscos Chevrolet Bel Air 1959 Chevrolet Malibu 2009
- 65. Certo Rodolfo, masessa tal de IoT só serve para brincar de fazer a luz acender e apagar?
- 66.
- 67.
- 68.
- 69.
- 70.
- 71.
- 72.
- 73. IoT – DoBásico ao Hello World com Arduino
- 74.

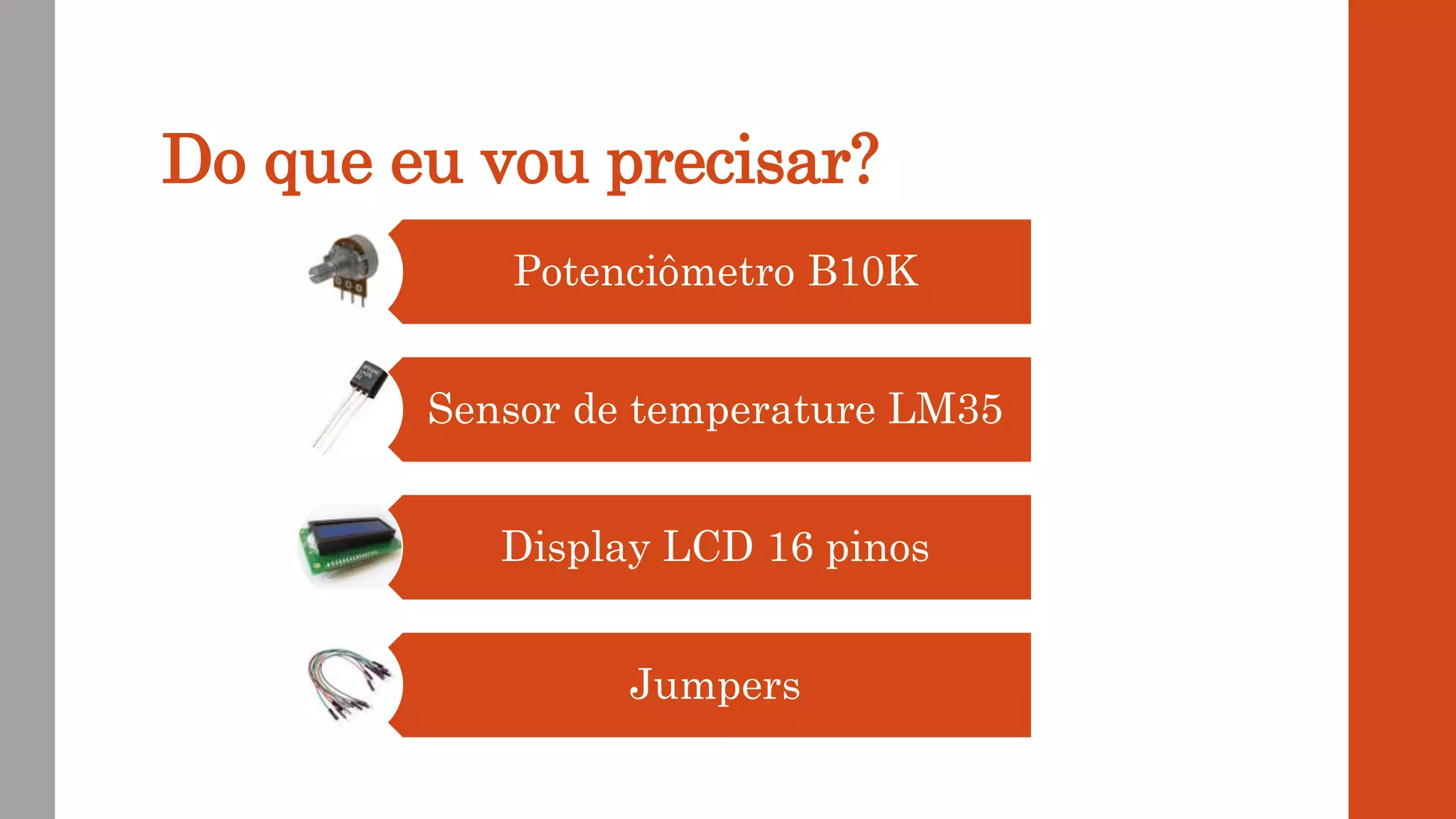

- 75. Do que euvou precisar? Potenciômetro B10K Sensor de temperature LM35 Display LCD 16 pinos Jumpers

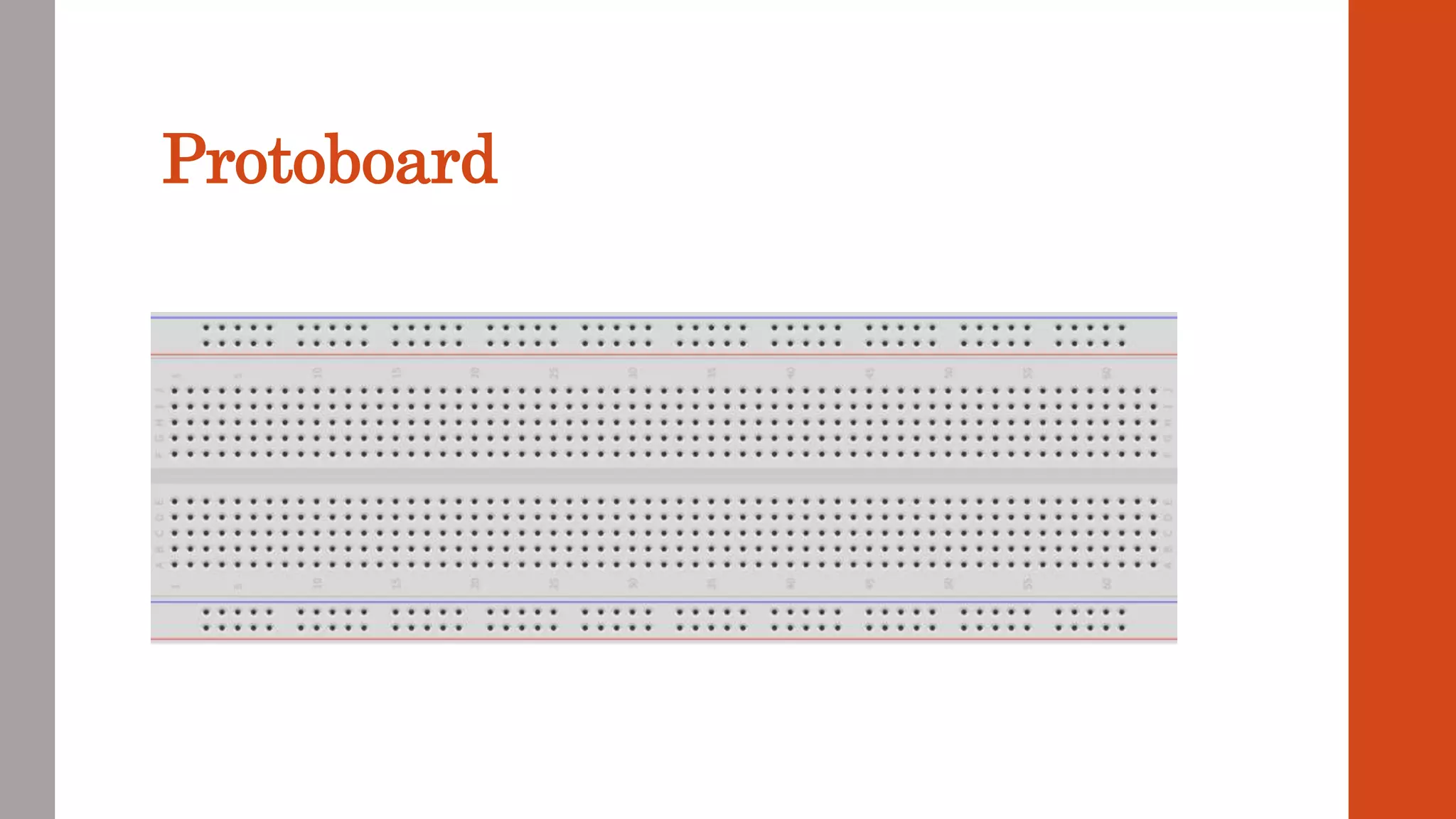

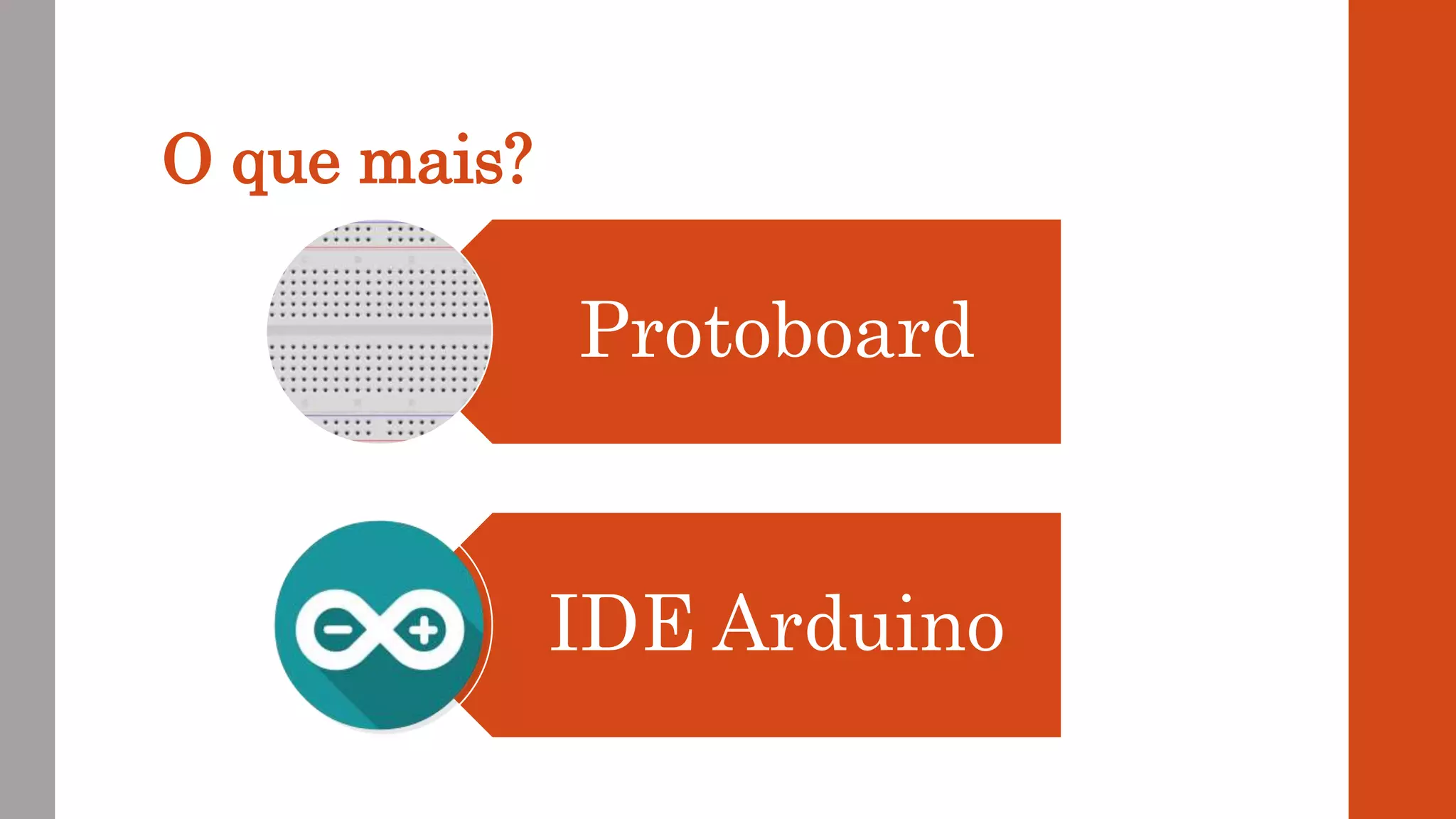

- 76. O que mais? Protoboard IDEArduino

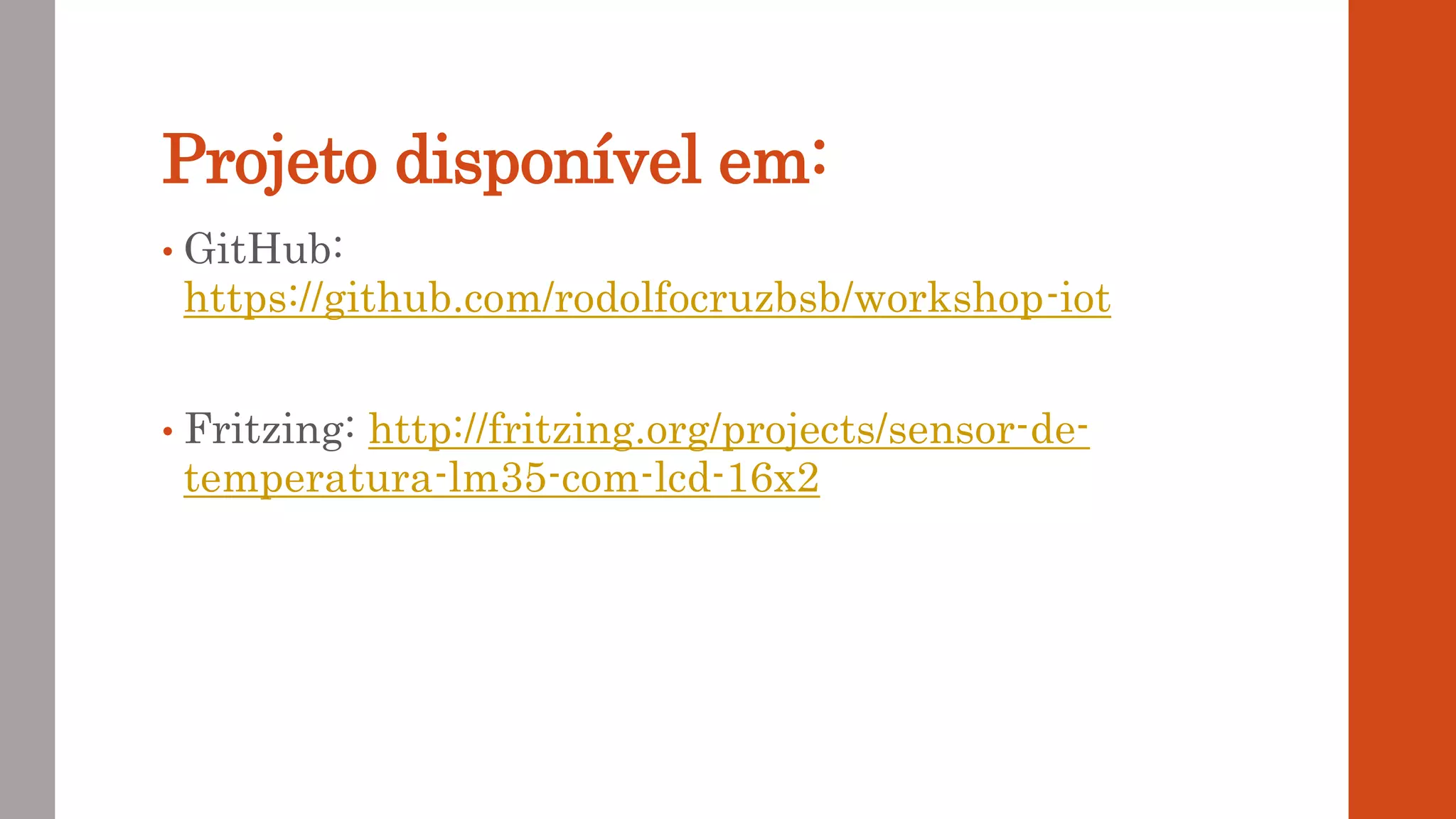

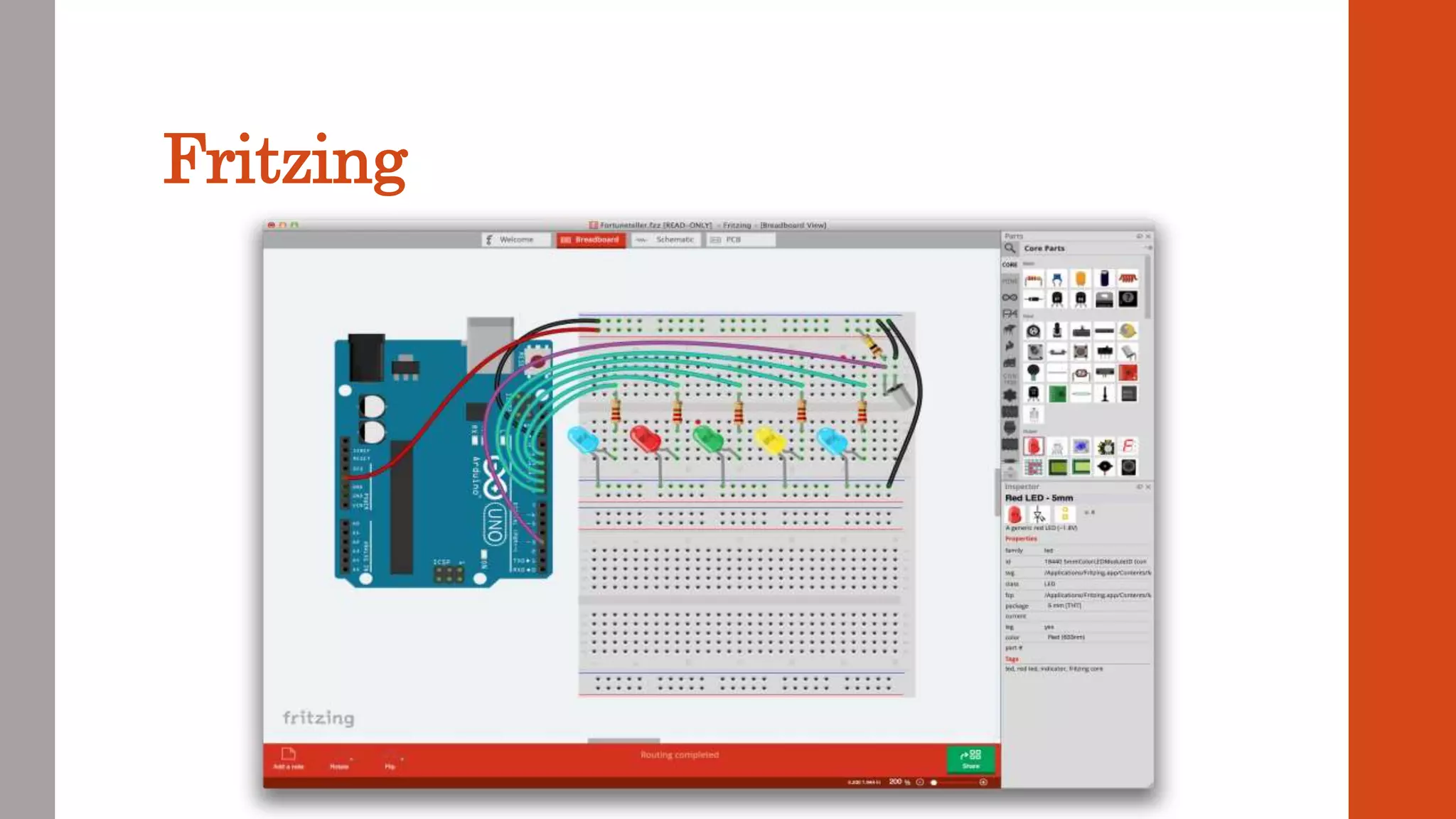

- 78. Projeto disponível em: •GitHub: https://github.com/rodolfocruzbsb/workshop-iot • Fritzing: http://fritzing.org/projects/sensor-de- temperatura-lm35-com-lcd-16x2
- 79.
- 80.
- 81.
- 83. Contatos rodolfocruz.ti@gmail.com rodolfocruzbsb @RodolfozurcsTI Slides disponíveis em:http://pt.slideshare.net/rodolfocruz121/iot-internet-of-things-do-bsico-ao-hello-world
Notas do Editor
- #3 RODOLFO
- #6 Exemplo de D2D: Estacionamento do Park Shopping que faz controle de carros estacionados e vagas disponíveis RFID: Lojas de departamentos de shopping que põe TAG nos produtos para não haver furto
- #9 Se o IoT tivesse intalador: mais de 50 Bilhões de dispositivos conectados: CHUPA JAVA
- #10 http://www.jmeit.com/JMEIT%20Vol%202%20Issue%206%20Dec%202015/JMEITDEC0206003.pdf M2M, D2D, H2H
- #11 Telemetria é um sistema tecnológico de monitoramento, utilizado para comandar, medir ou rastrear alguma coisa a distância, através de comunicação sem fio (sinais de rádio ou satélite). A telemetria tem sido utilizada por balões meteorológicos para a transmissão de dados meteorológicos desde 1920
- #17 Aduno: é um computadorzinho muito bom e muito ruim. BOM: não tem sistema operacional. Desenvolvedor pode mandar código diretamente para o hardware. ++Processamento em tempo real.(Monitoramento cardíaco, Avião, Sensor Ultrasônico - Medir a distância pelo som) RUIM: Internet das coisas, vc precisa do TCP/IP que é pesado para o poder de processamento do Arduino
- #19 O java ME não morreu. Ainda é possível encontrar o Java ME no chip do seu cellular que prove toda a camada de segurança.
- #20 Graças a Deus o Java se libertou do telephone Celular, pois o foco mudou para embarcados.
- #27 Matemática discreta, também chamada matemática finita
- #52 Yocto Linux: The Yocto Project is an open source collaboration project that provides templates, tools and methods to help you create custom Linux-based systems for embedded products regardless of the hardware architecture
- #58 Message Queue Telemetry Transport Publish/Subscribe = Observer
- #59 Exemplo WebSocket: um sistema de notificação onde o servidor notifica o Client.[Facebook]
- #64 Cross-site scripting (XSS)
- #65 Colocaram em rota de colisão a 64Km/H
- #84 RODOLFO
