INTERNET DAS COISAS
COM ARDUINO

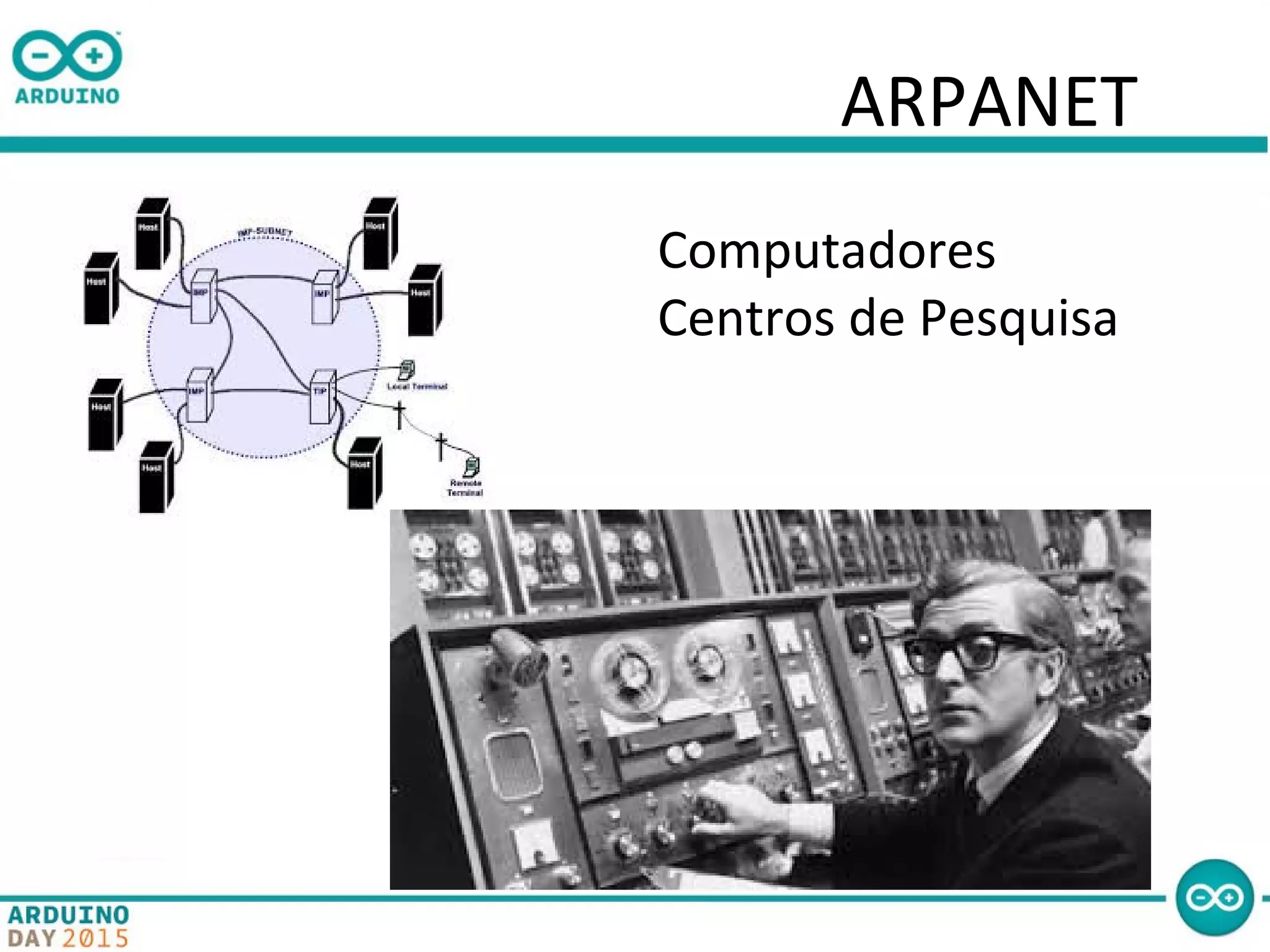

2. ARPANET
Computadores
Centros de Pesquisa

3. Internet
Rede de Pessoas e
Comunidades

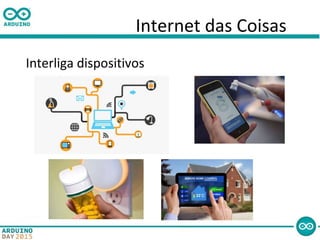

4. Internet das Coisas
Interliga dispositivos

5. Internet das Coisas

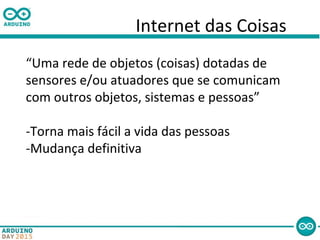

“Uma rede de objetos (coisas) dotadas de
sensores e/ou atuadores que se comunicam
com outros objetos, sistemas e pessoas”
-Torna mais fácil a vida das pessoas
-Mudança definitiva

6. Internet das Coisas

7. Internet das Coisas

8. Internet das Coisas

9. Internet das Coisas

10. Internet das Coisas

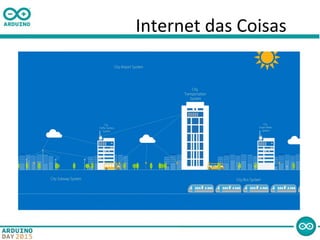

11. Internet das Coisas

12. Internet das Coisas

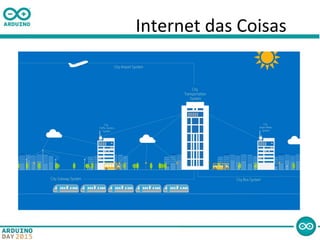

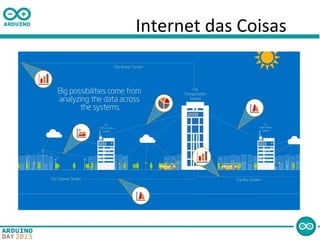

13. Internet das Coisas

14. Internet das Coisas

15. Internet das Coisas

16. Internet das Coisas

17. Internet das Coisas

18. Internet das Coisas

19. Internet das Coisas

20. Internet das Coisas

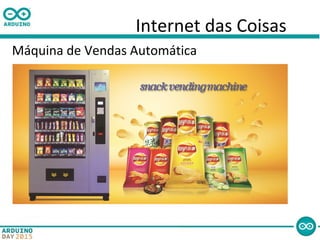

Máquina de Vendas Automática

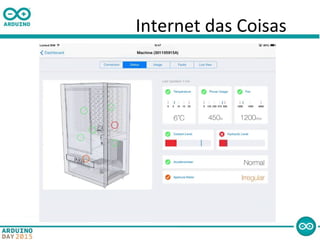

21. Internet das Coisas

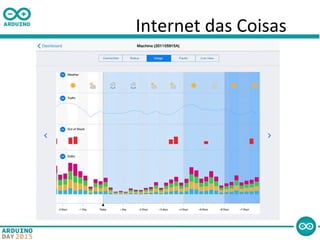

22. Internet das Coisas

23. Internet das Coisas

24. Internet das Coisas

25. Internet das Coisas

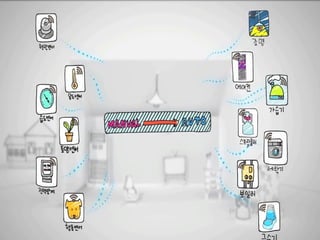

26. Internet das Coisas

27. Internet das Coisas
2008

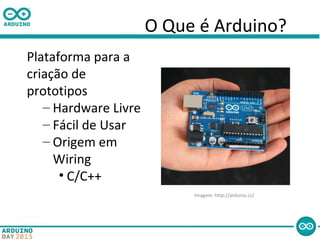

28. O Que é Arduino?
Plataforma para a
criação de
prototipos
– Hardware Livre
– Fácil de Usar
– Origem em
Wiring
• C/C++
Imagem: http://arduino.cc/

29. É um dispositivo que conecta o
mundo físico com o mundo
virtual!
O Que é Arduino?

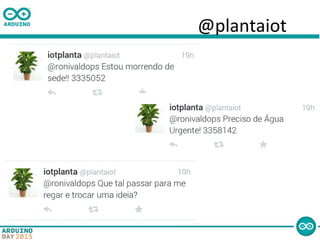

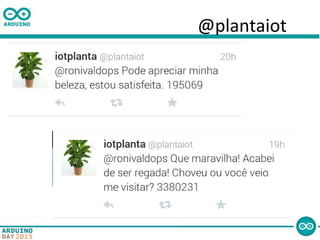

30. @plantaiot
Plantas dão uma sensação de
leveza e vida
– Isso é - é claro - quando você
não se esqueça de regá-las
– elas murcham e morrem
As plantas não falam!
Ainda..

31. @plantaiot
Então vamos dar voz a esta nova
planta:
– Ela vai poder dizer o que está
sentindo
– Esta não vai morrer por falta
de água!

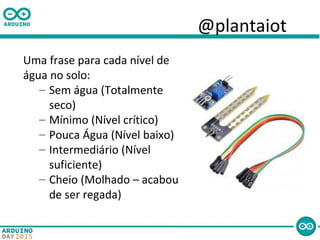

32. @plantaiot
Uma frase para cada nível de
água no solo:
– Sem água (Totalmente
seco)
– Mínimo (Nível crítico)
– Pouca Água (Nível baixo)
– Intermediário (Nível
suficiente)
– Cheio (Molhado – acabou
de ser regada)

33. @plantaiot

34. @plantaiot

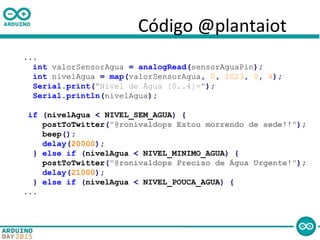

35. Código @plantaiot
...
int valorSensorAgua = analogRead(sensorAguaPin);
int nivelAgua = map(valorSensorAgua, 0, 1023, 0, 4);
Serial.print("Nivel de Água [0..4]=");
Serial.println(nivelAgua);
if (nivelAgua < NIVEL_SEM_AGUA) {
postToTwitter("@ronivaldops Estou morrendo de sede!!");
beep();
delay(20000);
} else if (nivelAgua < NIVEL_MINIMO_AGUA) {
postToTwitter("@ronivaldops Preciso de Água Urgente!");
delay(21000);
} else if (nivelAgua < NIVEL_POUCA_AGUA) {
...

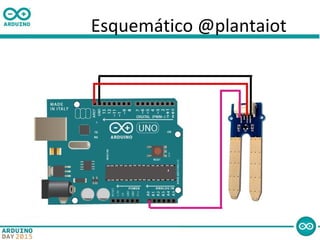

36. Esquemático @plantaiot

37. Objetivo da @plantaiot
Muito fácil extrair
dados do mundo real e
transformar em
informações úteis que
podem ser usadas
diretamente para o
controle e automação
das coisas.

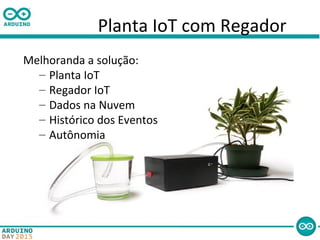

38. Planta IoT com Regador
Melhoranda a solução:
– Planta IoT
– Regador IoT
– Dados na Nuvem
– Histórico dos Eventos
– Autônomia

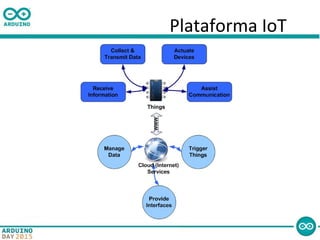

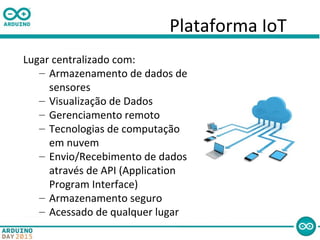

39. Plataforma IoT

40. Plataforma IoT

41. Plataforma IoT
Lugar centralizado com:
– Armazenamento de dados de
sensores
– Visualização de Dados
– Gerenciamento remoto
– Tecnologias de computação
em nuvem
– Envio/Recebimento de dados
através de API (Application
Program Interface)
– Armazenamento seguro
– Acessado de qualquer lugar

42. Principais Plataformas

43. Xively
Xively
– Produto
– Device
– Feed
• Data Stream
• Data Point

44. Esquemático Sensor de Nível

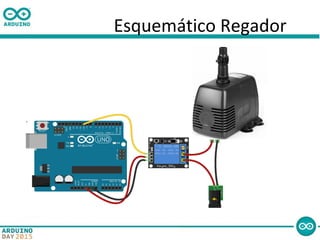

45. Esquemático Regador

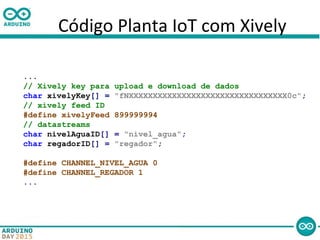

46. Código Planta IoT com Xively
...
// Xively key para upload e download de dados
char xivelyKey[] = "fNXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX0c";
// xively feed ID
#define xivelyFeed 899999994
// datastreams
char nivelAguaID[] = "nivel_agua";
char regadorID[] = "regador";
#define CHANNEL_NIVEL_AGUA 0
#define CHANNEL_REGADOR 1
...

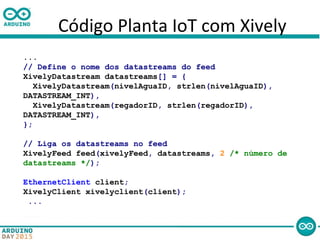

47. Código Planta IoT com Xively
...
// Define o nome dos datastreams do feed
XivelyDatastream datastreams[] = {
XivelyDatastream(nivelAguaID, strlen(nivelAguaID),
DATASTREAM_INT),
XivelyDatastream(regadorID, strlen(regadorID),
DATASTREAM_INT),
};
// Liga os datastreams no feed
XivelyFeed feed(xivelyFeed, datastreams, 2 /* número de
datastreams */);
EthernetClient client;
XivelyClient xivelyclient(client);
...

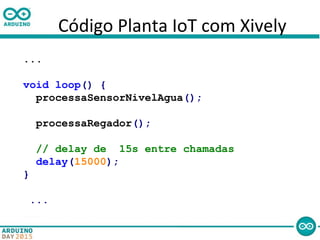

48. Código Planta IoT com Xively
...
void loop() {
processaSensorNivelAgua();
processaRegador();
// delay de 15s entre chamadas
delay(15000);
}
...

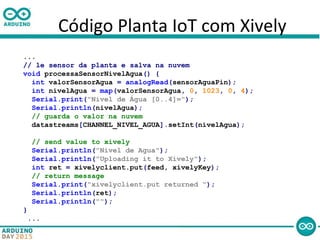

49. Código Planta IoT com Xively
...
// le sensor da planta e salva na nuvem
void processaSensorNivelAgua() {
int valorSensorAgua = analogRead(sensorAguaPin);
int nivelAgua = map(valorSensorAgua, 0, 1023, 0, 4);
Serial.print("Nivel de Água [0..4]=");
Serial.println(nivelAgua);
// guarda o valor na nuvem
datastreams[CHANNEL_NIVEL_AGUA].setInt(nivelAgua);
// send value to xively
Serial.println("Nivel de Agua");
Serial.println("Uploading it to Xively");
int ret = xivelyclient.put(feed, xivelyKey);
// return message
Serial.print("xivelyclient.put returned ");
Serial.println(ret);
Serial.println("");
}
...

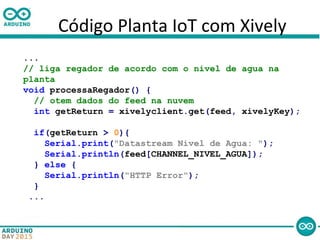

50. Código Planta IoT com Xively
...
// liga regador de acordo com o nivel de agua na
planta
void processaRegador() {
// otem dados do feed na nuvem
int getReturn = xivelyclient.get(feed, xivelyKey);
if(getReturn > 0){
Serial.print("Datastream Nivel de Agua: ");
Serial.println(feed[CHANNEL_NIVEL_AGUA]);
} else {
Serial.println("HTTP Error");
}
...

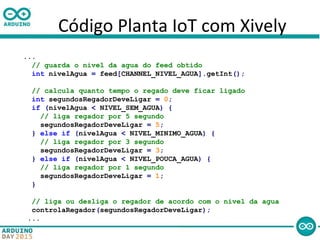

51. Código Planta IoT com Xively
...
// guarda o nivel da agua do feed obtido
int nivelAgua = feed[CHANNEL_NIVEL_AGUA].getInt();
// calcula quanto tempo o regado deve ficar ligado
int segundosRegadorDeveLigar = 0;
if (nivelAgua < NIVEL_SEM_AGUA) {
// liga regador por 5 segundo
segundosRegadorDeveLigar = 5;
} else if (nivelAgua < NIVEL_MINIMO_AGUA) {
// liga regador por 3 segundo
segundosRegadorDeveLigar = 3;
} else if (nivelAgua < NIVEL_POUCA_AGUA) {
// liga regador por 1 segundo
segundosRegadorDeveLigar = 1;
}
// liga ou desliga o regador de acordo com o nivel da agua
controlaRegador(segundosRegadorDeveLigar);
...

52. Código Planta IoT com Xively
...
// guarda o valor do regador a ser salvo na nuvem
datastreams[CHANNEL_REGADOR].setInt(segundosRegadorDeveLigar);
Serial.print("Datastream Regador: ");
Serial.println(feed[CHANNEL_REGADOR]);
// send value to xively
Serial.println("Regador");
Serial.println("Uploading it to Xively");
int ret = xivelyclient.put(feed, xivelyKey);
// return message
Serial.print("xivelyclient.put returned ");
Serial.println(ret);
Serial.println("");
...

53. Monitoramento com Xively

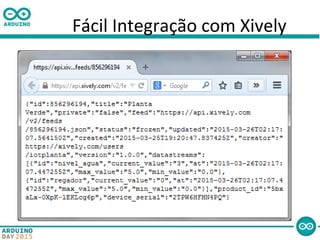

54. Fácil Integração com Xively

55. Outras Plataformas
...

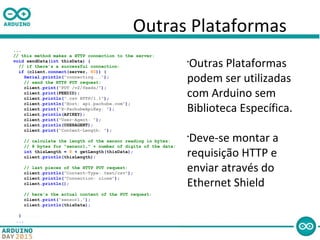

// this method makes a HTTP connection to the server:
void sendData(int thisData) {
// if there's a successful connection:
if (client.connect(server, 80)) {
Serial.println("connecting...");
// send the HTTP PUT request:
client.print("PUT /v2/feeds/");
client.print(FEEDID);
client.println(".csv HTTP/1.1");
client.println("Host: api.pachube.com");
client.print("X-PachubeApiKey: ");
client.println(APIKEY);
client.print("User-Agent: ");
client.println(USERAGENT);
client.print("Content-Length: ");
// calculate the length of the sensor reading in bytes:
// 8 bytes for "sensor1," + number of digits of the data:
int thisLength = 8 + getLength(thisData);
client.println(thisLength);
// last pieces of the HTTP PUT request:
client.println("Content-Type: text/csv");
client.println("Connection: close");
client.println();
// here's the actual content of the PUT request:
client.print("sensor1,");
client.println(thisData);
}
...
•
Outras Plataformas
podem ser utilizadas
com Arduino sem
Biblioteca Específica.
•
Deve-se montar a
requisição HTTP e
enviar através do
Ethernet Shield

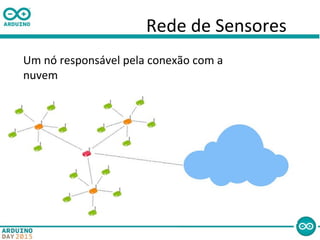

56. Rede de Sensores
Um nó responsável pela conexão com a
nuvem

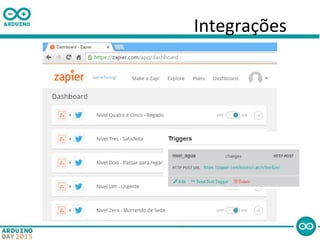

57. Integrações

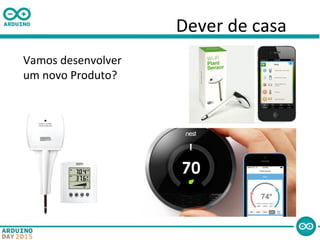

58. Dever de casa
Vamos desenvolver
um novo Produto?

59. Fim
Valorize suas ideias, mesmo que elas pareçam
simples e com fácil implementação. O que
importa é uma ideia legal, não quanto complexa
ela é.
Vamos tirar as idéias da cabeça e torná-las
realidade.
IoT já está aqui, é presente. Vamos aproveitar!

60. Fim
Muito Obrigado!
Ronivaldo Sampaio
ronivaldo@gmail.com
https://github.com/ronivaldo/plantaIoT

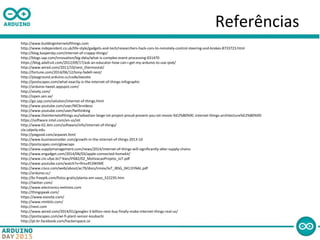

61. Referências
