1. Proteção Contra Choque
Elétrico
Alunos:
 Breno Araújo
 Marcos Paulo

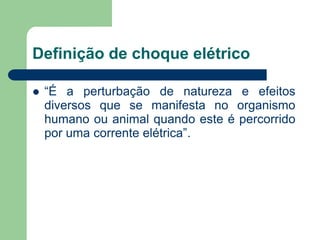

2. Definição de choque elétrico
 “É a perturbação de natureza e efeitos
diversos que se manifesta no organismo
humano ou animal quando este é percorrido
por uma corrente elétrica”.

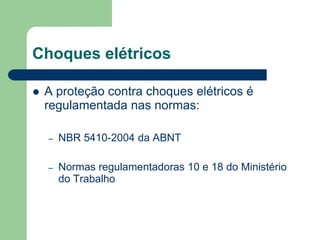

3. Choques elétricos
 A proteção contra choques elétricos é
regulamentada nas normas:
– NBR 5410-2004 da ABNT
– Normas regulamentadoras 10 e 18 do Ministério
do Trabalho

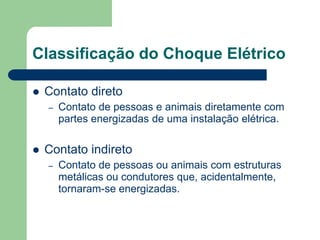

4. Classificação do Choque Elétrico
 Contato direto
– Contato de pessoas e animais diretamente com
partes energizadas de uma instalação elétrica.
 Contato indireto
– Contato de pessoas ou animais com estruturas
metálicas ou condutores que, acidentalmente,
tornaram-se energizadas.

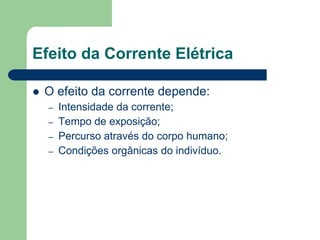

5. Efeito da Corrente Elétrica
 O efeito da corrente depende:
– Intensidade da corrente;
– Tempo de exposição;
– Percurso através do corpo humano;
– Condições orgânicas do indivíduo.

6. Passagem da corrente pelo corpo

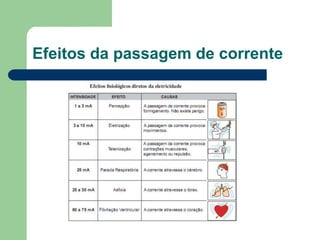

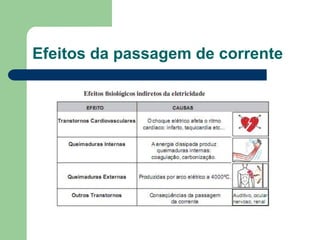

7. Efeitos da passagem de corrente

8. Efeitos da passagem de corrente

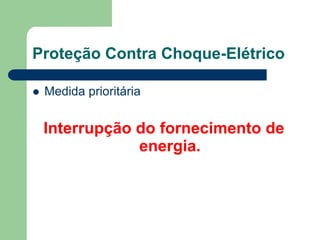

9. Proteção Contra Choque-Elétrico
 Medida prioritária
Interrupção do fornecimento de
energia.

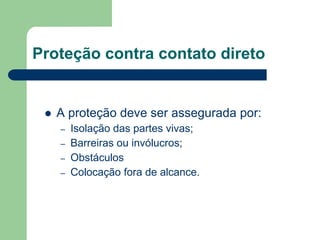

10. Proteção contra contato direto
 A proteção deve ser assegurada por:
– Isolação das partes vivas;
– Barreiras ou invólucros;
– Obstáculos
– Colocação fora de alcance.

11.  Isolação das partes vivas:
– Deve impedir o contato com as partes vivas da
instalação através de uma isolação que somente
possa ser removida com a sua destruição.
Proteção contra contato direto

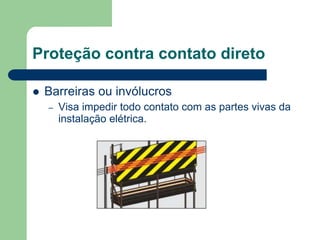

12.  Barreiras ou invólucros
– Visa impedir todo contato com as partes vivas da
instalação elétrica.
Proteção contra contato direto

13.  Obstáculos
– Partes vivas são confinadas em compartimentos
onde só permitido acesso a pessoas autorizadas.
Proteção contra contato direto

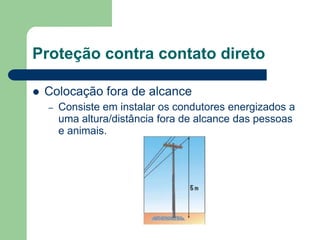

14.  Colocação fora de alcance
– Consiste em instalar os condutores energizados a
uma altura/distância fora de alcance das pessoas
e animais.
Proteção contra contato direto

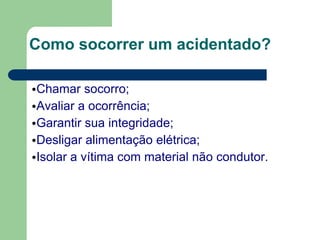

15. Como socorrer um acidentado?
•Chamar socorro;
•Avaliar a ocorrência;
•Garantir sua integridade;
•Desligar alimentação elétrica;
•Isolar a vítima com material não condutor.

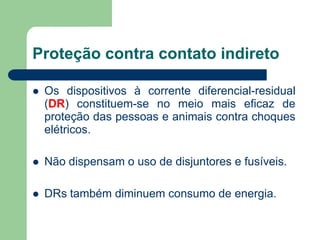

16.  Os dispositivos à corrente diferencial-residual
(DR) constituem-se no meio mais eficaz de
proteção das pessoas e animais contra choques
elétricos.
 Não dispensam o uso de disjuntores e fusíveis.
 DRs também diminuem consumo de energia.
Proteção contra contato indireto

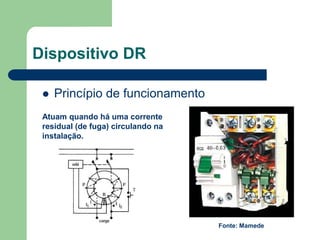

17. Dispositivo DR
 Princípio de funcionamento
Atuam quando há uma corrente
residual (de fuga) circulando na
instalação.
Fonte: Mamede

18.  Dispositivos a DR podem ser:
– Interruptores DR
– Disjuntores de proteção
– Tomadas com interruptores DR incorporadas
– Blocos avulsos
Dispositivos DRs

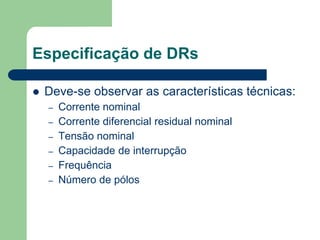

19. Especificação de DRs
 Deve-se observar as características técnicas:
– Corrente nominal
– Corrente diferencial residual nominal
– Tensão nominal
– Capacidade de interrupção
– Frequência
– Número de pólos

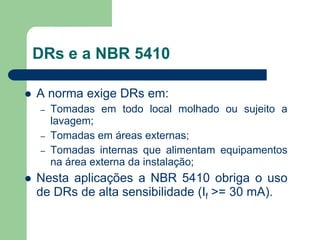

20. DRs e a NBR 5410
 A norma exige DRs em:
– Tomadas em todo local molhado ou sujeito a
lavagem;
– Tomadas em áreas externas;
– Tomadas internas que alimentam equipamentos
na área externa da instalação;
 Nesta aplicações a NBR 5410 obriga o uso
de DRs de alta sensibilidade (If >= 30 mA).

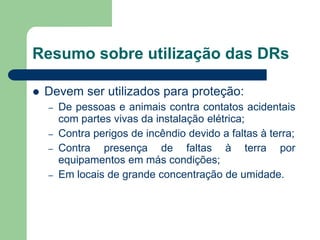

21. Resumo sobre utilização das DRs
 Devem ser utilizados para proteção:
– De pessoas e animais contra contatos acidentais
com partes vivas da instalação elétrica;
– Contra perigos de incêndio devido a faltas à terra;
– Contra presença de faltas à terra por
equipamentos em más condições;
– Em locais de grande concentração de umidade.

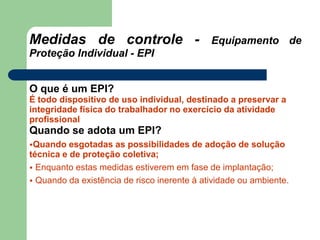

22. Medidas de controle - Equipamento de
Proteção Individual - EPI
O que é um EPI?
É todo dispositivo de uso individual, destinado a preservar a
integridade física do trabalhador no exercício da atividade
profissional
Quando se adota um EPI?
•Quando esgotadas as possibilidades de adoção de solução
técnica e de proteção coletiva;
• Enquanto estas medidas estiverem em fase de implantação;
• Quando da existência de risco inerente à atividade ou ambiente.

23. Equipamento de Proteção Individual - EPI

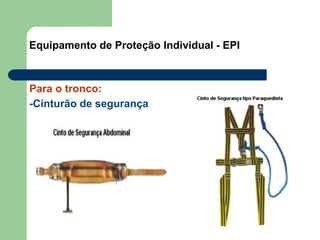

Para o tronco:
-Cinturão de segurança

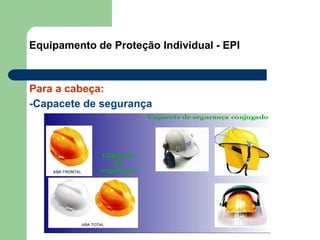

24. Equipamento de Proteção Individual - EPI
Para a cabeça:
-Capacete de segurança

25. Equipamento de Proteção Individual - EPI

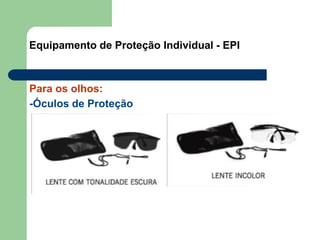

Para os olhos:
-Óculos de Proteção

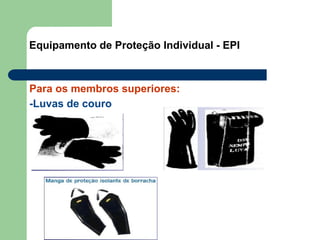

26. Equipamento de Proteção Individual - EPI
Para os membros superiores:
-Luvas de couro

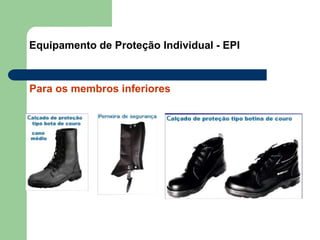

27. Equipamento de Proteção Individual - EPI
Para os membros inferiores
