O documento apresenta os conceitos básicos da hidráulica industrial, incluindo sua evolução e aplicações. Descreve os principais componentes de um sistema hidráulico como bombas, válvulas, cilindros e motores, além de explicar o funcionamento de um circuito hidráulico básico composto por linhas de pressão, sucção e retorno.

1. Introdução
Apresentação
Características da hidráulica
Evolução dos sistemas hidráulicos
Sistema hidráulico
Circuito hidráulico básico
Unidade hidráulica

2. 4 Parker Hannifin Ind. Com. Ltda.
Jacareí, SP - Brasil
Tecnologia hidráulica industrial
Introdução
Apostila M2001-2 BR
Informações técnicas

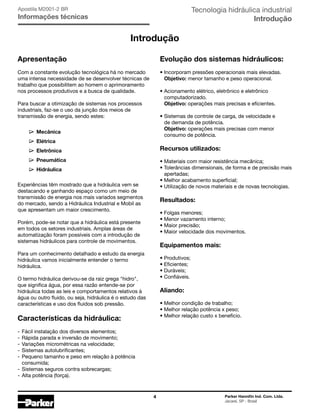

Introdução
Apresentação
Com a constante evolução tecnológica há no mercado
uma intensa necessidade de se desenvolver técnicas de
trabalho que possibilitem ao homem o aprimoramento
nos processos produtivos e a busca de qualidade.
Para buscar a otimização de sistemas nos processos
industriais, faz-se o uso da junção dos meios de
transmissão de energia, sendo estes:
Mecânica
Elétrica
Eletrônica
Pneumática
Hidráulica
Experiências têm mostrado que a hidráulica vem se
destacando e ganhando espaço como um meio de
transmissão de energia nos mais variados segmentos
do mercado, sendo a Hidráulica Industrial e Mobil as
que apresentam um maior crescimento.
Porém, pode-se notar que a hidráulica está presente
em todos os setores industriais. Amplas áreas de
automatização foram possíveis com a introdução de
sistemas hidráulicos para controle de movimentos.
Para um conhecimento detalhado e estudo da energia
hidráulica vamos inicialmente entender o termo
hidráulica.
O termo hidráulica derivou-se da raiz grega "hidro",
que significa água, por essa razão entende-se por
hidráulica todas as leis e comportamentos relativos à
água ou outro fluido, ou seja, hidráulica é o estudo das
características e uso dos fluidos sob pressão.
Características da hidráulica:
- Fácil instalação dos diversos elementos;
- Rápida parada e inversão de movimento;
- Variações micrométricas na velocidade;
- Sistemas autolubrificantes;
- Pequeno tamanho e peso em relação à potência
consumida;
- Sistemas seguros contra sobrecargas;
- Alta potência (força).
Evolução dos sistemas hidráulicos:
• Incorporam pressões operacionais mais elevadas.
Objetivo: menor tamanho e peso operacional.
• Acionamento elétrico, eletrônico e eletrônico
computadorizado.
Objetivo: operações mais precisas e eficientes.
• Sistemas de controle de carga, de velocidade e
de demanda de potência.
Objetivo: operações mais precisas com menor
consumo de potência.
Recursos utilizados:
• Materiais com maior resistência mecânica;
• Tolerâncias dimensionais, de forma e de precisão mais
apertadas;
• Melhor acabamento superficial;
• Utilização de novos materiais e de novas tecnologias.
Resultados:
• Folgas menores;
• Menor vazamento interno;
• Maior precisão;
• Maior velocidade dos movimentos.
Equipamentos mais:
• Produtivos;
• Eficientes;
• Duráveis;
• Confiáveis.
Aliando:
• Melhor condição de trabalho;
• Melhor relação potência x peso;
• Melhor relação custo x benefício.

3. 5 Parker Hannifin Ind. Com. Ltda.
Jacareí, SP - Brasil
Tecnologia hidráulica industrial
Introdução
Apostila M2001-2 BR
Informações técnicas
Fonte de energia: motor elétrico ou à combustão.
Sistema hidráulico: gera, controla e aplica potência hidráulica.
Grupo de geração: transforma potência mecânica em hidráulica.
BOMBAS HIDRÁULICAS.
Grupo de controle: controla a potência hidráulica.
COMANDOS E VÁLVULAS.
Grupo de atuação: transforma potência hidráulica em mecânica.
CILINDROS E MOTORES.
Grupo de ligação: conexões, tubos e mangueiras.
Unidades:
• Pressão: força exercida por unidade de área.
Causa: - resistência ao escoamento do fluido;
- restrição na tubulação;
- carga do atuador.
Principais unidades: kgf/cm², bar e psi.
• Vazão: volume deslocado por unidade de tempo.
Causa: diferença de potencial energético.
Principais unidade: gpm e lpm.
• Deslocamento: volume deslocado por revolução.
Principal unidade: cm3
/rev.

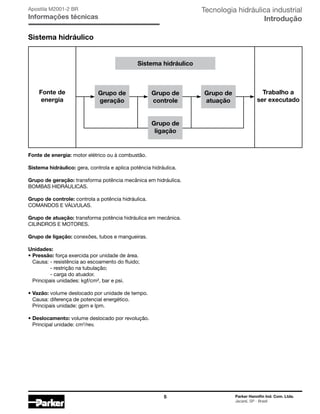

Sistema hidráulico
Fonte de
energia
Trabalho a
ser executado
Sistema hidráulico
Grupo de
geração
Grupo de
controle
Grupo de
ligação
Grupo de
atuação

4. 6 Parker Hannifin Ind. Com. Ltda.
Jacareí, SP - Brasil
Tecnologia hidráulica industrial
Introdução
Apostila M2001-2 BR
Informações técnicas

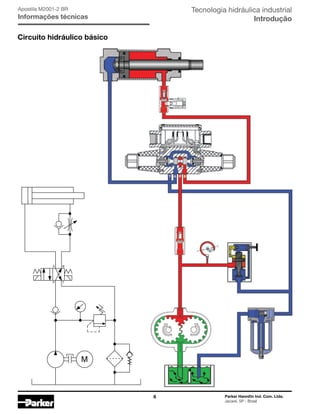

Circuito hidráulico básico
M
A
P
B
T

5. 7 Parker Hannifin Ind. Com. Ltda.
Jacareí, SP - Brasil
Tecnologia hidráulica industrial
Introdução
Apostila M2001-2 BR
Informações técnicas
M
Linha de pressão
Linha de sucção
Conjunto motor/bomba
Linha de retorno
Filtro de ar (respiro)
2 x vazão da bomba
20% ar
Filtro de retorno com
bypass de 15 a 25 µ
3 x vazão da bomba
Filtro de sucção
de 90 a 120 µ
3 x vazão da bomba
Filtro de pressão de 3 a 5 µ
3 x vazão da bomba
Volume do reservatório
2 a 4 x vazão da bomba
Linha de dreno
Dreno
Chicana 2/3 do nível do óleo
Funções:
- Evitar turbulência;
- Refrigerar o óleo;
- Retirar o ar do óleo.
Visor de nível e
temperatura do
óleo

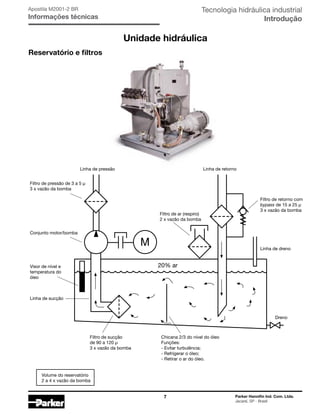

Unidade hidráulica
Reservatório e filtros

6. 8 Parker Hannifin Ind. Com. Ltda.
Jacareí, SP - Brasil
Tecnologia hidráulica industrial
Introdução
Apostila M2001-2 BR
Notas
