Retificadores calculos
- 1. Retificador em MeiaOnda – Circuito e Gráficos Tensão em Meia Onda na carga Diodo Não Conduz – Não Passa Tensão para a carga Diodo Conduz – Passa Tensão para a carga VP – Tensão no Primário VS – Tensão no Secundário Vd – Tensão no Diodo VC – Tensão na Carga
- 2. Vmax é ovalor máximo atingido pela senóide, ocorrendo nos dois semi- ciclos – positivo e negativo. Vdc é o valor médio da tensão aplicada na carga, ou seja, o valor de tensão contínuo resultante dos valores pulsantes sejam eles em meio ciclo ou ciclo completo.
- 3. Formulário para oRetificador em Meia Onda Ponto máximo de tensão – Vmax Vmax = Vs. √2 Tensão média na carga – Vdc Vdc = Vmax Π Valor médio da corrente na carga – Idc Idc = Imax = Vdc Π R Tensão de pico reversa no diodo – Piv Piv = Vmax Corrente média no diodo – Id Id = Idc Corrente máxima na carga – Imax Imax = Vmax R Corrente máxima no diodo – Idmax Idmax = Imax As especificações do diodo a ser escolhido devem se enquadrar nos valores obtidos através dos cálculos de Id e Piv.
- 4. Retificador de OndaCompleta Com Center Tape – Circuito e Gráficos Alimenta o diodo D2 Alimenta o diodo D1 VP – Tensão no Primário VS/2 – Metade da Tensão no Secundário Vd1 – Tensão no Diodo D1 Vd2 – Tensão no Diodo D2 VC – Tensão na Carga * As Tensões VS/2 são defasadas em 180°, uma em relação à outra.
- 5. Formulário para oRetificador de Onda Completa Com Center Tape Ponto máximo de tensão – Vmax Vmax = Vs. √2 Obs.: Teremos Vmax para Vs1 e Vs2 2 Tensão média na carga – Vdc Vdc = 2.Vmax Π Valor médio da corrente na carga – Idc Idc = 2.Imax = Vdc Π R Tensão de pico reversa no diodo – Piv Piv = 2.Vmax Corrente média no diodo – Id Id1 = Id2 = Idc 2 Corrente máxima na carga – Imax Imax = Vmax R Corrente máxima no diodo – Idmax Idmax = Imax As especificações do diodo a ser escolhido devem se enquadrar nos valores obtidos através dos cálculos de Id e Piv.

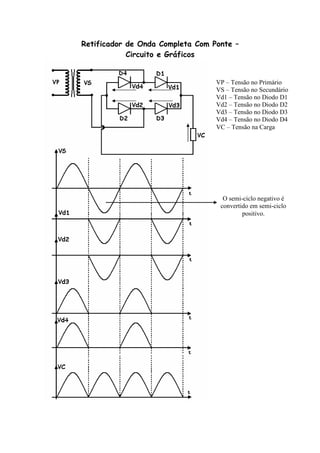

- 6. Retificador de OndaCompleta Com Ponte – Circuito e Gráficos O semi-ciclo negativo é convertido em semi-ciclo positivo. VP – Tensão no Primário VS – Tensão no Secundário Vd1 – Tensão no Diodo D1 Vd2 – Tensão no Diodo D2 Vd3 – Tensão no Diodo D3 Vd4 – Tensão no Diodo D4 VC – Tensão na Carga
- 7. Formulário para oRetificador de Onda Completa Com Ponte Ponto máximo de tensão – Vmax Vmax = Vs. √2 Tensão média na carga – Vdc Vdc = 2.Vmax Π Valor médio da corrente na carga – Idc Idc = 2.Imax = Vdc Π R Tensão de pico reversa no diodo – Piv Piv = Vmax Corrente média no diodo – Id Id1 = Id2 = Id3 = Id4 = Idc 2 Corrente máxima na carga – Imax Imax = Vmax R Corrente máxima no diodo – Idmax Idmax = Imax As especificações do diodo a ser escolhido devem se enquadrar nos valores obtidos através dos cálculos de Id e Piv.
