Hau2 aula01

Por uma História das Teorias em
Arquitetura e Urbanismo
RENASCIMENTO E BARROCO
uma revisão
HHHHAAAAUUUU IIIIIIII – PPPPoooorrrr uuuummmmaaaa HHHHiiiissssttttóóóórrrriiiiaaaa ddddaaaassss TTTTeeeeoooorrrriiiiaaaassss
PPPPrrrrooooffff.... MMMMsssscccc.... RRRRaaaapppphhhhaaaaeeeellll RRRRooooddddrrrriiiigggguuuueeeessss

História da Arquitetura e Urbanismo 2
Dialética Teorias e Práticas
Ao longo do tempo
HISTÓRIA DAS TEORIAS
em Arquitetura e Urbanismo

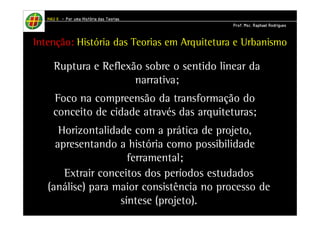

Intenção: História das Teorias em Arquitetura e Urbanismo
Ruptura e Reflexão sobre o sentido linear da
narrativa;
Foco na compreensão da transformação do
conceito de cidade através das arquiteturas;
Horizontalidade com a prática de projeto,
apresentando a história como possibilidade
ferramental;
Extrair conceitos dos períodos estudados
(análise) para maior consistência no processo de
síntese (projeto).

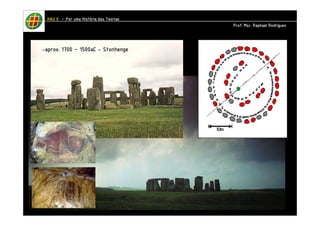

-aaaapppprrrrooooxxxx.... 1111777700000000 – 1111555500000000aaaaCCCC - SSSSttttoooonnnnhhhheeeennnnggggeeee

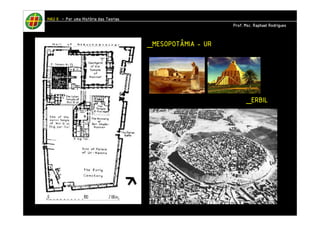

____MMMMEEEESSSSOOOOPPPPOOOOTTTTÂÂÂÂMMMMIIIIAAAA -- UUUURRRR
____EEEERRRRBBBBIIIILLLL

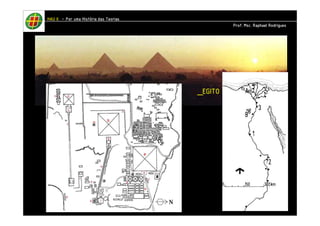

____EEEEGGGGIIIITTTTOOOO

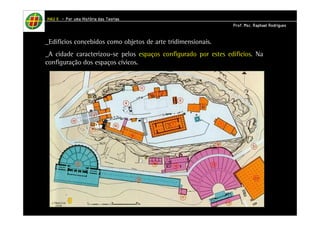

_Edifícios concebidos como objetos de arte tridimensionais.
_A cidade caracterizou-se pelos espaços configurado por estes edifícios. Na
configuração dos espaços cívicos.

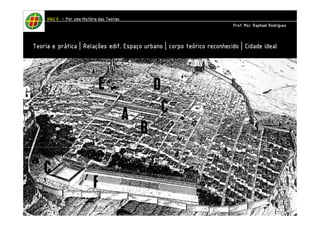

TTTTeeeeoooorrrriiiiaaaa e pppprrrrááááttttiiiiccccaaaa | RRRReeeellllaaaaççççõõõõeeeessss eeeeddddiiiiffff. EEEEssssppppaaaaççççoooo uuuurrrrbbbbaaaannnnoooo | ccccoooorrrrppppoooo tttteeeeóóóórrrriiiiccccoooo rrrreeeeccccoooonnnnhhhheeeecccciiiiddddoooo | CCCCiiiiddddaaaaddddeeee iiiiddddeeeeaaaallll

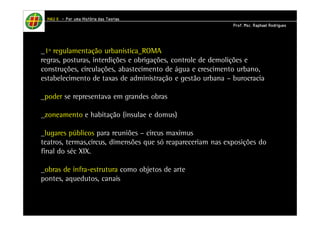

_1º regulamentação urbanística_ROMA
regras, posturas, interdições e obrigações, controle de demolições e
construções, circulações, abastecimento de água e crescimento urbano,
estabelecimento de taxas de administração e gestão urbana – burocracia
_poder se representava em grandes obras
_zoneamento e habitação (insulae e domus)
_lugares públicos para reuniões – circus maximus
teatros, termas,circus, dimensões que só reapareceriam nas exposições do
final do séc XIX.
_obras de infra-estrutura como objetos de arte
pontes, aquedutos, canais

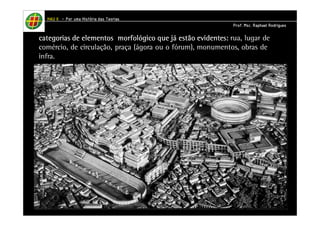

categorias de elementos morfológico que já cccaaattteeegggooorrriiiaaasss dddeee eeellleeemmmeeennntttooosss mmmooorrrfffooolllóóógggiiicccooo qqquuueee jjjááá eeeessssttttããããoooo eeeevvvviiiiddddeeeennnntttteeeessss:::: rua, lugar de
comércio, de circulação, praça (ágora ou o fórum), monumentos, obras de
infra.

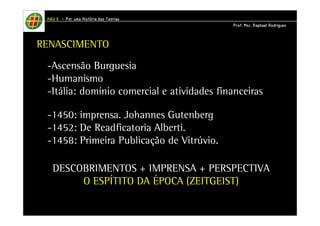

RENASCIMENTO
-Ascensão Burguesia
-Humanismo
-Itália: domínio comercial e atividades financeiras
-1450: imprensa. Johannes Gutenberg
-1452: De Readficatoria Alberti.
-1458: Primeira Publicação de Vitrúvio.
DESCOBRIMENTOS + IMPRENSA + PERSPECTIVA
O ESPÍTITO DA ÉPOCA (ZEITGEIST)

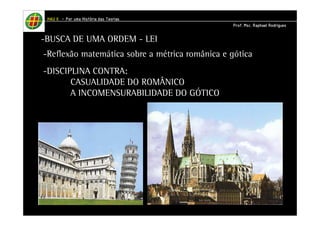

-BUSCA DE UMA ORDEM - LEI
-Reflexão matemática sobre a métrica românica e gótica
-DISCIPLINA CONTRA:
CASUALIDADE DO ROMÂNICO
A INCOMENSURABILIDADE DO GÓTICO

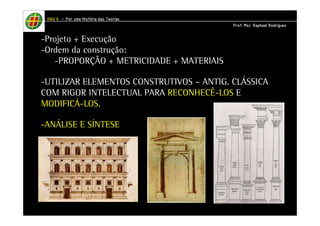

-Projeto + Execução
-Ordem da construção:
-PROPORÇÃO + METRICIDADE + MATERIAIS
-UTILIZAR ELEMENTOS CONSTRUTIVOS – ANTIG. CLÁSSICA
COM RIGOR INTELECTUAL PARA RECONHECÊ-LOS E
MODIFICÁ-LOS.
-ANÁLISE E SÍNTESE

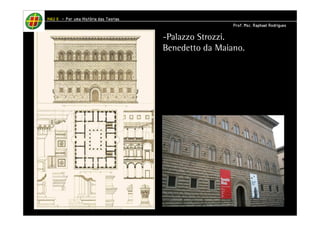

-Palazzo Strozzi.
Benedetto da Maiano.

-COM BRUNELLESCHI: Não é mais o edifício que possui o
homem, mas este que, aprendendo a lei simples do espaço,
possui o segredo do edifício. (ZEVI)

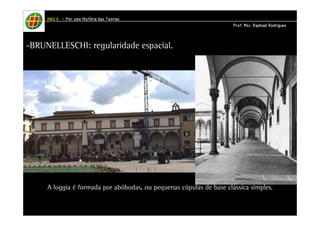

-BRUNELLESCHI: regularidade espacial.
SPEDALE DEGLI INNOCENTI
Florença
A loggia é formada por abóbodas, ou pequenas cúpulas de base clássica simples.

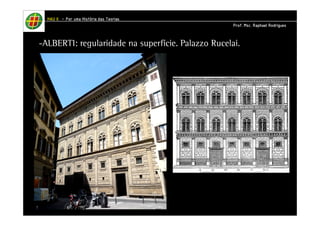

-ALBERTI: regularidade na superfície. Palazzo Rucelai.

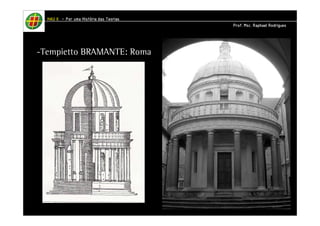

-Tempietto BRAMANTE: Roma

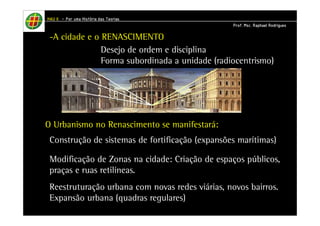

-A cidade e o RENASCIMENTO
Desejo de ordem e disciplina
Forma subordinada a unidade (radiocentrismo)
O Urbanismo no Renascimento se manifestará:
Construção de sistemas de fortificação (expansões marítimas)
Modificação de Zonas na cidade: Criação de espaços públicos,
praças e ruas retilíneas.
Reestruturação urbana com novas redes viárias, novos bairros.
Expansão urbana (quadras regulares)

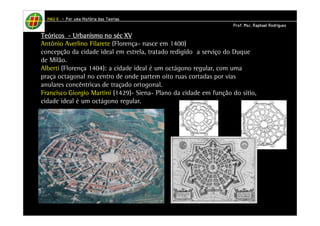

TTTTeeeeóóóórrrriiiiccccoooossss - UUUUrrrrbbbbaaaannnniiiissssmmmmoooo nnnnoooo sssséééécccc XXXXVVVV
Antônio Averlino Filarete (Florença- nasce em 1400)
concepção da cidade ideal em estrela, tratado redigido a serviço do Duque
de Milão.
Alberti (Florença 1404): a cidade ideal é um octágono regular, com uma
praça octagonal no centro de onde partem oito ruas cortadas por vias
anulares concêntricas de traçado ortogonal.
Francisco Giorgio Martini (1429)- Siena- Plano da cidade em função do sítio,
cidade ideal é um octágono regular.

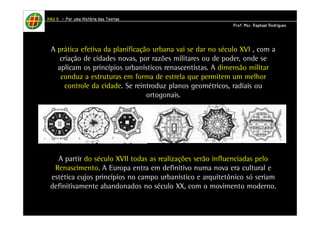

A prática efetiva da planificação urbana vai se dar no século XVI , com a
criação de cidades novas, por razões militares ou de poder, onde se
aplicam os princípios urbanísticos renascentistas. A dimensão militar
conduz a estruturas em forma de estrela que permitem um melhor
controle da cidade. Se reintroduz planos geométricos, radiais ou
ortogonais.
A partir do século XVII todas as realizações serão influenciadas pelo
Renascimento. A Europa entra em definitivo numa nova era cultural e
estética cujos princípios no campo urbanístico e arquitetônico só seriam
definitivamente abandonados no século XX, com o movimento moderno.

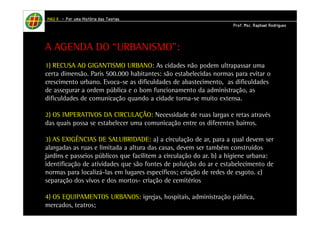

A AGENDA DO “URBANISMO”:
1) RECUSA AO GIGANTISMO URBANO: As cidades não podem ultrapassar uma
certa dimensão. Paris 500.000 habitantes: são estabelecidas normas para evitar o
crescimento urbano. Evoca-se as dificuldades de abastecimento, as dificuldades
de assegurar a ordem pública e o bom funcionamento da administração, as
dificuldades de comunicação quando a cidade torna-se muito extensa.
2) OS IMPERATIVOS DA CIRCULAÇÃO: Necessidade de ruas largas e retas através
das quais possa se estabelecer uma comunicação entre os diferentes bairros.
3) AS EXIGÊNCIAS DE SALUBRIDADE: a) a circulação de ar, para a qual devem ser
alargadas as ruas e limitada a altura das casas, devem ser também construídos
jardins e passeios públicos que facilitem a circulação do ar. b) a higiene urbana:
identificação de atividades que são fontes de poluição do ar e estabelecimento de
normas para localizá-las em lugares específicos; criação de redes de esgoto. c)
separação dos vivos e dos mortos- criação de cemitérios
4) OS EQUIPAMENTOS URBANOS: igrejas, hospitais, administração pública,
mercados, teatros;

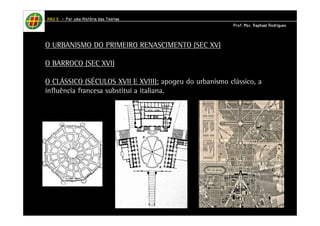

O URBANISMO DO PRIMEIRO RENASCIMENTO (SEC XV)
O BARROCO (SEC XVI)
O CLÁSSICO (SÉCULOS XVII E XVIII): apogeu do urbanismo clássico, a
influência francesa substitui a italiana.

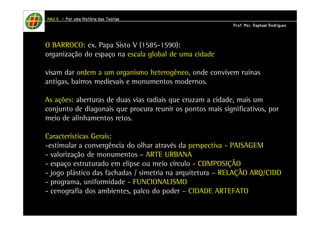

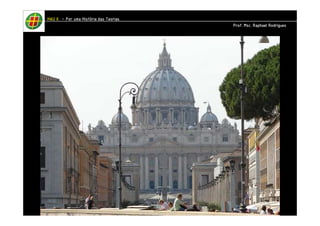

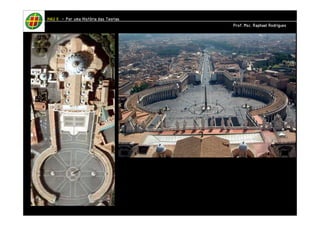

O BARROCO: ex. Papa Sisto V (1585-1590):
organização do espaço na escala global de uma cidade
visam dar ordem a um organismo heterogêneo, onde convivem ruínas
antigas, bairros medievais e monumentos modernos.

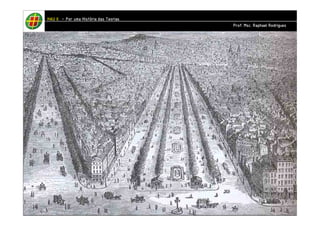

As ações: aberturas de duas vias radiais que cruzam a cidade, mais um
conjunto de diagonais que procura reunir os pontos mais significativos, por
meio de alinhamentos retos.
Características Gerais:
-estimular a convergência do olhar através da perspectiva - PAISAGEM
- valorização de monumentos – ARTE URBANA

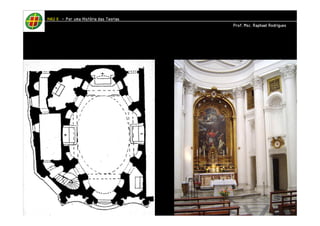

- espaço estruturado em elipse ou meio círculo - COMPOSIÇÃO
- jogo plástico das fachadas / simetria na arquitetura – RELAÇÃO ARQ/CIDD
- programa, uniformidade - FUNCIONALISMO
- cenografia dos ambientes, palco do poder – CIDADE ARTEFATO

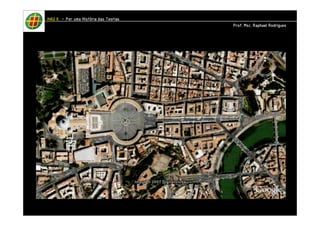

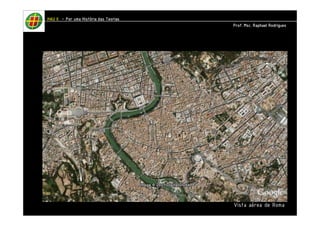

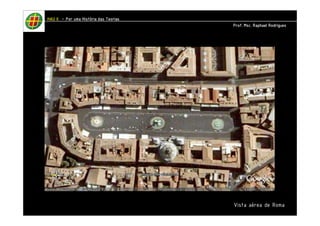

Vista aérea de Roma

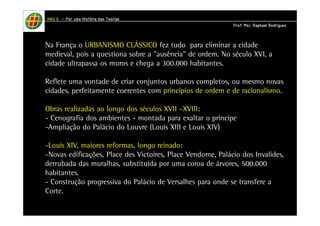

Na França o URBANISMO CLÁSSICO fez tudo para eliminar a cidade
medieval, pois a questiona sobre a "ausência" de ordem. No século XVI, a
cidade ultrapassa os muros e chega a 300.000 habitantes.
Reflete uma vontade de criar conjuntos urbanos completos, ou mesmo novas
cidades, perfeitamente coerentes com princípios de ordem e de racionalismo.
Obras realizadas ao longo dos séculos XVII –XVIII:
- Cenografia dos ambientes - montada para exaltar o príncipe
-Ampliação do Palácio do Louvre (Louis XIII e Louis XIV)
-Louis XIV, maiores reformas, longo reinado:

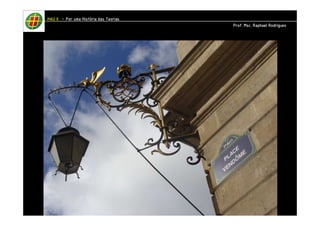

-Novas edificações, Place des Victoires, Place Vendome, Palácio dos Invalides,
derrubada das muralhas, substituída por uma coroa de árvores, 500.000
habitantes.
- Construção progressiva do Palácio de Versalhes para onde se transfere a
Corte.

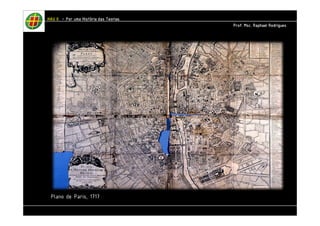

Plano de Paris, 1717

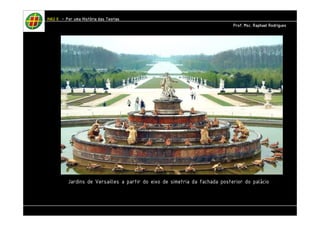

Jardins de Versailles a partir do eixo de simetria da fachada posterior do palácio

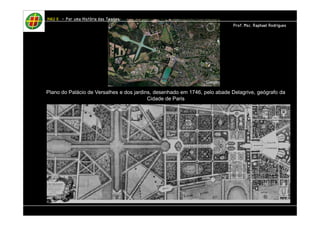

Plano do Palácio de Versalhes e dos jardins, desenhado em 1746, pelo abade Delagrive, geógrafo da
Cidade de Paris

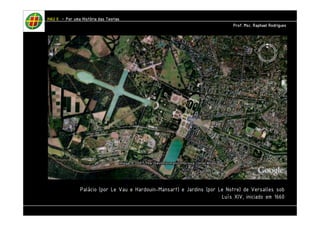

Palácio (por Le Vau e Hardouin-Mansart) e Jardins (por Le Notre) de Versalles sob
Luís XIV, iniciado em 1660

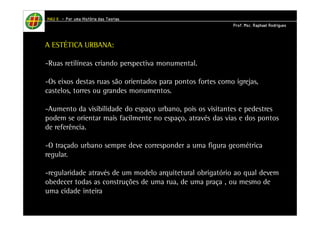

A ESTÉTICA URBANA:
-Ruas retilíneas criando perspectiva monumental.
-Os eixos destas ruas são orientados para pontos fortes como igrejas,
castelos, torres ou grandes monumentos.
-Aumento da visibilidade do espaço urbano, pois os visitantes e pedestres
podem se orientar mais facilmente no espaço, através das vias e dos pontos
de referência.
-O traçado urbano sempre deve corresponder a uma figura geométrica
regular.
-regularidade através de um modelo arquitetural obrigatório ao qual devem
obedecer todas as construções de uma rua, de uma praça , ou mesmo de
uma cidade inteira.

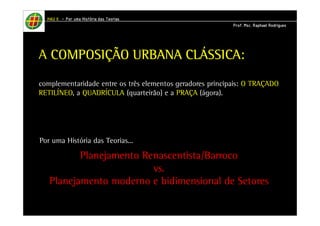

A CCCCOOOOMMMMPPPPOOOOSSSSIIIIÇÇÇÇÃÃÃÃOOOO UUUURRRRBBBBAAAANNNNAAAA CCCCLÁÁÁÁSSSSSSSSIIIICCCCAAAA:
complementaridade entre os três elementos geradores principais: O TRAÇADO
RETILÍNEO, a QUADRÍCULA (quarteirão) e a PRAÇA (ágora).
Por uma História das Teorias...
Planejamento Renascentista/Barroco
vs.

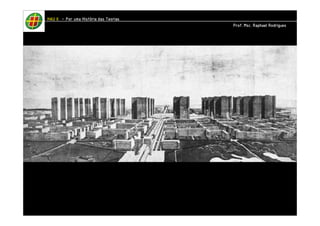

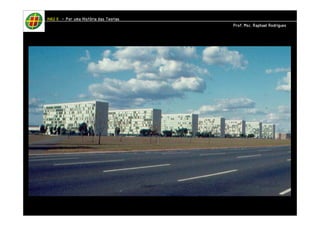

Planejamento moderno e bidimensional de Setores

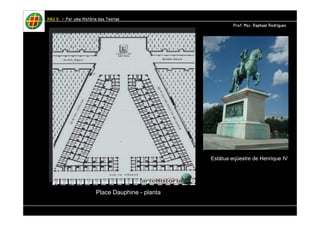

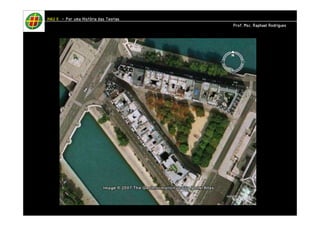

Place Dauphine - planta
Estátua eqüestre de Henrique IV

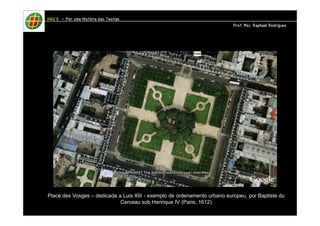

Place des Vosges – dedicada a Luis XIII - exemplo de ordenamento urbano europeu, por Baptiste du
Cerceau sob Henrique IV (Paris, 1612)

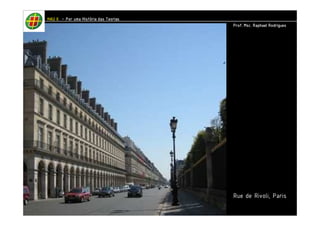

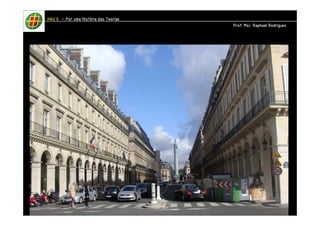

Rue de Rivoli, Paris
ufjf – faculdade de engenharia – departamento de arquitetura e urbanismo – EVAU I – Prof. Carlos Eduardo Ribeiro

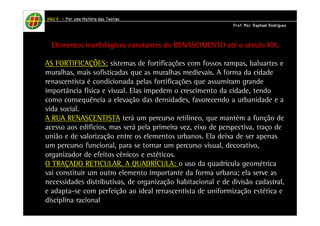

EEEElllleeeemmmmeeeennnnttttoooossss mmmmoooorrrrffffoooollllóóóóggggiiiiccccoooossss ccccoooonnnnssssttttaaaannnntttteeeessss ddddoooo RRRREEEENNNNAAAASSSSCCCCIIIIMMMMEEEENNNNTTTTOOOO aaaattttéééé oooo ssssééééccccuuuulllloooo XXXXIIIIXXXX....
AS FORTIFICAÇÕES: sistemas de fortificações com fossos rampas, baluartes e
muralhas, mais sofisticadas que as muralhas medievais. A forma da cidade
renascentista é condicionada pelas fortificações que assumiram grande
importância física e visual. Elas impedem o crescimento da cidade, tendo
como consequência a elevação das densidades, favorecendo a urbanidade e a
vida social.
A RUA RENASCENTISTA terá um percurso retilíneo, que mantém a função de
acesso aos edifícios, mas será pela primeira vez, eixo de perspectiva, traço de
união e de valorização entre os elementos urbanos. Ela deixa de ser apenas
um percurso funcional, para se tornar um percurso visual, decorativo,
organizador de efeitos cênicos e estéticos.

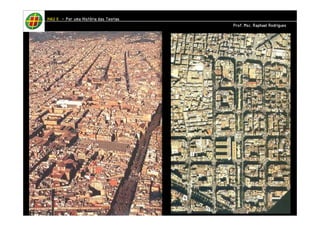

O TRAÇADO RETICULAR, A QUADRÍCULA: o uso da quadrícula geométrica
vai constituir um outro elemento importante da forma urbana; ela serve as
necessidades distributivas, de organização habitacional e de divisão cadastral,
e adapta-se com perfeição ao ideal renascentista de uniformização estética e
disciplina racional

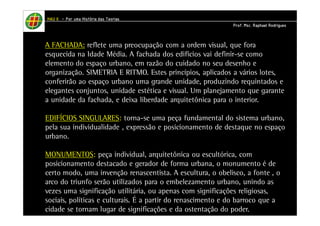

A FACHADA: reflete uma preocupação com a ordem visual, que fora
esquecida na Idade Média. A fachada dos edifícios vai definir-se como
elemento do espaço urbano, em razão do cuidado no seu desenho e
organização. SIMETRIA E RITMO. Estes princípios, aplicados a vários lotes,
conferirão ao espaço urbano uma grande unidade, produzindo requintados e
elegantes conjuntos, unidade estética e visual. Um planejamento que garante
a unidade da fachada, e deixa liberdade arquitetônica para o interior.
EDIFÍCIOS SINGULARES: torna-se uma peça fundamental do sistema urbano,
pela sua individualidade , expressão e posicionamento de destaque no espaço
urbano.
MONUMENTOS: peça individual, arquitetônica ou escultórica, com
posicionamento destacado e gerador de forma urbana, o monumento é de
certo modo, uma invenção renascentista. A escultura, o obelisco, a fonte , o
arco do triunfo serão utilizados para o embelezamento urbano, unindo as
vezes uma significação utilitária, ou apenas com significações religiosas,
sociais, políticas e culturais. É a partir do renascimento e do barroco que a
cidade se tornam lugar de significações e da ostentação do poder.

ufjf – faculdade de engenharia – departamento de arquitetura e urbanismo – EVAU I – Prof. Carlos Eduardo Ribeiro

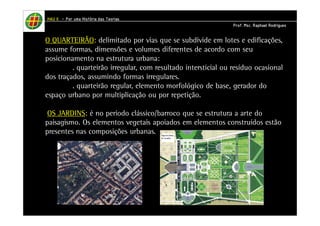

O QUARTEIRÃO: delimitado por vias que se subdivide em lotes e edificações,
assume formas, dimensões e volumes diferentes de acordo com seu
posicionamento na estrutura urbana:
. quarteirão irregular, com resultado intersticial ou resíduo ocasional
dos traçados, assumindo formas irregulares.
. quarteirão regular, elemento morfológico de base, gerador do
espaço urbano por multiplicação ou por repetição.
OS JARDINS: é no período clássico/barroco que se estrutura a arte do
paisagismo. Os elementos vegetais apoiados em elementos construídos estão
presentes nas composições urbanas.

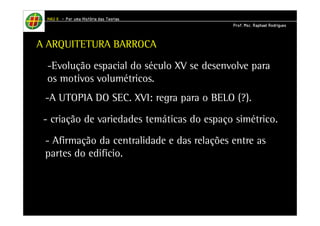

A ARQUITETURA BARROCA
-Evolução espacial do século XV se desenvolve para
os motivos volumétricos.
-A UTOPIA DO SEC. XVI: regra para o BELO (?).
- criação de variedades temáticas do espaço simétrico.
- Afirmação da centralidade e das relações entre as
partes do edifício.

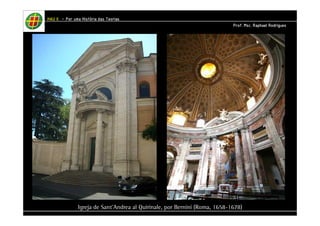

Igreja de Sant’Andrea al Quirinale, por Bernini (Roma, 1658-1678)

- NOVO SENTIDO À VOLUMETRIA
-equilíbrio plástico e formal da massa construída
- preferência pelo conjunto sólido e monumental
Igreja Gesú, Vignola –
idéia de fundir a nave da
basílica medieval com um
edifício planificado típico
da Alta Renascença
(Roma, início em 1568)

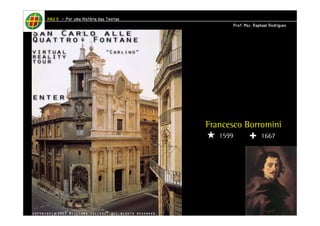

Francesco Borromini
1599 1667

PLANO
ESPAÇO
VOLUMETRIA
DECORAÇÃO
DEIXAM DE SER DISCURSO DE CONCEPÇÃO
SENTENÇA
MODELO
IMPOSIÇÃO

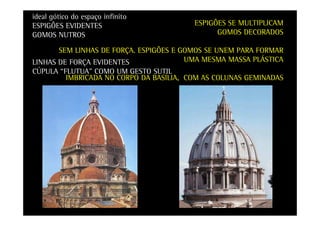

ideal gótico do espaço infinito
ESPIGÕES EVIDENTES
GOMOS NUTROS
LINHAS DE FORÇA EVIDENTES
CÚPULA “FLUTUA” COMO UM GESTO SUTIL
ESPIGÕES SE MULTIPLICAM
GOMOS DECORADOS
SEM LINHAS DE FORÇA. ESPIGÕES E GOMOS SE UNEM PARA FORMAR
UMA MESMA MASSA PLÁSTICA
IMBRICADA NO CORPO DA BASÍLIA, COM AS COLUNAS GEMINADAS

CENAS DE UM PRÓXIMO CAPÍTULO...

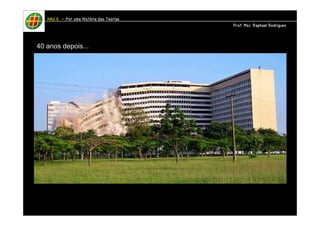

40 anos depois...

CCCCEEEENNNNTTTTRRRRAAAALIIIIDDDDAAAADDDDEEEE
DDDDIIIISSSSPPPPEEEERRRRSSSSÃÃÃÃOOOO
CCCCOOOONNNNCCCCEEEENNNNTTTTRRRRAAAAÇÇÇÇÃÃÃÃOOOO
HHHHIIIIGGGGIIIIEEEENNNNIIIIZZZZAAAAÇÇÇÇÃÃÃÃOOOO
EEEEXXXXPPPPAAAANNNNSSSSÃÃÃÃOOOO
MMMMOOOOBBBBIIIILIIIIDDDDAAAADDDDEEEE
FFFFRRRRAAAAGGGGMMMMEEEENNNNTTTTAAAAÇÇÇÇÃÃÃÃOOOO
CCCCOOOONNNNTTTTRRRROOOOLEEEE
SSSSEEEEGGGGMMMMEEEENNNNTTTTAAAAÇÇÇÇÃÃÃÃOOOO
PPPPAAAARRRRTTTTIIIICCCCIIIIPPPPAAAAÇÇÇÇÃÃÃÃOOOO
RRRRUUUUPPPPTTTTUUUURRRRAAAA
SSSSAAAALUUUUBBBBRRRRIIIIDDDDAAAADDDDEEEE
DDDDEEEENNNNSSSSIIIIDDDDAAAADDDDEEEE
PPPPRRRROOOOMMMMEEEENNNNAAAADDDDEEEE
OOOORRRRGGGGAAAANNNNIIIIZZZZAAAAÇÇÇÇÃÃÃÃOOOO
RRRREEEEGGGGUUUULAAAAMMMMEEEENNNNTTTTAAAAÇÇÇÇÃÃÃÃOOOO
TTTTEEEEMMMMPPPPOOOO
SSSSUUUUSSSSTTTTEEEENNNNTTTTAAAABBBBIIIILIIIIDDDDAAAADDDDEEEE
MMMMEEEEMMMMÓÓÓÓRRRRIIIIAAAA
FFFFLUUUUXXXXOOOO
IIIIDDDDEEEENNNNTTTTIIIIDDDDAAAADDDDEEEE
FFFFUUUUNNNNÇÇÇÇÕÕÕÕEEEESSSS
UUUUSSSSOOOOSSSS
ZZZZOOOONNNNEEEEAAAAMMMMEEEENNNNTTTTOOOO
HHHHOOOOMMMMOOOOGGGGEEEEIIIINNNNIIIIZZZZAAAAÇÇÇÇÃÃÃÃOOOO
PPPPAAAAIIIISSSSAAAAGGGGEEEENNNNSSSS
PPPPEEEERRRRMMMMAAAANNNNÊÊÊÊNNNNCCCCIIIIAAAASSSS
PPPPOOOODDDDEEEERRRR
CCCCOOOOMMMMPPPPOOOOSSSSIIIIÇÇÇÇÃÃÃÃOOOO
MMMMOOOORRRRFFFFOOOOLOOOOGGGGIIIIAAAA
DDDDIIIISSSSCCCCIIIIPPPPLIIIINNNNAAAA
MMMMOOOODDDDEEEERRRRNNNNIIIIDDDDAAAADDDDEEEE PPPPEEEERRRRIIIIFFFFEEEERRRRIIIIAAAA
UUUUTTTTOOOOPPPPIIIIAAAA
TTTTOOOOTTTTAAAALIIIIDDDDAAAADDDDEEEE
UUUUNNNNIIIIDDDDAAAADDDDEEEE
AAAADDDDEEEENNNNSSSSAAAAMMMMEEEENNNNTTTTOOOO
EEEESSSSTTTTÉÉÉÉTTTTIIIICCCCAAAA
PPPPRRRROOOOPPPPOOOORRRRÇÇÇÇÃÃÃÃOOOO
RRRRIIIITTTTMMMMOOOO
EEEESSSSPPPPAAAACCCCIIIIAAAALIIIIDDDDAAAADDDDEEEE
TTTTEEEEAAAATTTTRRRRAAAALIIIIDDDDAAAADDDDEEEE
ZZZZOOOONNNNEEEEAAAAMMMMEEEENNNNTTTTOOOO
EEEEIIIIXXXXOOOOSSSS
FFFFOOOOCCCCOOOO
DDDDIIIIRRRREEEEÇÇÇÇÃÃÃÃOOOO
PPPPAAAARRRRTTTTIIIIÇÇÇÇÃÃÃÃOOOO

Hau2 aula01

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Hau2 aula01

Último

Hau2 aula01
