Lubrificantes têm como função principal reduzir o atrito entre peças móveis. São compostos por uma base (mineral, semi-sintética ou sintética) e aditivos que melhoram suas propriedades. A viscosidade é a característica mais importante e varia de acordo com a classificação SAE.

1. FUNDAMENTOS
DA
LUBRIFICAÇÃO
MÓDULO I
1

2. Agenda
 Lubrificação – Conceitos
 Óleo Básico
 Viscosidade
 Aditivos
2

3. Porque Lubrificar?
ATRITO:
Resistência ao movimento relativo entre dois corpos.
GERA: calor e desgaste  CONSOME: energia
LUBRIFICAR para reduzir o atrito entre as peças.
3

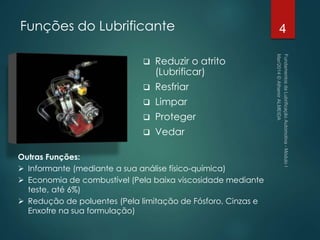

4.  Reduzir o atrito
(Lubrificar)
 Resfriar
 Limpar
 Proteger
 Vedar
4
Outras Funções:
 Informante (mediante a sua análise físico-química)
 Economia de combustível (Pela baixa viscosidade mediante
teste, até 6%)
 Redução de poluentes (Pela limitação de Fósforo, Cinzas e
Enxofre na sua formulação)
Funções do Lubrificante

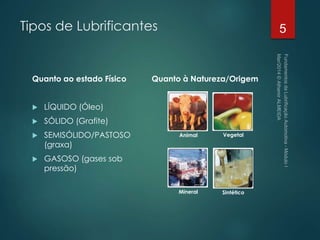

5. Tipos de Lubrificantes
Quanto ao estado Físico
 LÍQUIDO (Óleo)
 SÓLIDO (Grafite)
 SEMISÓLIDO/PASTOSO
(graxa)
 GASOSO (gases sob
pressão)
Quanto à Natureza/Origem
5
Animal
Mineral
Vegetal
Sintético

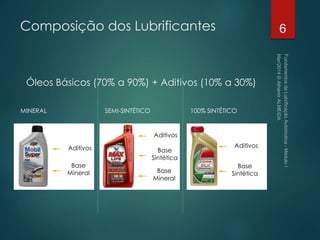

6. Composição dos Lubrificantes
Óleos Básicos (70% a 90%) + Aditivos (10% a 30%)
MINERAL SEMI-SINTÉTICO 100% SINTÉTICO
6
Aditivos
Base
Sintética
Aditivos
Base
Sintética
Base
Mineral
Aditivos
Base
Mineral

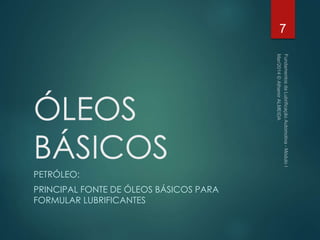

7. ÓLEOS
BÁSICOS
PETRÓLEO:
PRINCIPAL FONTE DE ÓLEOS BÁSICOS PARA
FORMULAR LUBRIFICANTES
7

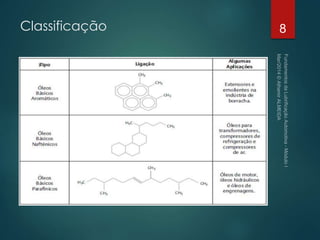

8. Classificação 8

9. GASES
NAFTA
GASOLINA
QUEROSENE
DIESEL
ÓLEO BÁSICO
Processos 9
ASFALTO
Torre de Destilação Sub-Produtos
Plataforma de
Prospecção
Refinaria de
Petróleo

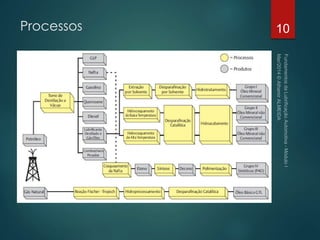

10. Processos 10

11. Classificação API/ATIEL
CATEGORIA
IV (Índice de
Viscosidade)
TEOR DE
SATURADOS
E/OU
TEOR DE
ENXOFRE
CLASSE
GRUPO I 80 a < 120 < 90% E/OU > 0,03%
MINERAL
CONVENCIONAL
GRUPO II 80 a < 120 >= 90% E <= 0,03%
MINERAL NÃO
CONVENCIONAL
GRUPO III >= 120 >= 90% E <= 0,03%
HIDROCRAQUEADO
SINTÉTICO
GRUPO IV
POLIALFAOLEFINA
SINTÉTICO
GRUPO V
ÉSTER E OUTROS
SINTÉTICO
11
API: American Petroleum Institute
ATIEL: Association Techinque de L’Industrie Europeane des Lubrifiants

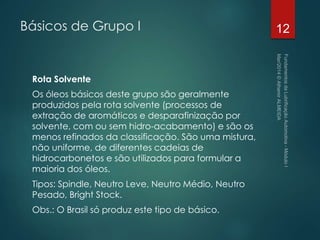

12. Básicos de Grupo I
Rota Solvente
Os óleos básicos deste grupo são geralmente
produzidos pela rota solvente (processos de
extração de aromáticos e desparafinização por
solvente, com ou sem hidro-acabamento) e são os
menos refinados da classificação. São uma mistura,
não uniforme, de diferentes cadeias de
hidrocarbonetos e são utilizados para formular a
maioria dos óleos.
Tipos: Spindle, Neutro Leve, Neutro Médio, Neutro
Pesado, Bright Stock.
Obs.: O Brasil só produz este tipo de básico.
12

13. Básicos de Grupo II
Hidrorrefino
Os óleos básicos deste grupo são produzidos por um
processo mais moderno denominado de rota
hidrorrefino. São muito utilizados para fabricação de
óleos para motor. Tem um desempenho adequado
em propriedades como volatilidade, estabilidade à
oxidação e ponto de fulgor, porém seu
desempenho é regular no que se refere a ponto de
fluidez e viscosidade a baixa temperatura. Esses
óleos tipo II são produzidos principalmente na
América do Norte, onde tem uma participação de
mercado de 45%. Os óleos classificados neste
grupo, já recebem um tratamento com hidrogênio.
13

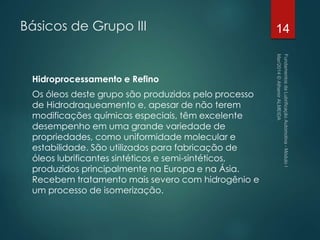

14. Básicos de Grupo III
Hidroprocessamento e Refino
Os óleos deste grupo são produzidos pelo processo
de Hidrodraqueamento e, apesar de não terem
modificações químicas especiais, têm excelente
desempenho em uma grande variedade de
propriedades, como uniformidade molecular e
estabilidade. São utilizados para fabricação de
óleos lubrificantes sintéticos e semi-sintéticos,
produzidos principalmente na Europa e na Ásia.
Recebem tratamento mais severo com hidrogênio e
um processo de isomerização.
14

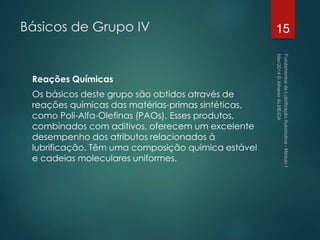

15. Básicos de Grupo IV
Reações Químicas
Os básicos deste grupo são obtidos através de
reações químicas das matérias-primas sintéticas,
como Poli-Alfa-Olefinas (PAOs). Esses produtos,
combinados com aditivos, oferecem um excelente
desempenho dos atributos relacionados à
lubrificação. Têm uma composição química estável
e cadeias moleculares uniformes.
15

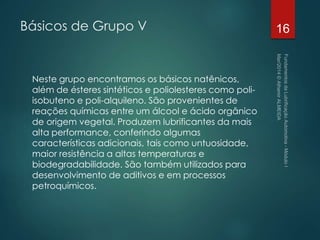

16. Básicos de Grupo V
Neste grupo encontramos os básicos natênicos,
além de ésteres sintéticos e poliolesteres como poli-
isobuteno e poli-alquileno. São provenientes de
reações químicas entre um álcool e ácido orgânico
de origem vegetal. Produzem lubrificantes da mais
alta performance, conferindo algumas
características adicionais, tais como untuosidade,
maior resistência a altas temperaturas e
biodegradabilidade. São também utilizados para
desenvolvimento de aditivos e em processos
petroquímicos.
16

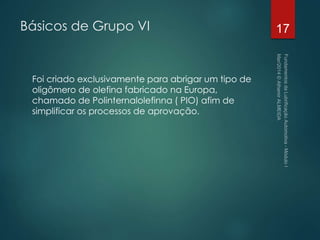

17. Básicos de Grupo VI
Foi criado exclusivamente para abrigar um tipo de
oligômero de olefina fabricado na Europa,
chamado de Polinternalolefinna ( PIO) afim de
simplificar os processos de aprovação.
17

18. Básicos GTL
Não disponível comercialmente ainda. Tem o gás
natural como fonte, é chamado também de
tecnologia Gas to Liquid ou simplesmente GTL (gás
para líquido).
18

19. Mineral SintéticoSemi-sintético
Teste de oxidação em
laboratório,
200°C, 30 horas
Quanto maior o grupo,
maior o nível de
resistência da base.
Comparações 19

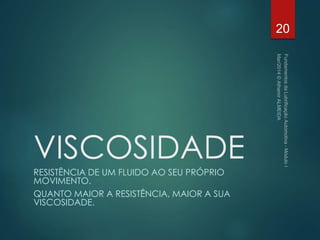

20. VISCOSIDADE
RESISTÊNCIA DE UM FLUIDO AO SEU PRÓPRIO
MOVIMENTO.
QUANTO MAIOR A RESISTÊNCIA, MAIOR A SUA
VISCOSIDADE.
20

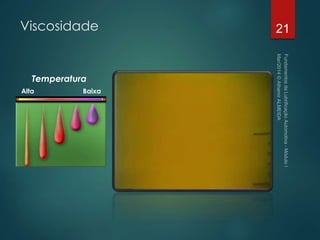

21. Alta
Temperatura
Baixa
Viscosidade 21

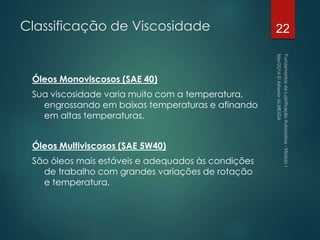

22. Classificação de Viscosidade
Óleos Monoviscosos (SAE 40)
Sua viscosidade varia muito com a temperatura,
engrossando em baixas temperaturas e afinando
em altas temperaturas.
Óleos Multiviscosos (SAE 5W40)
São óleos mais estáveis e adequados às condições
de trabalho com grandes variações de rotação
e temperatura.
22

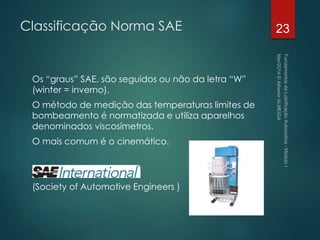

23. Classificação Norma SAE
Os “graus” SAE, são seguidos ou não da letra “W”
(winter = inverno).
O método de medição das temperaturas limites de
bombeamento é normatizada e utiliza aparelhos
denominados viscosímetros.
O mais comum é o cinemático.
(Society of Automotive Engineers )
23

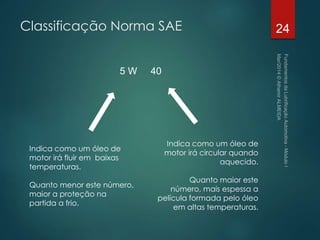

24. Classificação Norma SAE 24
Indica como um óleo de
motor irá fluir em baixas
temperaturas.
Quanto menor este número,
maior a proteção na
partida a frio.
Indica como um óleo de
motor irá circular quando
aquecido.
Quanto maior este
número, mais espessa a
película formada pelo óleo
em altas temperaturas.
5 W 40

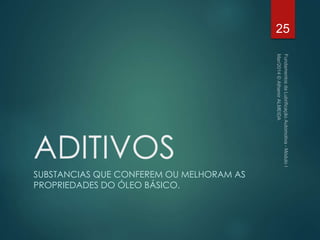

25. ADITIVOS
SUBSTANCIAS QUE CONFEREM OU MELHORAM AS
PROPRIEDADES DO ÓLEO BÁSICO.
25

26. Melhoradore
s do IV
Antioxidantes
Inibidores
de ferrugem
e corrosão
Abaixadores
do Ponto de
Fluidez
Dispersantes/
Detergentes
Anti
espumantes
Antidesgastes/
Redutores de
atrito
Extrema
Pressão
Aditivos - Tipos 26

27. Melhorador do IV
Característico dos lubrificantes multiviscosos.
Polímeros (borrachas) que em baixas temperaturas
se contraem, e nas altas temperaturas, se dilatam.
27

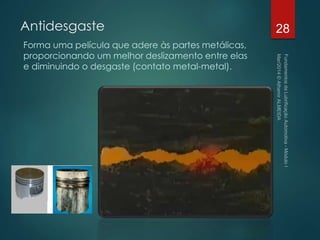

28. Antidesgaste
Forma uma película que adere às partes metálicas,
proporcionando um melhor deslizamento entre elas
e diminuindo o desgaste (contato metal-metal).
28

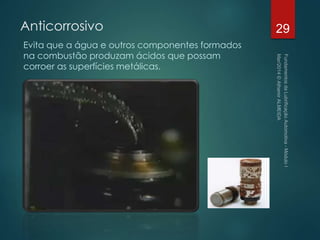

29. Anticorrosivo
Evita que a água e outros componentes formados
na combustão produzam ácidos que possam
corroer as superfícies metálicas.
29

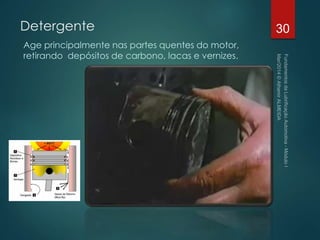

30. Detergente
Age principalmente nas partes quentes do motor,
retirando depósitos de carbono, lacas e vernizes.
30

31. Dispersante
Mantém a sujeira finamente divididas e em
suspensão, evitando que se agreguem e se
depositem sobre as superfícies metálicas.
31
Borra

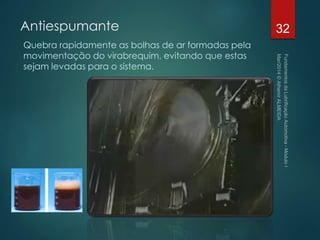

32. Antiespumante
Quebra rapidamente as bolhas de ar formadas pela
movimentação do virabrequim, evitando que estas
sejam levadas para o sistema.
32

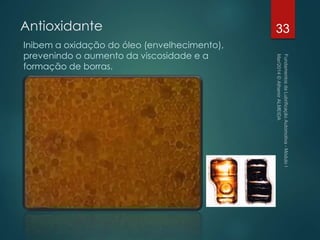

33. Antioxidante
Inibem a oxidação do óleo (envelhecimento),
prevenindo o aumento da viscosidade e a
formação de borras.
33

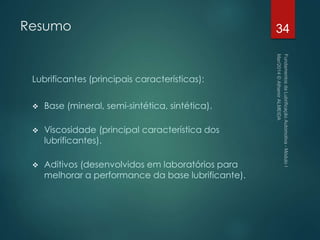

34. Resumo
Lubrificantes (principais características):
 Base (mineral, semi-sintética, sintética).
 Viscosidade (principal característica dos
lubrificantes).
 Aditivos (desenvolvidos em laboratórios para
melhorar a performance da base lubrificante).
34

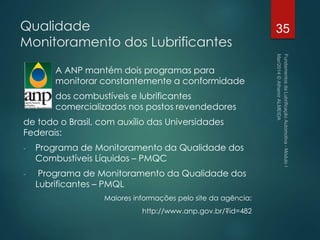

35. Qualidade
Monitoramento dos Lubrificantes
A ANP mantém dois programas para
monitorar constantemente a conformidade
dos combustíveis e lubrificantes
comercializados nos postos revendedores
de todo o Brasil, com auxílio das Universidades
Federais:
- Programa de Monitoramento da Qualidade dos
Combustíveis Líquidos – PMQC
- Programa de Monitoramento da Qualidade dos
Lubrificantes – PMQL
Maiores informações pelo site da agência:
http://www.anp.gov.br/?id=482
35

36. 36Monitoramento
Reportagem Bom Dia Brasil

37. Obrigado
Agradecimentos à
Texaco Brasil, STP Brasil, Shell Lubrificantes, Castrol
Lubrificantes e Cosan.
37
