1. Disciplina: Desenho Técnico
Período Letivo: 1º Semestre de 2012
Professor: Ellen Motta Assad
Exercício 5 - Cotas

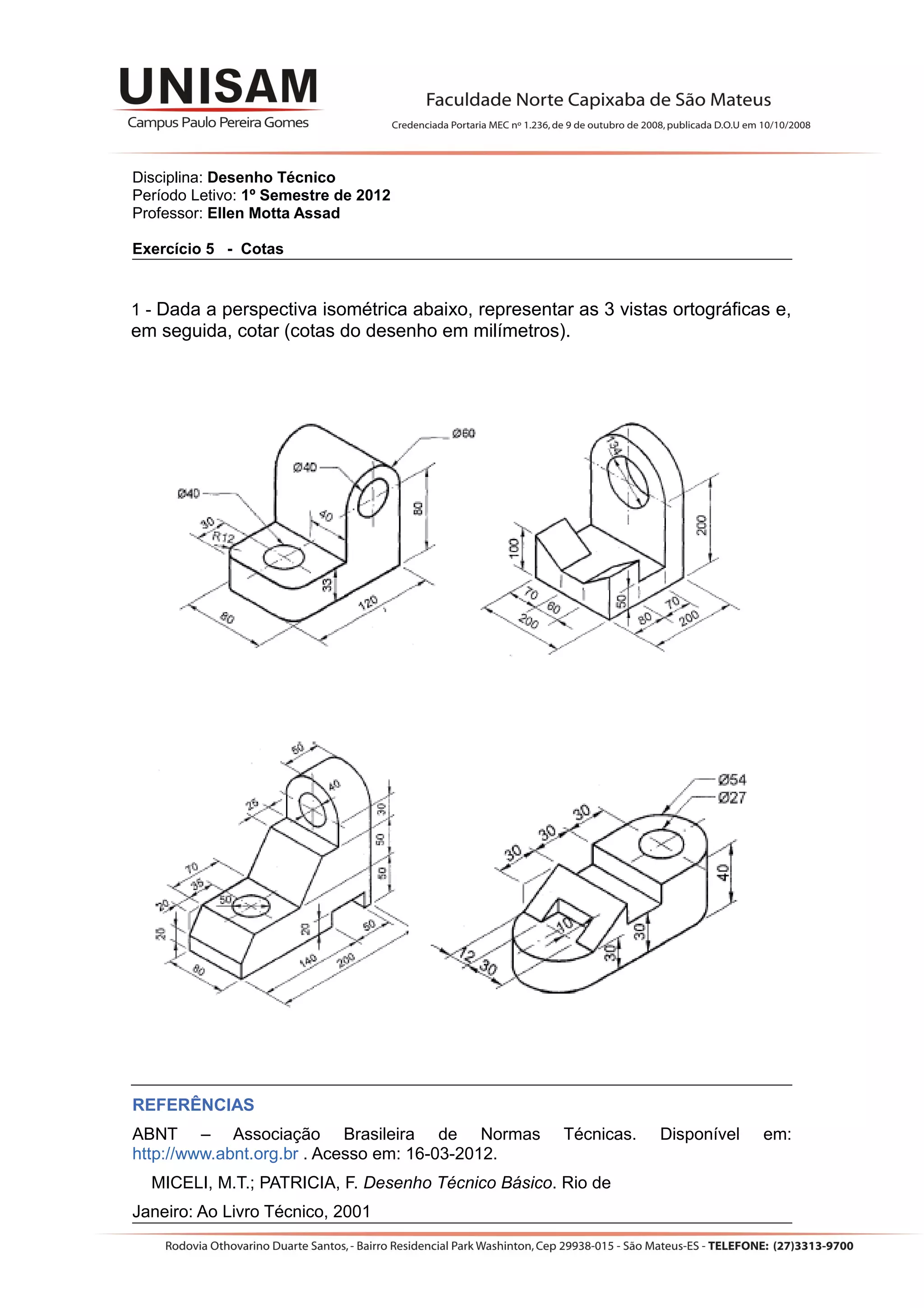

1 - Dada a perspectiva isométrica abaixo, representar as 3 vistas ortográficas e,
em seguida, cotar (cotas do desenho em milímetros).
REFERÊNCIAS
ABNT – Associação Brasileira de Normas Técnicas. Disponível em:
http://www.abnt.org.br . Acesso em: 16-03-2012.
MICELI, M.T.; PATRICIA, F. Desenho Técnico Básico. Rio de
Janeiro: Ao Livro Técnico, 2001
