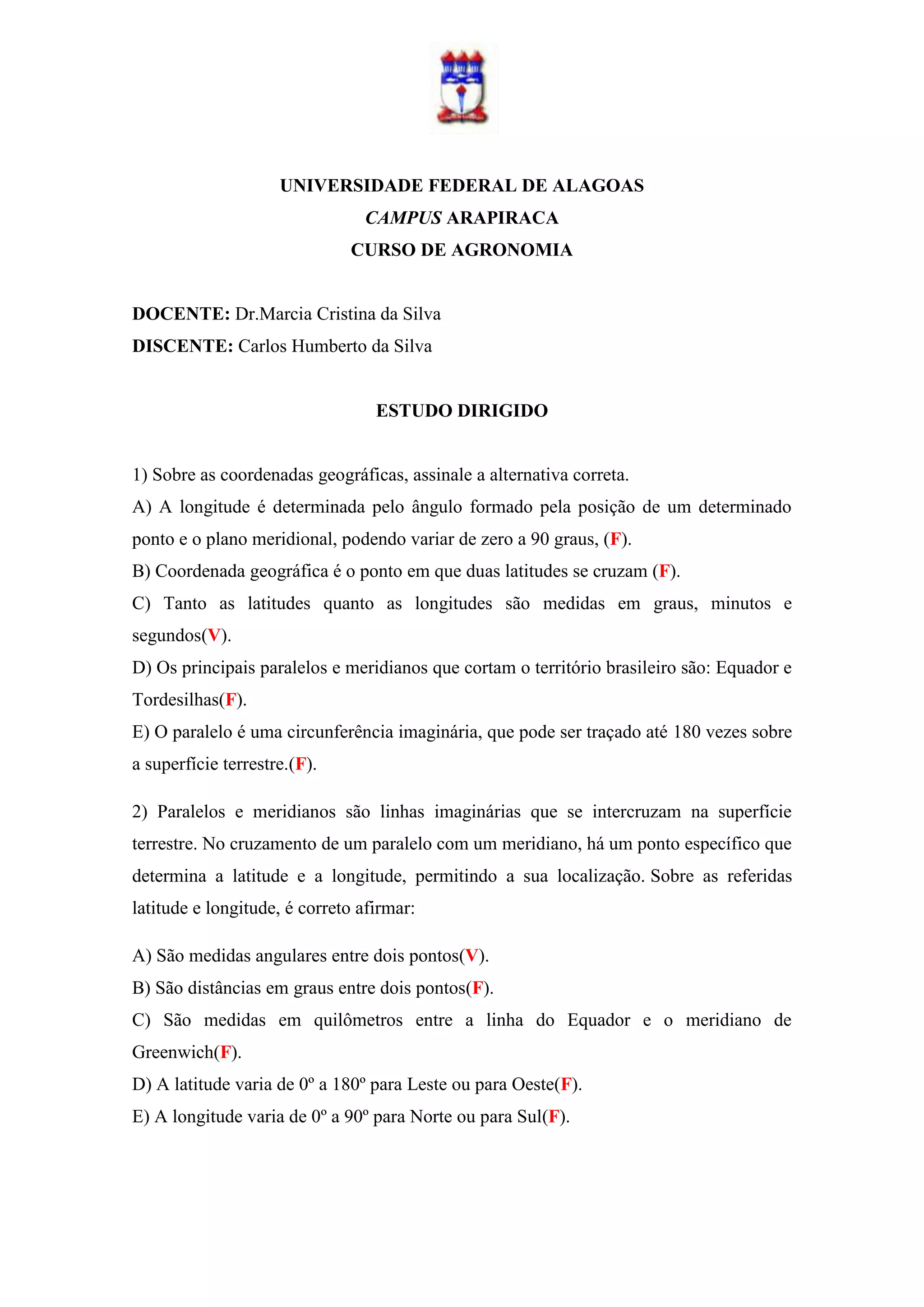

1. UNIVERSIDADE FEDERAL DE ALAGOAS
CAMPUS ARAPIRACA
CURSO DE AGRONOMIA
DOCENTE: Dr.Marcia Cristina da Silva
DISCENTE: Carlos Humberto da Silva
ESTUDO DIRIGIDO
1) Sobre as coordenadas geográficas, assinale a alternativa correta.
A) A longitude é determinada pelo ângulo formado pela posição de um determinado
ponto e o plano meridional, podendo variar de zero a 90 graus, (F).
B) Coordenada geográfica é o ponto em que duas latitudes se cruzam (F).
C) Tanto as latitudes quanto as longitudes são medidas em graus, minutos e
segundos(V).
D) Os principais paralelos e meridianos que cortam o território brasileiro são: Equador e
Tordesilhas(F).
E) O paralelo é uma circunferência imaginária, que pode ser traçado até 180 vezes sobre
a superfície terrestre.(F).
2) Paralelos e meridianos são linhas imaginárias que se intercruzam na superfície
terrestre. No cruzamento de um paralelo com um meridiano, há um ponto específico que
determina a latitude e a longitude, permitindo a sua localização. Sobre as referidas
latitude e longitude, é correto afirmar:
A) São medidas angulares entre dois pontos(V).
B) São distâncias em graus entre dois pontos(F).
C) São medidas em quilômetros entre a linha do Equador e o meridiano de
Greenwich(F).
D) A latitude varia de 0º a 180º para Leste ou para Oeste(F).
E) A longitude varia de 0º a 90º para Norte ou para Sul(F).

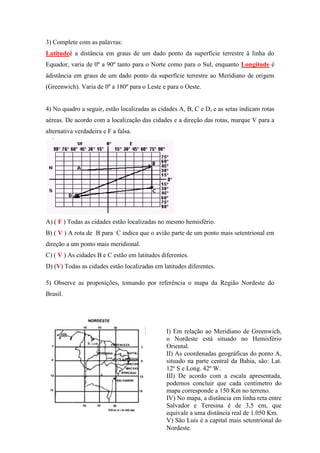

2. 3) Complete com as palavras:
Latitudeé a distância em graus de um dado ponto da superfície terrestre à linha do
Equador, varia de 0º a 90º tanto para o Norte como para o Sul, enquanto Longitude é
àdistância em graus de um dado ponto da superfície terrestre ao Meridiano de origem
(Greenwich). Varia de 0º a 180º para o Leste e para o Oeste.
4) No quadro a seguir, estão localizadas as cidades A, B, C e D, e as setas indicam rotas
aéreas. De acordo com a localização das cidades e a direção das rotas, marque V para a
alternativa verdadeira e F a falsa.
A) ( F ) Todas as cidades estão localizadas no mesmo hemisfério.
B) ( V ) A rota de B para C indica que o avião parte de um ponto mais setentrional em
direção a um ponto mais meridional.
C) ( V ) As cidades B e C estão em latitudes diferentes.
D) (V) Todas as cidades estão localizadas em latitudes diferentes.
5) Observe as proposições, tomando por referência o mapa da Região Nordeste do
Brasil.
I) Em relação ao Meridiano de Greenwich,
o Nordeste está situado no Hemisfério
Oriental.
II) As coordenadas geográficas do ponto A,
situado na parte central da Bahia, são: Lat.
12º S e Long. 42º W.
III) De acordo com a escala apresentada,
podemos concluir que cada centímetro do
mapa corresponde a 150 Km no terreno.
IV) No mapa, a distância em linha reta entre
Salvador e Teresina é de 3,5 cm, que
equivale a uma distância real de 1.050 Km.
V) São Luís é a capital mais setentrional do
Nordeste.

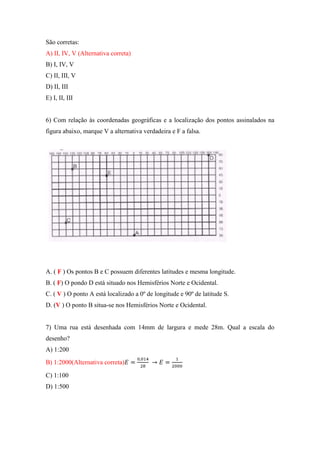

3. São corretas:
A) II, IV, V (Alternativa correta)
B) I, IV, V
C) II, III, V
D) II, III
E) I, II, III
6) Com relação às coordenadas geográficas e a localização dos pontos assinalados na
figura abaixo, marque V a alternativa verdadeira e F a falsa.
A. ( F ) Os pontos B e C possuem diferentes latitudes e mesma longitude.
B. ( F) O pondo D está situado nos Hemisférios Norte e Ocidental.
C. ( V ) O ponto A está localizado a 0º de longitude e 90º de latitude S.
D. (V ) O ponto B situa-se nos Hemisférios Norte e Ocidental.
7) Uma rua está desenhada com 14mm de largura e mede 28m. Qual a escala do
desenho?
A) 1:200
B) 1:2000(Alternativa correta)
C) 1:100
D) 1:500

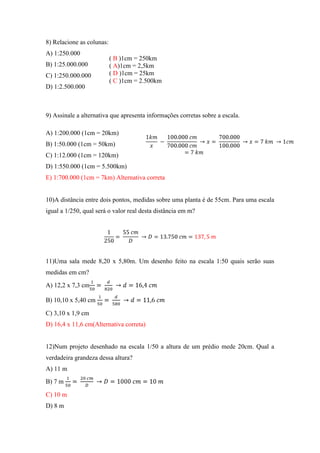

4. 8) Relacione as colunas:
A) 1:250.000
( B )1cm = 250km
B) 1:25.000.000 ( A)1cm = 2,5km
C) 1:250.000.000 ( D )1cm = 25km
( C )1cm = 2.500km
D) 1:2.500.000
9) Assinale a alternativa que apresenta informações corretas sobre a escala.
A) 1:200.000 (1cm = 20km)
B) 1:50.000 (1cm = 50km)
C) 1:12.000 (1cm = 120km)
D) 1:550.000 (1cm = 5.500km)
E) 1:700.000 (1cm = 7km) Alternativa correta
10)A distância entre dois pontos, medidas sobre uma planta é de 55cm. Para uma escala
igual a 1/250, qual será o valor real desta distância em m?
11)Uma sala mede 8,20 x 5,80m. Um desenho feito na escala 1:50 quais serão suas
medidas em cm?
A) 12,2 x 7,3 cm
B) 10,10 x 5,40 cm
C) 3,10 x 1,9 cm
D) 16,4 x 11,6 cm(Alternativa correta)
12)Num projeto desenhado na escala 1/50 a altura de um prédio mede 20cm. Qual a
verdadeira grandeza dessa altura?
A) 11 m
B) 7 m
C) 10 m
D) 8 m

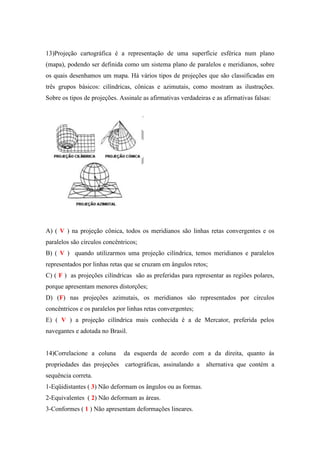

5. 13)Projeção cartográfica é a representação de uma superfície esférica num plano
(mapa), podendo ser definida como um sistema plano de paralelos e meridianos, sobre
os quais desenhamos um mapa. Há vários tipos de projeções que são classificadas em
três grupos básicos: cilíndricas, cônicas e azimutais, como mostram as ilustrações.
Sobre os tipos de projeções. Assinale as afirmativas verdadeiras e as afirmativas falsas:
A) ( V ) na projeção cônica, todos os meridianos são linhas retas convergentes e os
paralelos são círculos concêntricos;
B) ( V ) quando utilizarmos uma projeção cilíndrica, temos meridianos e paralelos
representados por linhas retas que se cruzam em ângulos retos;
C) ( F ) as projeções cilíndricas são as preferidas para representar as regiões polares,
porque apresentam menores distorções;
D) (F) nas projeções azimutais, os meridianos são representados por círculos
concêntricos e os paralelos por linhas retas convergentes;
E) ( V ) a projeção cilíndrica mais conhecida é a de Mercator, preferida pelos
navegantes e adotada no Brasil.
14)Correlacione a coluna da esquerda de acordo com a da direita, quanto às
propriedades das projeções cartográficas, assinalando a alternativa que contém a
sequência correta.
1-Eqüidistantes ( 3) Não deformam os ângulos ou as formas.
2-Equivalentes ( 2) Não deformam as áreas.
3-Conformes ( 1 ) Não apresentam deformações lineares.

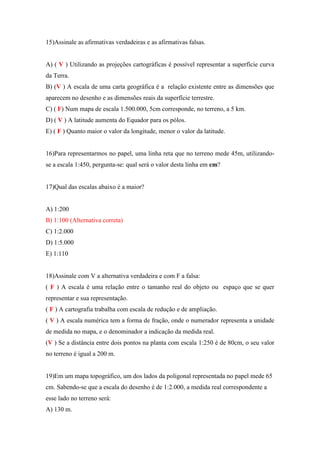

6. 15)Assinale as afirmativas verdadeiras e as afirmativas falsas.
A) ( V ) Utilizando as projeções cartográficas é possível representar a superfície curva
da Terra.
B) (V ) A escala de uma carta geográfica é a relação existente entre as dimensões que
aparecem no desenho e as dimensões reais da superfície terrestre.
C) ( F) Num mapa de escala 1.500.000, 5cm corresponde, no terreno, a 5 km.
D) ( V ) A latitude aumenta do Equador para os pólos.
E) ( F ) Quanto maior o valor da longitude, menor o valor da latitude.
16)Para representarmos no papel, uma linha reta que no terreno mede 45m, utilizando-
se a escala 1:450, pergunta-se: qual será o valor desta linha em cm?
17)Qual das escalas abaixo é a maior?
A) 1:200
B) 1:100 (Alternativa correta)
C) 1:2.000
D) 1:5.000
E) 1:110
18)Assinale com V a alternativa verdadeira e com F a falsa:
( F ) A escala é uma relação entre o tamanho real do objeto ou espaço que se quer
representar e sua representação.
( F ) A cartografia trabalha com escala de redução e de ampliação.
( V ) A escala numérica tem a forma de fração, onde o numerador representa a unidade
de medida no mapa, e o denominador a indicação da medida real.
(V ) Se a distância entre dois pontos na planta com escala 1:250 é de 80cm, o seu valor
no terreno é igual a 200 m.
19)Em um mapa topográfico, um dos lados da poligonal representada no papel mede 65
cm. Sabendo-se que a escala do desenho é de 1:2.000, a medida real correspondente a
esse lado no terreno será:
A) 130 m.

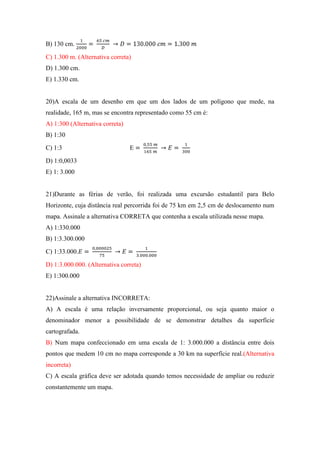

7. B) 130 cm.
C) 1.300 m. (Alternativa correta)
D) 1.300 cm.
E) 1.330 cm.
20)A escala de um desenho em que um dos lados de um polígono que mede, na
realidade, 165 m, mas se encontra representado como 55 cm é:
A) 1:300 (Alternativa correta)
B) 1:30
C) 1:3 E
D) 1:0,0033
E) 1: 3.000
21)Durante as férias de verão, foi realizada uma excursão estudantil para Belo
Horizonte, cuja distância real percorrida foi de 75 km em 2,5 cm de deslocamento num
mapa. Assinale a alternativa CORRETA que contenha a escala utilizada nesse mapa.
A) 1:330.000
B) 1:3.300.000
C) 1:33.000.
D) 1:3.000.000. (Alternativa correta)
E) 1:300.000
22)Assinale a alternativa INCORRETA:
A) A escala é uma relação inversamente proporcional, ou seja quanto maior o
denominador menor a possibilidade de se demonstrar detalhes da superfície
cartografada.
B) Num mapa confeccionado em uma escala de 1: 3.000.000 a distância entre dois
pontos que medem 10 cm no mapa corresponde a 30 km na superfície real.(Alternativa
incorreta)
C) A escala gráfica deve ser adotada quando temos necessidade de ampliar ou reduzir
constantemente um mapa.

8. D) Os mapas se constituem em uma representação gráfica do real, onde através de uma
rede de símbolos conseguimos registrar e decodificar os detalhes da superfície real sem
estarmos em contato visual com a mesma.
23) Numere a figura e as frases.
1. Superfície topográfica 2. Geóide3. Elipsóide
( 1 ) Forma verdadeira da Terra com suas montanhas, vales, oceanos e outras
incontáveis saliências e reentrâncias geográficas.
( 2) Superfície que mais se aproxima do nível médio dos mares.
( 3) Sólido geométrico gerado por uma elipse que gira em torno do seu eixo menor.
( 3) Forma definida matematicamente que mais se aproxima da forma verdadeira da
Terra.
( 2) É utilizada como referência padrão para as medidas de altitudes.
( 1) É a superfície física (de existência real) onde são executadas as medições e
observações cartográficas.
24)Assinale as afirmativas verdadeiras e as afirmativas falsas.
( V ) Utilizando as projeções cartográficas é possível representar a superfície curva da
Terra.
( V ) A escala de uma carta geográfica é a relação existente entre as dimensões que
aparecem no desenho e as dimensões reais da superfície terrestre.
( F ) Num mapa de escala 1.500.000, 5cm corresponde, no terreno, a 5 km.
( V) A latitude aumenta do Equador para os pólos.
( F ) Quanto maior o valor da longitude, menor o valor da latitude.

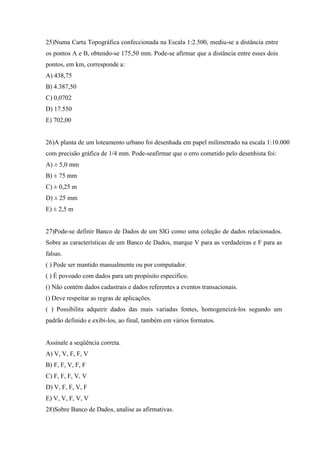

9. 25)Numa Carta Topográfica confeccionada na Escala 1:2.500, mediu-se a distância entre
os pontos A e B, obtendo-se 175,50 mm. Pode-se afirmar que a distância entre esses dois
pontos, em km, corresponde a:
A) 438,75
B) 4.387,50
C) 0,0702
D) 17.550
E) 702,00
26)A planta de um loteamento urbano foi desenhada em papel milimetrado na escala 1:10.000
com precisão gráfica de 1/4 mm. Pode-seafirmar que o erro cometido pelo desenhista foi:
A) ± 5,0 mm
B) ± 75 mm
C) ± 0,25 m
D) ± 25 mm
E) ± 2,5 m
27)Pode-se definir Banco de Dados de um SIG como uma coleção de dados relacionados.
Sobre as características de um Banco de Dados, marque V para as verdadeiras e F para as
falsas.
( ) Pode ser mantido manualmente ou por computador.
( ) É povoado com dados para um propósito específico.
() Não contém dados cadastrais e dados referentes a eventos transacionais.
() Deve respeitar as regras de aplicações.
( ) Possibilita adquirir dados das mais variadas fontes, homogeneizá-los segundo um
padrão definido e exibi-los, ao final, também em vários formatos.
Assinale a seqüência correta.
A) V, V, F, F, V
B) F, F, V, F, F
C) F, F, F, V, V
D) V, F, F, V, F
E) V, V, F, V, V
28)Sobre Banco de Dados, analise as afirmativas.

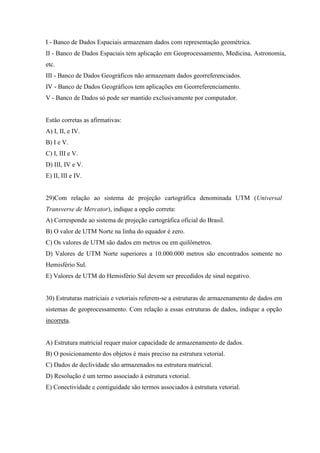

10. I - Banco de Dados Espaciais armazenam dados com representação geométrica.
II - Banco de Dados Espaciais tem aplicação em Geoprocessamento, Medicina, Astronomia,
etc.
III - Banco de Dados Geográficos não armazenam dados georreferenciados.
IV - Banco de Dados Geográficos tem aplicações em Georreferenciamento.
V - Banco de Dados só pode ser mantido exclusivamente por computador.
Estão corretas as afirmativas:
A) I, II, e IV.
B) I e V.
C) I, III e V.
D) III, IV e V.
E) II, III e IV.
29)Com relação ao sistema de projeção cartográfica denominada UTM (Universal
Transverse de Mercator), indique a opção correta:
A) Corresponde ao sistema de projeção cartográfica oficial do Brasil.
B) O valor de UTM Norte na linha do equador é zero.
C) Os valores de UTM são dados em metros ou em quilômetros.
D) Valores de UTM Norte superiores a 10.000.000 metros são encontrados somente no
Hemisfério Sul.
E) Valores de UTM do Hemisfério Sul devem ser precedidos de sinal negativo.
30) Estruturas matriciais e vetoriais referem-se a estruturas de armazenamento de dados em
sistemas de geoprocessamento. Com relação a essas estruturas de dados, indique a opção
incorreta.
A) Estrutura matricial requer maior capacidade de armazenamento de dados.
B) O posicionamento dos objetos é mais preciso na estrutura vetorial.
C) Dados de declividade são armazenados na estrutura matricial.
D) Resolução é um termo associado à estrutura vetorial.
E) Conectividade e contiguidade são termos associados à estrutura vetorial.

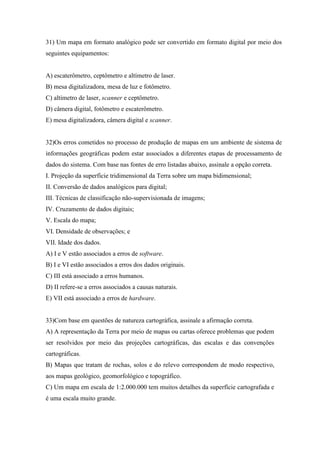

11. 31) Um mapa em formato analógico pode ser convertido em formato digital por meio dos
seguintes equipamentos:
A) escaterômetro, ceptômetro e altímetro de laser.
B) mesa digitalizadora, mesa de luz e fotômetro.
C) altímetro de laser, scanner e ceptômetro.
D) câmera digital, fotômetro e escaterômetro.
E) mesa digitalizadora, câmera digital e scanner.
32)Os erros cometidos no processo de produção de mapas em um ambiente de sistema de
informações geográficas podem estar associados a diferentes etapas de processamento de
dados do sistema. Com base nas fontes de erro listadas abaixo, assinale a opção correta.
I. Projeção da superfície tridimensional da Terra sobre um mapa bidimensional;
II. Conversão de dados analógicos para digital;
III. Técnicas de classificação não-supervisionada de imagens;
IV. Cruzamento de dados digitais;
V. Escala do mapa;
VI. Densidade de observações; e
VII. Idade dos dados.
A) I e V estão associados a erros de software.
B) I e VI estão associados a erros dos dados originais.
C) III está associado a erros humanos.
D) II refere-se a erros associados a causas naturais.
E) VII está associado a erros de hardware.
33)Com base em questões de natureza cartográfica, assinale a afirmação correta.
A) A representação da Terra por meio de mapas ou cartas oferece problemas que podem
ser resolvidos por meio das projeções cartográficas, das escalas e das convenções
cartográficas.
B) Mapas que tratam de rochas, solos e do relevo correspondem de modo respectivo,
aos mapas geológico, geomorfológico e topográfico.
C) Um mapa em escala de 1:2.000.000 tem muitos detalhes da superfície cartografada e
é uma escala muito grande.

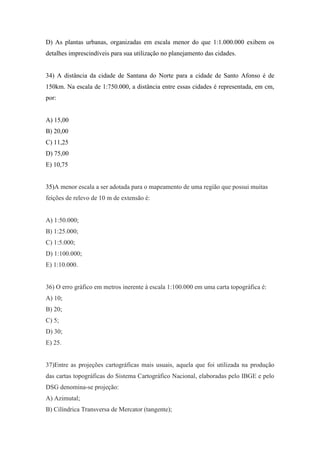

12. D) As plantas urbanas, organizadas em escala menor do que 1:1.000.000 exibem os
detalhes imprescindíveis para sua utilização no planejamento das cidades.
34) A distância da cidade de Santana do Norte para a cidade de Santo Afonso é de
150km. Na escala de 1:750.000, a distância entre essas cidades é representada, em cm,
por:
A) 15,00
B) 20,00
C) 11,25
D) 75,00
E) 10,75
35)A menor escala a ser adotada para o mapeamento de uma região que possui muitas
feições de relevo de 10 m de extensão é:
A) 1:50.000;
B) 1:25.000;
C) 1:5.000;
D) 1:100.000;
E) 1:10.000.
36) O erro gráfico em metros inerente à escala 1:100.000 em uma carta topográfica é:
A) 10;
B) 20;
C) 5;
D) 30;
E) 25.
37)Entre as projeções cartográficas mais usuais, aquela que foi utilizada na produção
das cartas topográficas do Sistema Cartográfico Nacional, elaboradas pelo IBGE e pelo
DSG denomina-se projeção:
A) Azimutal;
B) Cilíndrica Transversa de Mercator (tangente);

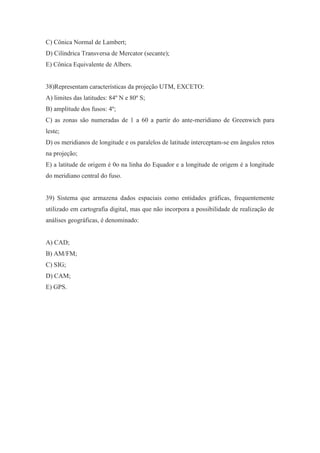

13. C) Cônica Normal de Lambert;
D) Cilíndrica Transversa de Mercator (secante);
E) Cônica Equivalente de Albers.
38)Representam características da projeção UTM, EXCETO:
A) limites das latitudes: 84º N e 80º S;
B) amplitude dos fusos: 4º;
C) as zonas são numeradas de 1 a 60 a partir do ante-meridiano de Greenwich para
leste;
D) os meridianos de longitude e os paralelos de latitude interceptam-se em ângulos retos
na projeção;
E) a latitude de origem é 0o na linha do Equador e a longitude de origem é a longitude
do meridiano central do fuso.
39) Sistema que armazena dados espaciais como entidades gráficas, frequentemente
utilizado em cartografia digital, mas que não incorpora a possibilidade de realização de
análises geográficas, é denominado:
A) CAD;
B) AM/FM;
C) SIG;
D) CAM;
E) GPS.
