O protocolo ATM transfere dados em pacotes de tamanho fixo de 53 bytes, dividindo as informações em segmentos enviados continuamente. Ele permite o funcionamento assíncrono dos relógios de envio e recepção e o transporte de diferentes tipos de informação numa rede única. O ATM acrescenta bits aos pacotes para identificar caminhos virtuais e canais através dos campos VPI e VCI no cabeçalho.

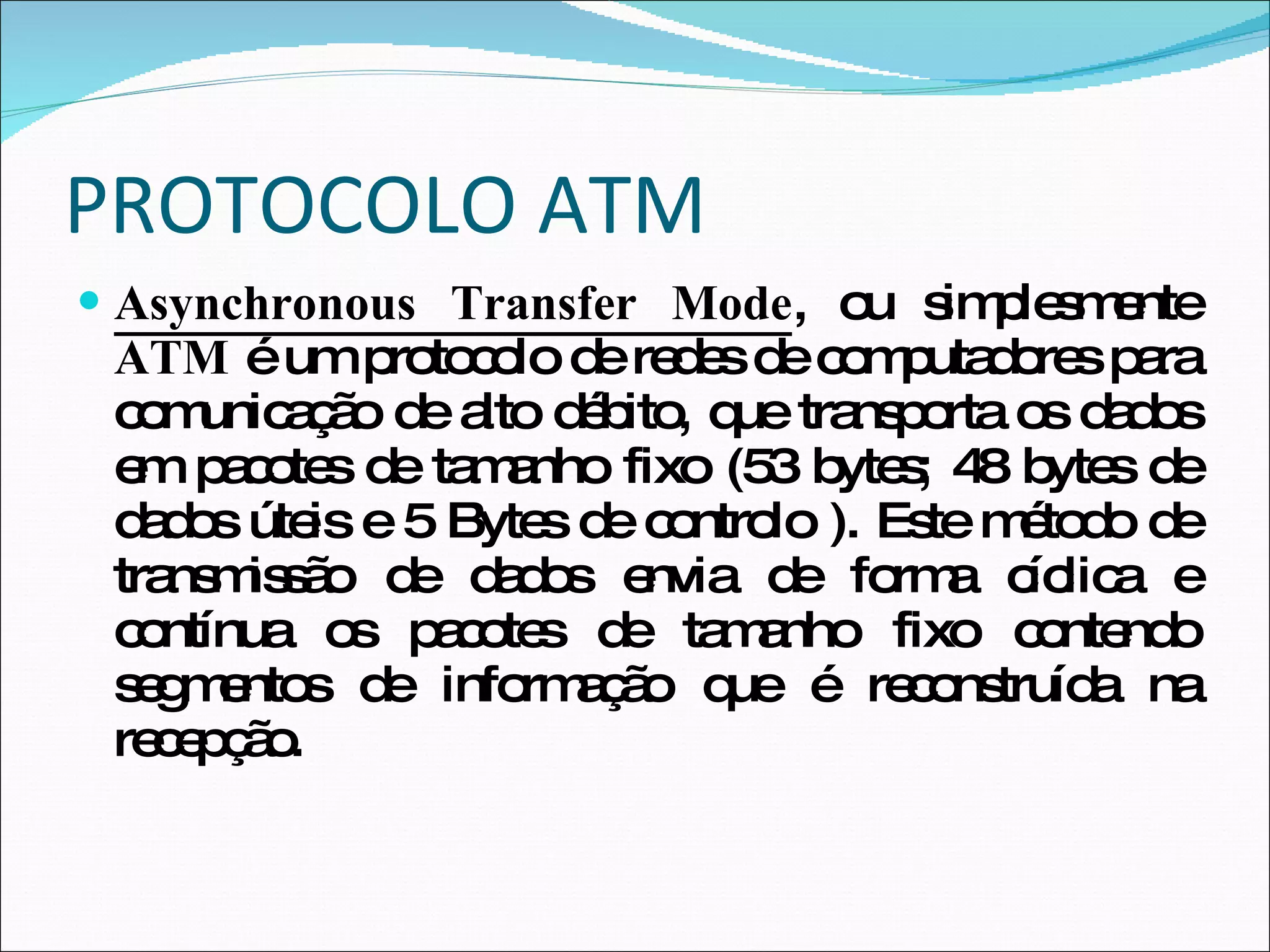

1. PROTOCOLO ATM Asynchronous Transfer Mode , ou simplesmente ATM é um protocolo de redes de computadores para comunicação de alto débito, que transporta os dados em pacotes de tamanho fixo (53 bytes; 48 bytes de dados úteis e 5 Bytes de controlo ). Este método de transmissão de dados envia de forma cíclica e contínua os pacotes de tamanho fixo contendo segmentos de informação que é reconstruída na recepção.

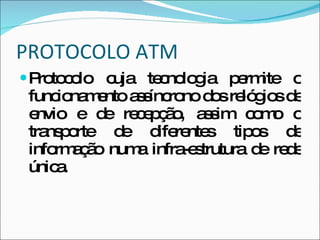

2. PROTOCOLO ATM Protocolo cuja tecnologia permite o funcionamento assíncrono dos relógios de envio e de recepção, assim como o transporte de diferentes tipos de informação numa infra-estrutura de rede única.

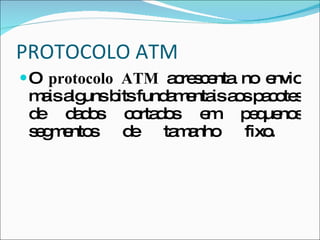

3. PROTOCOLO ATM O protocolo ATM acrescenta no envio mais alguns bits fundamentais aos pacotes de dados cortados em pequenos segmentos de tamanho fixo.

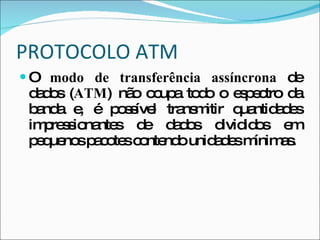

4. PROTOCOLO ATM O modo de transferência assíncrona de dados ( ATM ) não ocupa todo o espectro da banda e, é possível transmitir quantidades impressionantes de dados divididos em pequenos pacotes contendo unidades mínimas.

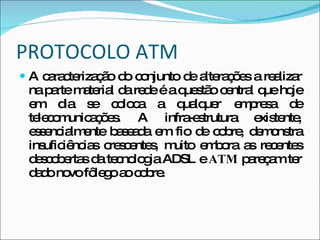

5. PROTOCOLO ATM A caracterização do conjunto de alterações a realizar na parte material da rede é a questão central que hoje em dia se coloca a qualquer empresa de telecomunicações. A infra-estrutura existente, essencialmente baseada em fio de cobre, demonstra insuficiências crescentes, muito embora as recentes descobertas da tecnologia ADSL e ATM pareçam ter dado novo fôlego ao cobre.

6. PROTOCOLO ATM No modo de transmissão assíncrona são normalmente transmitidos blocos de curta dimensão (ex. 8 bits).

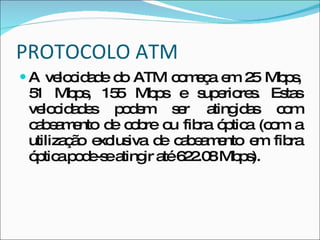

7. PROTOCOLO ATM A velocidade do ATM começa em 25 Mbps, 51 Mbps, 155 Mbps e superiores. Estas velocidades podem ser atingidas com cabeamento de cobre ou fibra óptica (com a utilização exclusiva de cabeamento em fibra óptica pode-se atingir até 622.08 Mbps).

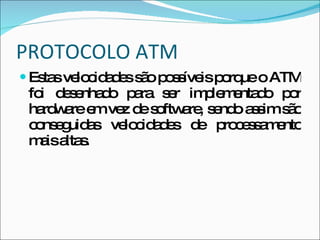

8. PROTOCOLO ATM Estas velocidades são possíveis porque o ATM foi desenhado para ser implementado por hardware em vez de software, sendo assim são conseguidas velocidades de processamento mais altas.

9. PROTOCOLO ATM O ATM suporta dois tipos de interface: Rede-Utilizador (UNI) e Rede-Rede (NNI). Quando uma célula passa do utilizador para a rede ou da rede para o utilizador, ela transporta quatro bits, chamados GFC (Generic Flow Control), no entanto quando passa dentro de uma rede ou entre redes, o campo GFC não é usado para expandir o comprimento do campo VPI (Virtual Path Identifier).

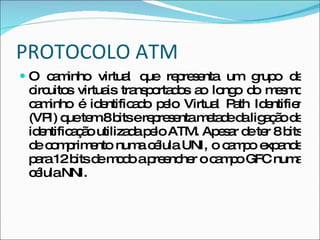

10. PROTOCOLO ATM O caminho virtual que representa um grupo de circuitos virtuais transportados ao longo do mesmo caminho é identificado pelo Virtual Path Identifier (VPI) que tem 8 bits e representa metade da ligação de identificação utilizada pelo ATM. Apesar de ter 8 bits de comprimento numa célula UNI, o campo expande para 12 bits de modo a preencher o campo GFC numa célula NNI.

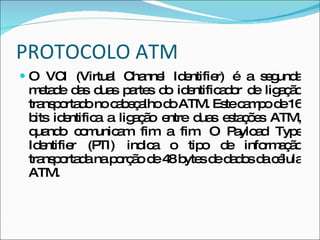

11. PROTOCOLO ATM O VCI (Virtual Channel Identifier) é a segunda metade das duas partes do identificador de ligação transportado no cabeçalho do ATM. Este campo de 16 bits identifica a ligação entre duas estações ATM, quando comunicam fim a fim. O Payload Type Identifier (PTI) indica o tipo de informação transportada na porção de 48 bytes de dados da célula ATM.

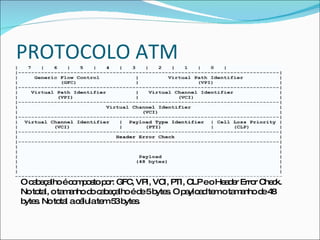

12. PROTOCOLO ATM O cabeçalho é composto por: GFC, VPI, VCI, PTI, CLP e o Header Error Check. No total, o tamanho do cabeçalho é de 5 bytes. O payload tem o tamanho de 48 bytes. No total a célula tem 53 bytes.

13. PROTOCOLO ATM
