O documento define os principais componentes de uma DTD (Document Type Definition): 1) a DTD define a estrutura de documentos XML e permite validar sua correção; 2) a DTD contém declarações de elementos, atributos, entidades e notações que especificam os blocos, propriedades e formatos permitidos no documento.

1. D O C U M E N T T Y P E D E F I N I T I O N
DTD

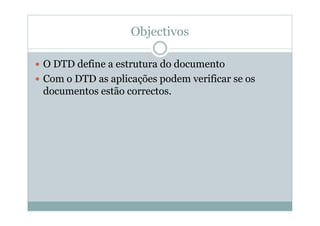

2. Objectivos
 O DTD define a estrutura do documento
 Com o DTD as aplicações podem verificar se os
documentos estão correctos.

3. Declarações
 Um DTD é constituído por um conjunto de
declarações:
 ELEMENT para anotações de elementos
 ATTLIST definição de atributos
 ENTITY definição de entidades
 NOTATION definição de dados e formatos
 PCDATA
 CDATA

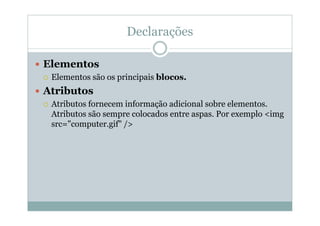

4. Declarações
 Elementos
 Elementos são os principais blocos.
 Atributos
 Atributos fornecem informação adicional sobre elementos.
Atributos são sempre colocados entre aspas. Por exemplo <img
src="computer.gif" />

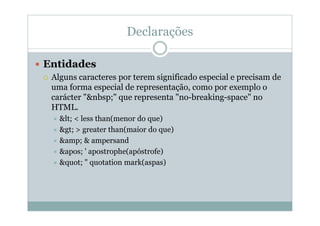

5. Declarações
 Entidades
 Alguns caracteres por terem significado especial e precisam de
uma forma especial de representação, como por exemplo o
carácter "&nbsp;" que representa "no-breaking-space" no
HTML.
 &lt; < less than(menor do que)
 &gt; > greater than(maior do que)
 &amp; & ampersand
 &apos; ' apostrophe(apóstrofe)
 &quot; " quotation mark(aspas)

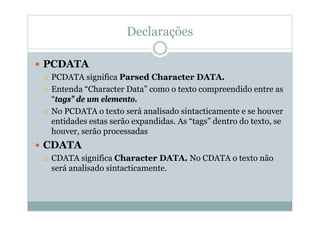

6. Declarações
 PCDATA
 PCDATA significa Parsed Character DATA.
 Entenda “Character Data” como o texto compreendido entre as
“tags” de um elemento.
 No PCDATA o texto será analisado sintacticamente e se houver
entidades estas serão expandidas. As “tags” dentro do texto, se
houver, serão processadas
 CDATA
 CDATA significa Character DATA. No CDATA o texto não
será analisado sintacticamente.

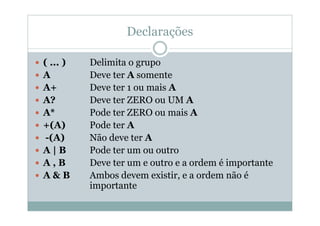

7. Declarações
 ( ... ) Delimita o grupo
 A Deve ter A somente
 A+ Deve ter 1 ou mais A
 A? Deve ter ZERO ou UM A
 A* Pode ter ZERO ou mais A
 +(A) Pode ter A
 -(A) Não deve ter A
 A | B Pode ter um ou outro
 A , B Deve ter um e outro e a ordem é importante
 A & B Ambos devem existir, e a ordem não é
importante

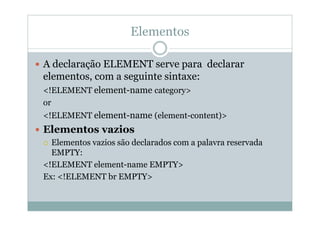

8. Elementos
 A declaração ELEMENT serve para declarar
elementos, com a seguinte sintaxe:
<!ELEMENT element-name category>
or
<!ELEMENT element-name (element-content)>
 Elementos vazios
 Elementos vazios são declarados com a palavra reservada
EMPTY:
<!ELEMENT element-name EMPTY>
Ex: <!ELEMENT br EMPTY>

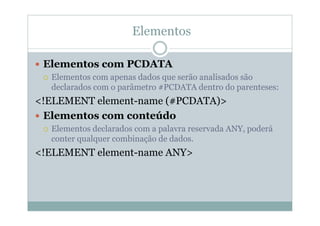

9. Elementos
 Elementos com PCDATA
 Elementos com apenas dados que serão analisados são
declarados com o parâmetro #PCDATA dentro do parenteses:
<!ELEMENT element-name (#PCDATA)>
 Elementos com conteúdo
 Elementos declarados com a palavra reservada ANY, poderá
conter qualquer combinação de dados.
<!ELEMENT element-name ANY>

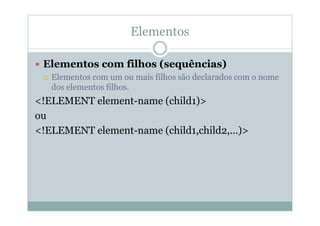

10. Elementos
 Elementos com filhos (sequências)
 Elementos com um ou mais filhos são declarados com o nome
dos elementos filhos.
<!ELEMENT element-name (child1)>
ou
<!ELEMENT element-name (child1,child2,...)>

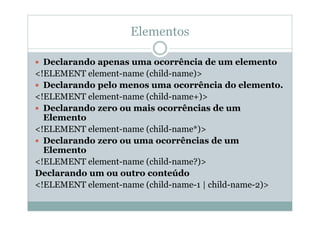

11. Elementos
 Declarando apenas uma ocorrência de um elemento
<!ELEMENT element-name (child-name)>
 Declarando pelo menos uma ocorrência do elemento.
<!ELEMENT element-name (child-name+)>
 Declarando zero ou mais ocorrências de um
Elemento
<!ELEMENT element-name (child-name*)>
 Declarando zero ou uma ocorrências de um
Elemento
<!ELEMENT element-name (child-name?)>
Declarando um ou outro conteúdo
<!ELEMENT element-name (child-name-1 | child-name-2)>

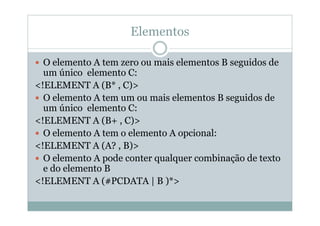

12. Elementos
 O elemento A tem zero ou mais elementos B seguidos de
um único elemento C:
<!ELEMENT A (B* , C)>
 O elemento A tem um ou mais elementos B seguidos de
um único elemento C:
<!ELEMENT A (B+ , C)>
 O elemento A tem o elemento A opcional:
<!ELEMENT A (A? , B)>
 O elemento A pode conter qualquer combinação de texto
e do elemento B
<!ELEMENT A (#PCDATA | B )*>

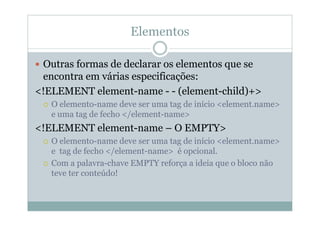

13. Elementos
 Outras formas de declarar os elementos que se
encontra em várias especificações:
<!ELEMENT element-name - - (element-child)+>
 O elemento-name deve ser uma tag de início <element.name>
e uma tag de fecho </element-name>
<!ELEMENT element-name – O EMPTY>
 O elemento-name deve ser uma tag de início <element.name>
e tag de fecho </element-name> é opcional.
 Com a palavra-chave EMPTY reforça a ideia que o bloco não
teve ter conteúdo!

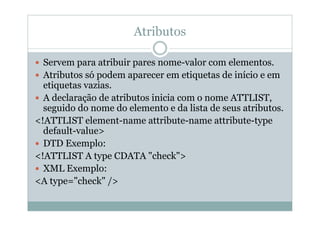

14. Atributos
 Servem para atribuir pares nome-valor com elementos.
 Atributos só podem aparecer em etiquetas de início e em
etiquetas vazias.
 A declaração de atributos inicia com o nome ATTLIST,
seguido do nome do elemento e da lista de seus atributos.
<!ATTLIST element-name attribute-name attribute-type
default-value>
 DTD Exemplo:
<!ATTLIST A type CDATA "check">
 XML Exemplo:
<A type="check" />

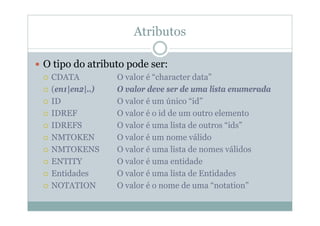

15. Atributos
 O tipo do atributo pode ser:
 CDATA O valor é “character data”
 (en1|en2|..) O valor deve ser de uma lista enumerada
 ID O valor é um único “id”
 IDREF O valor é o id de um outro elemento
 IDREFS O valor é uma lista de outros “ids”
 NMTOKEN O valor é um nome válido
 NMTOKENS O valor é uma lista de nomes válidos
 ENTITY O valor é uma entidade
 Entidades O valor é uma lista de Entidades
 NOTATION O valor é o nome de uma “notation”

16. Atributos
 O default-value pode ser um dos seguintes:
 value O valor default do atributo
 #REQUIRED O atributo é obrigatório
 #IMPLIED O atributo é não obrigatório
 #FIXED value O valor do atributo é fixo
 EX:
<!ELEMENT A EMPTY>
<!ATTLIST A width CDATA "0">
<A width="100" />
No exemplo acima, o elemento “A" é definido para ser um
elemento vazio com um atributo "width”. Se nenhum
“width” for definido o seu valor default será “0”.

17. Atributos
<!ELEMENT A(#PCDATA)>
<!ATTLIST attributes
aaa CDATA #REQUIRED
bbb CDATA #IMPLIED>
 A ordem dos atributos não importa
 Atributos CDATA: permite qualquer caracter de acordo
com as regras de boa formação
 #REQUIRED: obrigatório
 #IMPLIED: Opcional

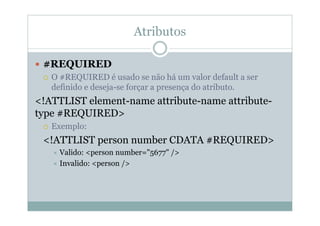

18. Atributos
 #REQUIRED
 O #REQUIRED é usado se não há um valor default a ser
definido e deseja-se forçar a presença do atributo.
<!ATTLIST element-name attribute-name attribute-
type #REQUIRED>
 Exemplo:
<!ATTLIST person number CDATA #REQUIRED>
 Valido: <person number="5677" />
 Invalido: <person />

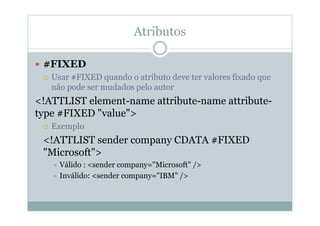

19. Atributos
 #FIXED
 Usar #FIXED quando o atributo deve ter valores fixado que
não pode ser mudados pelo autor
<!ATTLIST element-name attribute-name attribute-
type #FIXED "value">
 Exemplo
<!ATTLIST sender company CDATA #FIXED
"Microsoft">
 Válido : <sender company="Microsoft" />
 Inválido: <sender company="IBM" />

20. Atributos
 #IMPLIED
 Usar #IMPLIED quando não se deseja forçar a existência do
atributo e não tem um valor default definido.
<!ATTLIST element-name attribute-name attribute-
type #IMPLIED>
 Exemplo
<!ATTLIST contact fax CDATA #IMPLIED>
 Valido: <contact fax="555-667788" />
 Valido: <contact />

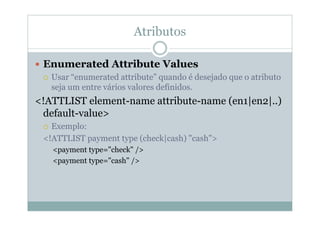

21. Atributos
 Enumerated Attribute Values
 Usar “enumerated attribute” quando é desejado que o atributo
seja um entre vários valores definidos.
<!ATTLIST element-name attribute-name (en1|en2|..)
default-value>
 Exemplo:
<!ATTLIST payment type (check|cash) "cash">
<payment type="check" />
<payment type="cash" />

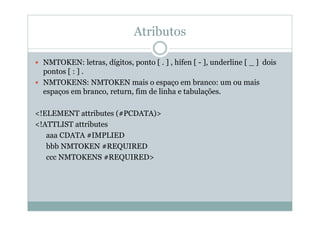

22. Atributos
 NMTOKEN: letras, dígitos, ponto [ . ] , hífen [ - ], underline [ _ ] dois
pontos [ : ] .
 NMTOKENS: NMTOKEN mais o espaço em branco: um ou mais
espaços em branco, return, fim de linha e tabulações.
<!ELEMENT attributes (#PCDATA)>
<!ATTLIST attributes
aaa CDATA #IMPLIED
bbb NMTOKEN #REQUIRED
ccc NMTOKENS #REQUIRED>

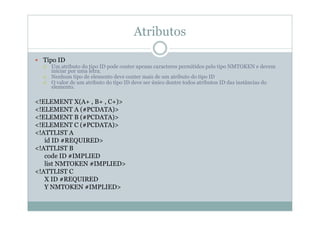

23. Atributos
 Tipo ID
 Um atributo do tipo ID pode conter apenas caracteres permitidos pelo tipo NMTOKEN e devem
iniciar por uma letra.
 Nenhum tipo de elemento deve conter mais de um atributo do tipo ID
 O valor de um atributo do tipo ID deve ser único dentre todos atributos ID das instâncias do
elemento.
<!ELEMENT X(A+ , B+ , C+)>
<!ELEMENT A (#PCDATA)>
<!ELEMENT B (#PCDATA)>
<!ELEMENT C (#PCDATA)>
<!ATTLIST A
id ID #REQUIRED>
<!ATTLIST B
code ID #IMPLIED
list NMTOKEN #IMPLIED>
<!ATTLIST C
X ID #REQUIRED
Y NMTOKEN #IMPLIED>

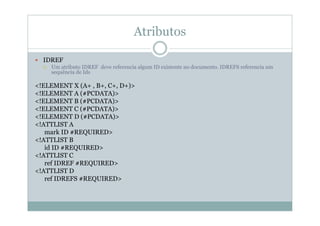

24. Atributos
 IDREF
 Um atributo IDREF deve referencia algum ID existente no documento. IDREFS referencia um
sequência de Ids
<!ELEMENT X (A+ , B+, C+, D+)>
<!ELEMENT A (#PCDATA)>
<!ELEMENT B (#PCDATA)>
<!ELEMENT C (#PCDATA)>
<!ELEMENT D (#PCDATA)>
<!ATTLIST A
mark ID #REQUIRED>
<!ATTLIST B
id ID #REQUIRED>
<!ATTLIST C
ref IDREF #REQUIRED>
<!ATTLIST D
ref IDREFS #REQUIRED>

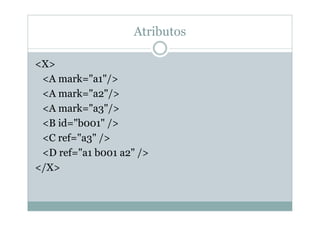

25. Atributos
<X>
<A mark="a1"/>
<A mark="a2"/>
<A mark="a3"/>
<B id="b001" />
<C ref="a3" />
<D ref="a1 b001 a2" />
</X>

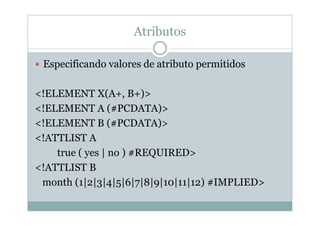

26. Atributos
 Especificando valores de atributo permitidos
<!ELEMENT X(A+, B+)>
<!ELEMENT A (#PCDATA)>
<!ELEMENT B (#PCDATA)>
<!ATTLIST A
true ( yes | no ) #REQUIRED>
<!ATTLIST B
month (1|2|3|4|5|6|7|8|9|10|11|12) #IMPLIED>

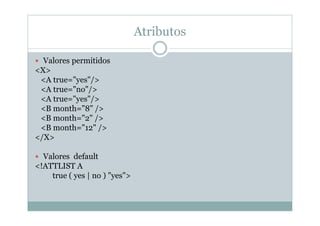

27. Atributos
 Valores permitidos
<X>
<A true="yes"/>
<A true="no"/>
<A true="yes"/>
<B month="8" />
<B month="2" />
<B month="12" />
</X>
 Valores default
<!ATTLIST A
true ( yes | no ) "yes">

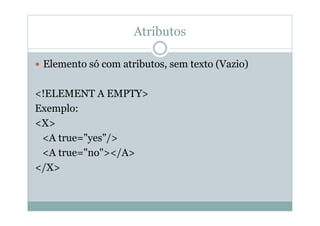

28. Atributos
 Elemento só com atributos, sem texto (Vazio)
<!ELEMENT A EMPTY>
Exemplo:
<X>
<A true="yes"/>
<A true="no"></A>
</X>

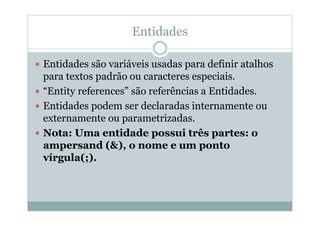

29. Entidades
 Entidades são variáveis usadas para definir atalhos
para textos padrão ou caracteres especiais.
 “Entity references” são referências a Entidades.
 Entidades podem ser declaradas internamente ou
externamente ou parametrizadas.
 Nota: Uma entidade possui três partes: o
ampersand (&), o nome e um ponto
vírgula(;).

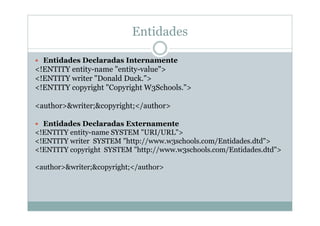

30. Entidades
 Entidades Declaradas Internamente
<!ENTITY entity-name "entity-value">
<!ENTITY writer "Donald Duck.">
<!ENTITY copyright "Copyright W3Schools.">
<author>&writer;&copyright;</author>
 Entidades Declaradas Externamente
<!ENTITY entity-name SYSTEM "URI/URL">
<!ENTITY writer SYSTEM "http://www.w3schools.com/Entidades.dtd">
<!ENTITY copyright SYSTEM "http://www.w3schools.com/Entidades.dtd">
<author>&writer;&copyright;</author>

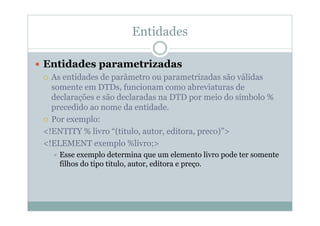

31. Entidades
 Entidades parametrizadas
 As entidades de parâmetro ou parametrizadas são válidas
somente em DTDs, funcionam como abreviaturas de
declarações e são declaradas na DTD por meio do símbolo %
precedido ao nome da entidade.
 Por exemplo:
<!ENTITY % livro “(titulo, autor, editora, preco)”>
<!ELEMENT exemplo %livro;>
 Esse exemplo determina que um elemento livro pode ter somente
filhos do tipo titulo, autor, editora e preço.

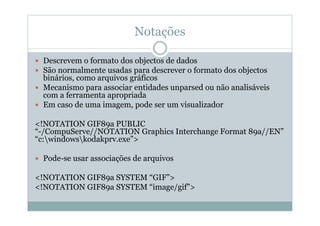

32. Notações
 Descrevem o formato dos objectos de dados
 São normalmente usadas para descrever o formato dos objectos
binários, como arquivos gráficos
 Mecanismo para associar entidades unparsed ou não analisáveis
com a ferramenta apropriada
 Em caso de uma imagem, pode ser um visualizador
<!NOTATION GIF89a PUBLIC
“-/CompuServe//NOTATION Graphics Interchange Format 89a//EN”
“c:windowskodakprv.exe”>
 Pode-se usar associações de arquivos
<!NOTATION GIF89a SYSTEM “GIF”>
<!NOTATION GIF89a SYSTEM “image/gif”>
