Um DTD define as regras de estrutura e validação de um documento XML. Pode ser declarado internamente ou externamente ao documento. Consiste em declarações de elementos, atributos e entidades que definem o esquema do documento.

1. XML – DTD
(Document Type Definitions)
Prof. Aldo de Queiroz Jr
aldo.queiroz@uniderp.edu.br

2. XML - DTD
 DTD (Document Type Definition) é um arquivo
de texto opcional contendo as regras de
formação da estrutura de um documento XML.
 Serve para modelar ou estabelecer o esquema
de um documento XML.
 Consiste na declaração de ELEMENTOS,
ATRIBUTOS e ENTIDADES que serão usadas
para criar documentos XML válidos.
 Permite a validação de arquivos XML recebidos.

3. XML - DTD
 Existem várias formas para declarar
DTD's:
DTD interno
DTD interno e externo
DTD externo

4.  DTD interno
<?xml version=“1.0” encoding="ISO-8859-1"?>
<!DOCTYPE curso [
<!ELEMENT CURSO (DISCIPLINA*)>
<!ELEMENT DISCIPLINA (OBJETIVO, METODOLOGIA, avaliacao)>
<!ATTLIST DISCIPLINA sem #REQUIRED>
...
]>
<CURSO>
<DISCIPLINA sem=“4”>Linguagem IV
<OBJETIVO>Ensinar XML</OBJETIVO>
<METODOLOGIA>Laboratório</METODOLOGIA>
<avaliacao>3 provas</avaliacao>
</DISCIPLINA>
</CURSO>
curso.xml

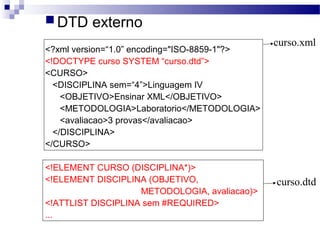

5.  DTD externo
<?xml version=“1.0” encoding="ISO-8859-1"?>
<!DOCTYPE curso SYSTEM “curso.dtd”>
<CURSO>
<DISCIPLINA sem=“4”>Linguagem IV
<OBJETIVO>Ensinar XML</OBJETIVO>
<METODOLOGIA>Laboratorio</METODOLOGIA>
<avaliacao>3 provas</avaliacao>
</DISCIPLINA>
</CURSO>
<!ELEMENT CURSO (DISCIPLINA*)>
<!ELEMENT DISCIPLINA (OBJETIVO,
METODOLOGIA, avaliacao)>
<!ATTLIST DISCIPLINA sem #REQUIRED>
...
curso.xml
curso.dtd

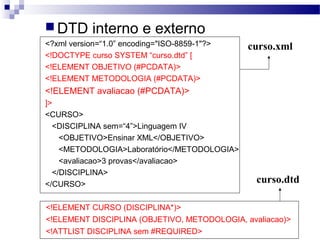

6.  DTD interno e externo
<?xml version=“1.0” encoding="ISO-8859-1"?>
<!DOCTYPE curso SYSTEM “curso.dtd” [
<!ELEMENT OBJETIVO (#PCDATA)>
<!ELEMENT METODOLOGIA (#PCDATA)>
<!ELEMENT avaliacao (#PCDATA)>
]>
<CURSO>
<DISCIPLINA sem=“4”>Linguagem IV
<OBJETIVO>Ensinar XML</OBJETIVO>
<METODOLOGIA>Laboratório</METODOLOGIA>
<avaliacao>3 provas</avaliacao>
</DISCIPLINA>
</CURSO>
curso.xml
<!ELEMENT CURSO (DISCIPLINA*)>
<!ELEMENT DISCIPLINA (OBJETIVO, METODOLOGIA, avaliacao)>
<!ATTLIST DISCIPLINA sem #REQUIRED>
curso.dtd

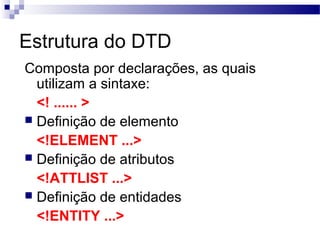

7. Estrutura do DTD
Composta por declarações, as quais
utilizam a sintaxe:
<! ...... >
 Definição de elemento
<!ELEMENT ...>
 Definição de atributos
<!ATTLIST ...>
 Definição de entidades
<!ENTITY ...>

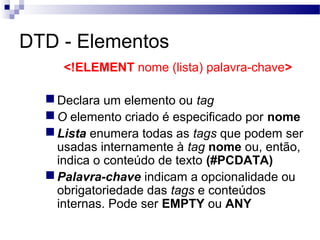

8. DTD - Elementos
<!ELEMENT nome (lista) palavra-chave>
Declara um elemento ou tag
O elemento criado é especificado por nome
Lista enumera todas as tags que podem ser
usadas internamente à tag nome ou, então,
indica o conteúdo de texto (#PCDATA)
Palavra-chave indicam a opcionalidade ou
obrigatoriedade das tags e conteúdos
internas. Pode ser EMPTY ou ANY

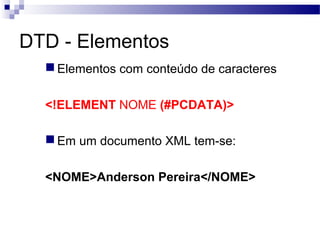

9. DTD - Elementos
Elementos com conteúdo de caracteres
<!ELEMENT NOME (#PCDATA)>
Em um documento XML tem-se:
<NOME>Anderson Pereira</NOME>

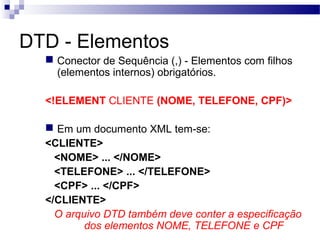

10. DTD - Elementos
 Conector de Sequência (,) - Elementos com filhos
(elementos internos) obrigatórios.
<!ELEMENT CLIENTE (NOME, TELEFONE, CPF)>
 Em um documento XML tem-se:
<CLIENTE>
<NOME> ... </NOME>
<TELEFONE> ... </TELEFONE>
<CPF> ... </CPF>
</CLIENTE>
O arquivo DTD também deve conter a especificação
dos elementos NOME, TELEFONE e CPF

11. DTD - Elementos
Conector de Escolha (|) - Elementos com
filhos (elementos internos) opcionais.
<!ELEMENT TIPOCLIENTE (
PESSOAFISICA | PESSOAJURIDICA)>
Em um documento XML tem-se:
<TIPOCLIENTE>
<PESSOAJURIDICA> Consultoria S.A. </PESSOAJURIDICA>
</TIPOCLIENTE>

12. DTD - Elementos
 Alguns modificadores especiais podem ser usados
na lista de elementos
+: indica uma ou mais ocorências
*: indica zero ou mais ocorrências
?: indica zero ou uma ocorrência
<!ELEMENT EMPRESA (CLIENTE*)>
<!ELEMENT CLIENTE (NOME, TELEFONE+, CPF?)>
Uma empresa tem zero ou mais clientes.
Cada cliente possui um nome, um ou mais
telefones e zero ou um CPF.

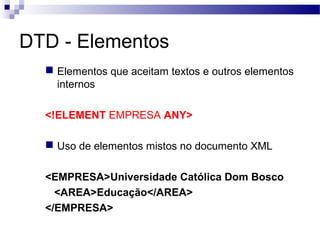

13. DTD - Elementos
 Elementos que aceitam textos e outros elementos
internos
<!ELEMENT EMPRESA ANY>
 Uso de elementos mistos no documento XML
<EMPRESA>Universidade Católica Dom Bosco
<AREA>Educação</AREA>
</EMPRESA>

14. DTD - Elementos
Criação de elementos vazios
<!ELEMENT AUTOR EMPTY>
Uso de elementos vazios no documento XML
<br/>
ou
<br></br>

15. DTD - Atributos
<!ATTLIST tag lista-atributo tipo-atributo valor-padrão>
 Declara atributos para os elementos
 Tag é o nome do elemento associado
 Lista-atributo é um ou mais atributos para a tag
 Tipo-atributo é o valor que o atributo pode assumir
 Valor-padrão é o valor que o processador XML
assume se nenhum valor for fornecido pelo usuário
no documento XML

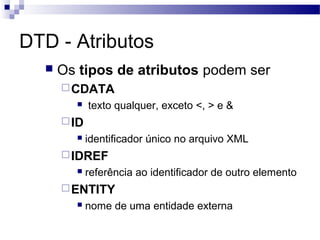

16. DTD - Atributos
 Os tipos de atributos podem ser
CDATA
 texto qualquer, exceto <, > e &
ID
 identificador único no arquivo XML
IDREF
 referência ao identificador de outro elemento
ENTITY
 nome de uma entidade externa

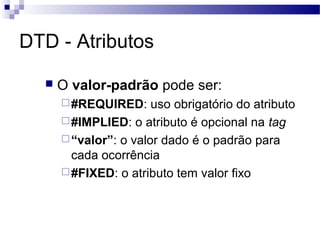

17. DTD - Atributos
 O valor-padrão pode ser:
#REQUIRED: uso obrigatório do atributo
#IMPLIED: o atributo é opcional na tag
“valor”: o valor dado é o padrão para
cada ocorrência
#FIXED: o atributo tem valor fixo

18. DTD - Atributos
 Declara um atributo obrigatório nome para o
elemento EMPRESA
<!ATTLIST EMPRESA nome CDATA #REQUIRED>
 Em XML podemos ter
<EMPRESA nome=“WW3”>...</EMPRESA>
 Mas não podemos ter
<EMPRESA>...</EMPRESA>

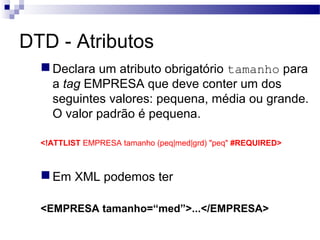

19. DTD - Atributos
Declara um atributo obrigatório tamanho para
a tag EMPRESA que deve conter um dos
seguintes valores: pequena, média ou grande.
O valor padrão é pequena.
<!ATTLIST EMPRESA tamanho (peq|med|grd) "peq" #REQUIRED>
Em XML podemos ter
<EMPRESA tamanho=“med”>...</EMPRESA>

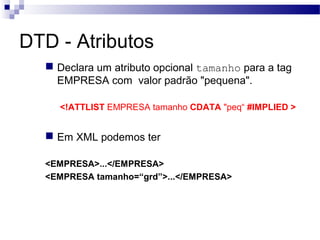

20. DTD - Atributos
 Declara um atributo opcional tamanho para a tag
EMPRESA com valor padrão "pequena".
<!ATTLIST EMPRESA tamanho CDATA "peq“ #IMPLIED >
 Em XML podemos ter
<EMPRESA>...</EMPRESA>
<EMPRESA tamanho=“grd”>...</EMPRESA>

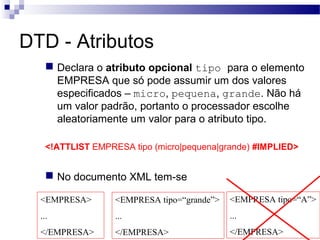

21. DTD - Atributos
 Declara o atributo opcional tipo para o elemento
EMPRESA que só pode assumir um dos valores
especificados – micro, pequena, grande. Não há
um valor padrão, portanto o processador escolhe
aleatoriamente um valor para o atributo tipo.
<!ATTLIST EMPRESA tipo (micro|pequena|grande) #IMPLIED>
 No documento XML tem-se
<EMPRESA>
...
</EMPRESA>
<EMPRESA tipo=“grande”>
...
</EMPRESA>
<EMPRESA tipo=“A”>
...
</EMPRESA>

22. DTD - Atributos
Declara três atributos para o elemento
EMPRESA com valores padrão (default)
<!ATTLIST EMPRESA tipo CDATA "micro"
faturamento CDATA "baixo"
funcionarios CDATA "menos de 100">
Caso os valores dos atributos tipo,
faturamento e funcionarios não seja
fornecido no documento XML, o processador
assume, respectivamente, os valores micro,
baixo e menos de 100.

23. DTD - Atributos
 Em um documento XML podemos ter
<EMPRESA tipo=“multinacional”>
.
.
.
</EMPRESA>
<EMPRESA faturamento=“medio” funcionarios=“2300”>
.
.
.
</EMPRESA>
É uma empresa
multinacional com
faturamento baixo
e menos de 100
funcionários
É uma micro
empresa com
faturamento
médio e 2300
funcionários

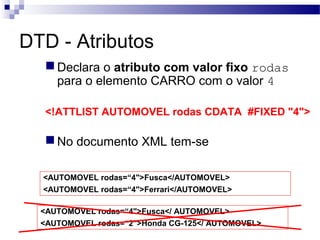

24. DTD - Atributos
Declara o atributo com valor fixo rodas
para o elemento CARRO com o valor 4
<!ATTLIST AUTOMOVEL rodas CDATA #FIXED "4">
No documento XML tem-se
<AUTOMOVEL rodas=“4">Fusca</AUTOMOVEL>
<AUTOMOVEL rodas=“4">Ferrari</AUTOMOVEL>
<AUTOMOVEL rodas=“4">Fusca</ AUTOMOVEL>
<AUTOMOVEL rodas=“2">Honda CG-125</ AUTOMOVEL>

25. DTD - Atributos
Declara o atributo obrigatório RA para o
elemento ALUNO, cujo valor deve ser único
no documento XML
<!ATTLIST ALUNO RA ID #REQUIRED>
No documento XML tem-se
<ALUNO RA="89021-1">Fulano de Tal</ALUNO>
<ALUNO RA="84317-9">Beltrano Disso</ALUNO>
<ALUNO RA="89021-1">Fulano de Tal</ALUNO>
<ALUNO RA=" 89021-1 ">Beltrano Disso</ALUNO>

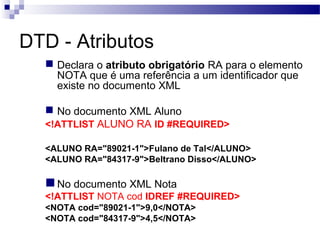

26. DTD - Atributos
 Declara o atributo obrigatório RA para o elemento
NOTA que é uma referência a um identificador que
existe no documento XML
 No documento XML Aluno
<!ATTLIST ALUNO RA ID #REQUIRED>
<ALUNO RA="89021-1">Fulano de Tal</ALUNO>
<ALUNO RA="84317-9">Beltrano Disso</ALUNO>
No documento XML Nota
<!ATTLIST NOTA cod IDREF #REQUIRED>
<NOTA cod="89021-1">9,0</NOTA>
<NOTA cod="84317-9">4,5</NOTA>

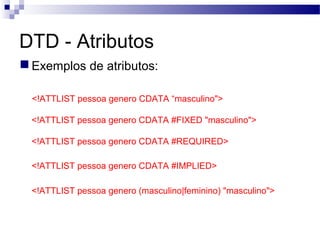

27. DTD - Atributos
Exemplos de atributos:
<!ATTLIST pessoa genero CDATA “masculino">
<!ATTLIST pessoa genero CDATA #FIXED "masculino">
<!ATTLIST pessoa genero CDATA #REQUIRED>
<!ATTLIST pessoa genero CDATA #IMPLIED>
<!ATTLIST pessoa genero (masculino|feminino) "masculino">

28. DTD - Entidades
Entidades servem para
Substituição automática de conteúdo
Referência a documentos externos
Controlar parâmetros em documentos DTD
Processamento condicional

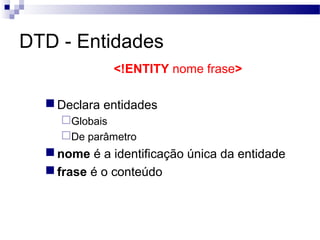

29. DTD - Entidades
<!ENTITY nome frase>
Declara entidades
Globais
De parâmetro
nome é a identificação única da entidade
frase é o conteúdo

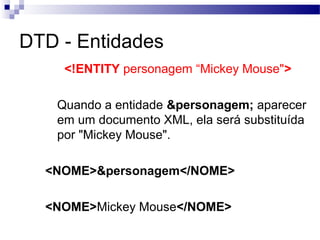

30. DTD - Entidades
<!ENTITY personagem “Mickey Mouse">
Quando a entidade &personagem; aparecer
em um documento XML, ela será substituída
por "Mickey Mouse".
<NOME>&personagem</NOME>
<NOME>Mickey Mouse</NOME>

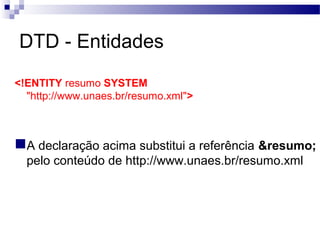

31. DTD - Entidades
<!ENTITY resumo SYSTEM
"http://www.unaes.br/resumo.xml">
A declaração acima substitui a referência &resumo;
pelo conteúdo de http://www.unaes.br/resumo.xml

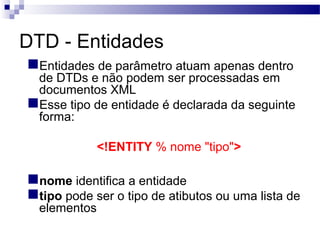

32. DTD - Entidades
Entidades de parâmetro atuam apenas dentro
de DTDs e não podem ser processadas em
documentos XML
Esse tipo de entidade é declarada da seguinte
forma:
<!ENTITY % nome "tipo">
nome identifica a entidade
tipo pode ser o tipo de atibutos ou uma lista de
elementos

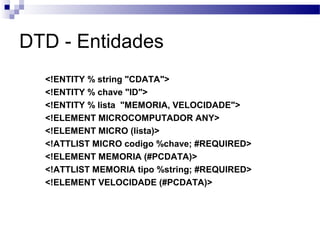

33. DTD - Entidades
<!ENTITY % string "CDATA">
<!ENTITY % chave "ID">
<!ENTITY % lista "MEMORIA, VELOCIDADE">
<!ELEMENT MICROCOMPUTADOR ANY>
<!ELEMENT MICRO (lista)>
<!ATTLIST MICRO codigo %chave; #REQUIRED>
<!ELEMENT MEMORIA (#PCDATA)>
<!ATTLIST MEMORIA tipo %string; #REQUIRED>
<!ELEMENT VELOCIDADE (#PCDATA)>
