Este documento apresenta conceitos sobre XML, XSLT e XSL-FO, incluindo: (1) Uma introdução sobre XML, DTDs e esquemas; (2) Transformações de XML usando XSLT e XSL-FO; (3) Aplicações de XML, XSLT e XSL-FO.

1. Aplicando Transformações
em XML usando XSLT e
XSL-FO
Ms Vivian Genaro Motti
Profª Drª Maria da Graça Pimentel
Prof Dr Rudinei Goularte
Ilhéus, maio de 2009.
ERBASE

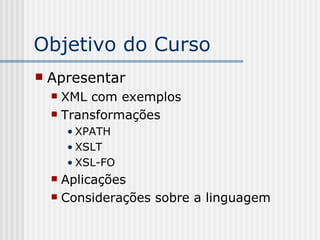

2. Objetivo do Curso
 Apresentar
 XML com exemplos
 Transformações
• XPATH
• XSLT
• XSL-FO
 Aplicações
 Considerações sobre a linguagem

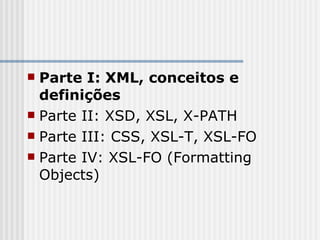

3.  Parte I: XML, conceitos e
definições
 Parte II: XSD, XSL, X-PATH
 Parte III: CSS, XSL-T, XSL-FO
 Parte IV: XSL-FO (Formatting
Objects)

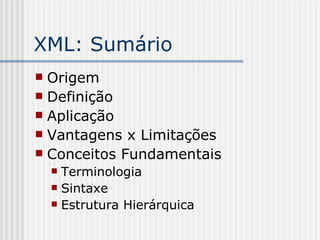

4. XML: Sumário
 Origem
 Definição
 Aplicação
 Vantagens x Limitações
 Conceitos Fundamentais
 Terminologia
 Sintaxe
 Estrutura Hierárquica

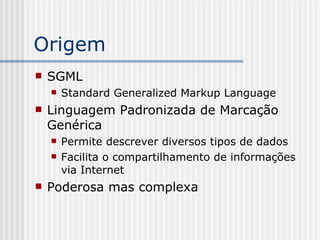

5. Origem
 SGML
 Standard Generalized Markup Language
 Linguagem Padronizada de Marcação
Genérica
 Permite descrever diversos tipos de dados
 Facilita o compartilhamento de informações
via Internet
 Poderosa mas complexa

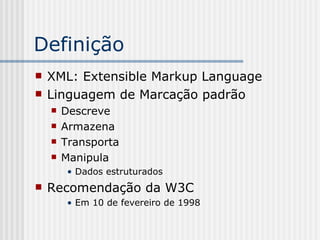

6. Definição
 XML: Extensible Markup Language
 Linguagem de Marcação padrão
 Descreve
 Armazena
 Transporta
 Manipula
• Dados estruturados
 Recomendação da W3C
• Em 10 de fevereiro de 1998

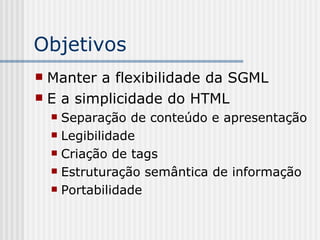

7. Objetivos
 Manter a flexibilidade da SGML
 E a simplicidade do HTML
 Separação de conteúdo e apresentação
 Legibilidade
 Criação de tags
 Estruturação semântica de informação
 Portabilidade

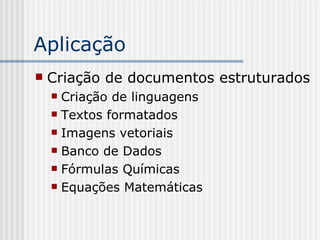

8. Aplicação
 Criação de documentos estruturados
 Criação de linguagens
 Textos formatados
 Imagens vetoriais
 Banco de Dados
 Fórmulas Químicas
 Equações Matemáticas

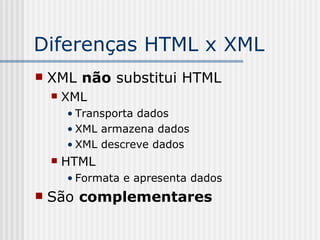

9. Diferenças HTML x XML
 XML não substitui HTML
 XML
• Transporta dados
• XML armazena dados
• XML descreve dados
 HTML
• Formata e apresenta dados
 São complementares

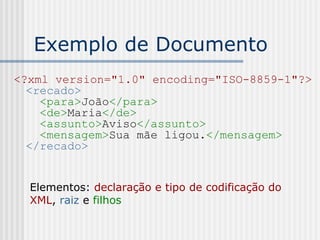

10. Exemplo de Documento
<?xml version="1.0" encoding="ISO-8859-1"?>
<recado>
<para>João</para>
<de>Maria</de>
<assunto>Aviso</assunto>
<mensagem>Sua mãe ligou.</mensagem>
</recado>
Elementos: declaração e tipo de codificação do
XML, raiz e filhos

11. Codificação
 Para evitar erros com documentos XML que
têm caracteres especiais é necessário
 Especificar a codificação adequada
 Ou salvar o arquivo como unicode (double bit
unicode ou UTF-16)
 Tipos de Codificação
 Windows-1252
 ISO-88-59-1
 UTF-8
 Não recomendadas para caracteres não ASCII

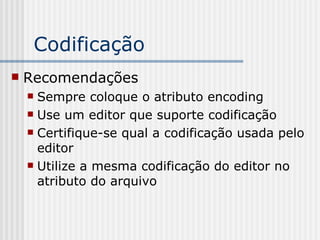

12. Codificação
 Recomendações
 Sempre coloque o atributo encoding
 Use um editor que suporte codificação
 Certifique-se qual a codificação usada pelo
editor
 Utilize a mesma codificação do editor no
atributo do arquivo

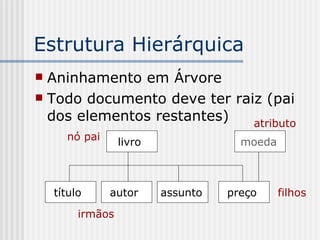

13. Estrutura Hierárquica
 Aninhamento em Árvore
 Todo documento deve ter raiz (pai
dos elementos restantes)
livro
título autor assunto
nó pai
filhos
irmãos
preço
moeda
atributo

14. Regras de Sintaxe
 Simples e Lógicas
 Todo elemento possui uma tag de
fechamento: <nome>Maria</nome>
• Exceto a declaração do XML
 As tags são sensíveis à capitalização
 O aninhamento deve estar correto
 Todo documento tem nó raiz
 Valores de atributos devem estar entre
aspas

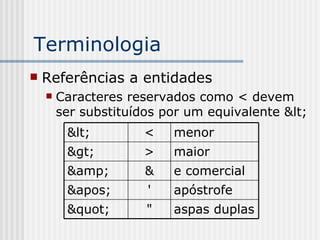

15. Terminologia
 Referências a entidades
 Caracteres reservados como < devem
ser substituídos por um equivalente &lt;
aspas duplas"&quot;
apóstrofe'&apos;
e comercial&&amp;
maior>&gt;
menor<&lt;

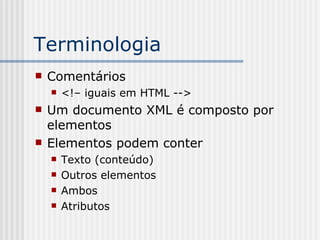

16. Terminologia
 Comentários
 <!– iguais em HTML -->
 Um documento XML é composto por
elementos
 Elementos podem conter
 Texto (conteúdo)
 Outros elementos
 Ambos
 Atributos

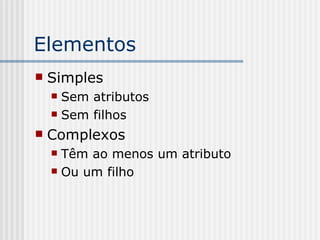

17. Elementos
 Simples
 Sem atributos
 Sem filhos
 Complexos
 Têm ao menos um atributo
 Ou um filho

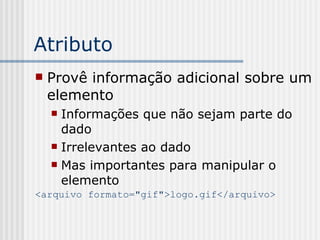

18. Atributo
 Provê informação adicional sobre um
elemento
 Informações que não sejam parte do
dado
 Irrelevantes ao dado
 Mas importantes para manipular o
elemento
<arquivo formato="gif">logo.gif</arquivo>

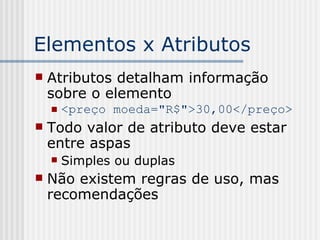

19. Elementos x Atributos
 Atributos detalham informação
sobre o elemento
 <preço moeda="R$">30,00</preço>
 Todo valor de atributo deve estar
entre aspas
 Simples ou duplas
 Não existem regras de uso, mas
recomendações

20. Elementos x Atributos
 Atributos
• Não podem ter múltiplos valores
• Não possuem estrutura em árvore
• Não são facilmente expandidos
• São mais difíceis para ler
 Portanto
 Use elementos para dados
 E atributos para informações menos relevantes
 Exemplo: <recado id="01">...</recado>

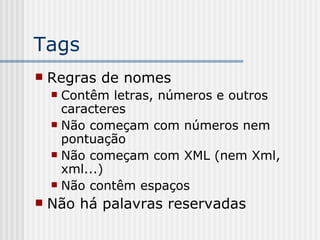

21. Tags
 Regras de nomes
 Contêm letras, números e outros
caracteres
 Não começam com números nem
pontuação
 Não começam com XML (nem Xml,
xml...)
 Não contêm espaços
 Não há palavras reservadas

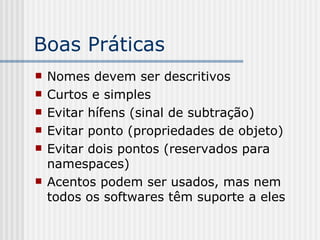

22. Boas Práticas
 Nomes devem ser descritivos
 Curtos e simples
 Evitar hífens (sinal de subtração)
 Evitar ponto (propriedades de objeto)
 Evitar dois pontos (reservados para
namespaces)
 Acentos podem ser usados, mas nem
todos os softwares têm suporte a eles

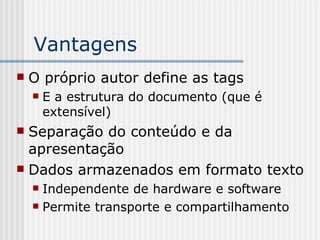

23. Vantagens
 O próprio autor define as tags
 E a estrutura do documento (que é
extensível)
 Separação do conteúdo e da
apresentação
 Dados armazenados em formato texto
 Independente de hardware e software
 Permite transporte e compartilhamento

24. Vantagens
 Buscas facilitadas
 Pela semântica no armazenamento dos
dados
 Múltiplas formas de apresentação
 Compressão
 Devido à natureza repetitiva das tags

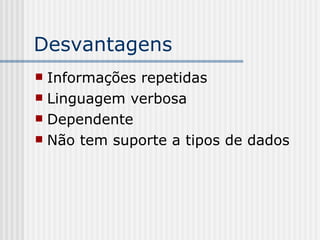

25. Desvantagens
 Informações repetidas
 Linguagem verbosa
 Dependente
 Não tem suporte a tipos de dados

26. Limitações
 XML é informação pura em tags
auto-descritivas
 São necessários outros documentos
para
• Enviar
• Receber ou
• Apresentar a informação

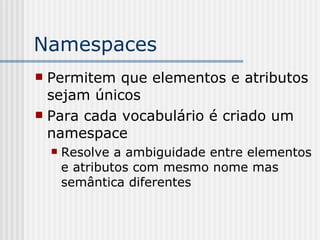

27. Namespaces
 Permitem que elementos e atributos
sejam únicos
 Para cada vocabulário é criado um
namespace
 Resolve a ambiguidade entre elementos
e atributos com mesmo nome mas
semântica diferentes

28. Namespaces
 Qualificam nomes de elementos e
atributos do XML
 São identificados por referências URI
 Nome expandido
 Nome do namespace + nome local
 Um nome qualificado está sujeito à
interpretação por namespace
 Pré-fixado ou não-pré-fixado

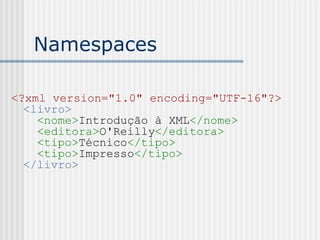

29. Namespaces
<?xml version="1.0" encoding="UTF-16"?>
<livro>
<nome>Introdução à XML</nome>
<editora>O'Reilly</editora>
<tipo>Técnico</tipo>
<tipo>Impresso</tipo>
</livro>

30. Namespaces
<?xml version="1.0" encoding="ISO-8859-1"?>
<livro xlmns:midia="http://www.modos.org">
<nome>Introdução à XML</nome>
<editora>O'Reilly</editora>
<tipo>Técnico</tipo>
<midia:tipo>Impresso</tipo>
</livro>

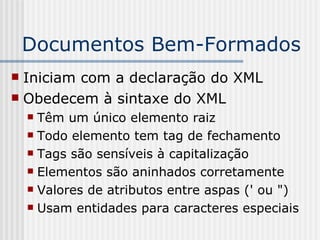

31. Documentos Bem-Formados
 Iniciam com a declaração do XML
 Obedecem à sintaxe do XML
 Têm um único elemento raiz
 Todo elemento tem tag de fechamento
 Tags são sensíveis à capitalização
 Elementos são aninhados corretamente
 Valores de atributos entre aspas (' ou ")
 Usam entidades para caracteres especiais

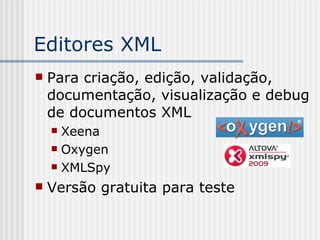

32. Editores XML
 Para criação, edição, validação,
documentação, visualização e debug
de documentos XML
 Xeena
 Oxygen
 XMLSpy
 Versão gratuita para teste

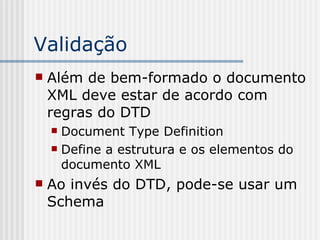

33. Validação
 Além de bem-formado o documento
XML deve estar de acordo com
regras do DTD
 Document Type Definition
 Define a estrutura e os elementos do
documento XML
 Ao invés do DTD, pode-se usar um
Schema

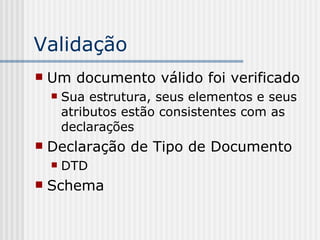

34. Validação
 Um documento válido foi verificado
 Sua estrutura, seus elementos e seus
atributos estão consistentes com as
declarações
 Declaração de Tipo de Documento
 DTD
 Schema

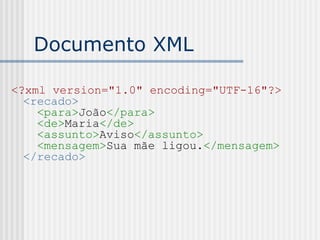

35. Documento XML
<?xml version="1.0" encoding="UTF-16"?>
<recado>
<para>João</para>
<de>Maria</de>
<assunto>Aviso</assunto>
<mensagem>Sua mãe ligou.</mensagem>
</recado>

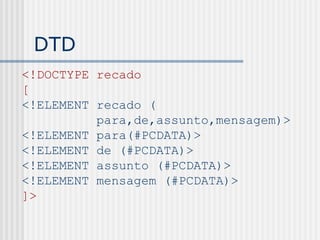

36. DTD
<!DOCTYPE recado
[
<!ELEMENT recado (
para,de,assunto,mensagem)>
<!ELEMENT para(#PCDATA)>
<!ELEMENT de (#PCDATA)>
<!ELEMENT assunto (#PCDATA)>
<!ELEMENT mensagem (#PCDATA)>
]>

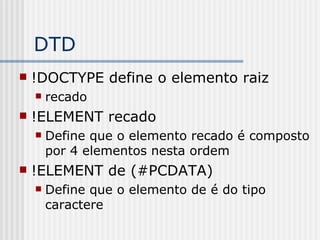

37. DTD
 !DOCTYPE define o elemento raiz
 recado
 !ELEMENT recado
 Define que o elemento recado é composto
por 4 elementos nesta ordem
 !ELEMENT de (#PCDATA)
 Define que o elemento de é do tipo
caractere

38. Declarações DTD
 Elementos vazios
 <!ELEMENT br EMPTY>
 Elementos compostos
 <!ELEMENT recado (para,de,assunto,mensagem)>
 No mínimo 1 ocorrência
 <!ELEMENT recado (para+)>
 Zero ou mais ocorrências
 <!ELEMENT recado (assunto*)>

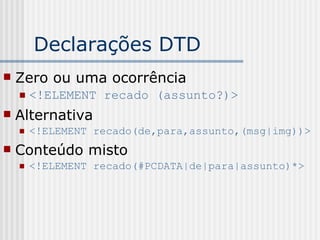

39. Declarações DTD
 Zero ou uma ocorrência
 <!ELEMENT recado (assunto?)>
 Alternativa
 <!ELEMENT recado(de,para,assunto,(msg|img))>
 Conteúdo misto
 <!ELEMENT recado(#PCDATA|de|para|assunto)*>

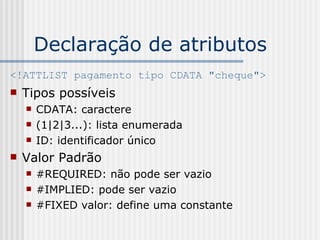

40. Declaração de atributos
<!ATTLIST pagamento tipo CDATA "cheque">
 Tipos possíveis
 CDATA: caractere
 (1|2|3...): lista enumerada
 ID: identificador único
 Valor Padrão
 #REQUIRED: não pode ser vazio
 #IMPLIED: pode ser vazio
 #FIXED valor: define uma constante

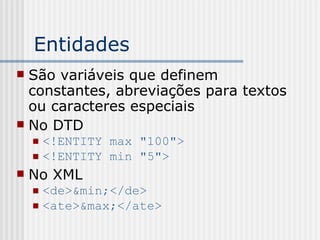

41. Entidades
 São variáveis que definem
constantes, abreviações para textos
ou caracteres especiais
 No DTD
 <!ENTITY max "100">
 <!ENTITY min "5">
 No XML
 <de>&min;</de>
 <ate>&max;</ate>

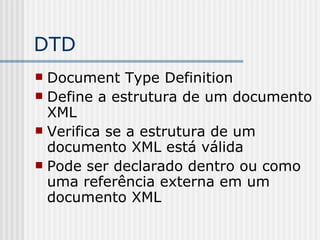

42. DTD
 Document Type Definition
 Define a estrutura de um documento
XML
 Verifica se a estrutura de um
documento XML está válida
 Pode ser declarado dentro ou como
uma referência externa em um
documento XML

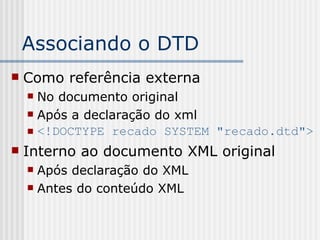

43. Associando o DTD
 Como referência externa
 No documento original
 Após a declaração do xml
 <!DOCTYPE recado SYSTEM "recado.dtd">
 Interno ao documento XML original
 Após declaração do XML
 Antes do conteúdo XML

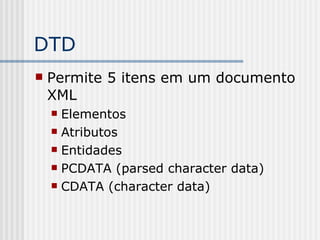

44. DTD
 Permite 5 itens em um documento
XML
 Elementos
 Atributos
 Entidades
 PCDATA (parsed character data)
 CDATA (character data)

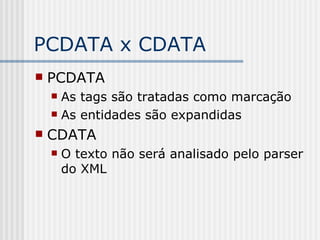

45. PCDATA x CDATA
 PCDATA
 As tags são tratadas como marcação
 As entidades são expandidas
 CDATA
 O texto não será analisado pelo parser
do XML

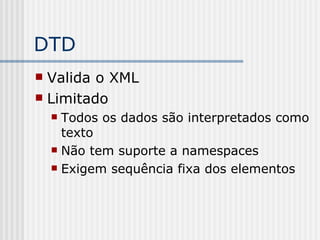

46. DTD
 Valida o XML
 Limitado
 Todos os dados são interpretados como
texto
 Não tem suporte a namespaces
 Exigem sequência fixa dos elementos

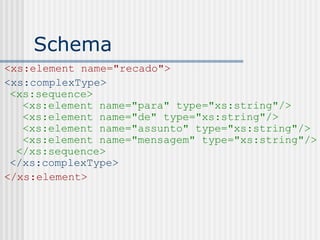

47. Schema
<xs:element name="recado">
<xs:complexType>
<xs:sequence>
<xs:element name="para" type="xs:string"/>
<xs:element name="de" type="xs:string"/>
<xs:element name="assunto" type="xs:string"/>
<xs:element name="mensagem" type="xs:string"/>
</xs:sequence>
</xs:complexType>
</xs:element>

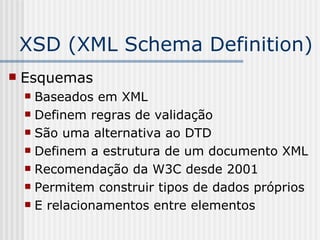

48. XSD (XML Schema Definition)
 Esquemas
 Baseados em XML
 Definem regras de validação
 São uma alternativa ao DTD
 Definem a estrutura de um documento XML
 Recomendação da W3C desde 2001
 Permitem construir tipos de dados próprios
 E relacionamentos entre elementos

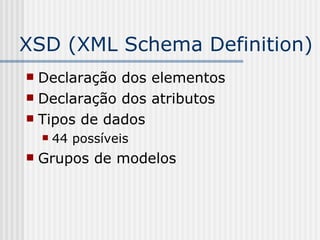

49. XSD (XML Schema Definition)
 Declaração dos elementos
 Declaração dos atributos
 Tipos de dados
 44 possíveis
 Grupos de modelos

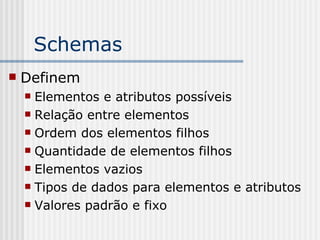

50. Schemas
 Definem
 Elementos e atributos possíveis
 Relação entre elementos
 Ordem dos elementos filhos
 Quantidade de elementos filhos
 Elementos vazios
 Tipos de dados para elementos e atributos
 Valores padrão e fixo

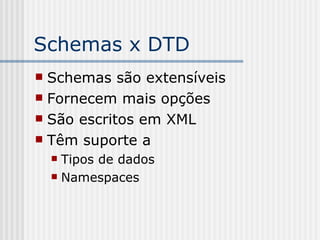

51. Schemas x DTD
 Schemas são extensíveis
 Fornecem mais opções
 São escritos em XML
 Têm suporte a
 Tipos de dados
 Namespaces

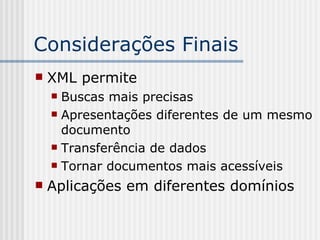

52. Considerações Finais
 XML permite
 Buscas mais precisas
 Apresentações diferentes de um mesmo
documento
 Transferência de dados
 Tornar documentos mais acessíveis
 Aplicações em diferentes domínios

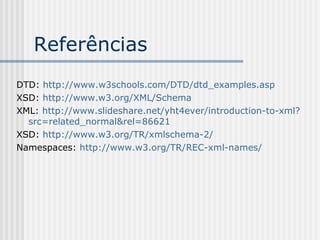

53. Referências
DTD: http://www.w3schools.com/DTD/dtd_examples.asp
XSD: http://www.w3.org/XML/Schema
XML: http://www.slideshare.net/yht4ever/introduction-to-xml?
src=related_normal&rel=86621
XSD: http://www.w3.org/TR/xmlschema-2/
Namespaces: http://www.w3.org/TR/REC-xml-names/
