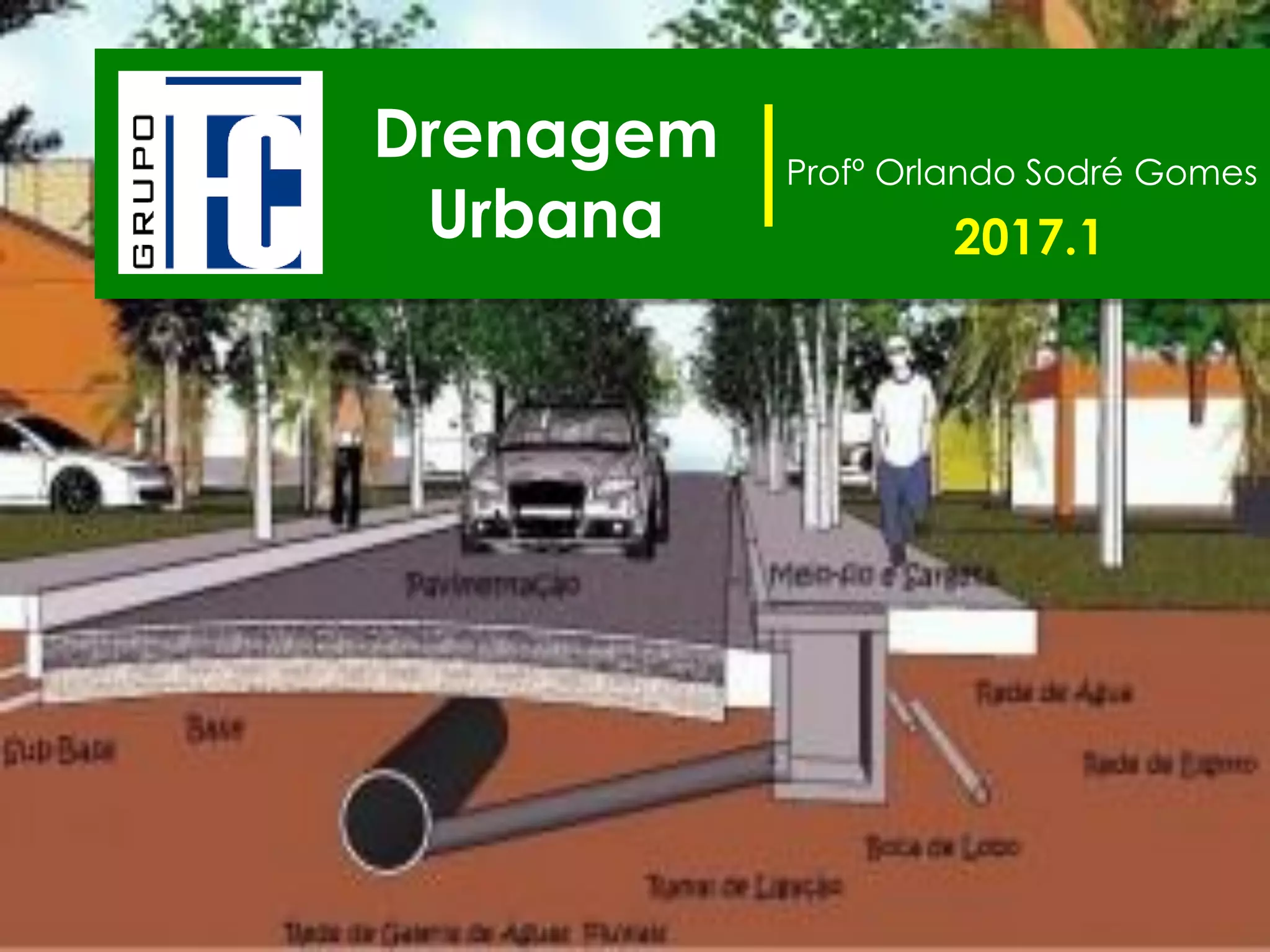

2. Drenagem Urbana

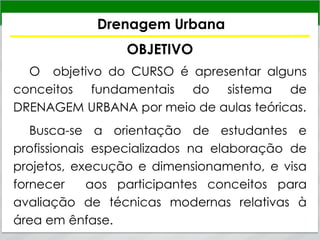

OBJETIVO
O objetivo do CURSO é apresentar alguns
conceitos fundamentais do sistema de
DRENAGEM URBANA por meio de aulas teóricas.
Busca-se a orientação de estudantes e
profissionais especializados na elaboração de
projetos, execução e dimensionamento, e visa
fornecer aos participantes conceitos para
avaliação de técnicas modernas relativas à
área em ênfase.

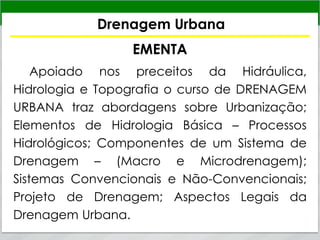

3. Drenagem Urbana
EMENTA
Apoiado nos preceitos da Hidráulica,
Hidrologia e Topografia o curso de DRENAGEM
URBANA traz abordagens sobre Urbanização;
Elementos de Hidrologia Básica – Processos
Hidrológicos; Componentes de um Sistema de
Drenagem – (Macro e Microdrenagem);
Sistemas Convencionais e Não-Convencionais;
Projeto de Drenagem; Aspectos Legais da
Drenagem Urbana.

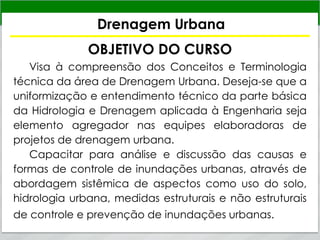

4. Drenagem Urbana
OBJETIVO DO CURSO
Visa à compreensão dos Conceitos e Terminologia
técnica da área de Drenagem Urbana. Deseja-se que a
uniformização e entendimento técnico da parte básica
da HidroIogia e Drenagem aplicada à Engenharia seja
elemento agregador nas equipes elaboradoras de
projetos de drenagem urbana.
Capacitar para análise e discussão das causas e
formas de controle de inundações urbanas, através de
abordagem sistêmica de aspectos como uso do solo,
hidrologia urbana, medidas estruturais e não estruturais
de controle e prevenção de inundações urbanas.

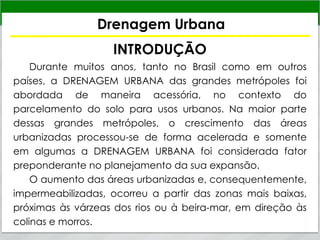

5. Drenagem Urbana
INTRODUÇÃO
Durante muitos anos, tanto no Brasil como em outros
países, a DRENAGEM URBANA das grandes metrópoles foi
abordada de maneira acessória, no contexto do
parcelamento do solo para usos urbanos. Na maior parte
dessas grandes metrópoles, o crescimento das áreas
urbanizadas processou-se de forma acelerada e somente
em algumas a DRENAGEM URBANA foi considerada fator
preponderante no planejamento da sua expansão.
O aumento das áreas urbanizadas e, consequentemente,
impermeabilizadas, ocorreu a partir das zonas mais baixas,
próximas às várzeas dos rios ou à beira-mar, em direção às
colinas e morros.

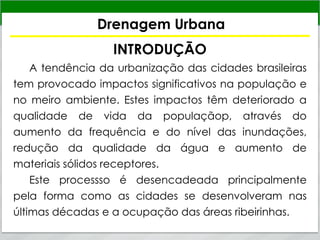

6. Drenagem Urbana
INTRODUÇÃO
A tendência da urbanização das cidades brasileiras
tem provocado impactos significativos na população e
no meiro ambiente. Estes impactos têm deteriorado a
qualidade de vida da populaçãop, através do
aumento da frequência e do nível das inundações,
redução da qualidade da água e aumento de
materiais sólidos receptores.
Este processso é desencadeada principalmente
pela forma como as cidades se desenvolveram nas
últimas décadas e a ocupação das áreas ribeirinhas.

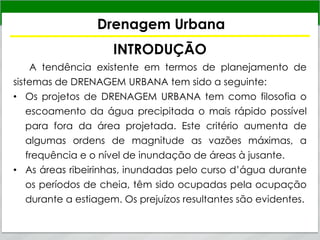

7. Drenagem Urbana
INTRODUÇÃO
A tendência existente em termos de planejamento de
sistemas de DRENAGEM URBANA tem sido a seguinte:
• Os projetos de DRENAGEM URBANA tem como filosofia o
escoamento da água precipitada o mais rápido possível
para fora da área projetada. Este critério aumenta de
algumas ordens de magnitude as vazões máximas, a
frequência e o nível de inundação de áreas à jusante.
• As áreas ribeirinhas, inundadas pelo curso d’água durante
os períodos de cheia, têm sido ocupadas pela ocupação
durante a estiagem. Os prejuízos resultantes são evidentes.

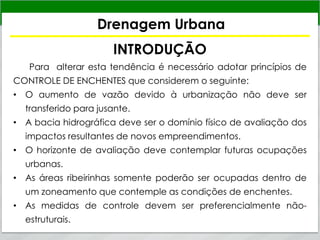

8. Drenagem Urbana
INTRODUÇÃO
Para alterar esta tendência é necessário adotar princípios de
CONTROLE DE ENCHENTES que considerem o seguinte:
• O aumento de vazão devido à urbanização não deve ser
transferido para jusante.
• A bacia hidrográfica deve ser o domínio físico de avaliação dos
impactos resultantes de novos empreendimentos.
• O horizonte de avaliação deve contemplar futuras ocupações
urbanas.
• As áreas ribeirinhas somente poderão ser ocupadas dentro de
um zoneamento que contemple as condições de enchentes.
• As medidas de controle devem ser preferencialmente não-
estruturais.

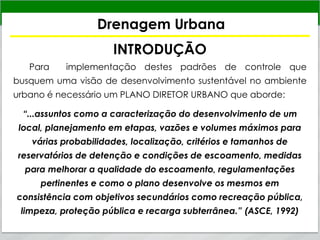

9. Drenagem Urbana
INTRODUÇÃO
Para implementação destes padrões de controle que
busquem uma visão de desenvolvimento sustentável no ambiente
urbano é necessário um PLANO DIRETOR URBANO que aborde:
“...assuntos como a caracterização do desenvolvimento de um
local, planejamento em etapas, vazões e volumes máximos para
várias probabilidades, localização, critérios e tamanhos de
reservatórios de detenção e condições de escoamento, medidas
para melhorar a qualidade do escoamento, regulamentações
pertinentes e como o plano desenvolve os mesmos em
consistência com objetivos secundários como recreação pública,
limpeza, proteção pública e recarga subterrânea.” (ASCE, 1992)

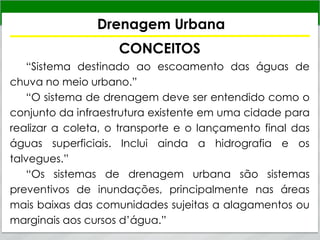

10. Drenagem Urbana
CONCEITOS
“Sistema destinado ao escoamento das águas de
chuva no meio urbano.”
“O sistema de drenagem deve ser entendido como o
conjunto da infraestrutura existente em uma cidade para
realizar a coleta, o transporte e o lançamento final das
águas superficiais. Inclui ainda a hidrografia e os
talvegues.”
“Os sistemas de drenagem urbana são sistemas
preventivos de inundações, principalmente nas áreas
mais baixas das comunidades sujeitas a alagamentos ou
marginais aos cursos d’água.”

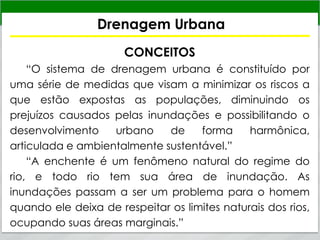

11. Drenagem Urbana
CONCEITOS
“O sistema de drenagem urbana é constituído por
uma série de medidas que visam a minimizar os riscos a
que estão expostas as populações, diminuindo os
prejuízos causados pelas inundações e possibilitando o
desenvolvimento urbano de forma harmônica,
articulada e ambientalmente sustentável.”
“A enchente é um fenômeno natural do regime do
rio, e todo rio tem sua área de inundação. As
inundações passam a ser um problema para o homem
quando ele deixa de respeitar os limites naturais dos rios,
ocupando suas áreas marginais.”

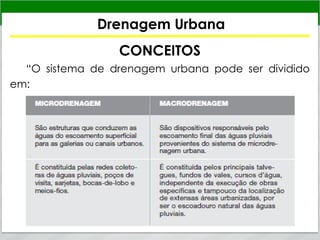

12. Drenagem Urbana
CONCEITOS

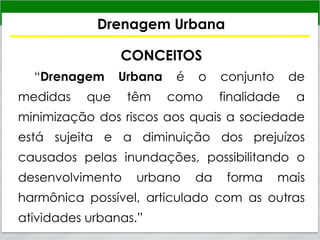

“Drenagem Urbana é o conjunto de
medidas que têm como finalidade a
minimização dos riscos aos quais a sociedade
está sujeita e a diminuição dos prejuízos
causados pelas inundações, possibilitando o
desenvolvimento urbano da forma mais
harmônica possível, articulado com as outras
atividades urbanas.”

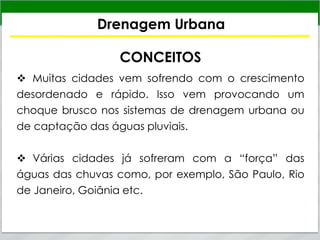

14. Drenagem Urbana
CONCEITOS
Muitas cidades vem sofrendo com o crescimento
desordenado e rápido. Isso vem provocando um
choque brusco nos sistemas de drenagem urbana ou
de captação das águas pluviais.
Várias cidades já sofreram com a “força” das
águas das chuvas como, por exemplo, São Paulo, Rio
de Janeiro, Goiânia etc.

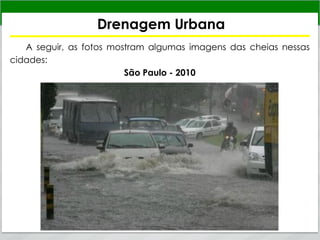

15. Drenagem Urbana

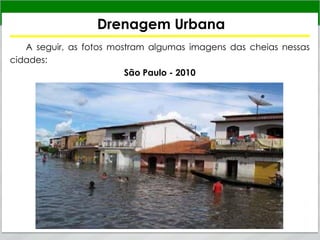

A seguir, as fotos mostram algumas imagens das cheias nessas
cidades:
São Paulo - 2010
16. Drenagem Urbana
A seguir, as fotos mostram algumas imagens das cheias nessas
cidades:
São Paulo - 2010
17. Drenagem Urbana
A seguir, as fotos mostram algumas imagens das cheias nessas
cidades:
Rio de Janeiro - 2010

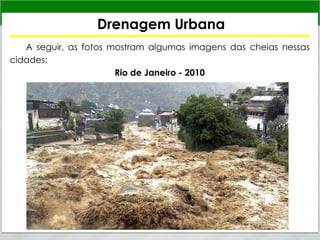

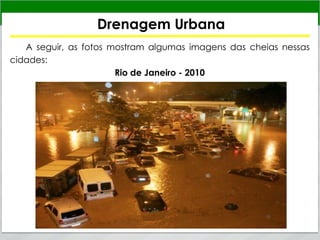

18. Drenagem Urbana
A seguir, as fotos mostram algumas imagens das cheias nessas
cidades:
Rio de Janeiro - 2010

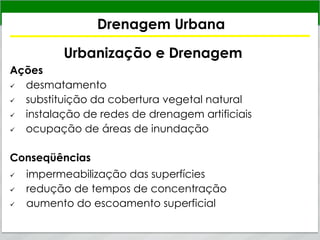

19. Drenagem Urbana
Urbanização e Drenagem
Ações
desmatamento
substituição da cobertura vegetal natural
instalação de redes de drenagem artificiais
ocupação de áreas de inundação
Conseqüências
impermeabilização das superfícies
redução de tempos de concentração
aumento do escoamento superficial
20. Drenagem Urbana
EFEITOS DA URBANIZAÇÃO SOBRE O ESCOAMENTO

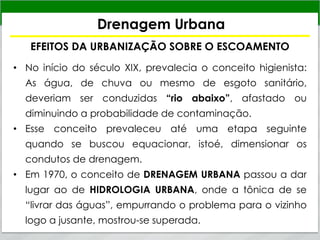

• No início do século XIX, prevalecia o conceito higienista:
As água, de chuva ou mesmo de esgoto sanitário,
deveriam ser conduzidas “rio abaixo”, afastado ou
diminuindo a probabilidade de contaminação.
• Esse conceito prevaleceu até uma etapa seguinte
quando se buscou equacionar, istoé, dimensionar os
condutos de drenagem.
• Em 1970, o conceito de DRENAGEM URBANA passou a dar
lugar ao de HIDROLOGIA URBANA, onde a tônica de se
“livrar das águas”, empurrando o problema para o vizinho
logo a jusante, mostrou-se superada.

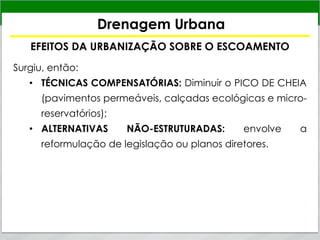

21. Drenagem Urbana
EFEITOS DA URBANIZAÇÃO SOBRE O ESCOAMENTO
Surgiu, então:
• TÉCNICAS COMPENSATÓRIAS: Diminuir o PICO DE CHEIA
(pavimentos permeáveis, calçadas ecológicas e micro-
reservatórios);
• ALTERNATIVAS NÃO-ESTRUTURADAS: envolve a
reformulação de legislação ou planos diretores.

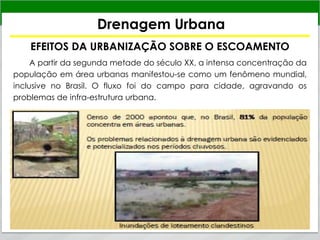

23. Drenagem Urbana
EFEITOS DA URBANIZAÇÃO SOBRE O ESCOAMENTO
A partir da segunda metade do século XX, a intensa concentração da
população em área urbanas manifestou-se como um fenômeno mundial,
inclusive no Brasil. O fluxo foi do campo para cidade, agravando os
problemas de infra-estrutura urbana.

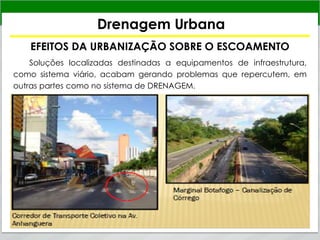

24. Drenagem Urbana
EFEITOS DA URBANIZAÇÃO SOBRE O ESCOAMENTO
Soluções localizadas destinadas a equipamentos de infraestrutura,
como sistema viário, acabam gerando problemas que repercutem, em
outras partes como no sistema de DRENAGEM.

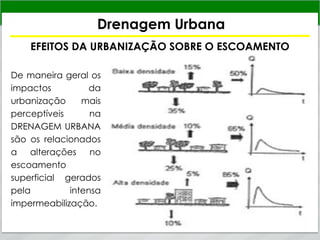

26. Drenagem Urbana
EFEITOS DA URBANIZAÇÃO SOBRE O ESCOAMENTO
De maneira geral os
impactos da
urbanização mais
perceptíveis na
DRENAGEM URBANA
são os relacionados
a alterações no
escoamento
superficial gerados
pela intensa
impermeabilização.
27. Drenagem Urbana
EFEITOS DA URBANIZAÇÃO SOBRE O ESCOAMENTO

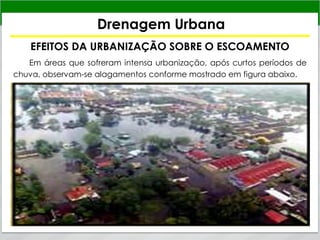

Em áreas que sofreram intensa urbanização, após curtos períodos de
chuva, observam-se alagamentos conforme mostrado em figura abaixo.

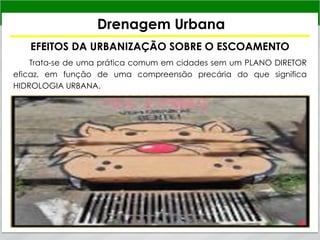

28. Drenagem Urbana
EFEITOS DA URBANIZAÇÃO SOBRE O ESCOAMENTO
Trata-se de uma prática comum em cidades sem um PLANO DIRETOR
eficaz, em função de uma compreensão precária do que significa
HIDROLOGIA URBANA.

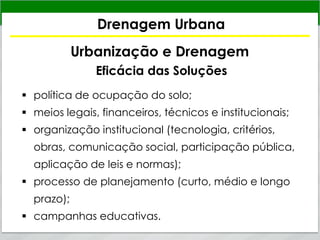

29. Drenagem Urbana
Urbanização e Drenagem
Eficácia das Soluções
política de ocupação do solo;
meios legais, financeiros, técnicos e institucionais;
organização institucional (tecnologia, critérios,
obras, comunicação social, participação pública,
aplicação de leis e normas);
processo de planejamento (curto, médio e longo
prazo);
campanhas educativas.

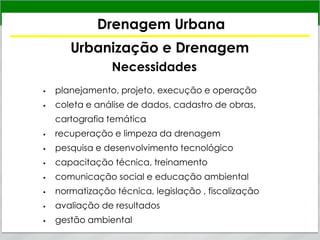

30. Drenagem Urbana
Urbanização e Drenagem
Necessidades
planejamento, projeto, execução e operação
coleta e análise de dados, cadastro de obras,
cartografia temática
recuperação e limpeza da drenagem
pesquisa e desenvolvimento tecnológico
capacitação técnica, treinamento
comunicação social e educação ambiental
normatização técnica, legislação , fiscalização
avaliação de resultados
gestão ambiental
31. Drenagem Urbana
Urbanização e Drenagem
Necessidades
O sistema de drenagem tem uma particularidade em
relação a urbanização: as águas pluviais sempre
ocorrerá, independentemente de existir ou não sistema
de drenagem adequado. A qualidade desse sistema é
que determinará se os benefícios ou prejuízos à
população serão maiores ou menores.
O planejamento do sistema de drenagem é de suma
importância para redução de custos e aumento dos
benefícios resultantes.

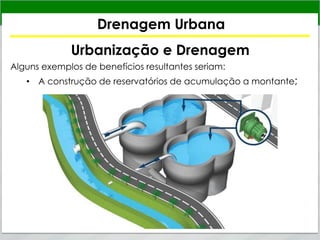

32. Drenagem Urbana
Urbanização e Drenagem
Alguns exemplos de benefícios resultantes seriam:

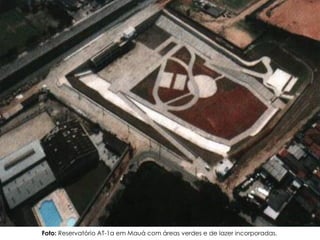

• A construção de reservatórios de acumulação a montante;
33. Drenagem Urbana
Urbanização e Drenagem

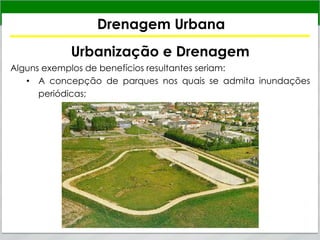

Alguns exemplos de benefícios resultantes seriam:
• A concepção de parques nos quais se admita inundações
periódicas;

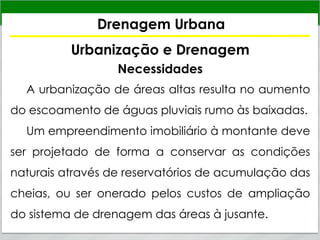

34. Drenagem Urbana
Urbanização e Drenagem
Necessidades
A urbanização de áreas altas resulta no aumento
do escoamento de águas pluviais rumo às baixadas.
Um empreendimento imobiliário à montante deve
ser projetado de forma a conservar as condições
naturais através de reservatórios de acumulação das
cheias, ou ser onerado pelos custos de ampliação
do sistema de drenagem das áreas à jusante.

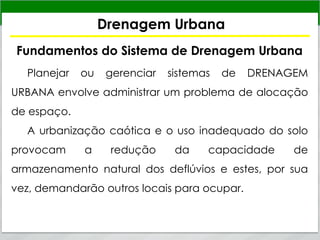

36. Drenagem Urbana
Fundamentos do Sistema de Drenagem Urbana
Planejar ou gerenciar sistemas de DRENAGEM
URBANA envolve administrar um problema de alocação
de espaço.
A urbanização caótica e o uso inadequado do solo
provocam a redução da capacidade de
armazenamento natural dos deflúvios e estes, por sua
vez, demandarão outros locais para ocupar.

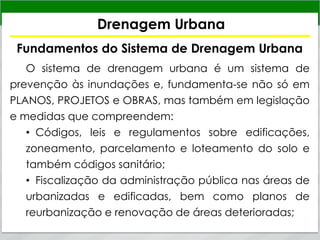

37. Drenagem Urbana
Fundamentos do Sistema de Drenagem Urbana
O sistema de drenagem urbana é um sistema de
prevenção às inundações e, fundamenta-se não só em
PLANOS, PROJETOS e OBRAS, mas também em legislação
e medidas que compreendem:
• Códigos, leis e regulamentos sobre edificações,
zoneamento, parcelamento e loteamento do solo e
também códigos sanitário;
• Fiscalização da administração pública nas áreas de
urbanizadas e edificadas, bem como planos de
reurbanização e renovação de áreas deterioradas;

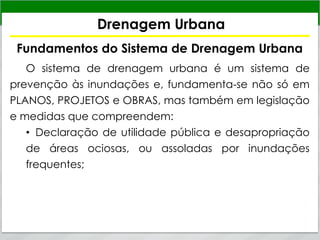

38. Drenagem Urbana
Fundamentos do Sistema de Drenagem Urbana
O sistema de drenagem urbana é um sistema de
prevenção às inundações e, fundamenta-se não só em
PLANOS, PROJETOS e OBRAS, mas também em legislação
e medidas que compreendem:
• Declaração de utilidade pública e desapropriação
de áreas ociosas, ou assoladas por inundações
frequentes;

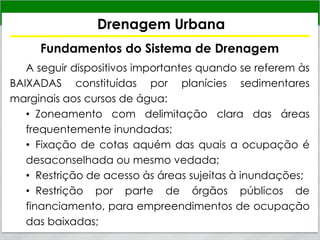

39. Drenagem Urbana
Fundamentos do Sistema de Drenagem
A seguir dispositivos importantes quando se referem às
BAIXADAS constituídas por planícies sedimentares
marginais aos cursos de água:
• Zoneamento com delimitação clara das áreas
frequentemente inundadas;
• Fixação de cotas aquém das quais a ocupação é
desaconselhada ou mesmo vedada;
• Restrição de acesso às áreas sujeitas à inundações;
• Restrição por parte de órgãos públicos de
financiamento, para empreendimentos de ocupação
das baixadas;

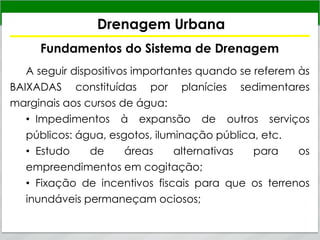

40. Drenagem Urbana
Fundamentos do Sistema de Drenagem
A seguir dispositivos importantes quando se referem às
BAIXADAS constituídas por planícies sedimentares
marginais aos cursos de água:
• Impedimentos à expansão de outros serviços
públicos: água, esgotos, iluminação pública, etc.
• Estudo de áreas alternativas para os
empreendimentos em cogitação;
• Fixação de incentivos fiscais para que os terrenos
inundáveis permaneçam ociosos;

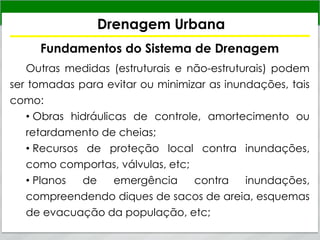

41. Drenagem Urbana
Fundamentos do Sistema de Drenagem
Outras medidas (estruturais e não-estruturais) podem
ser tomadas para evitar ou minimizar as inundações, tais
como:
• Obras hidráulicas de controle, amortecimento ou
retardamento de cheias;
• Recursos de proteção local contra inundações,
como comportas, válvulas, etc;
• Planos de emergência contra inundações,
compreendendo diques de sacos de areia, esquemas
de evacuação da população, etc;

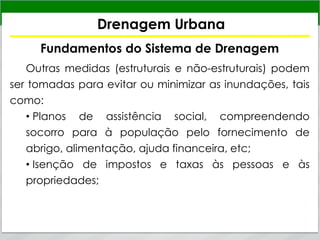

42. Drenagem Urbana
Fundamentos do Sistema de Drenagem
Outras medidas (estruturais e não-estruturais) podem
ser tomadas para evitar ou minimizar as inundações, tais
como:
• Planos de assistência social, compreendendo
socorro para à população pelo fornecimento de
abrigo, alimentação, ajuda financeira, etc;
• Isenção de impostos e taxas às pessoas e às
propriedades;

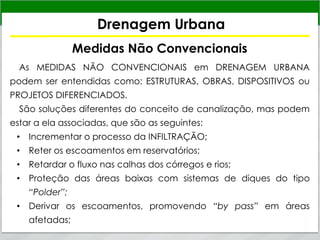

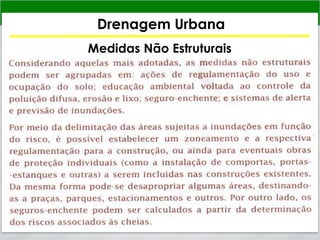

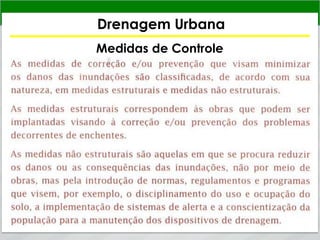

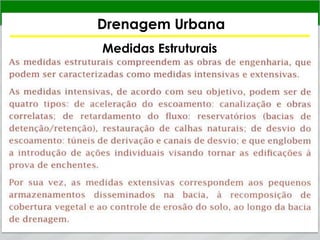

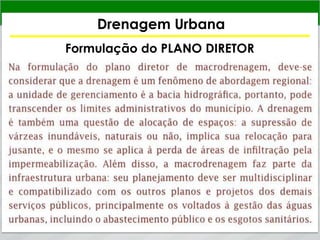

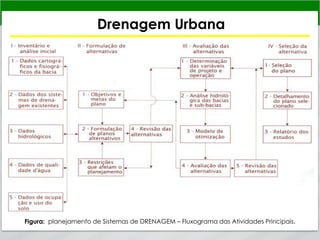

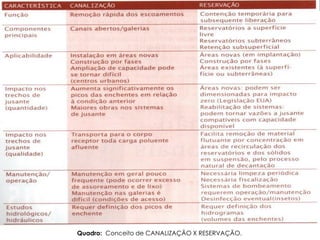

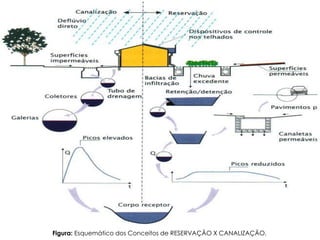

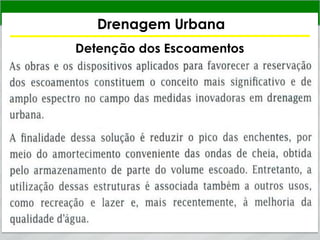

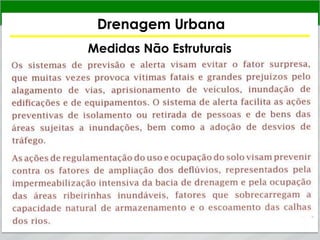

50. Drenagem Urbana
Medidas Não Convencionais
As MEDIDAS NÃO CONVENCIONAIS em DRENAGEM URBANA
podem ser entendidas como: ESTRUTURAS, OBRAS, DISPOSITIVOS ou
PROJETOS DIFERENCIADOS.
São soluções diferentes do conceito de canalização, mas podem
estar a ela associadas, que são as seguintes:
• Incrementar o processo da INFILTRAÇÃO;
• Reter os escoamentos em reservatórios;
• Retardar o fluxo nas calhas dos córregos e rios;

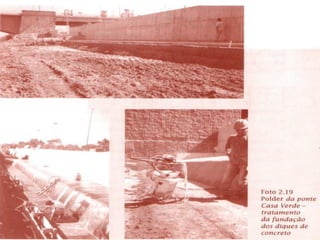

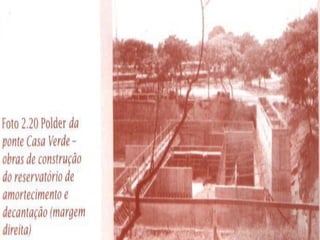

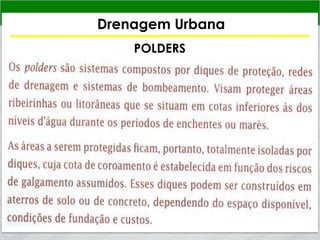

• Proteção das áreas baixas com sistemas de diques do tipo
“Polder”;
• Derivar os escoamentos, promovendo “by pass” em áreas
afetadas;

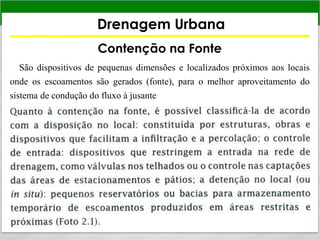

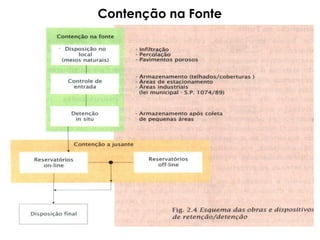

55. Drenagem Urbana
Contenção na Fonte
São dispositivos de pequenas dimensões e localizados próximos aos locais
onde os escoamentos são gerados (fonte), para o melhor aproveitamento do
sistema de condução do fluxo à jusante

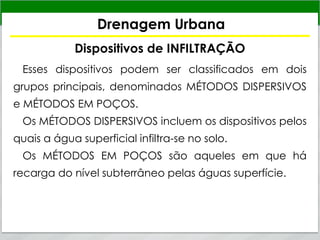

58. Drenagem Urbana

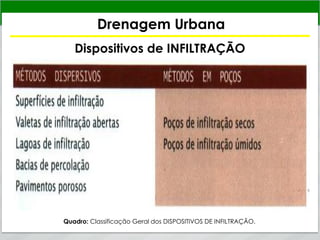

Dispositivos de INFILTRAÇÃO
Esses dispositivos podem ser classificados em dois
grupos principais, denominados MÉTODOS DISPERSIVOS
e MÉTODOS EM POÇOS.
Os MÉTODOS DISPERSIVOS incluem os dispositivos pelos
quais a água superficial infiltra-se no solo.
Os MÉTODOS EM POÇOS são aqueles em que há
recarga do nível subterrâneo pelas águas superfície.

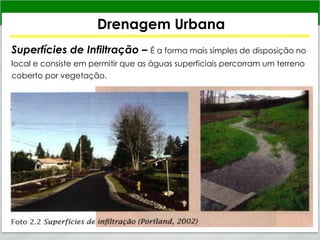

60. Drenagem Urbana

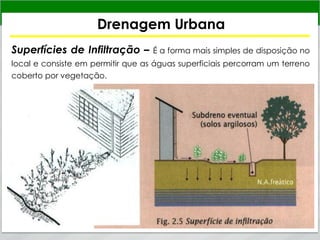

Superfícies de Infiltração – É a forma mais simples de disposição no
local e consiste em permitir que as águas superficiais percorram um terreno
coberto por vegetação.
61. Drenagem Urbana
Superfícies de Infiltração – É a forma mais simples de disposição no
local e consiste em permitir que as águas superficiais percorram um terreno
coberto por vegetação.

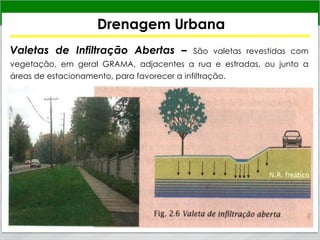

62. Drenagem Urbana

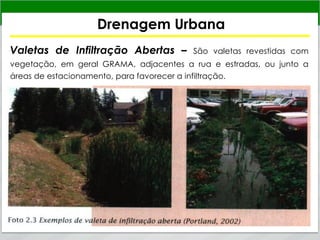

Valetas de Infiltração Abertas – São valetas revestidas com
vegetação, em geral GRAMA, adjacentes a rua e estradas, ou junto a
áreas de estacionamento, para favorecer a infiltração.

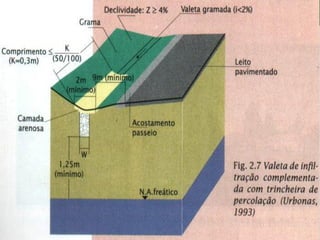

63. Drenagem Urbana
Valetas de Infiltração Abertas – São valetas revestidas com
vegetação, em geral GRAMA, adjacentes a rua e estradas, ou junto a
áreas de estacionamento, para favorecer a infiltração.
65. Drenagem Urbana

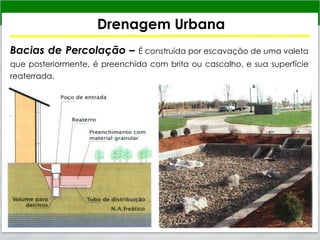

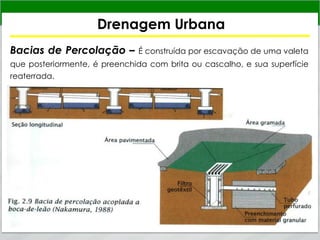

Bacias de Percolação – É construída por escavação de uma valeta
que posteriormente, é preenchida com brita ou cascalho, e sua superfície
reaterrada.
66. Drenagem Urbana
Bacias de Percolação – É construída por escavação de uma valeta
que posteriormente, é preenchida com brita ou cascalho, e sua superfície
reaterrada.

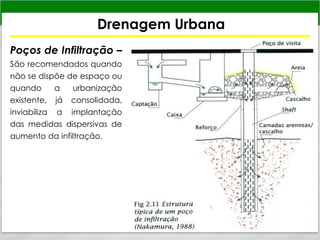

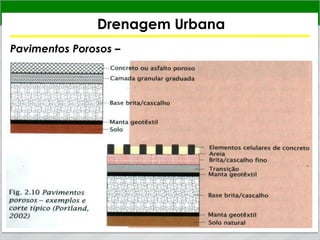

69. Drenagem Urbana
Poços de Infiltração –
São recomendados quando
não se dispõe de espaço ou
quando a urbanização
existente, já consolidada,
inviabiliza a implantação
das medidas dispersivas de
aumento da infiltração.

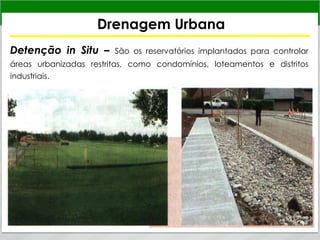

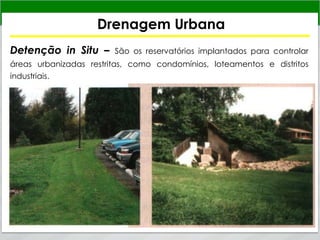

70. Drenagem Urbana

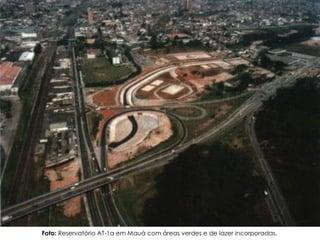

Detenção in Situ – São os reservatórios implantados para controlar
áreas urbanizadas restritas, como condomínios, loteamentos e distritos
industriais.
71. Drenagem Urbana
Detenção in Situ – São os reservatórios implantados para controlar
áreas urbanizadas restritas, como condomínios, loteamentos e distritos
industriais.

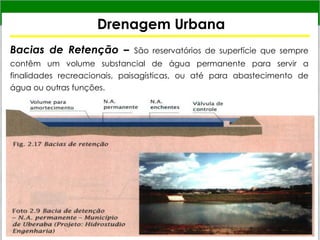

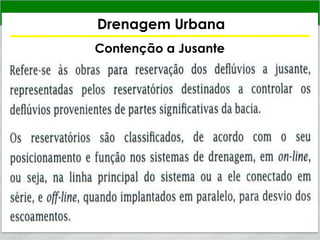

76. Drenagem Urbana
Bacias de Retenção – São reservatórios de superfície que sempre
contêm um volume substancial de água permanente para servir a
finalidades recreacionais, paisagísticas, ou até para abastecimento de
água ou outras funções.
77. Drenagem Urbana

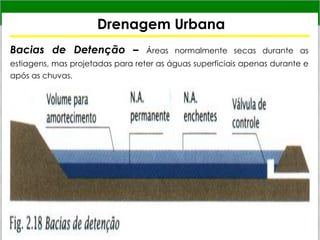

Bacias de Detenção – Áreas normalmente secas durante as
estiagens, mas projetadas para reter as águas superficiais apenas durante e
após as chuvas.

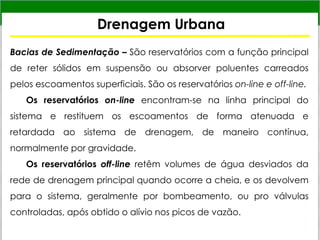

78. Drenagem Urbana
Bacias de Sedimentação – São reservatórios com a função principal
de reter sólidos em suspensão ou absorver poluentes carreados
pelos escoamentos superficiais. São os reservatórios on-line e off-line.

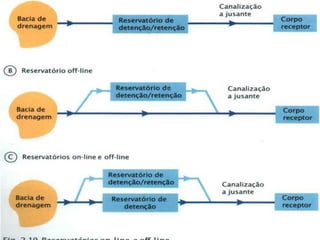

Os reservatórios on-line encontram-se na linha principal do
sistema e restituem os escoamentos de forma atenuada e
retardada ao sistema de drenagem, de maneiro contínua,
normalmente por gravidade.
Os reservatórios off-line retêm volumes de água desviados da
rede de drenagem principal quando ocorre a cheia, e os devolvem
para o sistema, geralmente por bombeamento, ou pro válvulas
controladas, após obtido o alívio nos picos de vazão.

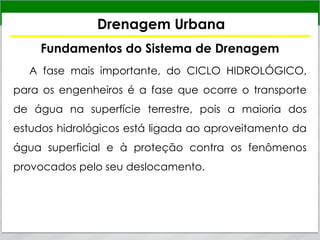

85. Drenagem Urbana
Fundamentos do Sistema de Drenagem

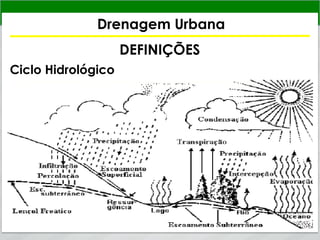

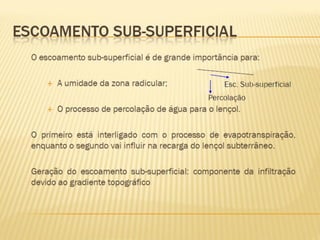

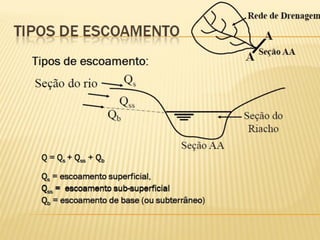

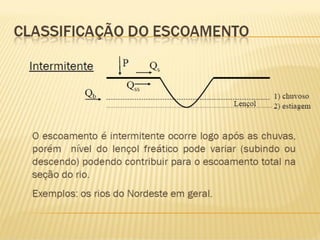

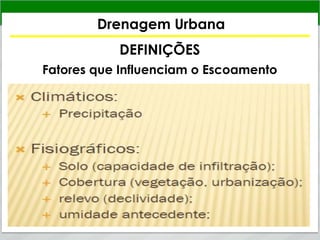

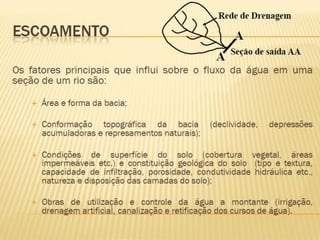

A fase mais importante, do CICLO HIDROLÓGICO,
para os engenheiros é a fase que ocorre o transporte
de água na superfície terrestre, pois a maioria dos
estudos hidrológicos está ligada ao aproveitamento da
água superficial e à proteção contra os fenômenos
provocados pelo seu deslocamento.
