SANEAMENTO AMBIENTAL
Aula 8 – Sistema de Drenagem Urbana
Profº Fernando Periard Gurgel do Amaral

SISTEMA DE DRENAGEM URBANA – AULA 8

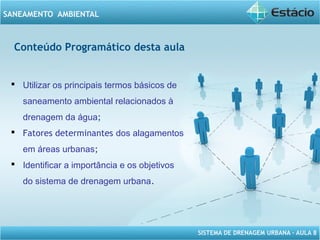

Conteúdo Programático desta aula
 Utilizar os principais termos básicos de
saneamento ambiental relacionados à
drenagem da água;
 Fatores determinantes dos alagamentos
em áreas urbanas;
 Identificar a importância e os objetivos
do sistema de drenagem urbana.

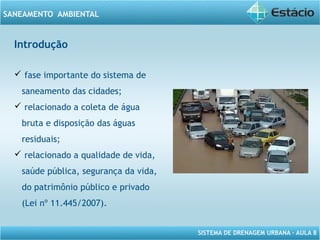

Introdução
 fase importante do sistema de
saneamento das cidades;
 relacionado a coleta de água
bruta e disposição das águas
residuais;
 relacionado a qualidade de vida,
saúde pública, segurança da vida,
do patrimônio público e privado
(Lei nº 11.445/2007).

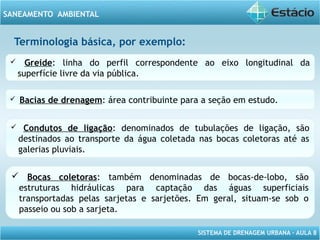

Terminologia básica, por exemplo:
 Greide: linha do perfil correspondente ao eixo longitudinal da
superfície livre da via pública.
 Bacias de drenagem: área contribuinte para a seção em estudo.
 Condutos de ligação: denominados de tubulações de ligação, são
destinados ao transporte da água coletada nas bocas coletoras até as
galerias pluviais.
 Bocas coletoras: também denominadas de bocas-de-lobo, são
estruturas hidráulicas para captação das águas superficiais
transportadas pelas sarjetas e sarjetões. Em geral, situam-se sob o
passeio ou sob a sarjeta.

Drenagem
 obras ou instalações destinadas a escoar o
excesso de água seja em rodovias na Zona
Rural ou na malha urbana.
 compreende o conjunto de todas as medidas
a serem tomadas que visem à atenuação dos
riscos e dos prejuízos decorrentes de
inundações.
 no meio urbano a água se comporta, tanto
quantitativa como qualitativamente, de
maneira bem diferente de seu
comportamento original.

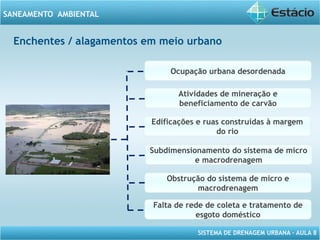

Enchentes / alagamentos em meio urbano
Ocupação urbana desordenada
Atividades de mineração e
beneficiamento de carvão
Edificações e ruas construídas à margem
do rio
Subdimensionamento do sistema de micro
e macrodrenagem
Obstrução do sistema de micro e
macrodrenagem
Falta de rede de coleta e tratamento de
esgoto doméstico

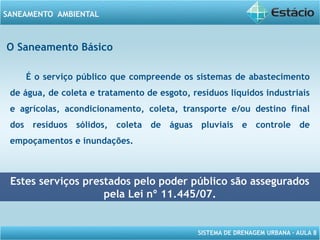

O Saneamento Básico
É o serviço público que compreende os sistemas de abastecimento
de água, de coleta e tratamento de esgoto, resíduos líquidos industriais
e agrícolas, acondicionamento, coleta, transporte e/ou destino final
dos resíduos sólidos, coleta de águas pluviais e controle de
empoçamentos e inundações.
Estes serviços prestados pelo poder público são assegurados
pela Lei nº 11.445/07.

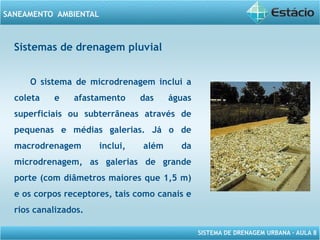

Sistemas de drenagem pluvial
O sistema de microdrenagem inclui a
coleta e afastamento das águas
superficiais ou subterrâneas através de
pequenas e médias galerias. Já o de
macrodrenagem inclui, além da
microdrenagem, as galerias de grande
porte (com diâmetros maiores que 1,5 m)
e os corpos receptores, tais como canais e
rios canalizados.

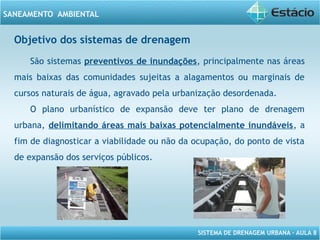

Objetivo dos sistemas de drenagem
São sistemas preventivos de inundações, principalmente nas áreas
mais baixas das comunidades sujeitas a alagamentos ou marginais de
cursos naturais de água, agravado pela urbanização desordenada.
O plano urbanístico de expansão deve ter plano de drenagem
urbana, delimitando áreas mais baixas potencialmente inundáveis, a
fim de diagnosticar a viabilidade ou não da ocupação, do ponto de vista
de expansão dos serviços públicos.

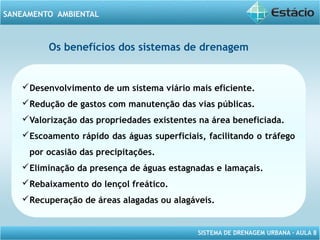

Os benefícios dos sistemas de drenagem
Desenvolvimento de um sistema viário mais eficiente.
Redução de gastos com manutenção das vias públicas.
Valorização das propriedades existentes na área beneficiada.
Escoamento rápido das águas superficiais, facilitando o tráfego
por ocasião das precipitações.
Eliminação da presença de águas estagnadas e lamaçais.
Rebaixamento do lençol freático.
Recuperação de áreas alagadas ou alagáveis.

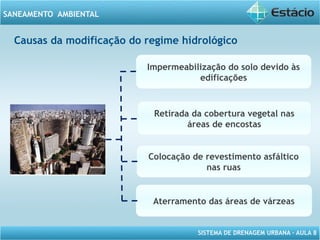

Impermeabilização do solo devido às
edificações
Retirada da cobertura vegetal nas
áreas de encostas
Colocação de revestimento asfáltico
nas ruas
Aterramento das áreas de várzeas
Causas da modificação do regime hidrológico

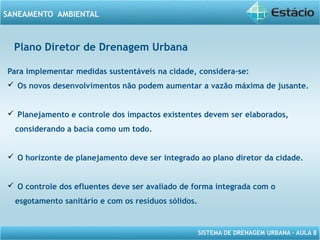

Plano Diretor de Drenagem Urbana
Para implementar medidas sustentáveis na cidade, considera-se:
 Os novos desenvolvimentos não podem aumentar a vazão máxima de jusante.
 Planejamento e controle dos impactos existentes devem ser elaborados,
considerando a bacia como um todo.
 O horizonte de planejamento deve ser integrado ao plano diretor da cidade.
 O controle dos efluentes deve ser avaliado de forma integrada com o
esgotamento sanitário e com os resíduos sólidos.

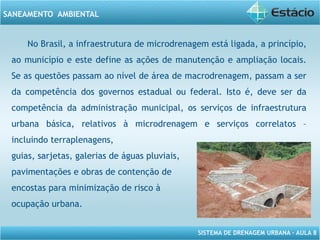

No Brasil, a infraestrutura de microdrenagem está ligada, a princípio,
ao município e este define as ações de manutenção e ampliação locais.
Se as questões passam ao nível de área de macrodrenagem, passam a ser
da competência dos governos estadual ou federal. Isto é, deve ser da
competência da administração municipal, os serviços de infraestrutura
urbana básica, relativos à microdrenagem e serviços correlatos –
incluindo terraplenagens,
guias, sarjetas, galerias de águas pluviais,
pavimentações e obras de contenção de
encostas para minimização de risco à
ocupação urbana.

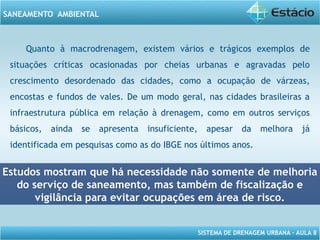

Quanto à macrodrenagem, existem vários e trágicos exemplos de
situações críticas ocasionadas por cheias urbanas e agravadas pelo
crescimento desordenado das cidades, como a ocupação de várzeas,
encostas e fundos de vales. De um modo geral, nas cidades brasileiras a
infraestrutura pública em relação à drenagem, como em outros serviços
básicos, ainda se apresenta insuficiente, apesar da melhora já
identificada em pesquisas como as do IBGE nos últimos anos.
Estudos mostram que há necessidade não somente de melhoria
do serviço de saneamento, mas também de fiscalização e
vigilância para evitar ocupações em área de risco.

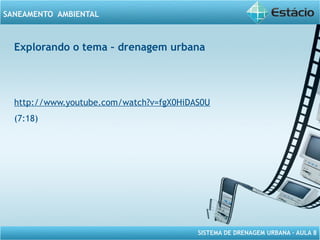

Explorando o tema – drenagem urbana
http://www.youtube.com/watch?v=fgX0HiDAS0U
(7:18)
