A diagonal de uma mão francesa deve ser dimensionada para suportar uma carga permanente de 50 kN e uma sobrecarga de uso de 500 kN. O perfil é do tipo L duplo de aço MR250 com resistência ao escoamento de 25 kN/cm2. Os procedimentos de dimensionamento devem verificar os estados limites últimos e de serviço tanto para a barra composta quanto para a barra isolada.

1. TRABALHO DE
ESTRUTURAS DE AÇO I:
DIMENSIONAMENTO
DE MÃO FRANCESA
UNIVERSIDADE FEDERAL DO ESPÍRITO SANTO
CENTRO TECNOLÓGICO
DEPARTAMENTO DE ENGENHARIA CIVIL
GRUPO: DOUGLAS JOAQUIM, GUSTAVO TRINDADE, HENRIQUE
OLIVEIRA, LEONARDO BRITO, MARCUS VINÍCIUS DE
MENDONÇA, ROBSON ZULCÃO, THIAGO CANAL, VINÍCIUS
PIFFER, WAGNER DOMINICINI.

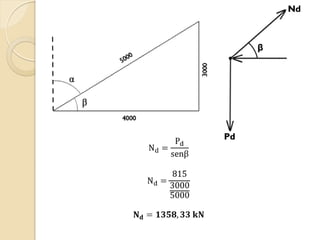

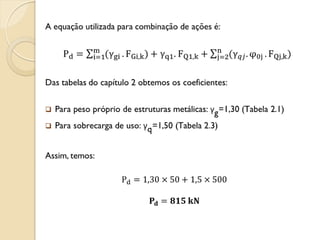

2. Dimensionar a diagonal da mão francesa mostrada na figura abaixo para
suportar com segurança a carga P. Contribuem para a carga P:
 Carga permanente de peso próprio de estruturas pré-moldadas: 50 kN
 Sobrecarga de uso: 500 kN
Dados do perfil:

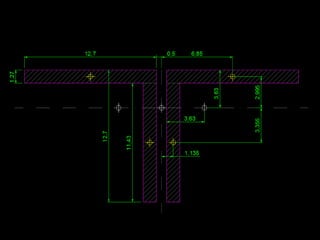

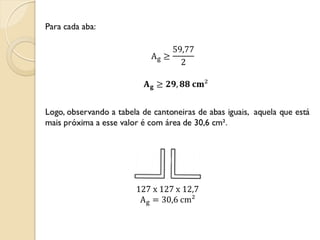

 Perfil L duplo
 Aço MR250
(A36, aço
carbono)
 fy = 25 kN/cm²
 fu = 40 kN/cm²

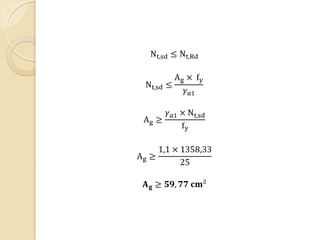

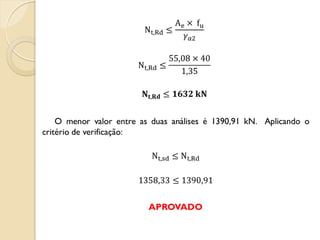

Os procedimentos devem ser feitos com relação aos estados limites últimos e de
serviço (ou de utilização). Com relação ao estado limite de serviço, verificar para a

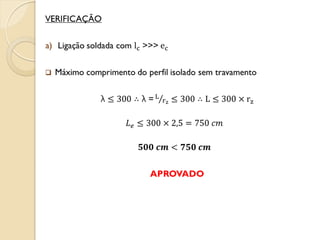

barra composta e para a barra isolada. Qual o máximo comprimento destravado do
perfil isolado?
