N-1596 REV. E NOV / 2003
PROPRIEDADE DA PETROBRAS 9 páginas e Índice de Revisões
ENSAIO NÃO-DESTRUTIVO -
LÍQUIDO PENETRANTE
Procedimento
Esta Norma substitui e cancela a sua revisão anterior.
Cabe à CONTEC - Subcomissão Autora, a orientação quanto à interpretação do
texto desta Norma. O Órgão da PETROBRAS usuário desta Norma é o
responsável pela adoção e aplicação dos seus itens.
CONTEC
Comissão de Normas
Técnicas
Requisito Técnico: Prescrição estabelecida como a mais adequada e que
deve ser utilizada estritamente em conformidade com esta Norma. Uma
eventual resolução de não segui-la ("não-conformidade" com esta Norma) deve
ter fundamentos técnico-gerenciais e deve ser aprovada e registrada pelo
Órgão da PETROBRAS usuário desta Norma. É caracterizada pelos verbos:
“dever”, “ser”, “exigir”, “determinar” e outros verbos de caráter impositivo.
Prática Recomendada: Prescrição que pode ser utilizada nas condições
previstas por esta Norma, mas que admite (e adverte sobre) a possibilidade de
alternativa (não escrita nesta Norma) mais adequada à aplicação específica. A
alternativa adotada deve ser aprovada e registrada pelo Órgão da
PETROBRAS usuário desta Norma. É caracterizada pelos verbos:
“recomendar”, “poder”, “sugerir” e “aconselhar” (verbos de caráter
não-impositivo). É indicada pela expressão: [Prática Recomendada].
SC - 27
Cópias dos registros das “não-conformidades” com esta Norma, que possam
contribuir para o seu aprimoramento, devem ser enviadas para a
CONTEC - Subcomissão Autora.
As propostas para revisão desta Norma devem ser enviadas à CONTEC -
Subcomissão Autora, indicando a sua identificação alfanumérica e revisão, o
item a ser revisado, a proposta de redação e a justificativa técnico-econômica.
As propostas são apreciadas durante os trabalhos para alteração desta Norma.
Ensaios Não-Destrutivos
“A presente Norma é titularidade exclusiva da PETRÓLEO BRASILEIRO
S.A. – PETROBRAS, de uso interno na Companhia, e qualquer reprodução
para utilização ou divulgação externa, sem a prévia e expressa
autorização da titular, importa em ato ilícito nos termos da legislação
pertinente, através da qual serão imputadas as responsabilidades
cabíveis. A circulação externa será regulada mediante cláusula própria de
Sigilo e Confidencialidade, nos termos do direito intelectual e propriedade
industrial.”
Apresentação
As Normas Técnicas PETROBRAS são elaboradas por Grupos de Trabalho
- GTs (formados por especialistas da Companhia e das suas Subsidiárias), são comentadas pelas
Unidades da Companhia e das suas Subsidiárias, são aprovadas pelas Subcomissões Autoras - SCs
(formadas por técnicos de uma mesma especialidade, representando as Unidades da Companhia e
as suas Subsidiárias) e homologadas pelo Plenário da CONTEC (formado pelos representantes das
Unidades da Companhia e das suas Subsidiárias). Uma Norma Técnica PETROBRAS está sujeita a
revisão em qualquer tempo pela sua Subcomissão Autora e deve ser reanalisada a cada 5 anos para
ser revalidada, revisada ou cancelada. As Normas Técnicas PETROBRAS são elaboradas em
conformidade com a norma PETROBRAS N - 1. Para informações completas sobre as Normas
Técnicas PETROBRAS, ver Catálogo de Normas Técnicas PETROBRAS.

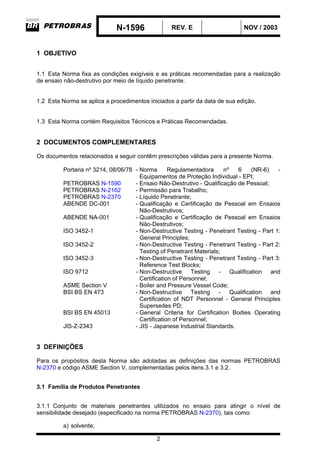

N-1596 REV. E NOV / 2003
2
1 OBJETIVO
1.1 Esta Norma fixa as condições exigíveis e as práticas recomendadas para a realização
de ensaio não-destrutivo por meio de líquido penetrante.
1.2 Esta Norma se aplica a procedimentos iniciados a partir da data de sua edição.
1.3 Esta Norma contém Requisitos Técnicos e Práticas Recomendadas.
2 DOCUMENTOS COMPLEMENTARES
Os documentos relacionados a seguir contêm prescrições válidas para a presente Norma.
Portaria nº 3214, 08/06/78 - Norma Regulamentadora nº 6 (NR-6) -
Equipamentos de Proteção Individual - EPI;
PETROBRAS N-1590 - Ensaio Não-Destrutivo - Qualificação de Pessoal;
PETROBRAS N-2162 - Permissão para Trabalho;
PETROBRAS N-2370 - Líquido Penetrante;
ABENDE DC-001 - Qualificação e Certificação de Pessoal em Ensaios
Não-Destrutivos;
ABENDE NA-001 - Qualificação e Certificação de Pessoal em Ensaios
Não-Destrutivos;
ISO 3452-1 - Non-Destructive Testing - Penetrant Testing - Part 1:
General Principles;
ISO 3452-2 - Non-Destructive Testing - Penetrant Testing - Part 2:
Testing of Penetrant Materials;
ISO 3452-3 - Non-Destructive Testing - Penetrant Testing - Part 3:
Reference Test Blocks;
ISO 9712 - Non-Destructive Testing - Qualification and
Certification of Personnel;
ASME Section V - Boiler and Pressure Vessel Code;
BSI BS EN 473 - Non-Destructive Testing - Qualification and
Certification of NDT Personnel - General Principles
Supersedes PD;
BSI BS EN 45013 - General Criteria for Certification Bodies Operating
Certification of Personnel;
JIS-Z-2343 - JIS - Japanese Industrial Standards.
3 DEFINIÇÕES
Para os propósitos desta Norma são adotadas as definições das normas PETROBRAS
N-2370 e código ASME Section V, complementadas pelos itens 3.1 e 3.2.
3.1 Família de Produtos Penetrantes
3.1.1 Conjunto de materiais penetrantes utilizados no ensaio para atingir o nível de
sensibilidade desejado (especificado na norma PETROBRAS N-2370), tais como:
a) solvente;
N-1596 REV. E NOV / 2003
3
b) tipo de penetrante;
c) emulsificador;
d) removedor;
e) revelador.
3.1.2 As famílias de produtos são dadas pela combinação dos produtos mostrados na
TABELA 1.
TABELA 1 - CLASSIFICAÇÃO DOS PRODUTOS PARA REALIZAÇÃO DE
ENSAIO POR MEIO DE LÍQUIDO PENETRANTE
Penetrante Remoção do Excesso de Penetrante Revelador
Tipo Designação Método Designação Forma Designação
I Penetrante fluorescente A Água a Seco
B Emulsificante lipofílico b
Solúvel
em água
C Solvente c
Em suspensão
na água
II
Penetrante de
contraste colorido
D Emulsificante hidrofílico d
Diluído em
solvente
3.2 Bloco Comparador
Bloco padrão confeccionado conforme normas JIS-Z-2343 ou ISO 3452-3.
4 CONDIÇÕES GERAIS
A realização do ensaio deve seguir as diretrizes de um procedimento que atenda ao item 4.1
e estar em conformidade com a código ASME Section V, Article 6 e com as
complementações e exceções expressas nesta Norma.
4.1 Procedimento de Inspeção
4.1.1 Devem constar no procedimento, no mínimo, as seguintes informações:
a) objetivo;
b) normas de referência;
c) tipo, forma e processo de fabricação do material a ser ensaiado (exemplo:
alumínio fundido, aço-carbono forjado, solda de aço-carbono, flange);
d) materiais penetrantes: o fabricante, a marca, a referência comercial de cada
produto, bem como o tipo de acondicionamento de cada um e a família dos
materiais penetrantes;
e) método de preparação da superfície;
f) modo e tempo de secagem na limpeza prévia da superfície;
g) modo de aplicação do líquido penetrante e tempo de penetração;
h) a faixa de temperatura permissível para a superfície em ensaio e para o líquido
penetrante;

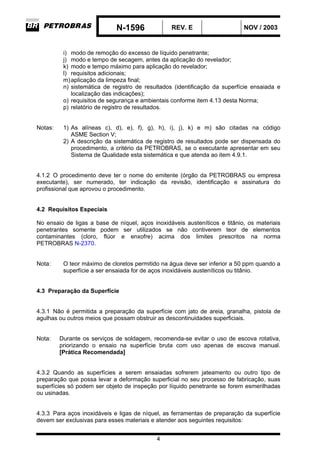

N-1596 REV. E NOV / 2003
4
i) modo de remoção do excesso de líquido penetrante;
j) modo e tempo de secagem, antes da aplicação do revelador;
k) modo e tempo máximo para aplicação do revelador;
l) requisitos adicionais;
m)aplicação da limpeza final;
n) sistemática de registro de resultados (identificação da superfície ensaiada e
localização das indicações);
o) requisitos de segurança e ambientais conforme item 4.13 desta Norma;
p) relatório de registro de resultados.
Notas: 1) As alíneas c), d), e), f), g), h), i), j), k) e m) são citadas na código
ASME Section V;
2) A descrição da sistemática de registro de resultados pode ser dispensada do
procedimento, a critério da PETROBRAS, se o executante apresentar em seu
Sistema de Qualidade esta sistemática e que atenda ao item 4.9.1.
4.1.2 O procedimento deve ter o nome do emitente (órgão da PETROBRAS ou empresa
executante), ser numerado, ter indicação da revisão, identificação e assinatura do
profissional que aprovou o procedimento.
4.2 Requisitos Especiais
No ensaio de ligas a base de níquel, aços inoxidáveis austeníticos e titânio, os materiais
penetrantes somente podem ser utilizados se não contiverem teor de elementos
contaminantes (cloro, flúor e enxofre) acima dos limites prescritos na norma
PETROBRAS N-2370.
Nota: O teor máximo de cloretos permitido na água deve ser inferior a 50 ppm quando a
superfície a ser ensaiada for de aços inoxidáveis austeníticos ou titânio.
4.3 Preparação da Superfície
4.3.1 Não é permitida a preparação da superfície com jato de areia, granalha, pistola de
agulhas ou outros meios que possam obstruir as descontinuidades superficiais.
Nota: Durante os serviços de soldagem, recomenda-se evitar o uso de escova rotativa,
priorizando o ensaio na superfície bruta com uso apenas de escova manual.
[Prática Recomendada]
4.3.2 Quando as superfícies a serem ensaiadas sofrerem jateamento ou outro tipo de
preparação que possa levar a deformação superficial no seu processo de fabricação, suas
superfícies só podem ser objeto de inspeção por líquido penetrante se forem esmerilhadas
ou usinadas.
4.3.3 Para aços inoxidáveis e ligas de níquel, as ferramentas de preparação da superfície
devem ser exclusivas para esses materiais e atender aos seguintes requisitos:

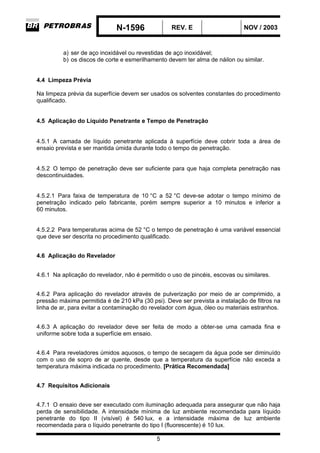

N-1596 REV. E NOV / 2003
5
a) ser de aço inoxidável ou revestidas de aço inoxidável;
b) os discos de corte e esmerilhamento devem ter alma de náilon ou similar.
4.4 Limpeza Prévia
Na limpeza prévia da superfície devem ser usados os solventes constantes do procedimento
qualificado.
4.5 Aplicação do Líquido Penetrante e Tempo de Penetração
4.5.1 A camada de líquido penetrante aplicada à superfície deve cobrir toda a área de
ensaio prevista e ser mantida úmida durante todo o tempo de penetração.
4.5.2 O tempo de penetração deve ser suficiente para que haja completa penetração nas
descontinuidades.
4.5.2.1 Para faixa de temperatura de 10 °C a 52 °C deve-se adotar o tempo mínimo de
penetração indicado pelo fabricante, porém sempre superior a 10 minutos e inferior a
60 minutos.
4.5.2.2 Para temperaturas acima de 52 °C o tempo de penetração é uma variável essencial
que deve ser descrita no procedimento qualificado.
4.6 Aplicação do Revelador
4.6.1 Na aplicação do revelador, não é permitido o uso de pincéis, escovas ou similares.
4.6.2 Para aplicação do revelador através de pulverização por meio de ar comprimido, a
pressão máxima permitida é de 210 kPa (30 psi). Deve ser prevista a instalação de filtros na
linha de ar, para evitar a contaminação do revelador com água, óleo ou materiais estranhos.
4.6.3 A aplicação do revelador deve ser feita de modo a obter-se uma camada fina e
uniforme sobre toda a superfície em ensaio.
4.6.4 Para reveladores úmidos aquosos, o tempo de secagem da água pode ser diminuído
com o uso de sopro de ar quente, desde que a temperatura da superfície não exceda a
temperatura máxima indicada no procedimento. [Prática Recomendada]
4.7 Requisitos Adicionais
4.7.1 O ensaio deve ser executado com iluminação adequada para assegurar que não haja
perda de sensibilidade. A intensidade mínima de luz ambiente recomendada para líquido
penetrante do tipo II (visível) é 540 lux, e a intensidade máxima de luz ambiente
recomendada para o líquido penetrante do tipo I (fluorescente) é 10 lux.

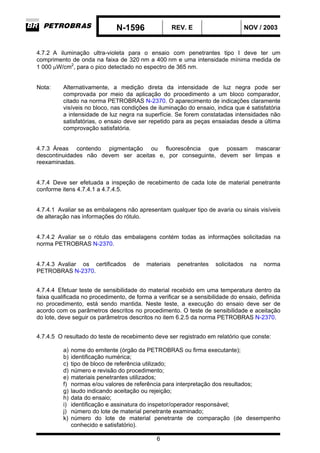

N-1596 REV. E NOV / 2003
6
4.7.2 A iluminação ultra-violeta para o ensaio com penetrantes tipo I deve ter um
comprimento de onda na faixa de 320 nm a 400 nm e uma intensidade mínima medida de
1 000 µW/cm2
, para o pico detectado no espectro de 365 nm.
Nota: Alternativamente, a medição direta da intensidade de luz negra pode ser
comprovada por meio da aplicação do procedimento a um bloco comparador,
citado na norma PETROBRAS N-2370. O aparecimento de indicações claramente
visíveis no bloco, nas condições de iluminação do ensaio, indica que é satisfatória
a intensidade de luz negra na superfície. Se forem constatadas intensidades não
satisfatórias, o ensaio deve ser repetido para as peças ensaiadas desde a última
comprovação satisfatória.
4.7.3 Áreas contendo pigmentação ou fluorescência que possam mascarar
descontinuidades não devem ser aceitas e, por conseguinte, devem ser limpas e
reexaminadas.
4.7.4 Deve ser efetuada a inspeção de recebimento de cada lote de material penetrante
conforme itens 4.7.4.1 a 4.7.4.5.
4.7.4.1 Avaliar se as embalagens não apresentam qualquer tipo de avaria ou sinais visíveis
de alteração nas informações do rótulo.
4.7.4.2 Avaliar se o rótulo das embalagens contém todas as informações solicitadas na
norma PETROBRAS N-2370.
4.7.4.3 Avaliar os certificados de materiais penetrantes solicitados na norma
PETROBRAS N-2370.
4.7.4.4 Efetuar teste de sensibilidade do material recebido em uma temperatura dentro da
faixa qualificada no procedimento, de forma a verificar se a sensibilidade do ensaio, definida
no procedimento, está sendo mantida. Neste teste, a execução do ensaio deve ser de
acordo com os parâmetros descritos no procedimento. O teste de sensibilidade e aceitação
do lote, deve seguir os parâmetros descritos no item 6.2.5 da norma PETROBRAS N-2370.
4.7.4.5 O resultado do teste de recebimento deve ser registrado em relatório que conste:
a) nome do emitente (órgão da PETROBRAS ou firma executante);
b) identificação numérica;
c) tipo de bloco de referência utilizado;
d) número e revisão do procedimento;
e) materiais penetrantes utilizados;
f) normas e/ou valores de referência para interpretação dos resultados;
g) laudo indicando aceitação ou rejeição;
h) data do ensaio;
i) identificação e assinatura do inspetor/operador responsável;
j) número do lote de material penetrante examinado;
k) número do lote de material penetrante de comparação (de desempenho
conhecido e satisfatório).

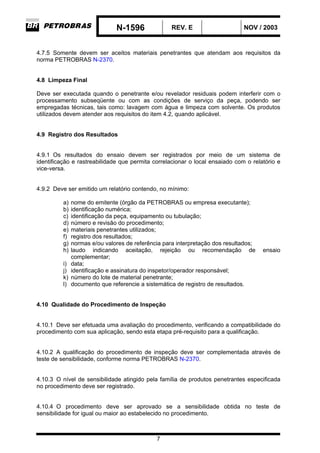

N-1596 REV. E NOV / 2003
7
4.7.5 Somente devem ser aceitos materiais penetrantes que atendam aos requisitos da
norma PETROBRAS N-2370.
4.8 Limpeza Final
Deve ser executada quando o penetrante e/ou revelador residuais podem interferir com o
processamento subseqüente ou com as condições de serviço da peça, podendo ser
empregadas técnicas, tais como: lavagem com água e limpeza com solvente. Os produtos
utilizados devem atender aos requisitos do item 4.2, quando aplicável.
4.9 Registro dos Resultados
4.9.1 Os resultados do ensaio devem ser registrados por meio de um sistema de
identificação e rastreabilidade que permita correlacionar o local ensaiado com o relatório e
vice-versa.
4.9.2 Deve ser emitido um relatório contendo, no mínimo:
a) nome do emitente (órgão da PETROBRAS ou empresa executante);
b) identificação numérica;
c) identificação da peça, equipamento ou tubulação;
d) número e revisão do procedimento;
e) materiais penetrantes utilizados;
f) registro dos resultados;
g) normas e/ou valores de referência para interpretação dos resultados;
h) laudo indicando aceitação, rejeição ou recomendação de ensaio
complementar;
i) data;
j) identificação e assinatura do inspetor/operador responsável;
k) número do lote de material penetrante;
l) documento que referencie a sistemática de registro de resultados.
4.10 Qualidade do Procedimento de Inspeção
4.10.1 Deve ser efetuada uma avaliação do procedimento, verificando a compatibilidade do
procedimento com sua aplicação, sendo esta etapa pré-requisito para a qualificação.
4.10.2 A qualificação do procedimento de inspeção deve ser complementada através de
teste de sensibilidade, conforme norma PETROBRAS N-2370.
4.10.3 O nível de sensibilidade atingido pela família de produtos penetrantes especificada
no procedimento deve ser registrado.
4.10.4 O procedimento deve ser aprovado se a sensibilidade obtida no teste de
sensibilidade for igual ou maior ao estabelecido no procedimento.

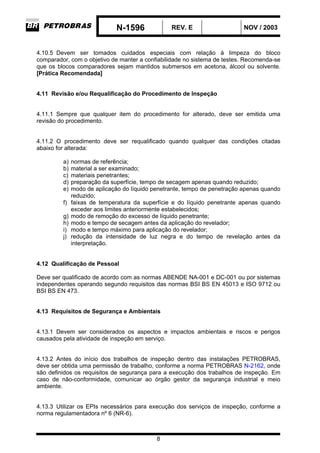

N-1596 REV. E NOV / 2003
8
4.10.5 Devem ser tomados cuidados especiais com relação à limpeza do bloco
comparador, com o objetivo de manter a confiabilidade no sistema de testes. Recomenda-se
que os blocos comparadores sejam mantidos submersos em acetona, álcool ou solvente.
[Prática Recomendada]
4.11 Revisão e/ou Requalificação do Procedimento de Inspeção
4.11.1 Sempre que qualquer item do procedimento for alterado, deve ser emitida uma
revisão do procedimento.
4.11.2 O procedimento deve ser requalificado quando qualquer das condições citadas
abaixo for alterada:
a) normas de referência;
b) material a ser examinado;
c) materiais penetrantes;
d) preparação da superfície, tempo de secagem apenas quando reduzido;
e) modo de aplicação do líquido penetrante, tempo de penetração apenas quando
reduzido;
f) faixas de temperatura da superfície e do líquido penetrante apenas quando
exceder aos limites anteriormente estabelecidos;
g) modo de remoção do excesso de líquido penetrante;
h) modo e tempo de secagem antes da aplicação do revelador;
i) modo e tempo máximo para aplicação do revelador;
j) redução da intensidade de luz negra e do tempo de revelação antes da
interpretação.
4.12 Qualificação de Pessoal
Deve ser qualificado de acordo com as normas ABENDE NA-001 e DC-001 ou por sistemas
independentes operando segundo requisitos das normas BSI BS EN 45013 e ISO 9712 ou
BSI BS EN 473.
4.13 Requisitos de Segurança e Ambientais
4.13.1 Devem ser considerados os aspectos e impactos ambientais e riscos e perigos
causados pela atividade de inspeção em serviço.
4.13.2 Antes do início dos trabalhos de inspeção dentro das instalações PETROBRAS,
deve ser obtida uma permissão de trabalho, conforme a norma PETROBRAS N-2162, onde
são definidos os requisitos de segurança para a execução dos trabalhos de inspeção. Em
caso de não-conformidade, comunicar ao órgão gestor da segurança industrial e meio
ambiente.
4.13.3 Utilizar os EPIs necessários para execução dos serviços de inspeção, conforme a
norma regulamentadora nº 6 (NR-6).

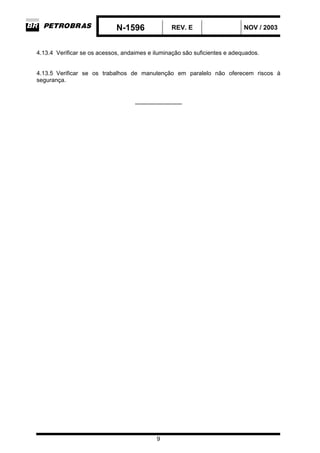

N-1596 REV. E NOV / 2003
9
4.13.4 Verificar se os acessos, andaimes e iluminação são suficientes e adequados.
4.13.5 Verificar se os trabalhos de manutenção em paralelo não oferecem riscos à
segurança.
_____________

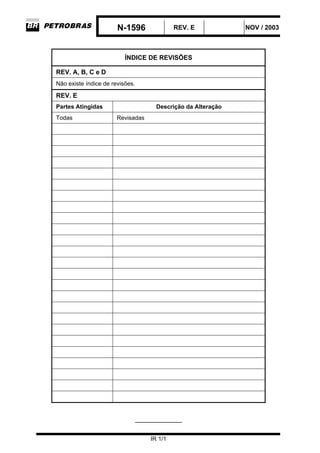

N-1596 REV. E NOV / 2003
IR 1/1
ÍNDICE DE REVISÕES
REV. A, B, C e D
Não existe índice de revisões.
REV. E
Partes Atingidas Descrição da Alteração
Todas Revisadas
_____________

Mais conteúdo relacionado

Mais procurados

Check list-inspecao-de-seguranca
Check list-inspecao-de-segurancaCheck list-inspecao-de-seguranca
Check list-inspecao-de-seguranca
Marcos Gaspar

Check list - veículos - máquinas - equipamentos
Check list - veículos - máquinas - equipamentosCheck list - veículos - máquinas - equipamentos
Check list - veículos - máquinas - equipamentos
Universidade Federal Fluminense

Treinamento lixadeira
Treinamento lixadeiraTreinamento lixadeira
Treinamento lixadeira
Andre Cruz

Manual segurança prensas e similares
Manual segurança prensas e similares Manual segurança prensas e similares
Manual segurança prensas e similares
Matheus Araujo

NR 12.pdf
NR 12.pdfNR 12.pdf
232107594 treinamento-serra-policorte
232107594 treinamento-serra-policorte232107594 treinamento-serra-policorte
232107594 treinamento-serra-policorte
ssuser3dd51f

Modelo de PGR.pdf
Modelo de PGR.pdfModelo de PGR.pdf
Modelo de PGR.pdf
NelmaLeite1

Check list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwn
Check list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwnCheck list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwn
Check list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwn
Alexsandro Lino Barbosa

TREINAMENTO ELEVADORES DE CREMALHEIRAS.pptx
TREINAMENTO ELEVADORES DE CREMALHEIRAS.pptxTREINAMENTO ELEVADORES DE CREMALHEIRAS.pptx
TREINAMENTO ELEVADORES DE CREMALHEIRAS.pptx
Clesio Mazurek Moreira

Andaime simplesmente apoiado
Andaime simplesmente apoiadoAndaime simplesmente apoiado
Andaime simplesmente apoiado
Anderson Bhering Tst

2º lista de exercícios de soldagem
2º lista de exercícios de soldagem 2º lista de exercícios de soldagem
2º lista de exercícios de soldagem
paulofarina

Relatorio de inspeção
Relatorio de inspeçãoRelatorio de inspeção
Relatorio de inspeção
Vih Silveira

Check List Plataforma Elevatória
Check List Plataforma ElevatóriaCheck List Plataforma Elevatória
Check List Plataforma Elevatória
IZAIAS DE SOUZA AGUIAR

NR-12 - Apresentacao.ppt
NR-12 - Apresentacao.pptNR-12 - Apresentacao.ppt
NR-12 - Apresentacao.ppt
BeatrizBauer2

Apresentação esmerilhadeiras e lixadeiras rev out 10
Apresentação esmerilhadeiras e lixadeiras   rev out 10Apresentação esmerilhadeiras e lixadeiras   rev out 10
Apresentação esmerilhadeiras e lixadeiras rev out 10
Joaquim Machado

Simbologia de soldagem (aws)
Simbologia de soldagem (aws)Simbologia de soldagem (aws)
Simbologia de soldagem (aws)
iversen cabidelli

76682359 239-check-list-balancim-urbe
76682359 239-check-list-balancim-urbe76682359 239-check-list-balancim-urbe
76682359 239-check-list-balancim-urbe
José Paulo Paz de Oliveira

Treinamento pta
Treinamento ptaTreinamento pta
Treinamento pta
RogrioTorresTorres

Art analise-de-risco-do-trabalho - cópia
Art analise-de-risco-do-trabalho - cópiaArt analise-de-risco-do-trabalho - cópia
Art analise-de-risco-do-trabalho - cópia
Veras Reis Reis

Nbr 8400 calculo de equipamento para levantamento e movimentacao de cargas
Nbr 8400   calculo de equipamento para levantamento e movimentacao de cargasNbr 8400   calculo de equipamento para levantamento e movimentacao de cargas
Nbr 8400 calculo de equipamento para levantamento e movimentacao de cargas
Ailton Macedo Medeiros


Mais procurados (20)

Check list-inspecao-de-seguranca
Check list-inspecao-de-segurancaCheck list-inspecao-de-seguranca
Check list-inspecao-de-seguranca

Check list - veículos - máquinas - equipamentos
Check list - veículos - máquinas - equipamentosCheck list - veículos - máquinas - equipamentos
Check list - veículos - máquinas - equipamentos

Treinamento lixadeira
Treinamento lixadeiraTreinamento lixadeira
Treinamento lixadeira

Manual segurança prensas e similares
Manual segurança prensas e similares Manual segurança prensas e similares
Manual segurança prensas e similares

NR 12.pdf
NR 12.pdfNR 12.pdf
NR 12.pdf

232107594 treinamento-serra-policorte
232107594 treinamento-serra-policorte232107594 treinamento-serra-policorte
232107594 treinamento-serra-policorte

Modelo de PGR.pdf
Modelo de PGR.pdfModelo de PGR.pdf
Modelo de PGR.pdf

Check list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwn
Check list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwnCheck list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwn
Check list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwn

TREINAMENTO ELEVADORES DE CREMALHEIRAS.pptx
TREINAMENTO ELEVADORES DE CREMALHEIRAS.pptxTREINAMENTO ELEVADORES DE CREMALHEIRAS.pptx
TREINAMENTO ELEVADORES DE CREMALHEIRAS.pptx

Andaime simplesmente apoiado
Andaime simplesmente apoiadoAndaime simplesmente apoiado
Andaime simplesmente apoiado

2º lista de exercícios de soldagem
2º lista de exercícios de soldagem 2º lista de exercícios de soldagem
2º lista de exercícios de soldagem

Relatorio de inspeção
Relatorio de inspeçãoRelatorio de inspeção
Relatorio de inspeção

Check List Plataforma Elevatória
Check List Plataforma ElevatóriaCheck List Plataforma Elevatória
Check List Plataforma Elevatória

NR-12 - Apresentacao.ppt
NR-12 - Apresentacao.pptNR-12 - Apresentacao.ppt
NR-12 - Apresentacao.ppt

Apresentação esmerilhadeiras e lixadeiras rev out 10
Apresentação esmerilhadeiras e lixadeiras   rev out 10Apresentação esmerilhadeiras e lixadeiras   rev out 10
Apresentação esmerilhadeiras e lixadeiras rev out 10

Simbologia de soldagem (aws)
Simbologia de soldagem (aws)Simbologia de soldagem (aws)
Simbologia de soldagem (aws)

76682359 239-check-list-balancim-urbe
76682359 239-check-list-balancim-urbe76682359 239-check-list-balancim-urbe
76682359 239-check-list-balancim-urbe

Treinamento pta
Treinamento ptaTreinamento pta
Treinamento pta

Art analise-de-risco-do-trabalho - cópia
Art analise-de-risco-do-trabalho - cópiaArt analise-de-risco-do-trabalho - cópia
Art analise-de-risco-do-trabalho - cópia

Nbr 8400 calculo de equipamento para levantamento e movimentacao de cargas
Nbr 8400   calculo de equipamento para levantamento e movimentacao de cargasNbr 8400   calculo de equipamento para levantamento e movimentacao de cargas
Nbr 8400 calculo de equipamento para levantamento e movimentacao de cargas


Semelhante a N 1596[1] ensaio com liquido penetrante

N 0002 - Petrobras
N 0002 - PetrobrasN 0002 - Petrobras
N 0002 - Petrobras
Leandro Braga

55721368497959fc0bfd923ef7
55721368497959fc0bfd923ef755721368497959fc0bfd923ef7
55721368497959fc0bfd923ef7
Johnathan Lima da Silva

N 1692-apresentacao-de-projetos-de-detalhamento-de-tubulacao
N 1692-apresentacao-de-projetos-de-detalhamento-de-tubulacaoN 1692-apresentacao-de-projetos-de-detalhamento-de-tubulacao
N 1692-apresentacao-de-projetos-de-detalhamento-de-tubulacao
Junior Black

N 0858
N 0858N 0858
97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao
97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao
97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao
Derneval Junior

97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao
97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao
97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao
Jupira Silva

N 2608
N 2608N 2608
70397172 n-0108-suspiro-e-drenos-para-tubulacoes-e-equipamentos
70397172 n-0108-suspiro-e-drenos-para-tubulacoes-e-equipamentos70397172 n-0108-suspiro-e-drenos-para-tubulacoes-e-equipamentos
70397172 n-0108-suspiro-e-drenos-para-tubulacoes-e-equipamentos
Jupira Silva

Manual de manutenção e operação
Manual de manutenção e operaçãoManual de manutenção e operação
Manual de manutenção e operação
Jorge Martins de Oliveira

100410818 n-0057
100410818 n-0057100410818 n-0057
100410818 n-0057
Jupira Silva

N 1645 de 2004 - critérios de segurança para instalações de
N 1645 de 2004 - critérios de segurança para instalações de N 1645 de 2004 - critérios de segurança para instalações de
N 1645 de 2004 - critérios de segurança para instalações de
Kamilla Tavares

Nbr 14883-2001 - petróleo e produtos de petróleo - amostragem manual
Nbr 14883-2001 - petróleo e produtos de petróleo - amostragem manualNbr 14883-2001 - petróleo e produtos de petróleo - amostragem manual
Nbr 14883-2001 - petróleo e produtos de petróleo - amostragem manual
ULTRAX DO BRASIL IND. QUIM. LTDA

Ntc47
Ntc47Ntc47
N 1438 d
N 1438 dN 1438 d
N 1438 d
Renaldo Adriano

It 004 exame pratico lp
It 004 exame pratico lpIt 004 exame pratico lp
It 004 exame pratico lp
junio Juninho

NBR 14628
NBR 14628 NBR 14628
NBR 14628
Ane Costa

NBR 11785 - Barra Antipanico
NBR 11785 - Barra AntipanicoNBR 11785 - Barra Antipanico
NBR 11785 - Barra Antipanico
IZAIAS DE SOUZA AGUIAR

Ntc03
Ntc03Ntc03
Condicionamento - Diretrizes para Limpeza de Tubulações - PETROBRAS-ABEMI-ABCE
Condicionamento - Diretrizes para Limpeza de Tubulações - PETROBRAS-ABEMI-ABCECondicionamento - Diretrizes para Limpeza de Tubulações - PETROBRAS-ABEMI-ABCE
Condicionamento - Diretrizes para Limpeza de Tubulações - PETROBRAS-ABEMI-ABCE
Frau Soares

Nm iso 9712_2007_calificacion personal end
Nm iso 9712_2007_calificacion personal endNm iso 9712_2007_calificacion personal end
Nm iso 9712_2007_calificacion personal end
Mauro Mattioli


Semelhante a N 1596[1] ensaio com liquido penetrante (20)

N 0002 - Petrobras
N 0002 - PetrobrasN 0002 - Petrobras
N 0002 - Petrobras

55721368497959fc0bfd923ef7
55721368497959fc0bfd923ef755721368497959fc0bfd923ef7
55721368497959fc0bfd923ef7

N 1692-apresentacao-de-projetos-de-detalhamento-de-tubulacao
N 1692-apresentacao-de-projetos-de-detalhamento-de-tubulacaoN 1692-apresentacao-de-projetos-de-detalhamento-de-tubulacao
N 1692-apresentacao-de-projetos-de-detalhamento-de-tubulacao

N 0858
N 0858N 0858
N 0858

97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao
97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao
97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao

97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao
97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao
97792047 n-0059-simbolos-graficos-para-desenhos-de-tubulacao

N 2608
N 2608N 2608
N 2608

70397172 n-0108-suspiro-e-drenos-para-tubulacoes-e-equipamentos
70397172 n-0108-suspiro-e-drenos-para-tubulacoes-e-equipamentos70397172 n-0108-suspiro-e-drenos-para-tubulacoes-e-equipamentos
70397172 n-0108-suspiro-e-drenos-para-tubulacoes-e-equipamentos

Manual de manutenção e operação
Manual de manutenção e operaçãoManual de manutenção e operação
Manual de manutenção e operação

100410818 n-0057
100410818 n-0057100410818 n-0057
100410818 n-0057

N 1645 de 2004 - critérios de segurança para instalações de
N 1645 de 2004 - critérios de segurança para instalações de N 1645 de 2004 - critérios de segurança para instalações de
N 1645 de 2004 - critérios de segurança para instalações de

Nbr 14883-2001 - petróleo e produtos de petróleo - amostragem manual
Nbr 14883-2001 - petróleo e produtos de petróleo - amostragem manualNbr 14883-2001 - petróleo e produtos de petróleo - amostragem manual
Nbr 14883-2001 - petróleo e produtos de petróleo - amostragem manual

Ntc47
Ntc47Ntc47
Ntc47

N 1438 d
N 1438 dN 1438 d
N 1438 d

It 004 exame pratico lp
It 004 exame pratico lpIt 004 exame pratico lp
It 004 exame pratico lp

NBR 14628
NBR 14628 NBR 14628
NBR 14628

NBR 11785 - Barra Antipanico
NBR 11785 - Barra AntipanicoNBR 11785 - Barra Antipanico
NBR 11785 - Barra Antipanico

Ntc03
Ntc03Ntc03
Ntc03

Condicionamento - Diretrizes para Limpeza de Tubulações - PETROBRAS-ABEMI-ABCE
Condicionamento - Diretrizes para Limpeza de Tubulações - PETROBRAS-ABEMI-ABCECondicionamento - Diretrizes para Limpeza de Tubulações - PETROBRAS-ABEMI-ABCE
Condicionamento - Diretrizes para Limpeza de Tubulações - PETROBRAS-ABEMI-ABCE

Nm iso 9712_2007_calificacion personal end
Nm iso 9712_2007_calificacion personal endNm iso 9712_2007_calificacion personal end
Nm iso 9712_2007_calificacion personal end


Mais de restinho

5478 19830-1-pb
5478 19830-1-pb5478 19830-1-pb
5478 19830-1-pb
restinho

Peso tela alambrado
Peso tela alambradoPeso tela alambrado
Peso tela alambrado
restinho

82937107 iiw-recommendations-for-fatigue-design-of-welded-joints-and-componen...
82937107 iiw-recommendations-for-fatigue-design-of-welded-joints-and-componen...82937107 iiw-recommendations-for-fatigue-design-of-welded-joints-and-componen...
82937107 iiw-recommendations-for-fatigue-design-of-welded-joints-and-componen...
restinho

Ferro acoconceitos13
Ferro acoconceitos13Ferro acoconceitos13
Ferro acoconceitos13
restinho

99 tabelas de_apoio
99 tabelas de_apoio99 tabelas de_apoio
99 tabelas de_apoio
restinho

Dimensionamento de-maofrancesa
Dimensionamento de-maofrancesaDimensionamento de-maofrancesa
Dimensionamento de-maofrancesa
restinho

Tese msc mesquita lmr
Tese msc mesquita lmrTese msc mesquita lmr
Tese msc mesquita lmr
restinho

Boletim orientacao-tecnica Pneus
Boletim orientacao-tecnica PneusBoletim orientacao-tecnica Pneus
Boletim orientacao-tecnica Pneus
restinho


Mais de restinho (8)

5478 19830-1-pb
5478 19830-1-pb5478 19830-1-pb
5478 19830-1-pb

Peso tela alambrado
Peso tela alambradoPeso tela alambrado
Peso tela alambrado

82937107 iiw-recommendations-for-fatigue-design-of-welded-joints-and-componen...
82937107 iiw-recommendations-for-fatigue-design-of-welded-joints-and-componen...82937107 iiw-recommendations-for-fatigue-design-of-welded-joints-and-componen...
82937107 iiw-recommendations-for-fatigue-design-of-welded-joints-and-componen...

Ferro acoconceitos13
Ferro acoconceitos13Ferro acoconceitos13
Ferro acoconceitos13

99 tabelas de_apoio
99 tabelas de_apoio99 tabelas de_apoio
99 tabelas de_apoio

Dimensionamento de-maofrancesa
Dimensionamento de-maofrancesaDimensionamento de-maofrancesa
Dimensionamento de-maofrancesa

Tese msc mesquita lmr
Tese msc mesquita lmrTese msc mesquita lmr
Tese msc mesquita lmr

Boletim orientacao-tecnica Pneus
Boletim orientacao-tecnica PneusBoletim orientacao-tecnica Pneus
Boletim orientacao-tecnica Pneus


N 1596[1] ensaio com liquido penetrante

  • 1. N-1596 REV. E NOV / 2003 PROPRIEDADE DA PETROBRAS 9 páginas e Índice de Revisões ENSAIO NÃO-DESTRUTIVO - LÍQUIDO PENETRANTE Procedimento Esta Norma substitui e cancela a sua revisão anterior. Cabe à CONTEC - Subcomissão Autora, a orientação quanto à interpretação do texto desta Norma. O Órgão da PETROBRAS usuário desta Norma é o responsável pela adoção e aplicação dos seus itens. CONTEC Comissão de Normas Técnicas Requisito Técnico: Prescrição estabelecida como a mais adequada e que deve ser utilizada estritamente em conformidade com esta Norma. Uma eventual resolução de não segui-la ("não-conformidade" com esta Norma) deve ter fundamentos técnico-gerenciais e deve ser aprovada e registrada pelo Órgão da PETROBRAS usuário desta Norma. É caracterizada pelos verbos: “dever”, “ser”, “exigir”, “determinar” e outros verbos de caráter impositivo. Prática Recomendada: Prescrição que pode ser utilizada nas condições previstas por esta Norma, mas que admite (e adverte sobre) a possibilidade de alternativa (não escrita nesta Norma) mais adequada à aplicação específica. A alternativa adotada deve ser aprovada e registrada pelo Órgão da PETROBRAS usuário desta Norma. É caracterizada pelos verbos: “recomendar”, “poder”, “sugerir” e “aconselhar” (verbos de caráter não-impositivo). É indicada pela expressão: [Prática Recomendada]. SC - 27 Cópias dos registros das “não-conformidades” com esta Norma, que possam contribuir para o seu aprimoramento, devem ser enviadas para a CONTEC - Subcomissão Autora. As propostas para revisão desta Norma devem ser enviadas à CONTEC - Subcomissão Autora, indicando a sua identificação alfanumérica e revisão, o item a ser revisado, a proposta de redação e a justificativa técnico-econômica. As propostas são apreciadas durante os trabalhos para alteração desta Norma. Ensaios Não-Destrutivos “A presente Norma é titularidade exclusiva da PETRÓLEO BRASILEIRO S.A. – PETROBRAS, de uso interno na Companhia, e qualquer reprodução para utilização ou divulgação externa, sem a prévia e expressa autorização da titular, importa em ato ilícito nos termos da legislação pertinente, através da qual serão imputadas as responsabilidades cabíveis. A circulação externa será regulada mediante cláusula própria de Sigilo e Confidencialidade, nos termos do direito intelectual e propriedade industrial.” Apresentação As Normas Técnicas PETROBRAS são elaboradas por Grupos de Trabalho - GTs (formados por especialistas da Companhia e das suas Subsidiárias), são comentadas pelas Unidades da Companhia e das suas Subsidiárias, são aprovadas pelas Subcomissões Autoras - SCs (formadas por técnicos de uma mesma especialidade, representando as Unidades da Companhia e as suas Subsidiárias) e homologadas pelo Plenário da CONTEC (formado pelos representantes das Unidades da Companhia e das suas Subsidiárias). Uma Norma Técnica PETROBRAS está sujeita a revisão em qualquer tempo pela sua Subcomissão Autora e deve ser reanalisada a cada 5 anos para ser revalidada, revisada ou cancelada. As Normas Técnicas PETROBRAS são elaboradas em conformidade com a norma PETROBRAS N - 1. Para informações completas sobre as Normas Técnicas PETROBRAS, ver Catálogo de Normas Técnicas PETROBRAS.
  • 2. N-1596 REV. E NOV / 2003 2 1 OBJETIVO 1.1 Esta Norma fixa as condições exigíveis e as práticas recomendadas para a realização de ensaio não-destrutivo por meio de líquido penetrante. 1.2 Esta Norma se aplica a procedimentos iniciados a partir da data de sua edição. 1.3 Esta Norma contém Requisitos Técnicos e Práticas Recomendadas. 2 DOCUMENTOS COMPLEMENTARES Os documentos relacionados a seguir contêm prescrições válidas para a presente Norma. Portaria nº 3214, 08/06/78 - Norma Regulamentadora nº 6 (NR-6) - Equipamentos de Proteção Individual - EPI; PETROBRAS N-1590 - Ensaio Não-Destrutivo - Qualificação de Pessoal; PETROBRAS N-2162 - Permissão para Trabalho; PETROBRAS N-2370 - Líquido Penetrante; ABENDE DC-001 - Qualificação e Certificação de Pessoal em Ensaios Não-Destrutivos; ABENDE NA-001 - Qualificação e Certificação de Pessoal em Ensaios Não-Destrutivos; ISO 3452-1 - Non-Destructive Testing - Penetrant Testing - Part 1: General Principles; ISO 3452-2 - Non-Destructive Testing - Penetrant Testing - Part 2: Testing of Penetrant Materials; ISO 3452-3 - Non-Destructive Testing - Penetrant Testing - Part 3: Reference Test Blocks; ISO 9712 - Non-Destructive Testing - Qualification and Certification of Personnel; ASME Section V - Boiler and Pressure Vessel Code; BSI BS EN 473 - Non-Destructive Testing - Qualification and Certification of NDT Personnel - General Principles Supersedes PD; BSI BS EN 45013 - General Criteria for Certification Bodies Operating Certification of Personnel; JIS-Z-2343 - JIS - Japanese Industrial Standards. 3 DEFINIÇÕES Para os propósitos desta Norma são adotadas as definições das normas PETROBRAS N-2370 e código ASME Section V, complementadas pelos itens 3.1 e 3.2. 3.1 Família de Produtos Penetrantes 3.1.1 Conjunto de materiais penetrantes utilizados no ensaio para atingir o nível de sensibilidade desejado (especificado na norma PETROBRAS N-2370), tais como: a) solvente;
  • 3. N-1596 REV. E NOV / 2003 3 b) tipo de penetrante; c) emulsificador; d) removedor; e) revelador. 3.1.2 As famílias de produtos são dadas pela combinação dos produtos mostrados na TABELA 1. TABELA 1 - CLASSIFICAÇÃO DOS PRODUTOS PARA REALIZAÇÃO DE ENSAIO POR MEIO DE LÍQUIDO PENETRANTE Penetrante Remoção do Excesso de Penetrante Revelador Tipo Designação Método Designação Forma Designação I Penetrante fluorescente A Água a Seco B Emulsificante lipofílico b Solúvel em água C Solvente c Em suspensão na água II Penetrante de contraste colorido D Emulsificante hidrofílico d Diluído em solvente 3.2 Bloco Comparador Bloco padrão confeccionado conforme normas JIS-Z-2343 ou ISO 3452-3. 4 CONDIÇÕES GERAIS A realização do ensaio deve seguir as diretrizes de um procedimento que atenda ao item 4.1 e estar em conformidade com a código ASME Section V, Article 6 e com as complementações e exceções expressas nesta Norma. 4.1 Procedimento de Inspeção 4.1.1 Devem constar no procedimento, no mínimo, as seguintes informações: a) objetivo; b) normas de referência; c) tipo, forma e processo de fabricação do material a ser ensaiado (exemplo: alumínio fundido, aço-carbono forjado, solda de aço-carbono, flange); d) materiais penetrantes: o fabricante, a marca, a referência comercial de cada produto, bem como o tipo de acondicionamento de cada um e a família dos materiais penetrantes; e) método de preparação da superfície; f) modo e tempo de secagem na limpeza prévia da superfície; g) modo de aplicação do líquido penetrante e tempo de penetração; h) a faixa de temperatura permissível para a superfície em ensaio e para o líquido penetrante;
  • 4. N-1596 REV. E NOV / 2003 4 i) modo de remoção do excesso de líquido penetrante; j) modo e tempo de secagem, antes da aplicação do revelador; k) modo e tempo máximo para aplicação do revelador; l) requisitos adicionais; m)aplicação da limpeza final; n) sistemática de registro de resultados (identificação da superfície ensaiada e localização das indicações); o) requisitos de segurança e ambientais conforme item 4.13 desta Norma; p) relatório de registro de resultados. Notas: 1) As alíneas c), d), e), f), g), h), i), j), k) e m) são citadas na código ASME Section V; 2) A descrição da sistemática de registro de resultados pode ser dispensada do procedimento, a critério da PETROBRAS, se o executante apresentar em seu Sistema de Qualidade esta sistemática e que atenda ao item 4.9.1. 4.1.2 O procedimento deve ter o nome do emitente (órgão da PETROBRAS ou empresa executante), ser numerado, ter indicação da revisão, identificação e assinatura do profissional que aprovou o procedimento. 4.2 Requisitos Especiais No ensaio de ligas a base de níquel, aços inoxidáveis austeníticos e titânio, os materiais penetrantes somente podem ser utilizados se não contiverem teor de elementos contaminantes (cloro, flúor e enxofre) acima dos limites prescritos na norma PETROBRAS N-2370. Nota: O teor máximo de cloretos permitido na água deve ser inferior a 50 ppm quando a superfície a ser ensaiada for de aços inoxidáveis austeníticos ou titânio. 4.3 Preparação da Superfície 4.3.1 Não é permitida a preparação da superfície com jato de areia, granalha, pistola de agulhas ou outros meios que possam obstruir as descontinuidades superficiais. Nota: Durante os serviços de soldagem, recomenda-se evitar o uso de escova rotativa, priorizando o ensaio na superfície bruta com uso apenas de escova manual. [Prática Recomendada] 4.3.2 Quando as superfícies a serem ensaiadas sofrerem jateamento ou outro tipo de preparação que possa levar a deformação superficial no seu processo de fabricação, suas superfícies só podem ser objeto de inspeção por líquido penetrante se forem esmerilhadas ou usinadas. 4.3.3 Para aços inoxidáveis e ligas de níquel, as ferramentas de preparação da superfície devem ser exclusivas para esses materiais e atender aos seguintes requisitos:
  • 5. N-1596 REV. E NOV / 2003 5 a) ser de aço inoxidável ou revestidas de aço inoxidável; b) os discos de corte e esmerilhamento devem ter alma de náilon ou similar. 4.4 Limpeza Prévia Na limpeza prévia da superfície devem ser usados os solventes constantes do procedimento qualificado. 4.5 Aplicação do Líquido Penetrante e Tempo de Penetração 4.5.1 A camada de líquido penetrante aplicada à superfície deve cobrir toda a área de ensaio prevista e ser mantida úmida durante todo o tempo de penetração. 4.5.2 O tempo de penetração deve ser suficiente para que haja completa penetração nas descontinuidades. 4.5.2.1 Para faixa de temperatura de 10 °C a 52 °C deve-se adotar o tempo mínimo de penetração indicado pelo fabricante, porém sempre superior a 10 minutos e inferior a 60 minutos. 4.5.2.2 Para temperaturas acima de 52 °C o tempo de penetração é uma variável essencial que deve ser descrita no procedimento qualificado. 4.6 Aplicação do Revelador 4.6.1 Na aplicação do revelador, não é permitido o uso de pincéis, escovas ou similares. 4.6.2 Para aplicação do revelador através de pulverização por meio de ar comprimido, a pressão máxima permitida é de 210 kPa (30 psi). Deve ser prevista a instalação de filtros na linha de ar, para evitar a contaminação do revelador com água, óleo ou materiais estranhos. 4.6.3 A aplicação do revelador deve ser feita de modo a obter-se uma camada fina e uniforme sobre toda a superfície em ensaio. 4.6.4 Para reveladores úmidos aquosos, o tempo de secagem da água pode ser diminuído com o uso de sopro de ar quente, desde que a temperatura da superfície não exceda a temperatura máxima indicada no procedimento. [Prática Recomendada] 4.7 Requisitos Adicionais 4.7.1 O ensaio deve ser executado com iluminação adequada para assegurar que não haja perda de sensibilidade. A intensidade mínima de luz ambiente recomendada para líquido penetrante do tipo II (visível) é 540 lux, e a intensidade máxima de luz ambiente recomendada para o líquido penetrante do tipo I (fluorescente) é 10 lux.
  • 6. N-1596 REV. E NOV / 2003 6 4.7.2 A iluminação ultra-violeta para o ensaio com penetrantes tipo I deve ter um comprimento de onda na faixa de 320 nm a 400 nm e uma intensidade mínima medida de 1 000 µW/cm2 , para o pico detectado no espectro de 365 nm. Nota: Alternativamente, a medição direta da intensidade de luz negra pode ser comprovada por meio da aplicação do procedimento a um bloco comparador, citado na norma PETROBRAS N-2370. O aparecimento de indicações claramente visíveis no bloco, nas condições de iluminação do ensaio, indica que é satisfatória a intensidade de luz negra na superfície. Se forem constatadas intensidades não satisfatórias, o ensaio deve ser repetido para as peças ensaiadas desde a última comprovação satisfatória. 4.7.3 Áreas contendo pigmentação ou fluorescência que possam mascarar descontinuidades não devem ser aceitas e, por conseguinte, devem ser limpas e reexaminadas. 4.7.4 Deve ser efetuada a inspeção de recebimento de cada lote de material penetrante conforme itens 4.7.4.1 a 4.7.4.5. 4.7.4.1 Avaliar se as embalagens não apresentam qualquer tipo de avaria ou sinais visíveis de alteração nas informações do rótulo. 4.7.4.2 Avaliar se o rótulo das embalagens contém todas as informações solicitadas na norma PETROBRAS N-2370. 4.7.4.3 Avaliar os certificados de materiais penetrantes solicitados na norma PETROBRAS N-2370. 4.7.4.4 Efetuar teste de sensibilidade do material recebido em uma temperatura dentro da faixa qualificada no procedimento, de forma a verificar se a sensibilidade do ensaio, definida no procedimento, está sendo mantida. Neste teste, a execução do ensaio deve ser de acordo com os parâmetros descritos no procedimento. O teste de sensibilidade e aceitação do lote, deve seguir os parâmetros descritos no item 6.2.5 da norma PETROBRAS N-2370. 4.7.4.5 O resultado do teste de recebimento deve ser registrado em relatório que conste: a) nome do emitente (órgão da PETROBRAS ou firma executante); b) identificação numérica; c) tipo de bloco de referência utilizado; d) número e revisão do procedimento; e) materiais penetrantes utilizados; f) normas e/ou valores de referência para interpretação dos resultados; g) laudo indicando aceitação ou rejeição; h) data do ensaio; i) identificação e assinatura do inspetor/operador responsável; j) número do lote de material penetrante examinado; k) número do lote de material penetrante de comparação (de desempenho conhecido e satisfatório).
  • 7. N-1596 REV. E NOV / 2003 7 4.7.5 Somente devem ser aceitos materiais penetrantes que atendam aos requisitos da norma PETROBRAS N-2370. 4.8 Limpeza Final Deve ser executada quando o penetrante e/ou revelador residuais podem interferir com o processamento subseqüente ou com as condições de serviço da peça, podendo ser empregadas técnicas, tais como: lavagem com água e limpeza com solvente. Os produtos utilizados devem atender aos requisitos do item 4.2, quando aplicável. 4.9 Registro dos Resultados 4.9.1 Os resultados do ensaio devem ser registrados por meio de um sistema de identificação e rastreabilidade que permita correlacionar o local ensaiado com o relatório e vice-versa. 4.9.2 Deve ser emitido um relatório contendo, no mínimo: a) nome do emitente (órgão da PETROBRAS ou empresa executante); b) identificação numérica; c) identificação da peça, equipamento ou tubulação; d) número e revisão do procedimento; e) materiais penetrantes utilizados; f) registro dos resultados; g) normas e/ou valores de referência para interpretação dos resultados; h) laudo indicando aceitação, rejeição ou recomendação de ensaio complementar; i) data; j) identificação e assinatura do inspetor/operador responsável; k) número do lote de material penetrante; l) documento que referencie a sistemática de registro de resultados. 4.10 Qualidade do Procedimento de Inspeção 4.10.1 Deve ser efetuada uma avaliação do procedimento, verificando a compatibilidade do procedimento com sua aplicação, sendo esta etapa pré-requisito para a qualificação. 4.10.2 A qualificação do procedimento de inspeção deve ser complementada através de teste de sensibilidade, conforme norma PETROBRAS N-2370. 4.10.3 O nível de sensibilidade atingido pela família de produtos penetrantes especificada no procedimento deve ser registrado. 4.10.4 O procedimento deve ser aprovado se a sensibilidade obtida no teste de sensibilidade for igual ou maior ao estabelecido no procedimento.
  • 8. N-1596 REV. E NOV / 2003 8 4.10.5 Devem ser tomados cuidados especiais com relação à limpeza do bloco comparador, com o objetivo de manter a confiabilidade no sistema de testes. Recomenda-se que os blocos comparadores sejam mantidos submersos em acetona, álcool ou solvente. [Prática Recomendada] 4.11 Revisão e/ou Requalificação do Procedimento de Inspeção 4.11.1 Sempre que qualquer item do procedimento for alterado, deve ser emitida uma revisão do procedimento. 4.11.2 O procedimento deve ser requalificado quando qualquer das condições citadas abaixo for alterada: a) normas de referência; b) material a ser examinado; c) materiais penetrantes; d) preparação da superfície, tempo de secagem apenas quando reduzido; e) modo de aplicação do líquido penetrante, tempo de penetração apenas quando reduzido; f) faixas de temperatura da superfície e do líquido penetrante apenas quando exceder aos limites anteriormente estabelecidos; g) modo de remoção do excesso de líquido penetrante; h) modo e tempo de secagem antes da aplicação do revelador; i) modo e tempo máximo para aplicação do revelador; j) redução da intensidade de luz negra e do tempo de revelação antes da interpretação. 4.12 Qualificação de Pessoal Deve ser qualificado de acordo com as normas ABENDE NA-001 e DC-001 ou por sistemas independentes operando segundo requisitos das normas BSI BS EN 45013 e ISO 9712 ou BSI BS EN 473. 4.13 Requisitos de Segurança e Ambientais 4.13.1 Devem ser considerados os aspectos e impactos ambientais e riscos e perigos causados pela atividade de inspeção em serviço. 4.13.2 Antes do início dos trabalhos de inspeção dentro das instalações PETROBRAS, deve ser obtida uma permissão de trabalho, conforme a norma PETROBRAS N-2162, onde são definidos os requisitos de segurança para a execução dos trabalhos de inspeção. Em caso de não-conformidade, comunicar ao órgão gestor da segurança industrial e meio ambiente. 4.13.3 Utilizar os EPIs necessários para execução dos serviços de inspeção, conforme a norma regulamentadora nº 6 (NR-6).
  • 9. N-1596 REV. E NOV / 2003 9 4.13.4 Verificar se os acessos, andaimes e iluminação são suficientes e adequados. 4.13.5 Verificar se os trabalhos de manutenção em paralelo não oferecem riscos à segurança. _____________
  • 10. N-1596 REV. E NOV / 2003 IR 1/1 ÍNDICE DE REVISÕES REV. A, B, C e D Não existe índice de revisões. REV. E Partes Atingidas Descrição da Alteração Todas Revisadas _____________
