1. DESIGN PARA
IMPRESSOS
RENATO MELO – 2016 - MANHÃ

2. INTERFACE
Conjunto de características
na qual o usuário interage
com computadores e
softwares.

3. INTERFACE DE ENTRADA
Permite que o usuário
manipule o sistema.

4. INTERFACE DE SAÍDA
É o resultado das ações
do usuário.

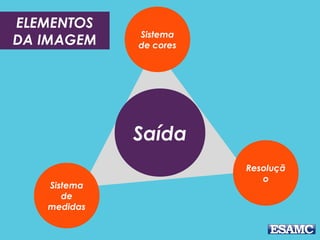

5. Saída
Sistema
de cores
Sistema
de
medidas
Resoluçã
o
ELEMENTOS
DA IMAGEM

6. OS BITMAPS
É o mapeamento de bits com
especificação para cada
pixel. São mais pesados para
impressão e não devem ser
ampliados.

7. VETORES
São baseados em cálculos
matemáticos e são gerados
a partir de descrições
geométricas. São mais leves
e podem ser ampliados
livremente.

8. BITMAP VETOR
FORMATOS
JPG
PNG
GIF
PSD
TIFF
BMP
AI
EPS
CDR
PDF
SVG

9. EXEMPLO

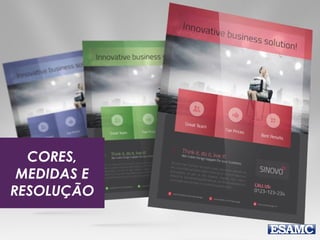

11. CORES,
MEDIDAS E
RESOLUÇÃO

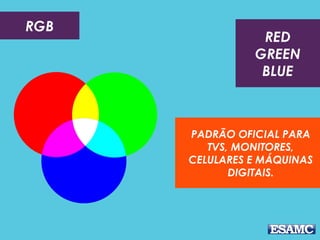

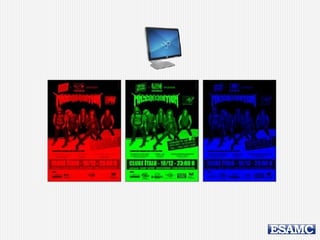

12. RGB
PADRÃO OFICIAL PARA
TVS, MONITORES,
CELULARES E MÁQUINAS
DIGITAIS.
RED
GREEN
BLUE

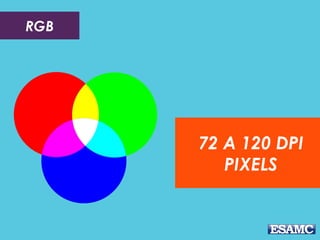

13. RGB
72 A 120 DPI
PIXELS

15. TONS DE
CINZA
MODELO DE CORES QUE
VAI DO ZERO ATÉ O
PRETO. EM 8 BITS CHEGA
ATÉ 256 TONS DE CINZA.

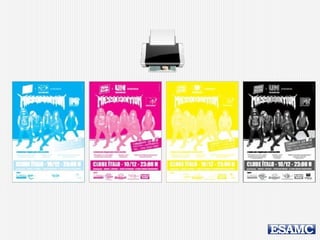

16. CMYK
PADRÃO OFICIAL PARA
IMPRESSÕES OFFSET
(REVISTAS, FLYERS,
FOLDERS, ETC)
CYAN
MAGENTA
YELLOW
BLACK

18. RESOLUÇÃO E
MEDIDAS
300 DPI
MILÍMETROS

19. CMYK
PARA
BANNERS,
PODE-SE
TRABALHAR
COM 150 DPI

20. ABRINDO UM
ARQUIVO PARA
UM FLYER
150X210mm

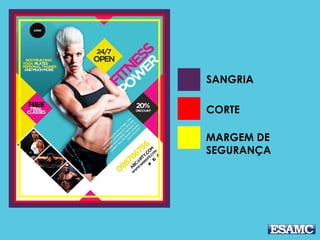

21. SANGRIA
CORTE
MARGEM DE
SEGURANÇA

22. SANGRIA –
ACRÉSCIMO DE 5MM
155X215mm

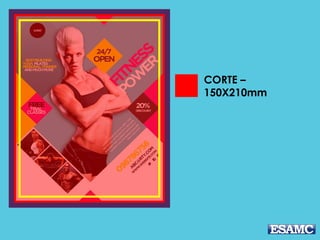

23. CORTE –
150X210mm

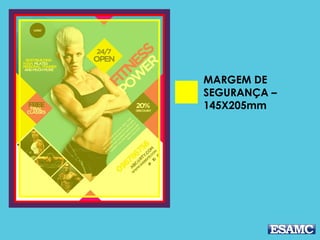

24. MARGEM DE
SEGURANÇA –
145X205mm

25. POR SEGURANÇA
SEMPRE LIGUE
PARA A GRÁFICA
OU FORNECEDOR

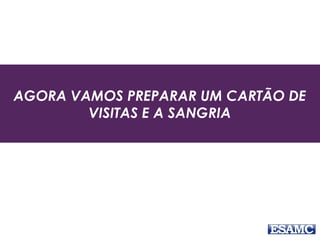

26. AGORA VAMOS PREPARAR UM CARTÃO DE
VISITAS E A SANGRIA

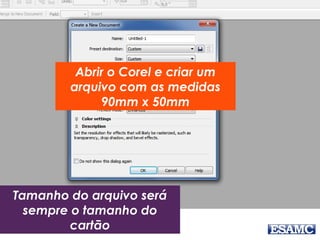

27. Abrir o Corel e criar um
arquivo com as medidas
90mm x 50mm
Tamanho do arquivo será
sempre o tamanho do
cartão

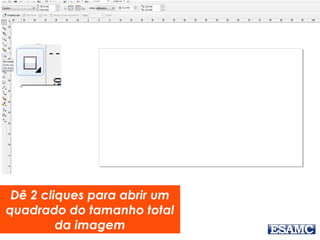

28. Dê 2 cliques para abrir um
quadrado do tamanho total
da imagem

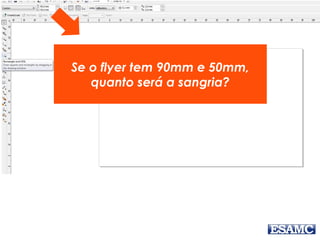

29. Se o flyer tem 90mm e 50mm,
quanto será a sangria?

30. Altere para 95X55mm. Esta é a
sangria!

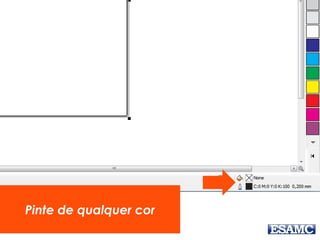

31. Pinte de qualquer cor

32. #PRÉVIA 01
CARTÃO DE VISITA
Ler: http://bit.ly/previa1-compgraficaLer: http://bit.ly/previa1-compgrafica
Responder:Responder:
1) Escolha 5 cartões do artigo e conte em qual1) Escolha 5 cartões do artigo e conte em qual
estabelecimento da Baixada Santista ele podeestabelecimento da Baixada Santista ele pode
se aplicar.se aplicar.
2) Faça análise gráfica deum cartão de visita2) Faça análise gráfica deum cartão de visita
que você tenha em mãos (gaveta, carteira, noque você tenha em mãos (gaveta, carteira, no
trabalho, etc)trabalho, etc)

33. #PRÉVIA 01
CARTÃO DE VISITA
Enviar para o e-mail:Enviar para o e-mail:
renatomelo85@gmail.com ourenatomelo85@gmail.com ou
renato.melo@esamc.brrenato.melo@esamc.br
Até 18.08 até às 6h20Até 18.08 até às 6h20

34. ESTA AULA ESTÁ
DISPONÍVEL EM:
renatomelo.com.br/slides
ou no grupo do Facebook:
bit.ly/gruporenato
